高精度沉降感知
高精度压力芯体结合温度补偿，稳定感知结构微小沉降变化。
AUTOMATED SETTLEMENT MONITORING
静力水准仪
多测点连续感知结构沉降与竖向位移
基于连通管与压力测量原理，对多测点相对高差变化进行持续在线监测。
型号：AR-B-SZY01E
WORKING PRINCIPLE
把液体压力变化，转换为测点间高差变化
多个测点通过液管与气管连通。设备采集各测点液体压力，并结合连通管原理和温度补偿，将压力差换算为相对高差变化，实现结构沉降与竖向位移的持续在线监测。
- 01测点液体连通
- 02压力变化采集
- 03温度补偿修正
- 04高差变化换算
CORE CAPABILITIES
兼顾测量、组网、部署与长期运行
多测点同步监测
液管、气管连接多个测点，持续获取结构不同位置的相对高差变化。
快速连接与紧凑部署
不锈钢快速自锁接口，机身约 100×60×45 mm，支持 M4 螺丝或胶粘安装。
工业环境长期运行
IP68 防护、-45℃～85℃工作温度，并可按环境选择防冻液或硅油。
MULTI-POINT NETWORK

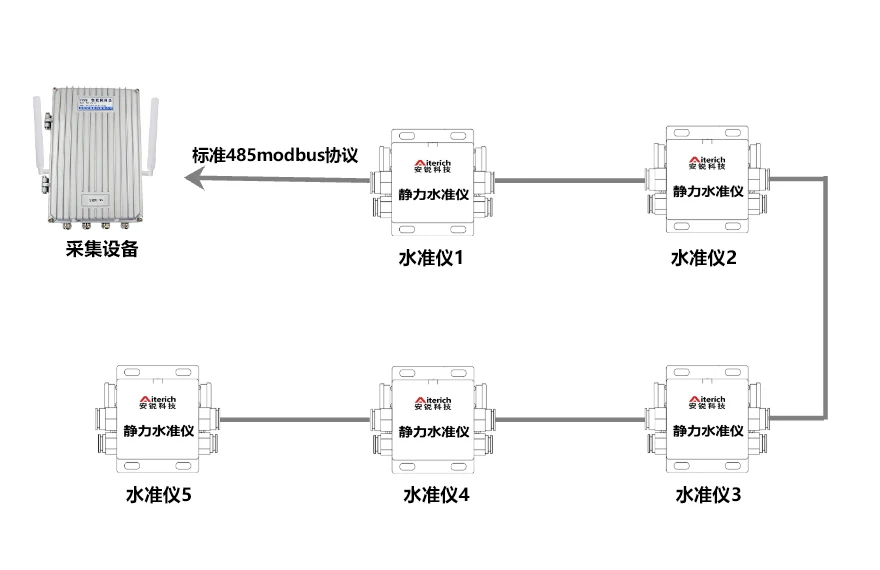

一条 RS485 总线，连接多测点与监测平台
多个静力水准仪既通过液管、气管形成连通测量网络，也通过 RS485 接口和 Modbus 协议接入采集设备。各测点数据统一上传后，可在平台中对比相对高差、累计位移与变化趋势，并用于异常预警。
- 水准仪 1～5 等多个测点可在同一网络中同步采集
- 液路、气路负责连通测量，RS485 总线负责数据传输
- 支持采集网关、云平台及第三方系统接入
- 可按项目联动现场声光预警或控制设备
APPLICATION SCENARIOS
覆盖建筑、交通与大型工程结构沉降监测
适用于需要长期观察相对沉降或竖向位移的场景；具体适用性取决于高差范围、基准点稳定性、管路条件与现场环境。
房屋与危房
观察建筑不同位置的差异沉降。
桥梁与隧道
监测梁体、墩台、隧道及附属结构沉降。
铁路与轨道交通
关注路基、轨道及邻近施工影响区竖向变化。
大坝、闸站与变电站
持续记录大型构筑物关键位置相对高差。
管廊与深基坑
监测地下结构及周边建筑沉降变化。
风机、铁塔与储罐
观察基础或环向测点的不均匀沉降。
INSTALLATION & SELECTION
选型前先确认量程、高差与管路条件
静力水准系统的效果不仅取决于传感器，还与基准点、储液罐、管路走向、排气、介质和安装基面密切相关。
- 量程与初始高差1000 mm、2000 mm、4000 mm 多种量程可选，其他量程可定制；需结合初始高差与预计沉降范围选型。
- 基准点与储液罐确认稳定基准位置、储液罐高度及各测点相对高差。
- 液管与气管规划外径 10 mm 液管和外径 8 mm 气管，避免折弯、气泡和局部高点。
- 安装与介质根据基面选择 M4 螺丝或胶粘安装，并按温度与环境选择防冻液或硅油。
- 供电与通信确认 DC12～24V、RS485 总线、网关与平台接入方式。
CORE PARAMETERS
用于初步选型的核心参数
以下参数依据 2026-08-24 最新产品资料整理；具体配置与交付内容以合同约定及技术确认结果为准。
测量性能
- 量程
- 1000 / 2000 / 4000 mm 可选；其他量程可定制
- 测量精度
- 0.1%FS
- 采集频率
- 最高 1 秒/次
- 测量方式
- 连通管原理 + 压力测量 + 温度补偿
电气与通信
- 工作电压
- DC12～24V
- 工作电流
- 10 mA
- 通信接口
- RS485
- 通信协议
- Modbus
结构与环境
- 工作温度
- -45℃～85℃
- 防护等级
- IP68
- 产品尺寸
- 约 100×60×45 mm
- 外壳材质
- 铝合金
- 管路接口
- 液管 10 mm；气管 8 mm 快装接头
- 安装方式
- M4 螺丝 / 胶粘
COMBINED MONITORING
同一测点可按项目集成多类感知能力
静力水准仪支持按项目要求集成加速度、倾角等传感器，使同一测点同时掌握竖向沉降、振动响应与结构姿态，减少重复选型、开孔与布线，并便于统一巡检和备件管理。
同步判断沉降趋势与倾斜变化，适合建筑、桥梁与大型构筑物。
兼顾缓变沉降与动态响应；组合方式、交付周期及详细配置需与销售和技术人员确认。
FAQ
选型与部署常见问题
1000 mm、2000 mm、4000 mm 量程如何选择？
三种量程均为可选规格，需要结合储液罐与测点的初始高差、预计沉降范围和安装空间确定；其他定制量程请在选型时确认。
为什么需要同时连接液管和气管？
液管形成测量介质连通，气管用于统一测点气压条件；具体管路布置应避免气泡、折弯和局部高点。
设备可以直接接入第三方平台吗？
设备提供 RS485 接口并采用 Modbus 协议，可通过采集网关接入安锐结构监测云平台或第三方系统；协议字段与接入方式需项目确认。
低温环境可以使用吗？
资料给出的工作温度为 -45℃～85℃，液路介质可按现场环境选用防冻液或硅油；极端环境下仍需核对介质、管路和供电条件。
如何获取校准与交付资料？
可申请计量院校准证书、第三方检测、出厂检测、说明书、对接协议及平台资料；具体文件版本和公开范围以审核后的交付清单为准。
START WITH YOUR SITE
把测点高差与现场条件告诉我们
请准备监测对象、测点数量、初始高差、预计沉降范围、管路距离、温度、供电、通信与平台要求，便于技术人员完成初步配置。
