适合无振动或低振动环境
典型采集频率 1 Hz，以液体压力变化换算缓慢、静态沉降。
为何需要动力水准
振动工况下，稳定液面不再是默认条件
静力水准仪依靠连通液面换算测点相对高差。在列车运行、桥梁振动、机械施工或高压注浆等动态环境中，液面波动容易带来跳变与杂波。动力水准仪在压力测量基础上融合加速度、倾角和温度信息，通过动态滤波与补偿持续获取竖向位移。
面向振动或运动环境
最高 30 Hz，多传感器融合，兼顾静态沉降与动态竖向位移。

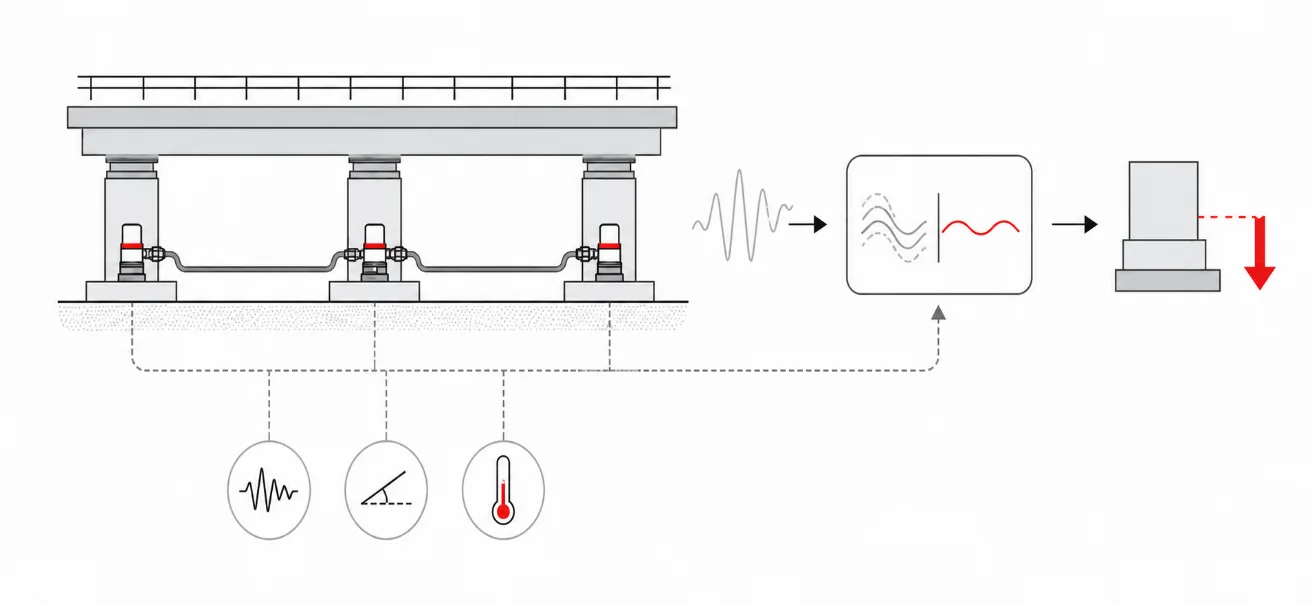

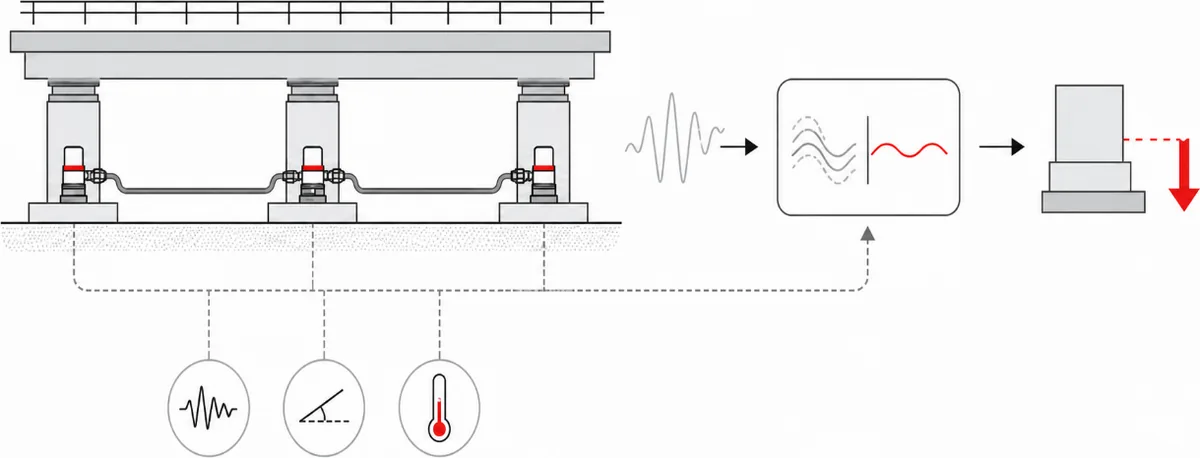

工作原理
数据采集 → 多源融合 → 智能滤波 → 可靠输出
高精度压力传感器获取各测点液体压力变化，结合加速度、倾角、温度等多传感器数据融合算法，去除振动带来的附加压力，实现振动或运动环境下结构物竖向位移的自动化监测。
- 01获取液体压力同步采集各测点压力原始数据。
- 02识别动态状态加速度与倾角辅助判断振动与姿态。
- 03实时补偿滤波结合温度与液体惯性，减少液面波动杂波。

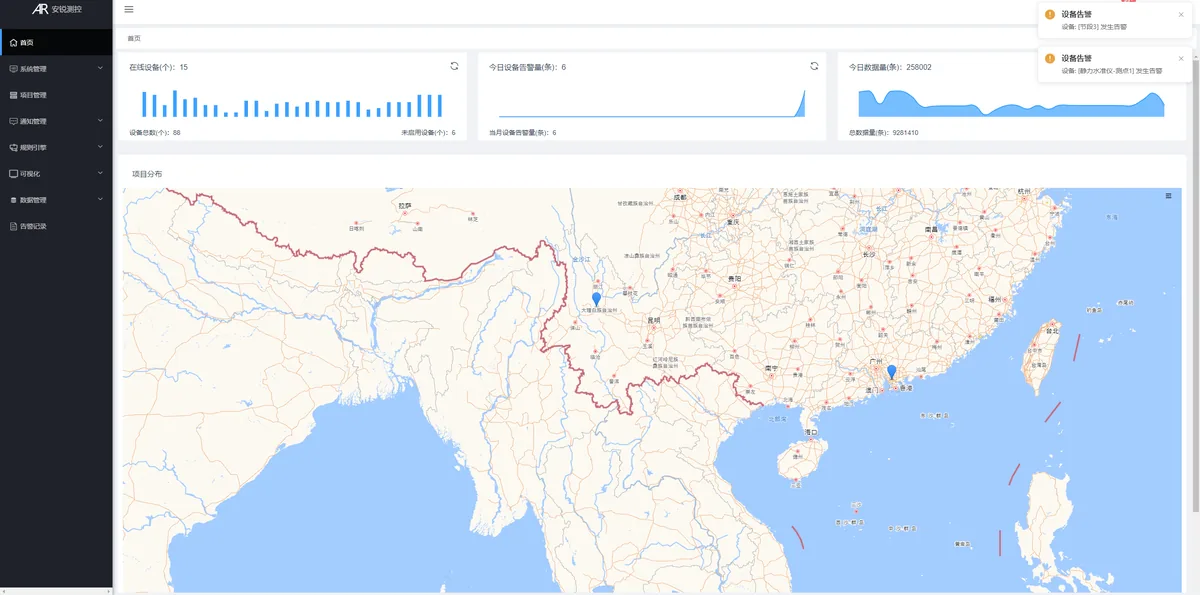

- 04输出竖向位移形成可用于趋势分析、超限预警与设备联动的沉降数据。
核心能力
从抗振测量到监测闭环
多传感器智能抗振
融合压力、加速度、倾角和温度，动态识别并滤除振动干扰。
最高 30 Hz 高频采集
配套高配版网关，捕捉列车、车辆荷载与机械施工中的瞬态沉降和挠度变化。
动静态一体监测
同一套设备覆盖施工期动态监测与运营期长期沉降监测。

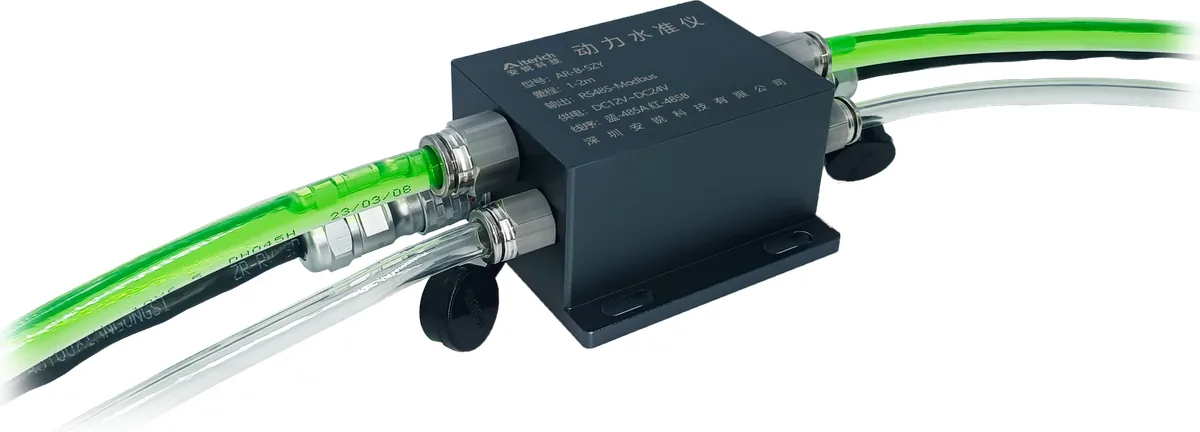

快装部署与开放接入
不锈钢快装接头、约 100×60×45 mm 机身；RS485-Modbus 接入网关与云平台。

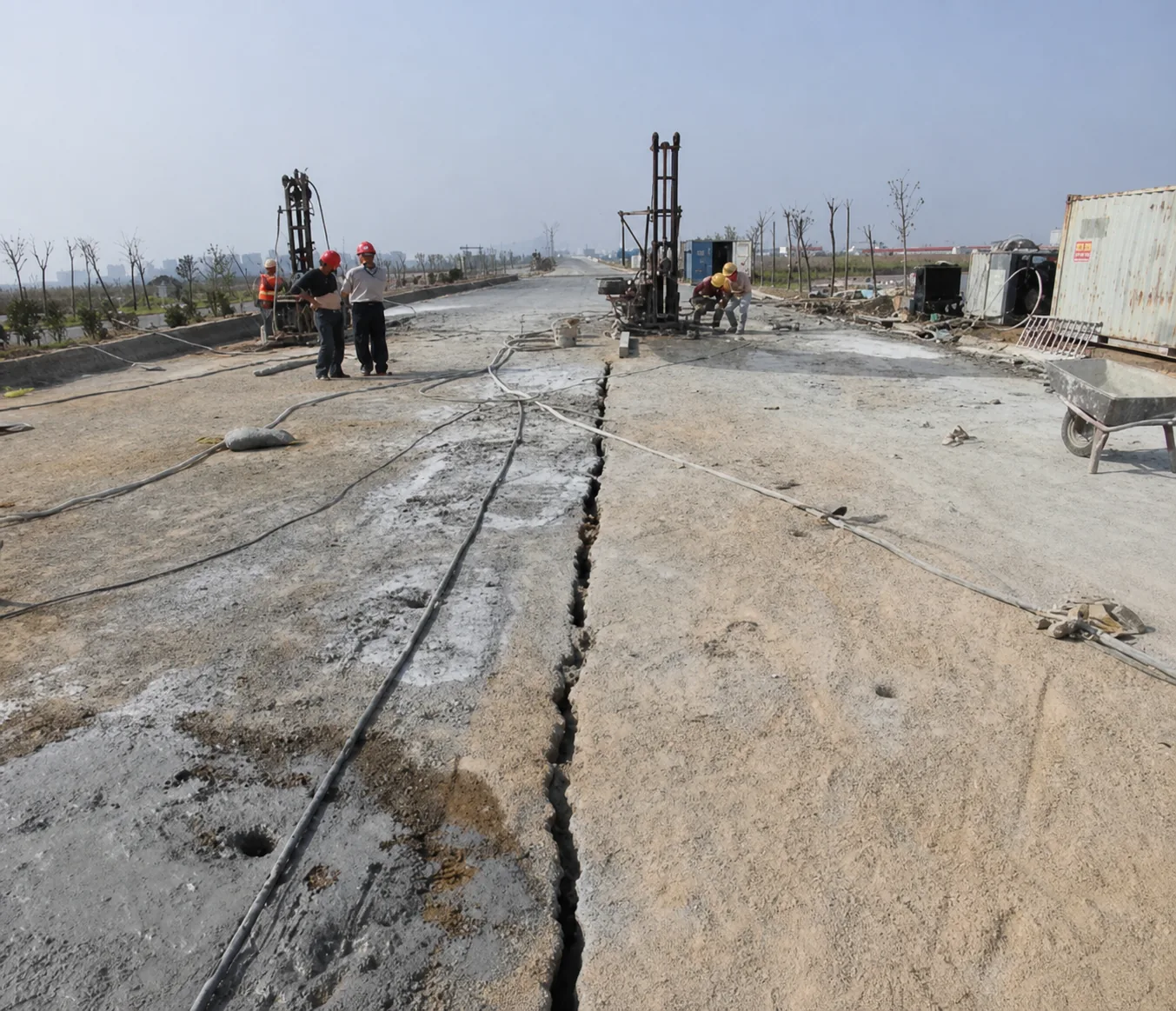

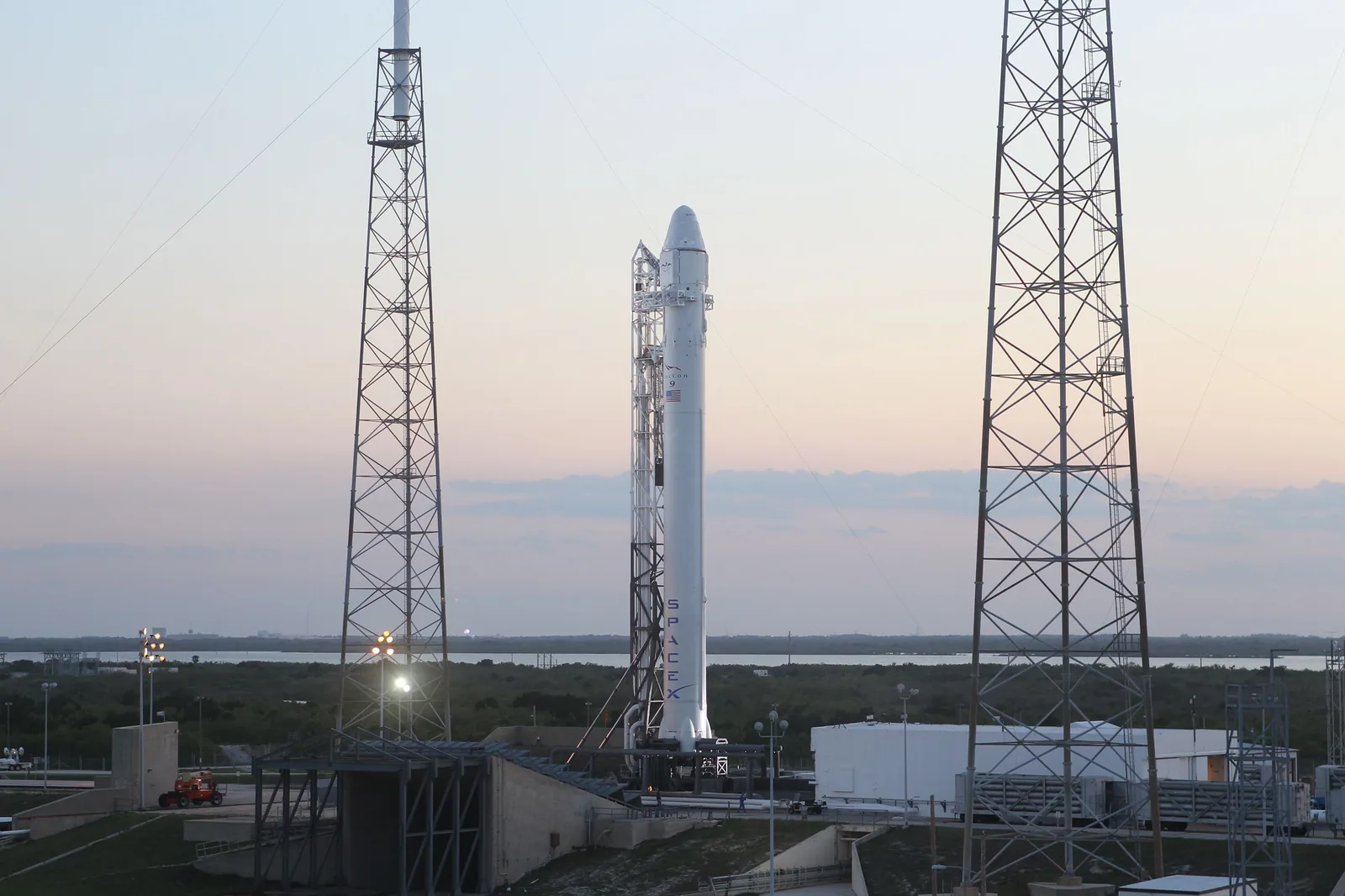

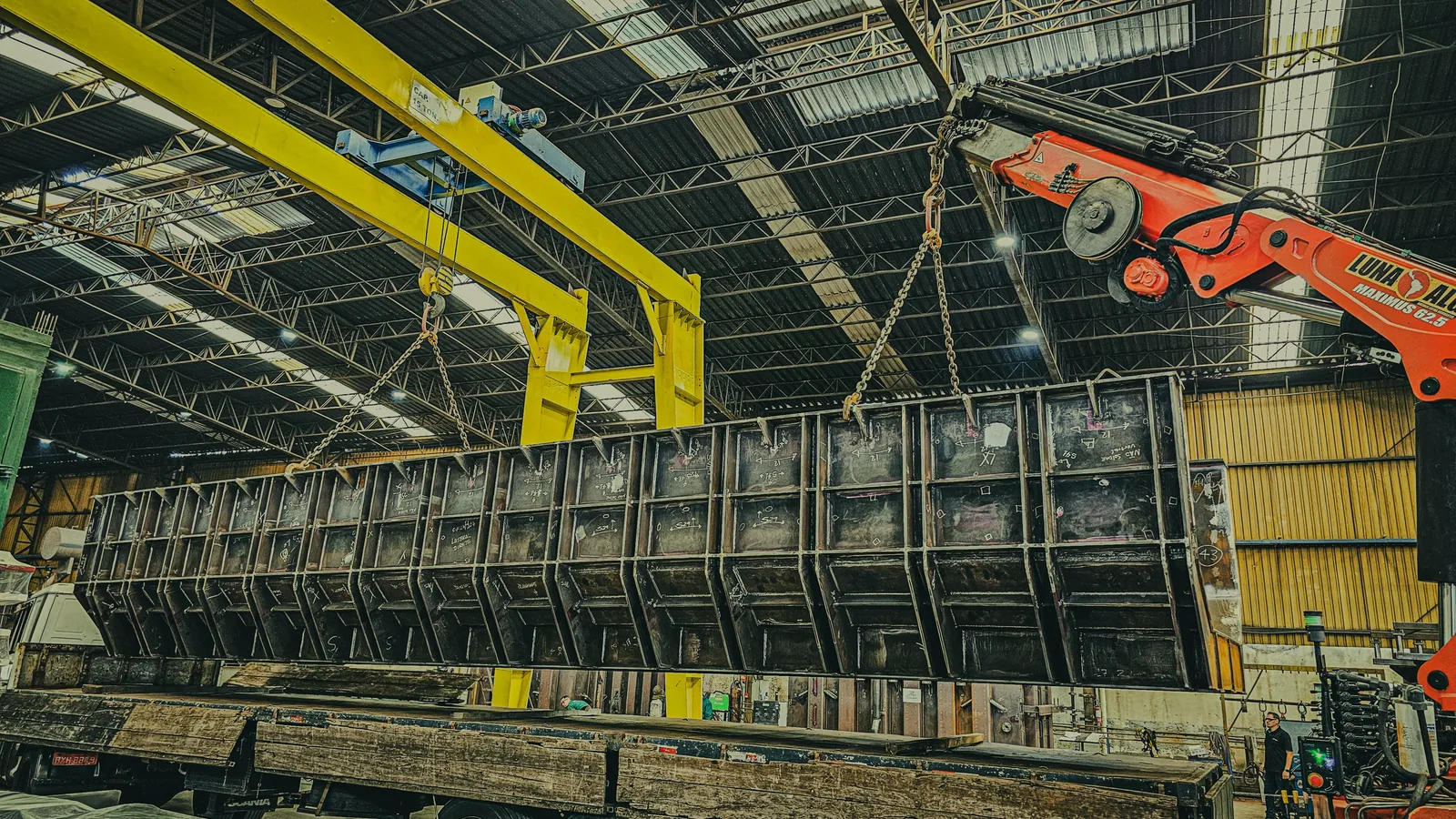

应用场景
面向持续振动、快速荷载与施工扰动
实际配置需结合量程、测点高差、采集频率、液路长度、温度、供电与通信条件确认。

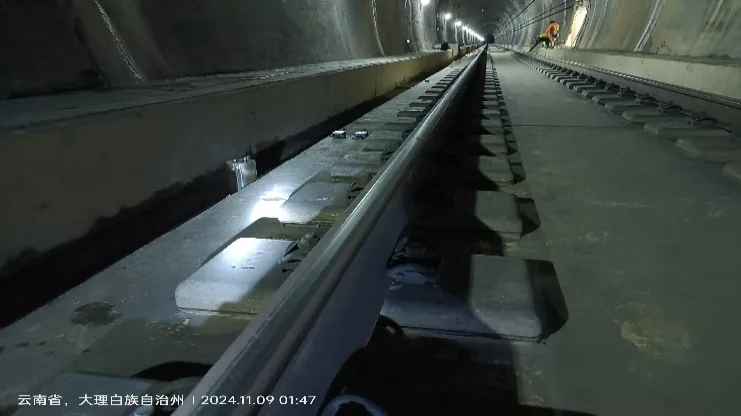

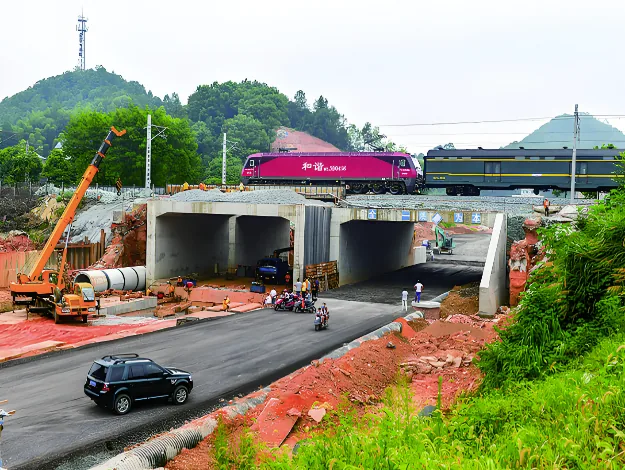

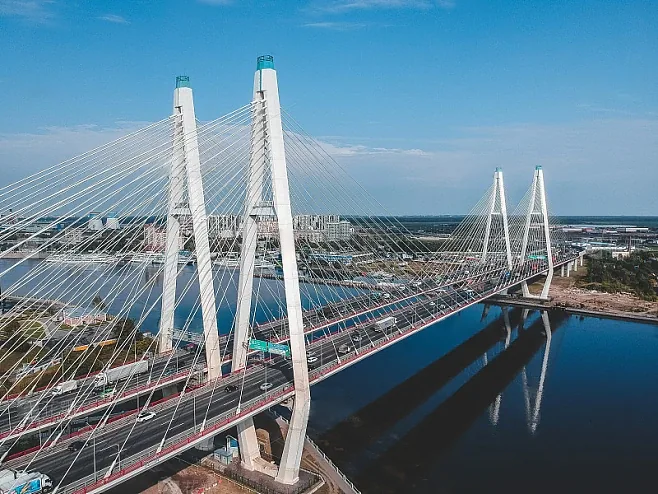

典型应用

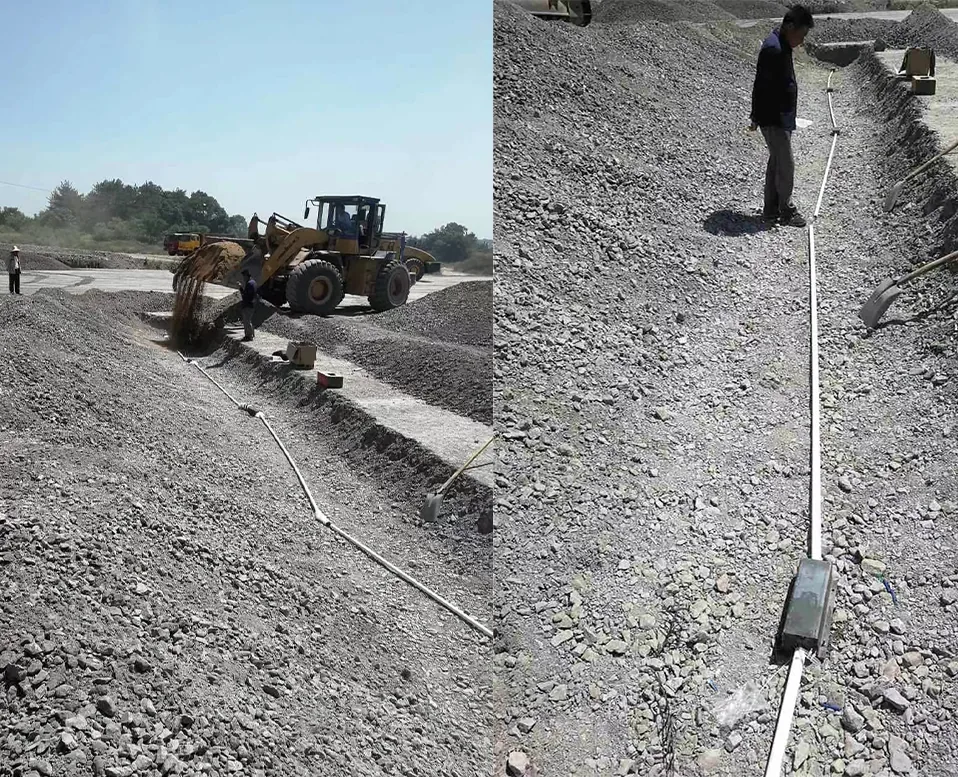

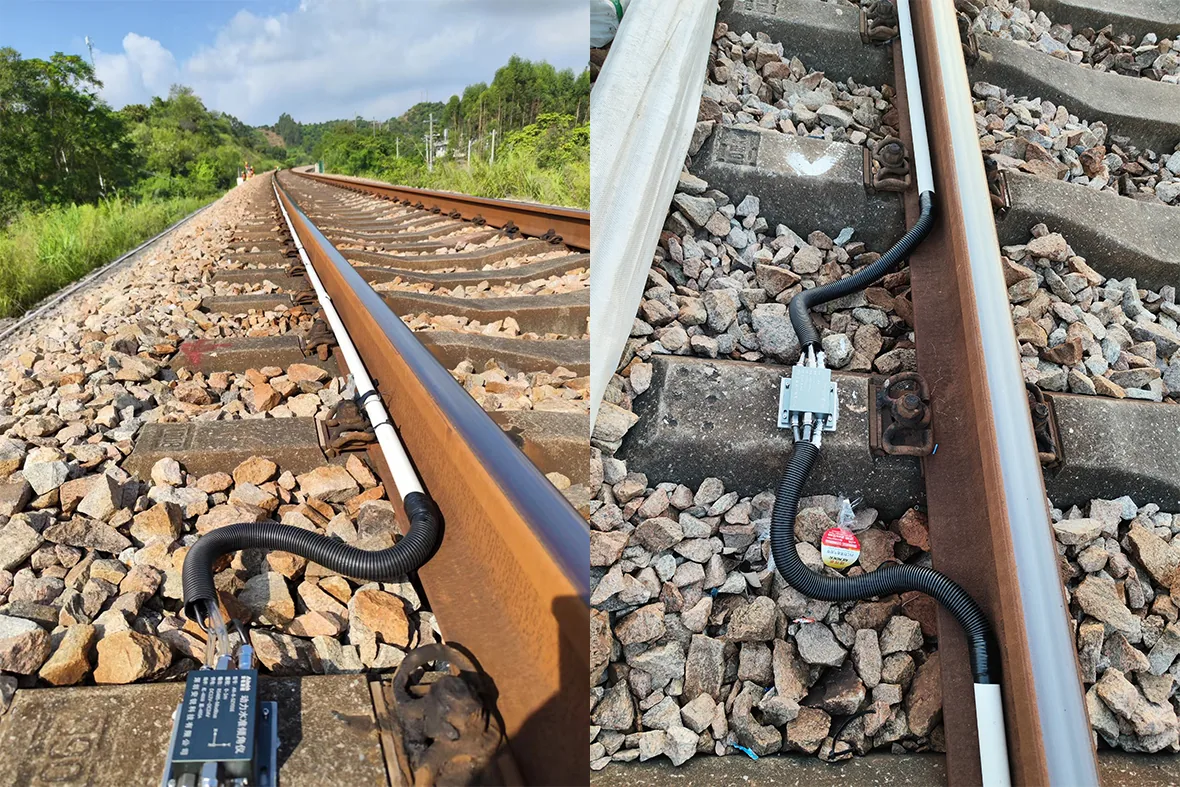

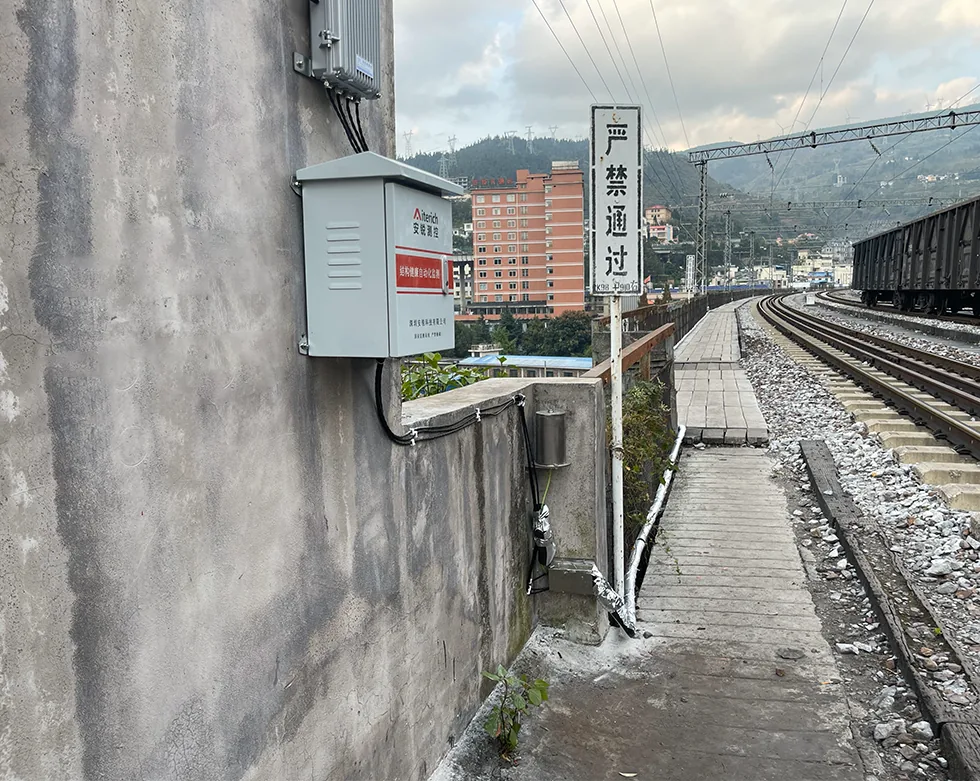

现场安装实拍
安装与选型
快装串联，适配空间受限测点
- 01按测点高差和量程规划设备位置
- 02使用外径 10 mm 液管与 8 mm 气管快装连接
- 03多台设备按进、出线端串联组网
- 04以 M4 螺丝、胶粘或底板支架固定
- 05完成排气、注液、通信与初始值检查
核心参数
用于初步选型的核心参数
依据 B030501《动力水准仪产品资料》V1.0（2026-09-16）整理。
测量性能
- 量程
- 1000 / 2000 / 4000 mm 可选，其他规格可定制
- 测量精度
- 0.1%FS
- 最高采集频率
- 30 Hz，需配套网关
- 传感信息
- 压力、加速度、倾角、温度
通信与供电
- 工作电压
- DC 12～24 V
- 典型工作电流
- 16 mA @ 12 V
- 通信接口
- RS485
- 通信协议
- Modbus
结构与环境
- 产品尺寸
- 100 × 60 × 45 mm
- 工作温度
- -45℃～85℃
- 防护等级
- IP68
- 外壳材质
- 铝合金
接口与安装
- 液管接口
- 外径 10 mm 快装接头
- 气管接口
- 外径 8 mm 快装接头
- 安装方式
- M4 螺丝／胶粘／底板支架
- 液体选择
- 水、防冻液或硅油，按环境确认
表中参数为当前标准型号或典型配置，具体以对应型号技术规格书及合同约定为准。
常见问题
选型沟通中的常见问题
动力水准仪与静力水准仪如何选择？
无振动或低振动、以缓慢沉降为主的场景可优先评估静力水准仪；存在列车、车辆、机械施工或注浆扰动，并需要观察快速竖向变化时，应评估动力水准仪。
所有配置都能达到 30 Hz 吗？
30 Hz 为配套高配版网关时的最高采集频率，实际频率与设备数量、通信链路、平台配置和项目要求有关。
可以同时监测静态沉降吗？
可以。动力水准仪面向动静态一体监测，可用于施工期动态变化和运营期长期沉降趋势观察。
如何接入第三方系统？
设备采用 RS485-Modbus 协议，可结合采集网关或项目接口接入第三方系统；地址、寄存器及平台接口资料按项目受控提供。
选型前需要提供哪些信息？
建议提供监测对象、振动源、测点数量和高差、目标量程与频率、液路条件、安装空间、供电通信及平台接入要求。
从项目开始
把动态工况和测点条件告诉我们
准备监测对象、振动源、测点数量、最大高差、目标采集频率、安装与通信条件，便于技术人员完成初步适配判断。
