高精度
量程 ±1500 με，精度 0.1% FS，用于结构表面应力应变变化监测。
SURFACE STRAIN MONITORING
把结构表面的微小形变，转化为可长期追踪的频率数据

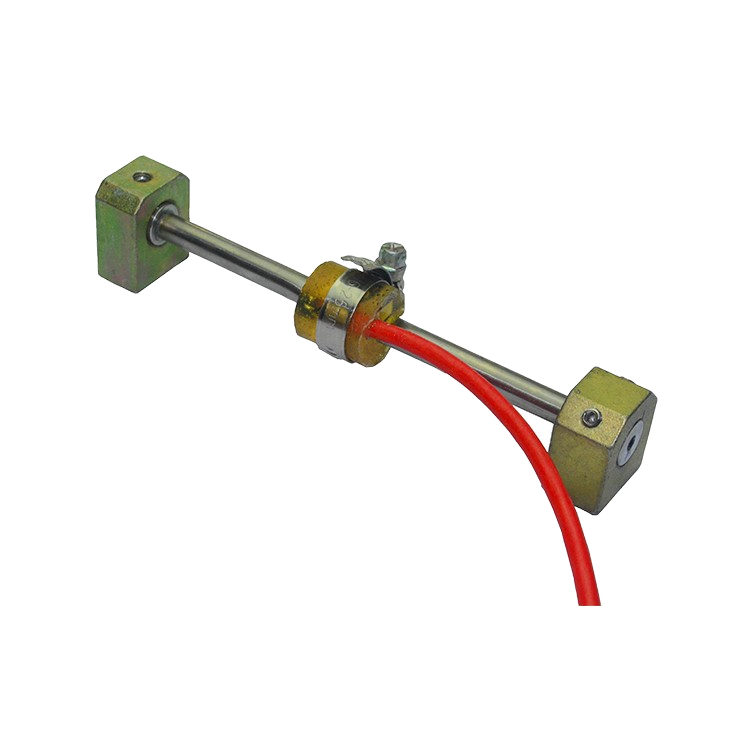

表贴式振弦应变计将两端安装头固定在结构表面，结构受力或温度变化引起计体与钢弦同步形变，读数仪或自动化采集设备测得共振频率后换算应变量。
- 01结构表面受力或温度变化
- 02金属管与钢弦同步形变
- 03钢弦张力与共振频率改变
- 04采集端换算应变并形成趋势
WORKING PRINCIPLE
受力、频率、应变之间形成可复核的测量链路

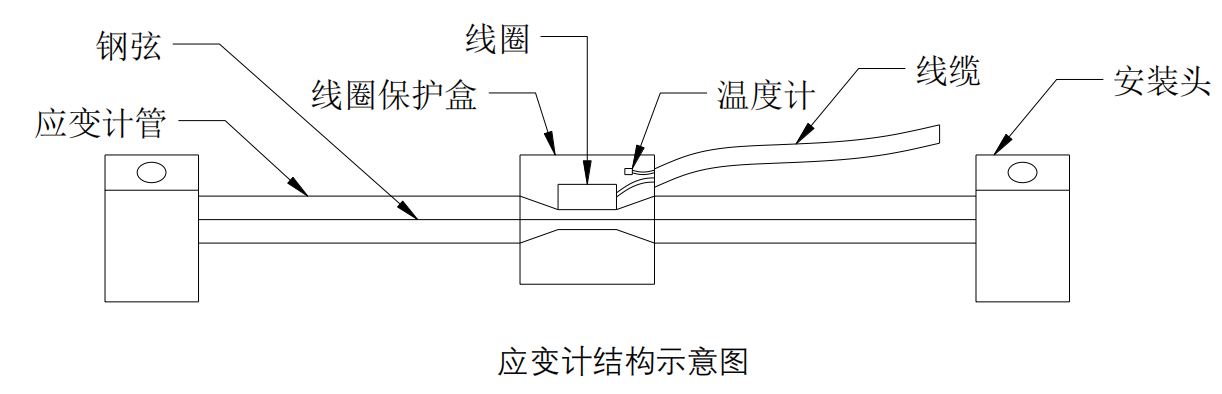

钢弦两端固定于中空金属管。结构变形传递至计体后，钢弦张力随之变化；采集设备读取对应共振频率，并结合标定关系获得应变量。内置温度传感可为温度影响修正提供依据。
01结构表面受力／温度变化→02传感计体金属管形变→03振弦单元频率变化→04采集与平台换算、趋势与复核
CORE CAPABILITIES
精度、灵敏度、安装适配与温度修正兼顾
高灵敏度
灵敏度 1 με，帮助识别构件早期的微小应变变化。
多种安装方式
可结合基材与施工条件选择混凝土植筋、钢结构点焊或胶粘安装。
温度修正依据
内置温度传感；混凝土测点可结合材料热膨胀系数差进行修正。
SYSTEM ARCHITECTURE
从现场测点到电脑与移动端的自动化链路

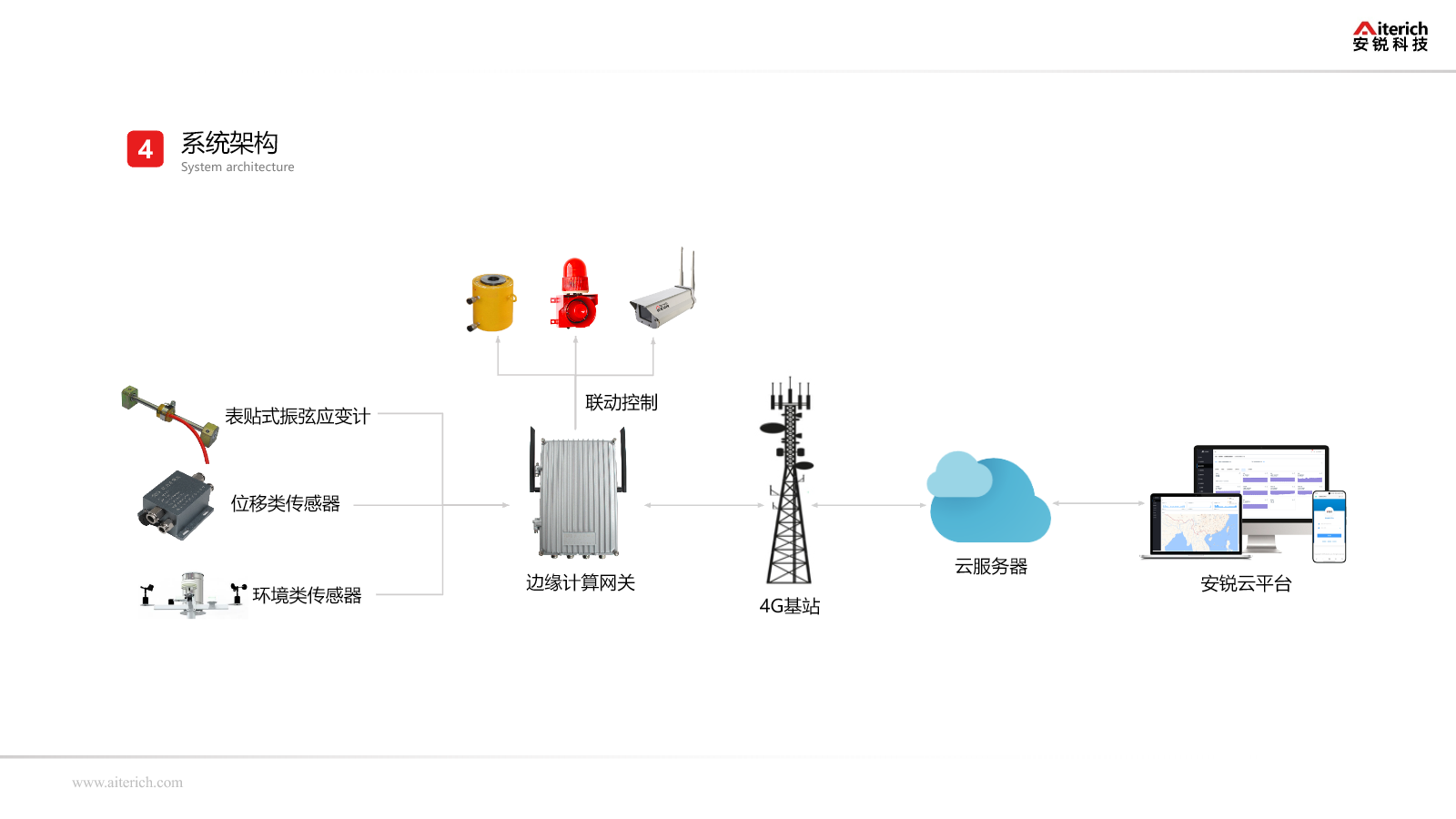

振弦应变计输出频率信号，经边缘计算网关接入 4G 基站与云服务器，再进入安锐结构监测云平台；系统同时支持环境类传感器接入与现场设备联动控制。
01监测传感器应变／位移／环境→02边缘计算网关数据采集与联动→034G 与云服务数据传输与汇聚→04安锐结构监测云平台电脑／移动端
APPLICATION SCENARIOS
覆盖交通、水利、建筑与地下工程的结构表面监测
最终适用性需结合结构材质、目标方向、应变范围、温度环境、安装界面及长期保护条件确认。

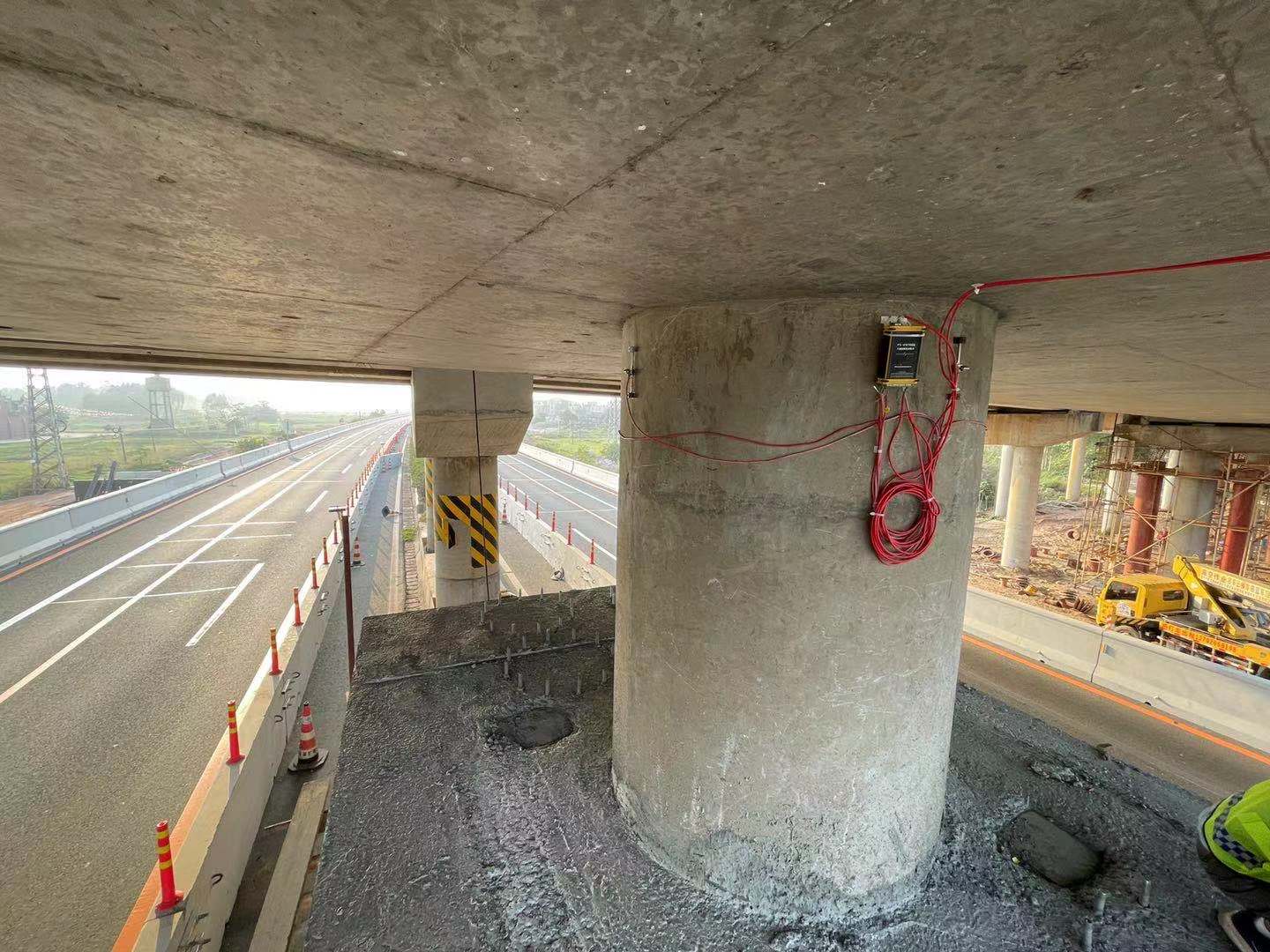

桥梁梁柱
梁体、桥墩及关键构件表面应力应变监测。
建筑梁柱
既有建筑或施工影响区结构表面应变监测。
大坝坝体
坝体关键位置的表面应变变化监测。
钢结构杆件
钢梁、钢柱及杆件拉压应变监测。
铁路桥涵
铁路桥梁、涵洞及轨道相关结构应变监测。
基坑围护
围护构件受力与表面应变变化监测。
现场图片来自本次产品资料；客户名称、项目指标及监测成效未公开，不作推断。
INSTALLATION OPTIONS
按基材与工况确定安装方式
- 混凝土植筋按正式说明书和施工方案确认钻孔、锚固材料、固化时间及安装头间距。

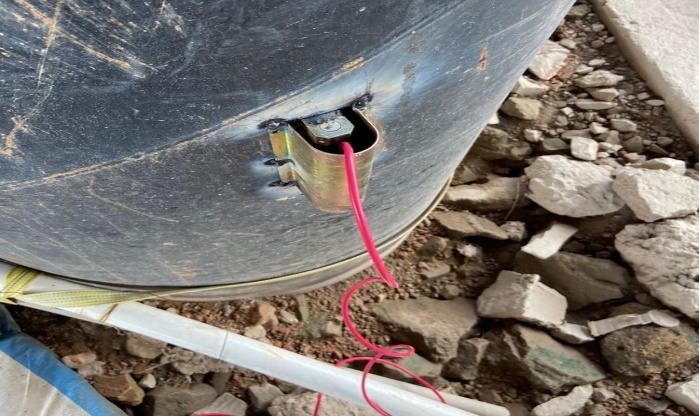

- 钢结构点焊确认母材、焊接工艺、热影响与表面处理，保证两端安装头可靠传力。
- 胶粘安装确认基材清洁度、胶粘剂适配、固化条件及长期环境影响。
- 通用安装要求保持轴线与目标应变方向一致，保护电缆并记录初始频率与温度基准。
本页只提供原则性提示，不替代正式说明书、施工方案或项目技术交底。
CORE PARAMETERS
用于初步判断的核心参数
以下数据来自 2026-08-26 产品资料；防护等级、工作温度、线缆长度、尺寸及系统兼容性需另行确认。
- 量程
- ±1500 με
- 精度
- 0.1% FS
- 灵敏度
- 1 με
- 输出信号
- 频率
- 供电
- DC 5 V
- 安装方式
- 植筋／点焊／胶粘
公开边界：具体配置、标定、适用温度、安装辅材与系统接入，以出厂实物说明和项目技术确认文件为准。
FAQ
选型与安装中的常见问题
表贴式振弦应变计与埋入式应变计有什么区别？
本产品通过安装头固定在结构表面，用于获取表面应变变化；埋入式产品的构造、安装和适用对象不同，不能直接混用参数。
可用于哪些结构表面？
资料列出桥梁、建筑、大坝、钢结构、铁路桥涵和基坑围护等场景，具体适用性仍需结合材质、目标方向、量程和环境确认。
植筋、点焊和胶粘如何选择？
主要取决于混凝土或钢结构基材、是否允许焊接／钻孔、施工窗口、长期环境和维护条件，应由项目技术人员确认。
为什么需要记录温度？
结构与传感器都会受温度影响。内置温度传感为温度影响分析和修正提供依据，修正方法需结合结构材料与项目要求确定。
如何接入自动化监测系统？
设备输出频率信号，可接入兼容的振弦读数或采集设备，再通过项目通信链路进入平台；接口、供电和网关型号需技术确认。
咨询选型前需要准备什么？
建议提供结构类型、基材、监测方向、预计应变范围、测点数量、安装限制、温度环境、电缆距离、供电通信和平台接入要求。
