供电与布线受限

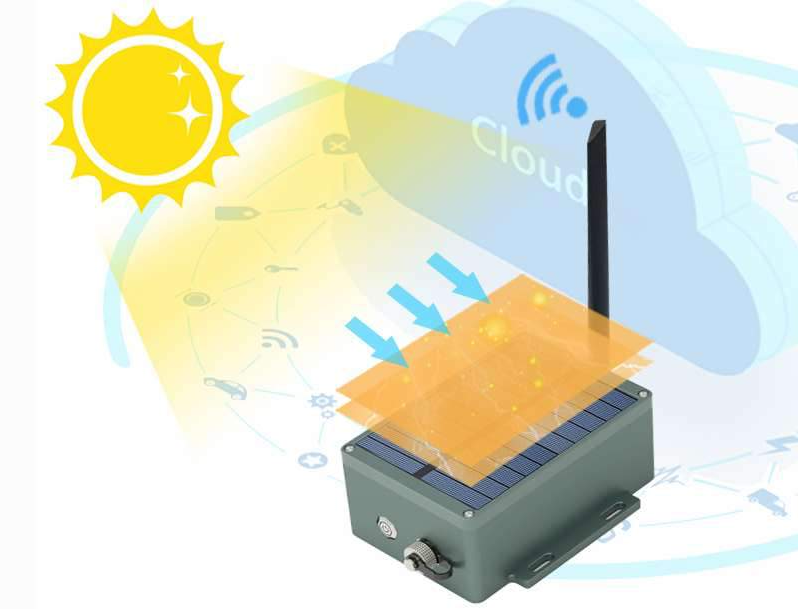

低功耗运行并支持太阳能补能，降低长距离供电施工量。
为何采用无线监测
让分散、无市电的测点，也能形成连续监测闭环
偏远铁塔、桥梁、危房和古建筑常缺少稳定供电与固定网络。设备将三轴测量、边缘计算、无线通信与平台接入集中于一体，减少现场布线和多设备协同。
数据难以持续回传
通过4G接入云平台，自动形成实时与历史倾角数据。
异常响应不及时
趋势分析与分级告警帮助异常变化进入处置流程。
工作原理
从三轴姿态感知到云端预警
内置三轴倾角传感单元获取结构原始姿态，设备端完成采样、滤波和倾角解算，再通过4G上传倾角与设备状态。
- 01三轴姿态采集
- 02边缘滤波解算
- 03定时或变化唤醒
- 044G数据上传
- 05趋势、报表与告警
核心能力
围绕精细测量、长续航与户外运行设计
三轴全角度测量
同步获取X、Y、Z三轴姿态变化，支持不同安装方向与结构类型。
细微趋势识别
分辨率0.001°，配合卡尔曼滤波与过采样提升输出稳定性。
低功耗智能唤醒
非工作时段进入休眠，可按设定时间或倾角变化条件启动采集与上传。
工业级户外防护
铝合金机身、IP68防护与宽温设计，适应粉尘、雨水和潮湿环境。
应用场景
适合测点分散、供电布线不便的结构倾角监测
面向难以长期布线或需要远程连续观察的结构测点，结合现场安装面、供电、4G 信号和告警要求确认最终配置。
铁塔测斜
跟踪塔身姿态与长期倾斜趋势。
桥梁监测
观察桥墩、梁体等关键部位倾角变化。
危房监测
辅助识别墙体与主体结构姿态异常。
古建筑保护
以低布线方式持续关注历史结构稳定性。
烟囱测斜
远程跟踪高耸构筑物倾斜趋势。
名木名树保护
观察树干姿态变化，为风险复核提供依据。
系统架构
感知、边缘、传输与平台形成完整数据链路
无线倾角仪完成三轴采集与边缘解算，经4G上传至安锐结构监测云平台；平台提供设备管理、实时与历史趋势、参数配置、分级告警和报表能力。
本页对应 4G 版无线倾角仪，支持移动、联通、电信全网通独立上云；四芯接口可接其他 RS485 传感器，接入数量与供电条件按项目确认。
安装流程
五步完成固定、上线与数据复核
- 01 · 安装天线拧紧4G天线并调整方向。

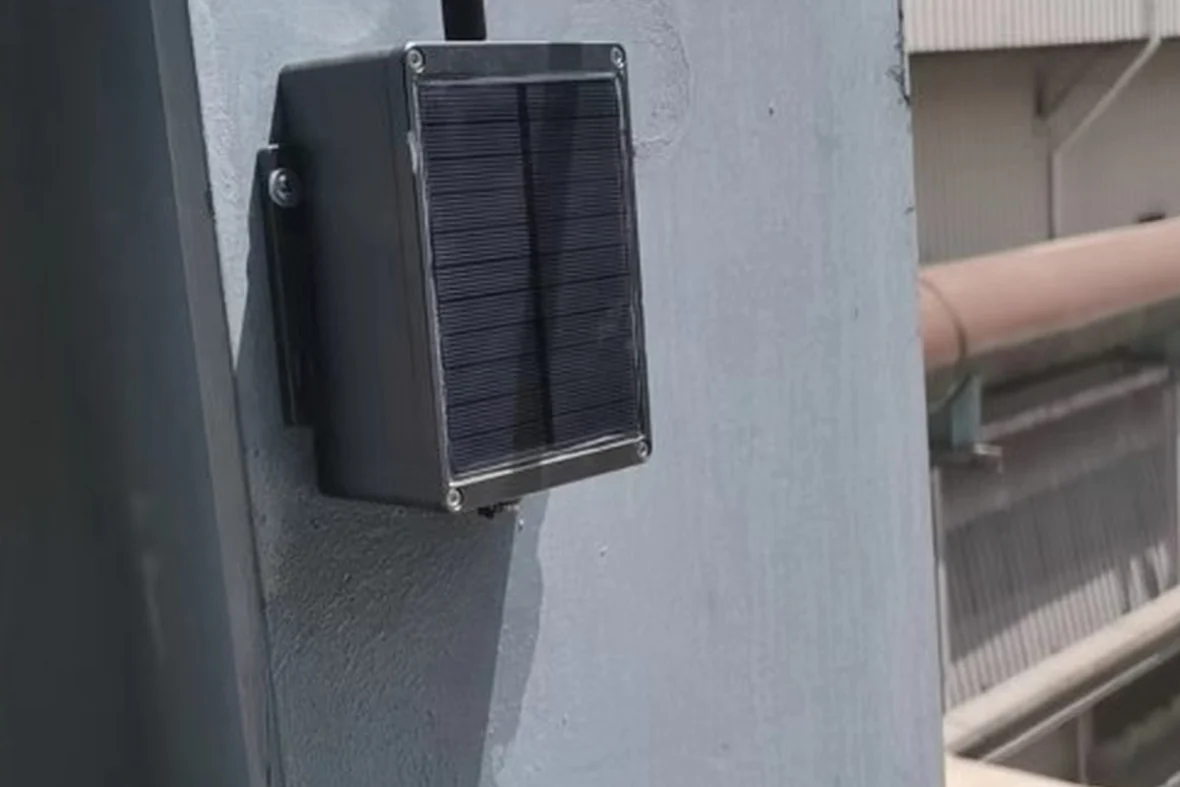

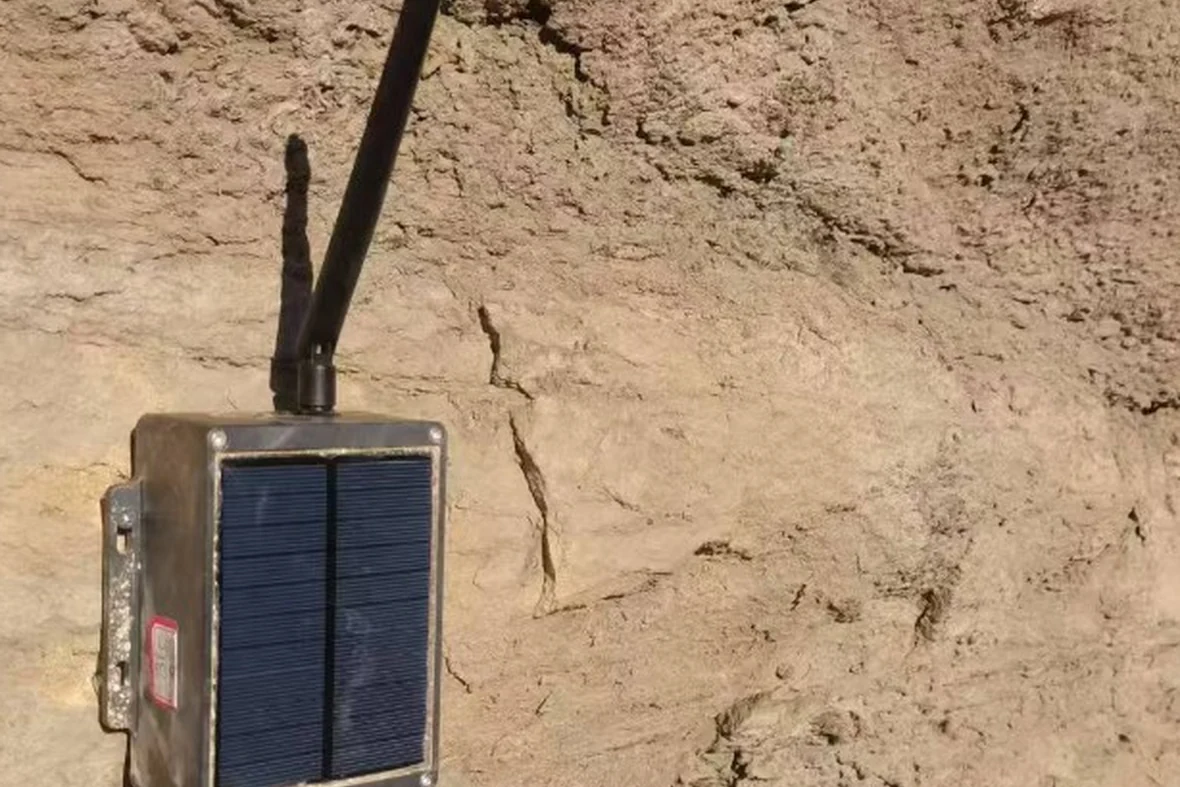

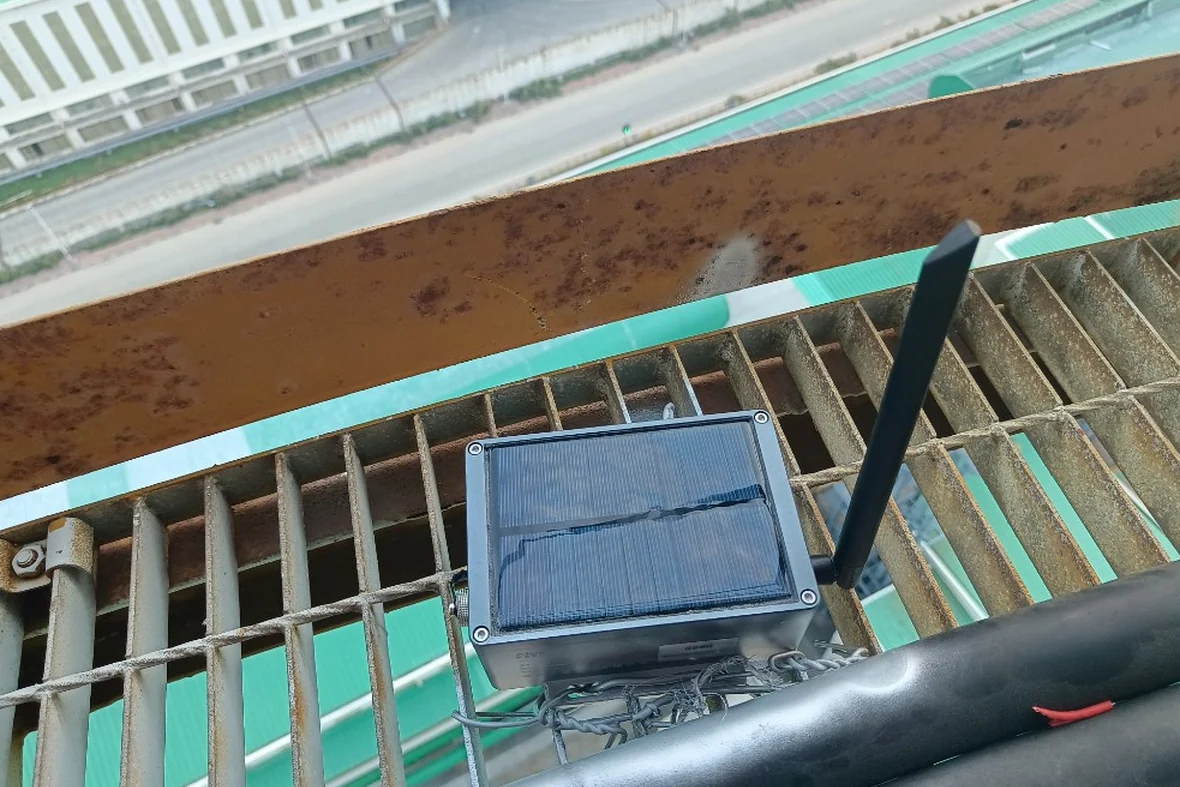

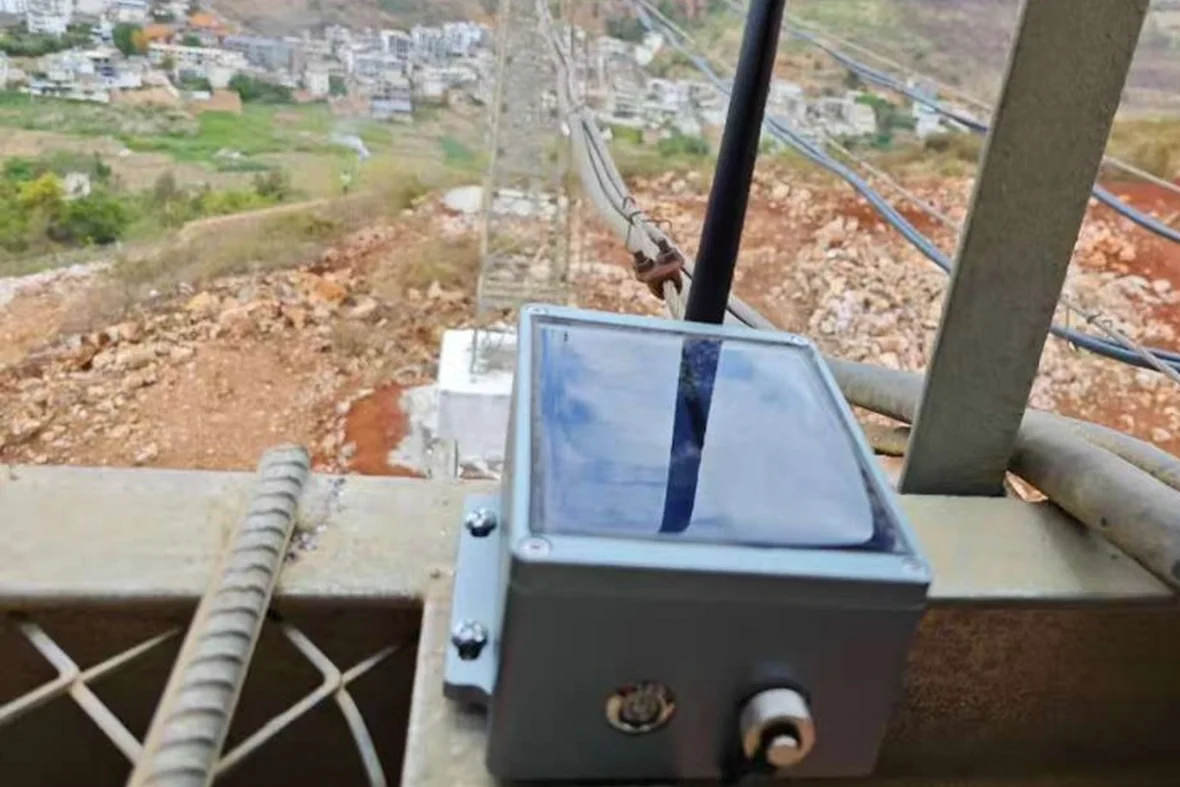

- 02 · 固定设备按现场条件选择抱箍、螺栓或胶粘方式。
- 03 · 开机上线按下电源开关，指示灯常亮表示设备联网成功。
- 04 · 平台配置添加设备并设置采集、上传与告警参数。
- 05 · 开始监测复核方向、初始值和数据稳定性后投入运行。
核心参数
用于初步选型的核心参数
数据依据 B050201《无线倾角仪产品资料·4G版》V1.0（2026-09-09）整理。
- 测量轴／范围
- X / Y / Z；0～±180°
- 精度／分辨率
- 精度 0.05° / 0.003°（按型号确认）；分辨率 0.001°
- 非线性度
- ±0.1% FS
- 零偏稳定性
- ±0.03°
- 灵敏度
- 0.003°/LSB
- 零偏／灵敏度温漂
- ±0.008°/℃；±0.005%/℃
- 工作电流
- 休眠 10μA；空闲 90mA；发射 200mA
- 网络
- 4G 全网通
- 内置电池
- 10000mAh，太阳能补能；续航取决于采集周期与光照
- 抗冲击
- 10000g
- 防护等级
- IP68
- 外壳尺寸
- 127 × 87 × 55 mm，铝合金
- 安装方式
- 钻孔安装 / 胶粘安装
- 工作温度
- -45℃～85℃
表中参数为当前标准型号或典型配置，部分指标可能因型号、选配和使用条件不同而变化，具体以对应型号技术规格书及合同约定为准。
从项目开始
把监测对象和现场条件告诉我们
请准备结构类型、测点数量、安装表面、倾角范围、采集周期、告警要求、光照与4G信号条件，便于技术人员完成初步选型。
