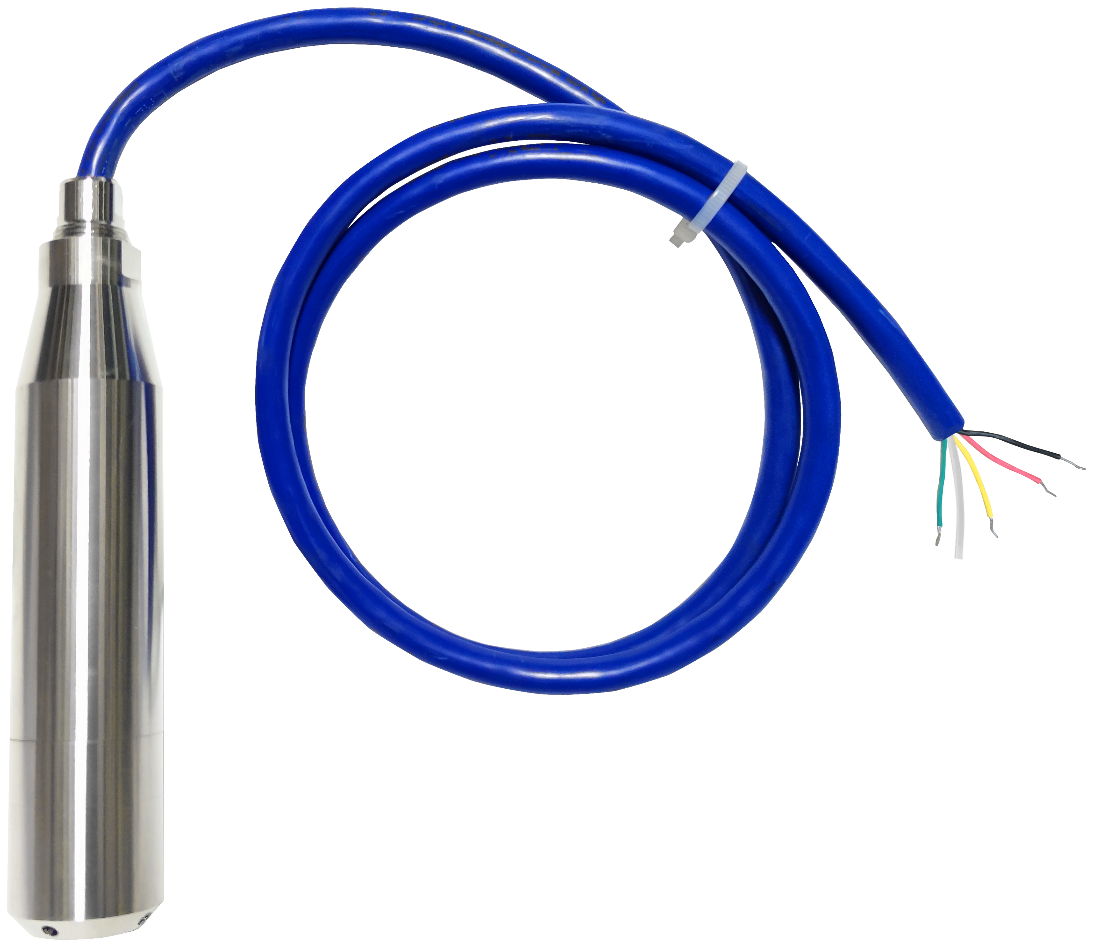

精准感知
典型精度 ±0.05%FS、分辨率 0.008%FS，同步记录测点温度。
适合大坝、尾矿库、边坡、基坑及地下工程的孔隙水压力连续监测
±0.05%FS · RS485-Modbus · 304不锈钢 · IP68工作原理
把土体与结构内部的水压力变化，转化为连续可用的数据

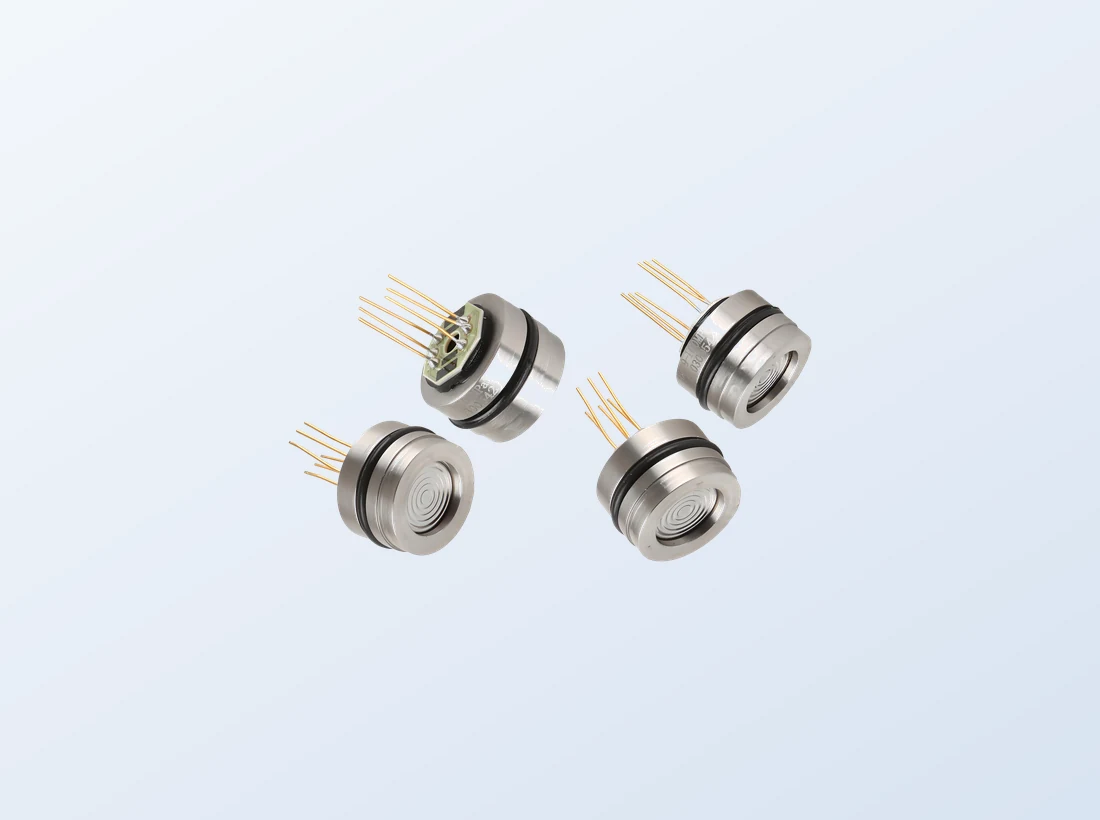

扩散硅感应膜片获取孔隙水压力原始数据，设备端完成温度补偿与线性修正，再以 RS485-Modbus 输出压力和温度结果，可接入采集器、PLC、智能网关及监测平台。
- 01孔隙水压力作用于感应膜片
- 02扩散硅芯体形成电信号
- 03温度补偿与线性修正
- 04RS485-Modbus 数字输出
- 05平台展示、研判与预警
核心能力
兼顾细微变化、动态响应、长期埋设与系统集成
快速稳定
响应 < 2 ms，内部采样 20 Hz、输出 1 Hz，年稳定性 ≤ ±0.1%FS。
工业级防护

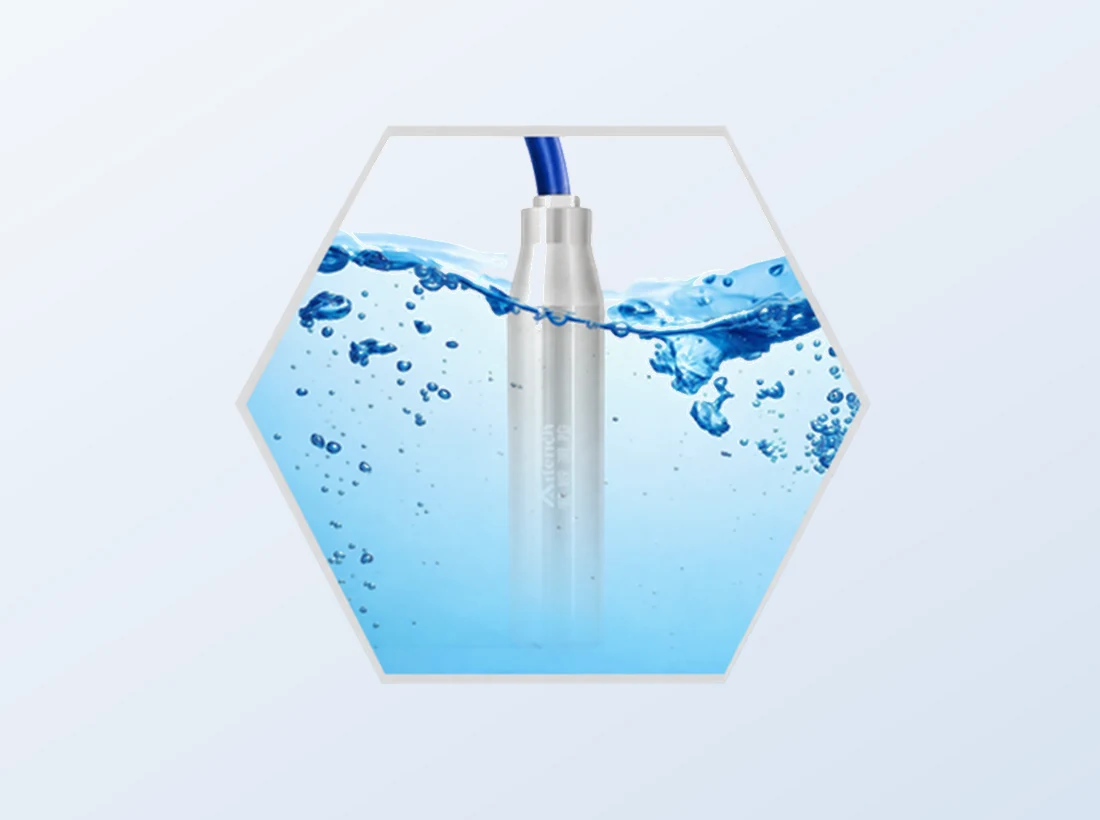

304 不锈钢壳体、IP68 防护与防堵引压设计，适应潮湿、水下与长期埋设。
数字化接入
RS485-Modbus 直连采集器、PLC 或边缘计算网关，无需额外压力变送器。
应用场景

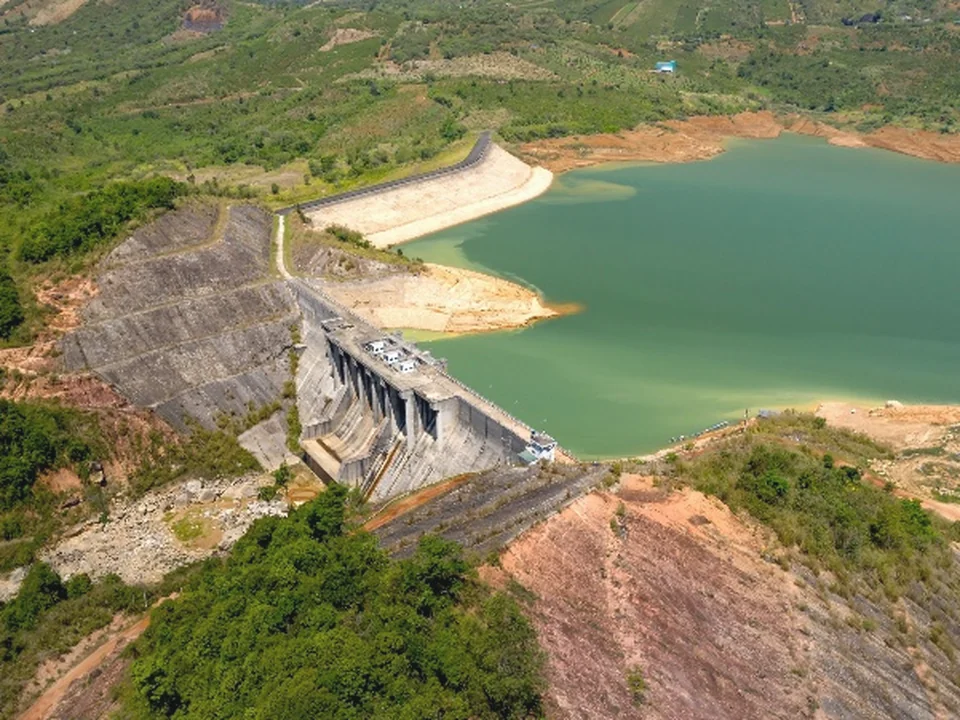

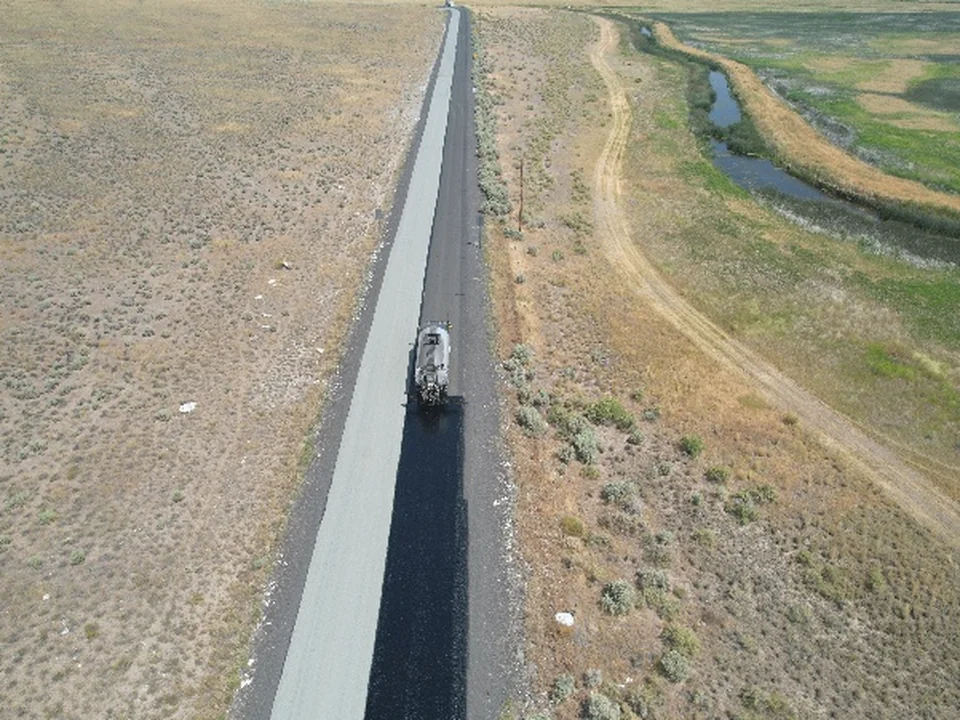

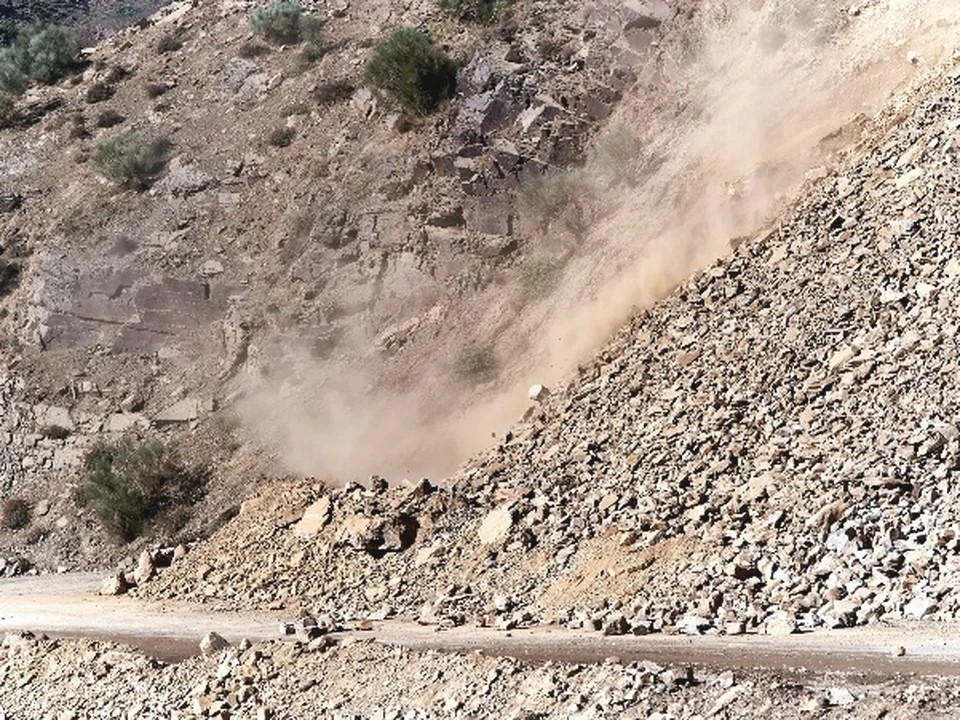

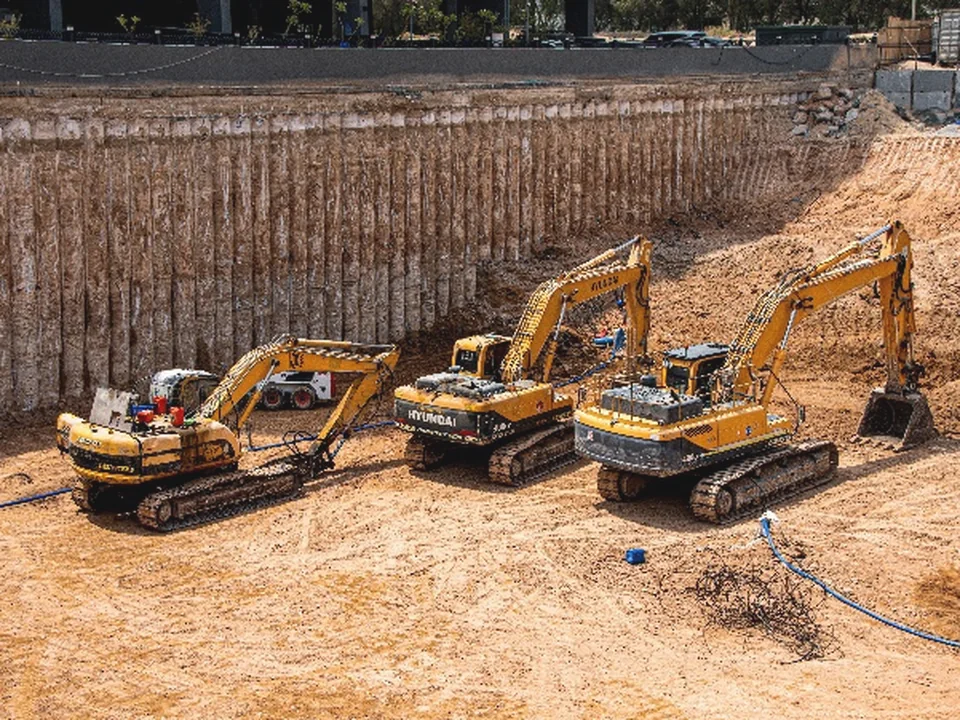

面向岩土、水利与地下工程的孔隙水压力监测
量程、布点、埋设和采集方案需结合地质条件、设计要求及预期最大压力确认。

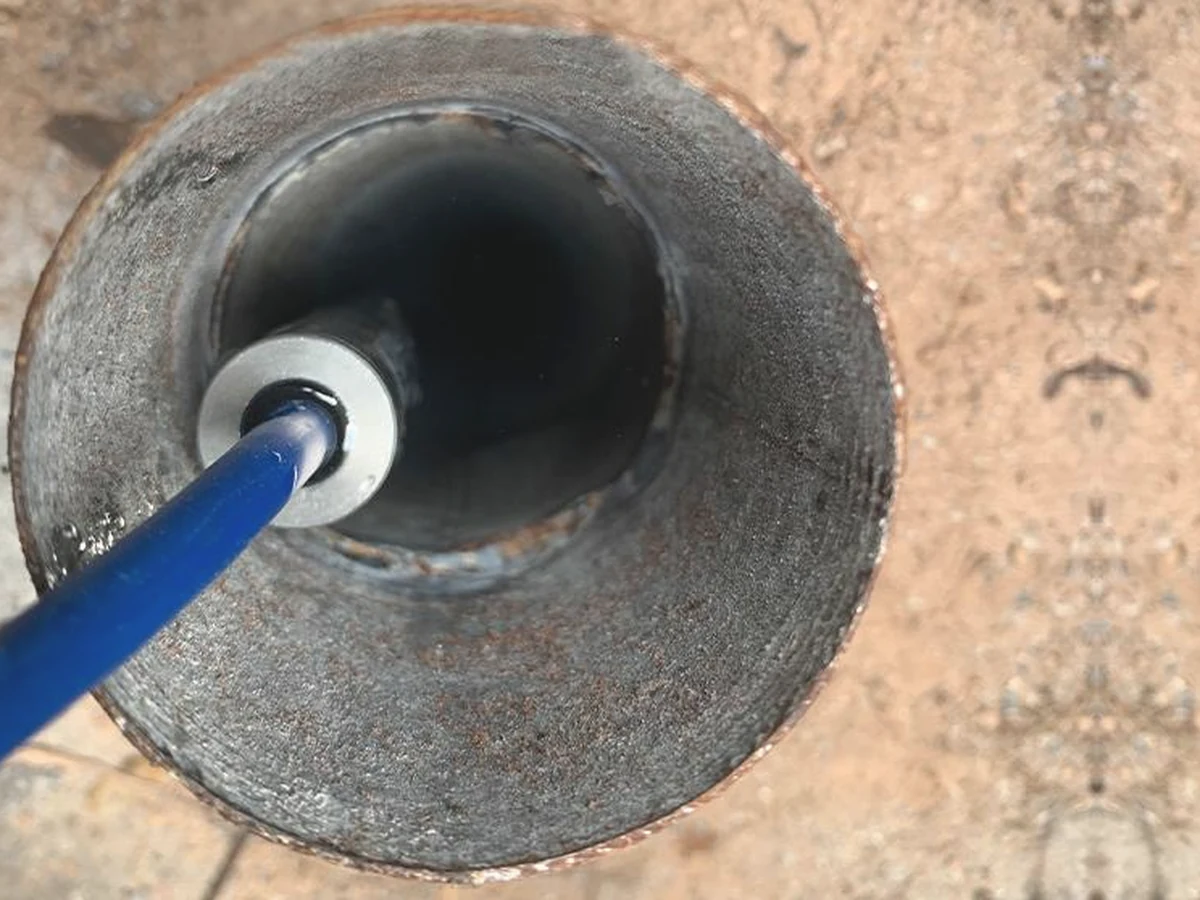

现场实拍

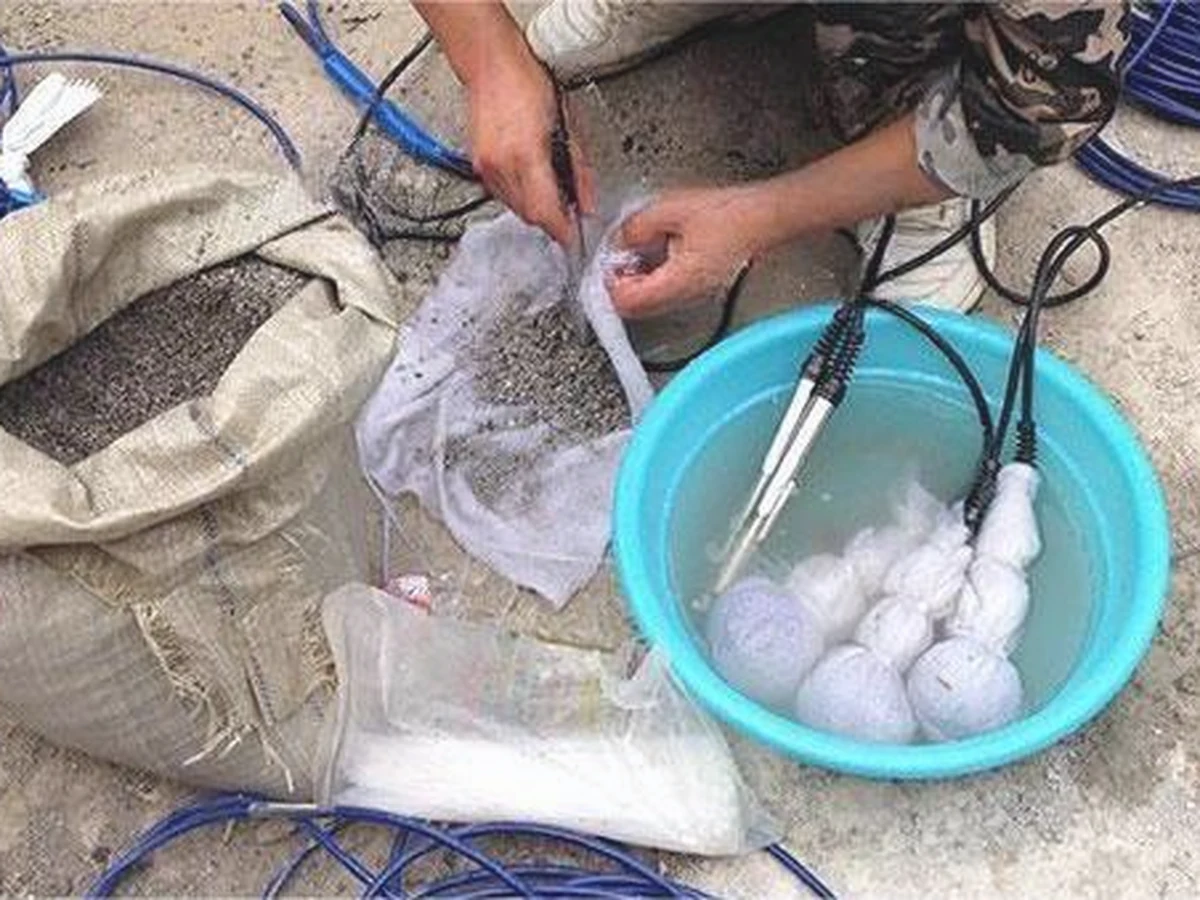

可见产品的埋设与准备
安装说明
充分饱和、正确埋设与可靠封孔
- 埋设前饱和用土工布和细砂包裹，浸泡 2 小时以上至饱和。

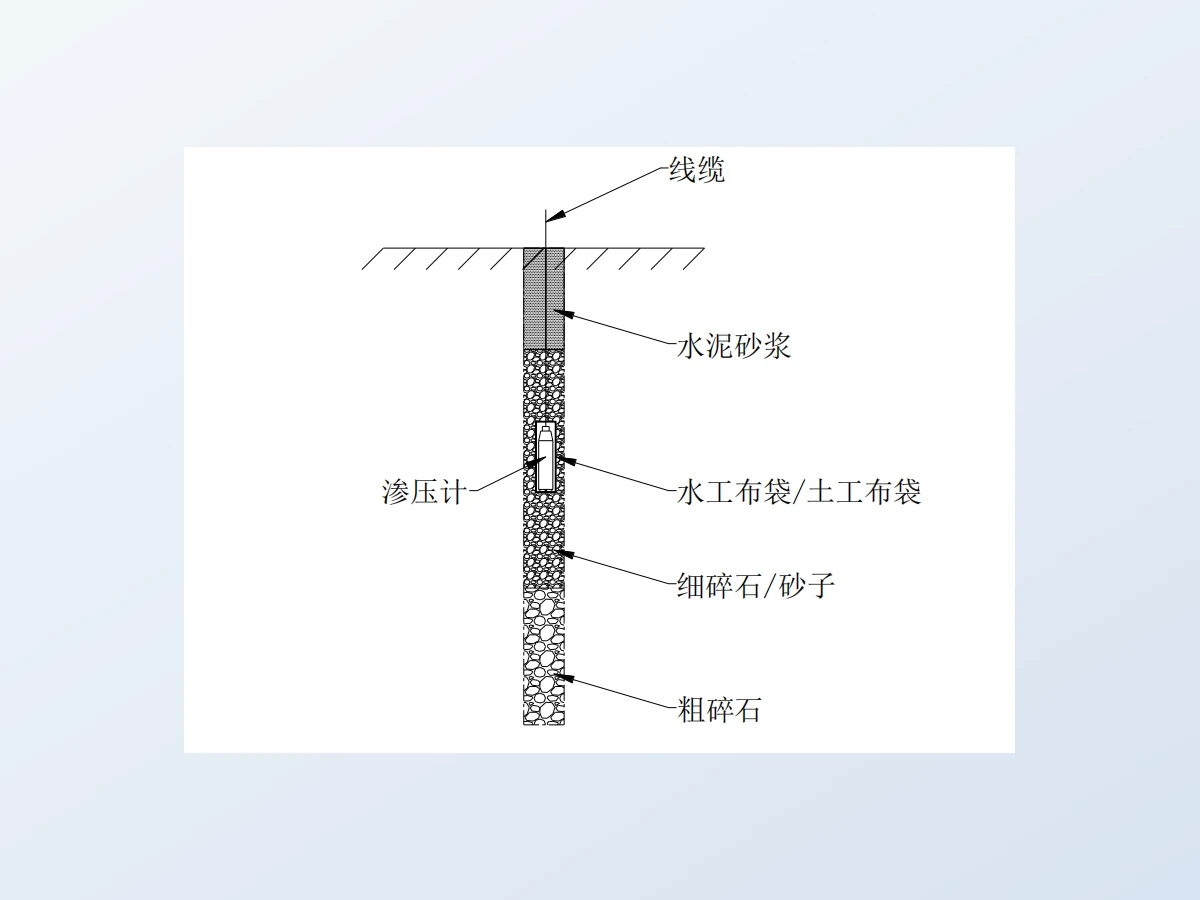

- 基岩面埋设钻孔（φ50～φ90 mm）后回填砾石，放入砂袋包裹的渗压计，再封孔浇筑。
- 土基深部埋设钻孔（≥91 mm），孔底中粗砂与细砂滤层，上部膨润土浆封隔。
- 隧洞围岩埋设钻孔（φ110 mm），砂袋缓推至孔底，外侧填粗砂并以水泥砂浆回填至孔口。
实际孔径、孔深、滤层、封隔和线缆保护由项目设计或技术人员确认。
核心参数
用于初步选型的核心参数
依据 B080101《渗压计产品资料》V1.0（2026-09-16）整理。
压力测量
- 量程
- 1 / 1.6 / 2.5 / 4 MPa；大量程可定制
- 测量精度
- 典型值 ±0.05%FS
- 分辨率
- 0.008%FS
- 非线性度
- ±0.05%FS
- 响应时间
- 典型值 < 2 ms
- 允许过载
- 200%（短时）
- 年稳定性
- ≤ ±0.1%FS/年
采集与通信
- 采样／输出
- 20 Hz / 1 Hz
- 通讯接口
- RS485
- 通讯协议
- Modbus
- 工作电压
- DC 9～24 V
- 工作电流
- 典型值 16 mA@DC12V
- 线缆接口
- 4 芯线缆接线
温度与结构
- 测温范围
- -40℃～125℃
- 温度误差
- ±2℃
- 温度分辨率
- 0.1℃
- 温度补偿
- -10℃～70℃
- 工作温度
- -45℃～85℃
- 产品尺寸
- Φ28 × 128 mm
- 外壳／防护
- 304 不锈钢／IP68
- 绝缘电阻
- ≥ 50 MΩ
表中参数为当前标准型号或典型配置，具体以对应型号技术规格书及合同约定为准。
常见问题
选型与部署中的常见问题
量程如何选择？
按预期最大孔隙水压力选型；资料列出 1／1.6／2.5／4 MPa 等规格，大量程可定制。
埋设前为什么要充分饱和？
建议用土工布和细砂包裹后浸泡 2 小时以上至饱和，减少气隙对初始读数的影响。
能否接入现有采集系统或第三方平台？
设备提供 RS485-Modbus 数字输出，可经采集器、PLC 或边缘网关接入安锐云或经确认的第三方系统。
典型精度与长期稳定性？
典型测量精度 ±0.05%FS、分辨率 0.008%FS，年稳定性 ≤ ±0.1%FS。
长期水下或埋设环境是否适用？
304 不锈钢壳体、IP68 防护与防堵引压结构，适用于潮湿、水下及长期埋设监测场景。
从项目开始
把工程场景、预期压力和埋设条件告诉我们
请准备监测对象、最大水头或压力、埋深、测点数量、孔径与回填条件、线缆距离、供电通信和平台接入要求。
