三维流线翻斗
下垂式弧面导流尖配合全不锈钢水路，使翻水更流畅，并具备自涤灰尘、便于清洗维护的特点。
WORKING PRINCIPLE
从降水汇集到数字雨量数据

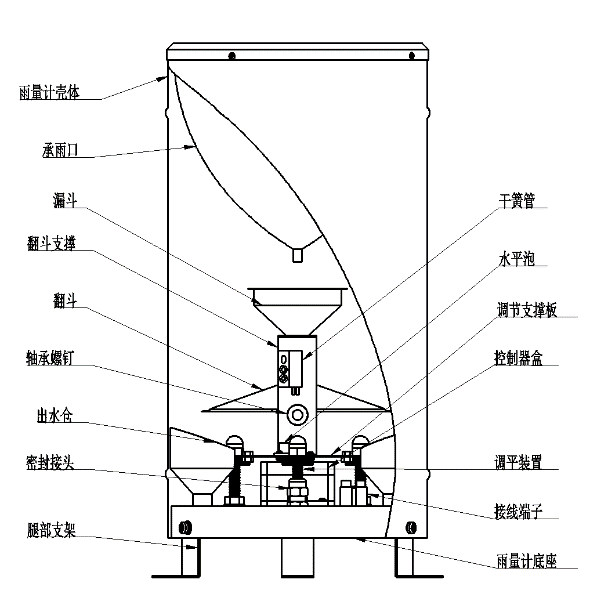

φ200 mm 承雨口汇集降水，经漏斗进入翻斗。翻斗达到设定水量后翻转，磁钢触发干簧管输出脉冲，再由设备换算为 RS485 Modbus-RTU 数据；默认每次翻斗对应 0.2 mm 降雨量。
- 01承雨口汇集降水
- 02漏斗导入翻斗
- 03定量翻转计数
- 04干簧管输出脉冲
- 05转换为 RS485 数据
CORE CAPABILITIES
精准计量、便捷安装与长期在线监测
出厂装配锁定

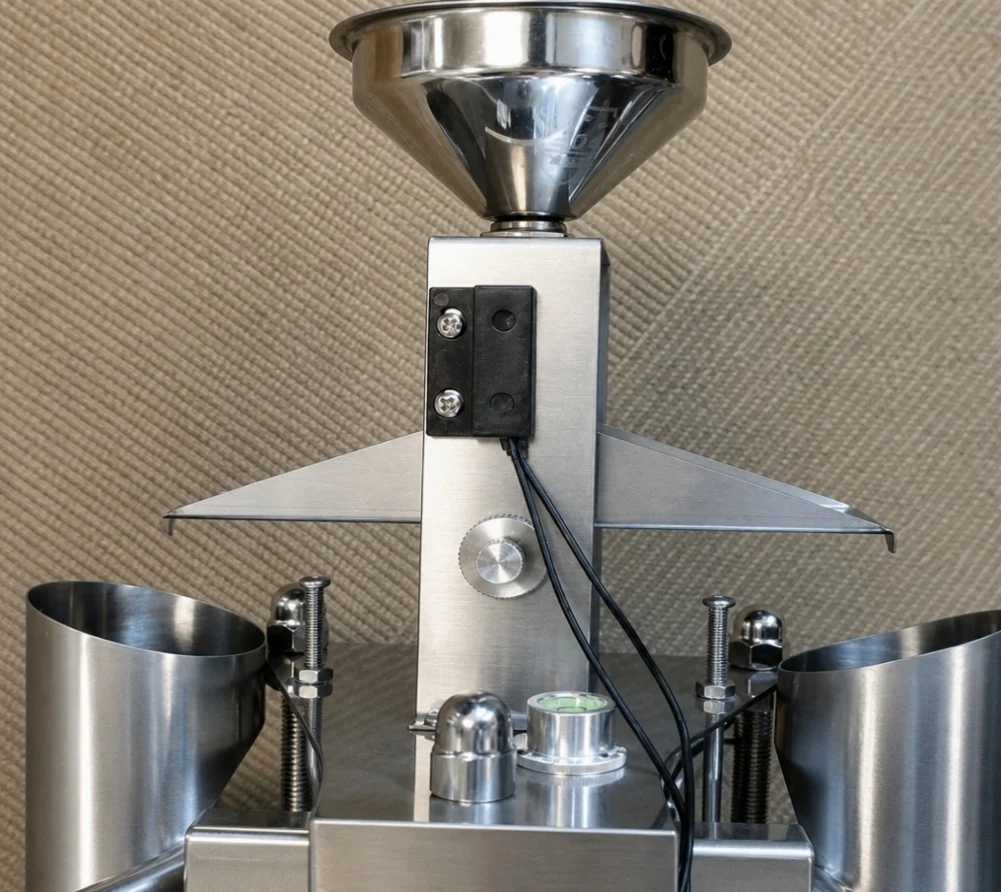

翻斗轴套一体化定位，内部机构出厂装配；倾角基点与磁钢、干簧管耦合距离同步调定并漆封。
宽电压低功耗
支持 DC 4.5～30 V，最大功耗 0.24 W，可按项目配合太阳能或蓄电池用于野外测点。
直接数字读数
脉冲在设备端转换为 RS485 Modbus-RTU 数据，采集端可直接读取降雨量，无需二次换算。
DATA PATH
从雨量计到实时监测与阈值预警

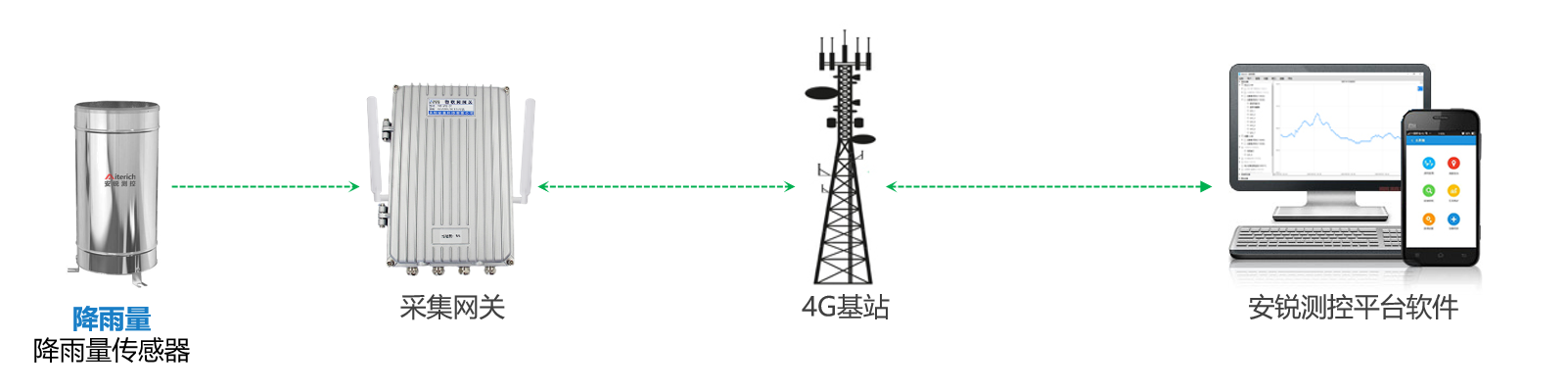

雨量计通过 RS485 Modbus-RTU 接入采集网关；接入安锐科技平台后，可在电脑和手机查看实时值、过程曲线及历史数据，并按项目配置阈值预警与第三方系统对接。
雨量计翻斗计量→RS485Modbus-RTU→采集网关数据采集与回传→监测平台实时、曲线与历史
APPLICATION SCENARIOS
需要连续掌握降雨过程的监测场景
场景仅表示适用类型，不代表特定客户案例或量化效果。
气象与水文
降雨事件、累计雨量与过程变化监测。
边坡与地质灾害
为降雨入渗影响分析提供雨量数据。
城市内涝
为积水风险研判补充降雨过程数据。
水库与流域
用于库区、流域及水利设施周边。
智慧农业
为农田水分与灌溉管理提供输入。
基坑与施工
记录施工期降雨过程，辅助安全管理。
INSTALLATION GATE
基础稳定、承雨口水平、翻斗组件复核

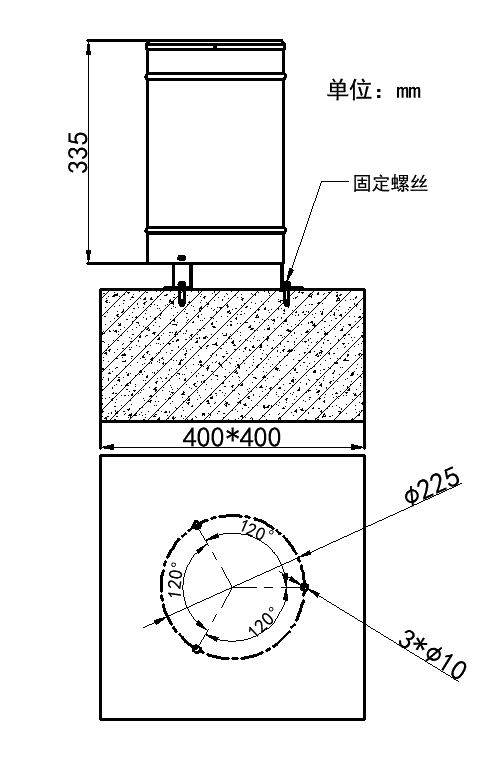

- 制作基础地面或屋顶浇筑水平水泥基础，高度不小于 30 cm，平面 40 × 40 cm 或直径 40 cm。
- 保证净空承雨口距地约 70 cm，周围 3～5 m 内避免高于器口的遮蔽物。
- 固定仪器在 φ225 mm 圆周上以 120° 均布 3 个 φ10 mm、深 8～10 cm 的孔并安装膨胀螺栓。
- 调平承雨口底座置于调高支承螺母上，调至承雨口水平后锁紧。
- 复核翻斗取下外筒，调节螺母使水平泡居中，锁紧穹顶螺母后再次复核。
CORE PARAMETERS
最新版资料确认的核心参数
- 承雨口径
- φ200 mm
- 刃口锐角
- 40°～45°
- 分辨率
- 默认 0.2 mm；可选 0.1 / 0.5 mm
- 测量误差
- ±0.32 mm（模拟降雨 4 mm/min）
- 雨强范围
- 0～4 mm/min；允许通过最大 8 mm/min
- 通信协议
- Modbus-RTU
- 工作电压
- DC 4.5～30 V
- 最大功耗
- 0.24 W
- 工作温度
- 0～55℃
- 相对湿度
- <95% RH（40℃）
选型提示：分辨率规格、配套采集网关、供电方式、告警方式及平台接口需在下单前确认。
FAQ
选型与安装前的常见问题
如何计算降雨量？
翻斗达到设定水量后翻转并输出脉冲，设备端按翻斗次数换算降雨量，默认每次对应 0.2 mm。
能否直接读取数字数据？
支持 RS485 Modbus-RTU，采集端可直接读取降雨量；寄存器与通信参数以正式说明为准。
可选择哪些分辨率？
默认 0.2 mm，可选 0.1 mm 或 0.5 mm；具体规格和供货周期应在下单前确认。
平台能查看哪些信息？
接入安锐科技平台后，可查看实时降雨量、过程曲线和历史数据；电脑与手机访问、采集周期和数据保存策略按项目配置。
短信、声光和第三方接口是否由雨量计直接提供？
不是。相关能力需配套采集网关、平台和执行设备，并按项目配置 MQTT、HTTP、短信、平台弹窗或现场声光联动。
START WITH YOUR SITE
把场景、安装环境与接入要求告诉我们
请准备地点、供电、线缆距离、采集周期、通信方式和数据系统要求。
