二线供电通信共传
一条 2 芯线缆同时传输 RS485 信号和直流电源，减少线缆、接头及端子数量。
采集与接入 · 协议转换

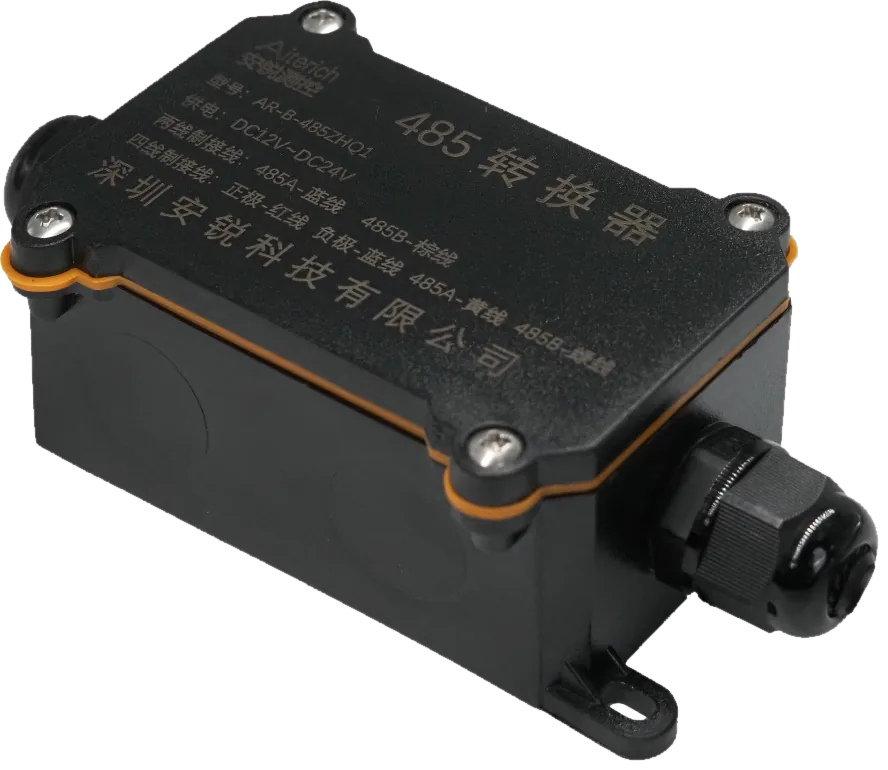

RS485 2/4线转换器
二芯供电通信与四芯设备之间的灵活转换
与配套主机组成二线供电通信系统，在同一对线缆上传输电源和通信数据，并在设备端转换为常规电源＋RS485 四线接口。
工程痛点

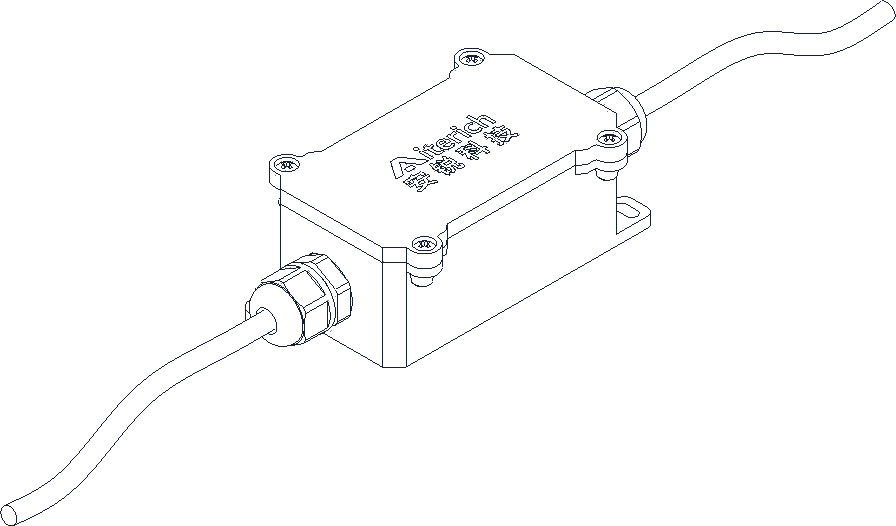

传统四线方案，增加的不只是两根线
传统 RS485 设备通常需要电源正、电源负、485A 和 485B。线路、接头和端子越多，现场接错、松动、压降和排查难度越容易累积，转化为施工、返工和交付成本。
- 线路与接头更多，布线工作量和施工成本增加
- 电源极性与通讯极性容易接错，造成返工
- 长距离供电压降可能引发设备掉线或通讯不稳定
- 故障点多、排查困难，往往需要专业人员到场
产品特点
少布线、易兼容、轻交付
无极性供电设计
内部整流全桥，供电接线无需区分正负极，降低接反与返工风险。
二线四线透明转换
兼容传统四线制 RS485 传感器与采集设备；电源、RX、TX 指示灯辅助确认运行状态。
安装调试更轻量
现场以固定、接线与通电为主；安锐可远程提供接线指导、调试与平台接入支持。
核心价值
现场轻实施，项目快交付
轻量化现场实施
标准化结构与接口，降低专业安装人员投入及实施成本。
远程化技术交付
远程完成接线核验、协议配置、调试与平台上线，缩短联网和验收周期。
全栈自主研发
传感器、采集、通信与云平台统一架构，项目问题由安锐统一响应。
标准化快速复制
有线、4G 与云平台灵活组合，支持项目快速部署与规模化复制。

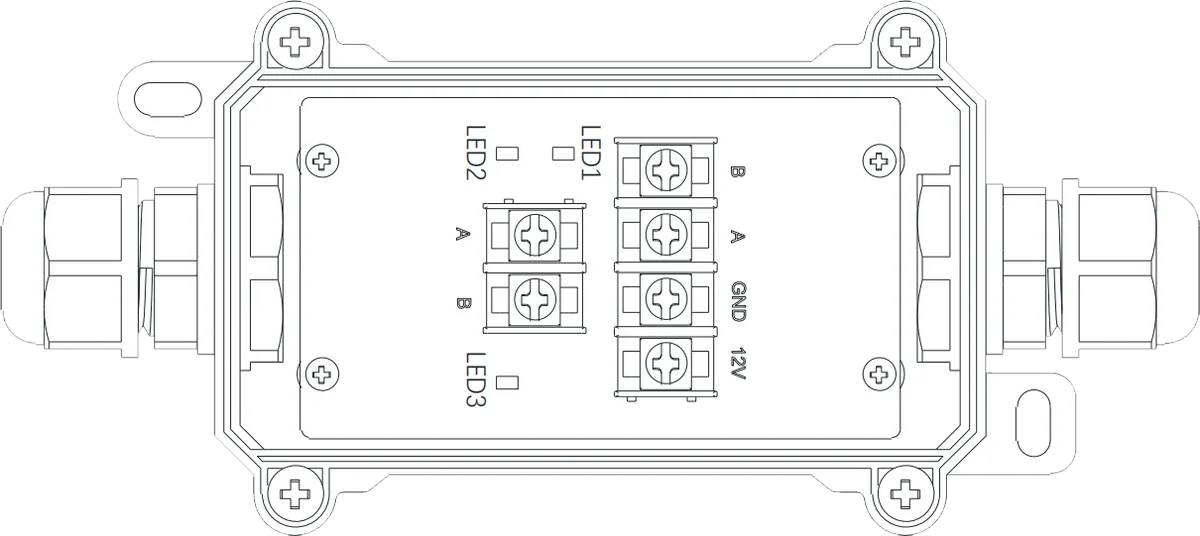

接线与结构
二芯总线与四芯设备之间的转换关系
正式接线前请按对应型号接线标识和项目图纸复核供电电压、线色、端子及主机兼容性。
配套主机侧两芯供电通信
→- 485A · 蓝线
- 485B · 红线
协议转换器供电与通信分离无极性供电设计电源／RX／TX 状态可视
设备侧四芯标准接线
- V+ · 红线
- GND · 蓝线
- 485A · 黄线
- 485B · 绿线
系统链路
位于配套主机与传统 RS485 设备之间
协议转换器承担两芯供电通信与四芯标准接线之间的转换；配套主机、设备协议、供电和上层采集平台仍需按项目共同确认。
01配套主机二线供电通信接口→02协议转换器供电与通信分离→03传统 RS485 设备电源正负 + 485A／B→04采集与项目系统按设备协议和项目配置接入
核心参数
用于初步选型的核心参数
依据 B020801《转换器产品资料》V1.0（2026-09-11）整理。
通信与供电
- 通讯接口
- RS485
- 工作电压
- DC12～30V
- 典型工作电流
- 30mA@DC12V
环境与结构
- 工作温度
- -45℃～85℃
- 防护等级
- IP68
- 外壳材质
- PC 阻燃
- 产品尺寸
- 140 × 63 × 42 mm
- 安装方式
- 钻孔 / 胶粘 / 悬挂安装
表中参数为当前标准型号或典型配置，具体以对应型号技术规格书及合同约定为准。
常见问题
接入与选型中的常见问题
能否替代任意 RS485 中继或延长器？
不能。本产品须与安锐配套主机组成二线供电通信系统，不承担通用 RS485 网络中继角色。
二线侧接反会怎样？
二线侧采用整流全桥设计，供电无极性；仍须按主机与项目要求核对通信线与设备兼容性。
可接入哪些传统设备？
设备侧输出常规电源正负与 RS485 A/B 四线接口，具体设备协议、供电与地址需逐项确认。
选型前需要准备什么？
请提供配套主机型号、传统设备清单、线长、供电、采集周期及平台接入要求。
从项目开始
把主机型号、设备清单与线长条件告诉我们
工程师将结合二线总线容量、传统设备供电、接线方式与平台要求，完成初步接入判断。
