桥梁结构健康监测｜桥梁自动化监测设备｜桥梁挠度监测｜
桥梁智能预警系统｜桥梁索力监测｜桥梁智能运维
适用阶段：
桥梁施工期 · 桥梁运营期 · 桥梁精细化养护期
获取桥梁监测定制方案 ｜ 下载设备技术资料
一、为什么桥梁工程必须进行结构健康自动化监测？
桥梁是铁路、公路、城市交通体系中的关键基础设施，长期承受车流荷载、温度变化、环境侵蚀以及突发极端工况的综合作用。随着桥梁服役年限增长和交通量持续增加，结构性能退化、裂缝发展、挠度增大、支座老化等问题日益突出，直接威胁交通通行安全。
大量工程实践表明，桥梁的安全隐患多源于结构性能的渐进性退化，而非突发断裂，因此实时、连续的健康监测尤为重要。在以下情况下，自动化监测需求更为迫切：
- 特大桥、跨江跨谷桥、高墩桥等关键枢纽桥梁的长期运营安全保障；
- 高铁桥梁、重载公路桥梁等承受高频、大荷载作用的桥梁；
- 服役年限较长、结构性能退化明显的老旧桥梁；
- 受基坑开挖、隧道掘进等周边施工影响的既有桥梁；
- 追求精细化养护、智能运维的现代桥梁管理需求。

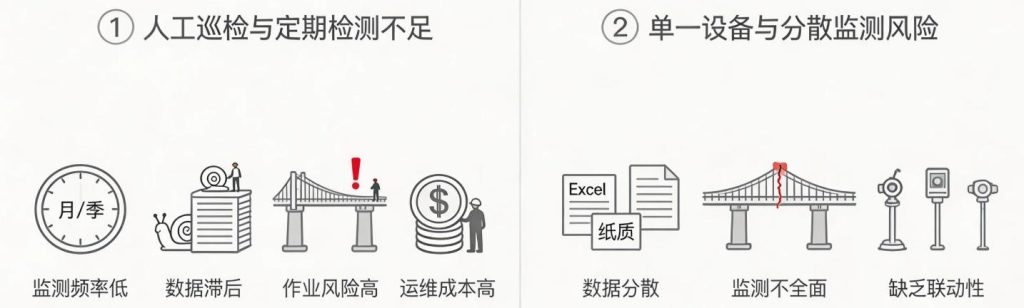

二、传统桥梁监测方式存在的局限
① 人工巡检与定期检测的不足
- 监测频率低：通常以月度或季度检测为主，无法捕捉桥梁在列车、重载车辆作用下的瞬态响应与突变过程；
- 数据滞后：现场测量→整理→报告周期长，难以及时支撑运营单位和养护单位的快速决策；
- 作业风险高：高墩桥、特大桥、跨江跨谷桥梁等位置人工上桥工作难度大、安全隐患突出；
- 运维成本高：长期依赖专业人员现场操作，人工成本与时间成本居高不下。
②单一设备与分散监测的风险
- 数据分散：全站仪、位移计、应变计等数据分散在Excel和纸质记录中，难以形成完整的桥梁结构健康档案；
- 监测不全面：仅针对单一指标（如沉降、裂缝）监测，无法实现桥梁结构的全方位健康评估；
- 缺乏联动性：各监测设备独立运行，数据无法融合分析，难以精准识别结构隐患。
因此，桥梁工程迫切需要一套适合长期在线运行、全方位、智能化的结构健康自动化监测与预警系统。
三、安锐桥梁结构健康自动化监测与预警系统：核心解决方案
安锐桥梁结构健康自动化监测与预警系统，是深圳安锐科技（安锐测控）依托自研传感器、网关设备和“安锐测控云平台”，专为桥梁工程打造的全链路健康监测解决方案，覆盖从桥梁关键构件感知到云端智能分析预警的全过程，已在多座铁路桥、公路桥、城市高架桥中得到工程验证。
系统采用“自研传感器 + 边缘采集网关 + 安锐测控云平台”的架构，可实现桥梁挠度、沉降、索力、倾角、振动、支座位移、裂缝、应力等关键指标的在线监测与预警，为日常养护、病害识别、加固改造和运营管理提供可靠数据支撑。
四、系统工作原理
安锐桥梁监测系统通过“感知-采集-传输-分析-预警”的全流程闭环，实现桥梁结构健康的实时管控，具体原理如下：
- 感知层采集：各类自研传感器（动力水准仪、变焦视觉位移监测仪等）布设于桥梁关键部位，实时捕捉结构变形、受力、振动及环境参数；
- 边缘层处理：安锐自研多通道采集网关与物联网网关接收传感器数据，在现场完成滤波、指标统计、阈值判断与本地报警，同时实现数据本地备份；
- 传输层联动：通过4G/有线以太网/光纤等多种通讯方式，实现数据加密传输，断网时可本地缓存并自动补传，保障数据安全可靠；

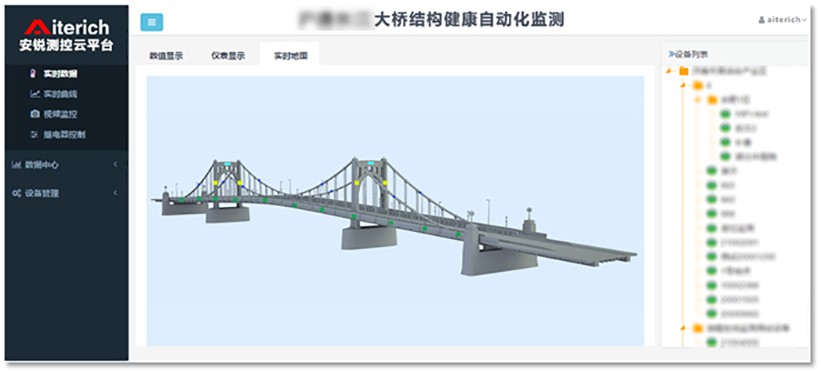

- 云端层分析：安锐测控云平台对上传数据进行集中管理、融合分析，生成健康评估报告，触发多级预警，支撑管理人员快速决策。
五、桥梁场景下的核心应用形式

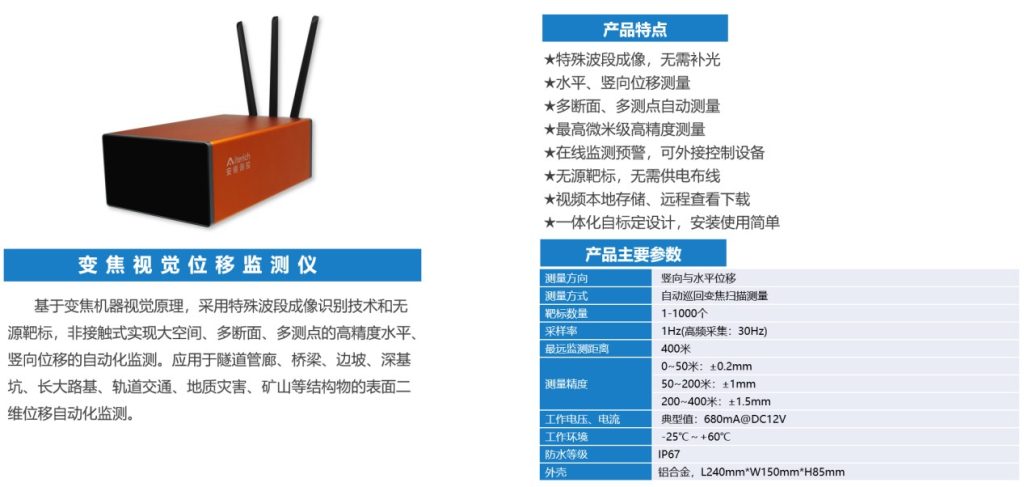

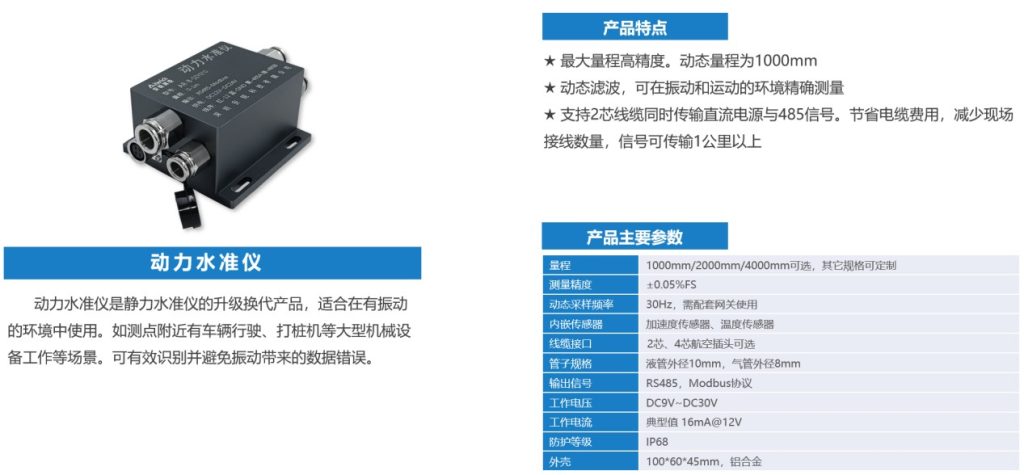

🔹 挠度与竖向位移监测（动力水准仪 + 变焦视觉位移监测仪）
- 监测桥梁跨中挠度、跨中相邻测点的相对位移及支点、桥墩顶沉降；
- 实现列车或重载车队通过时的动态位移监测和超限报警；
- 适用场景：高铁桥梁、重载铁路、公路特大桥和城市高架桥。

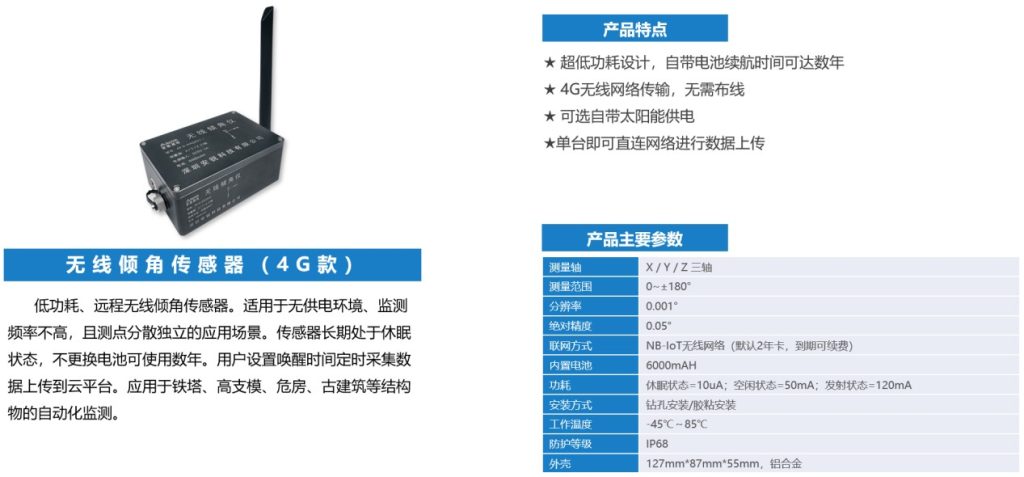

🔹 桥墩/桥塔倾斜与线形监测（倾角仪）
- 监测主墩、桥塔在纵横向的倾斜变化，配合沉降和位移数据分析整体线形变化与基础稳定性；
- 适用场景：高墩桥、斜拉桥、拱桥等结构。

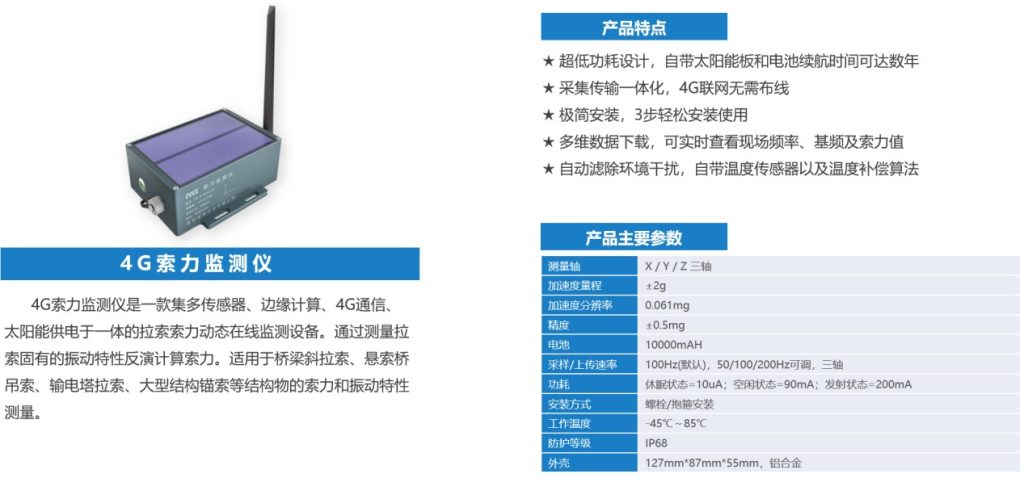

🔹 索力与内力监测（索力计 / 应变计）
- 对斜拉索、吊杆、锚索张力进行实时监测，对主梁关键截面布设应变计，掌握受力变化；
- 用于评估结构安全储备、识别超载与局部损伤。

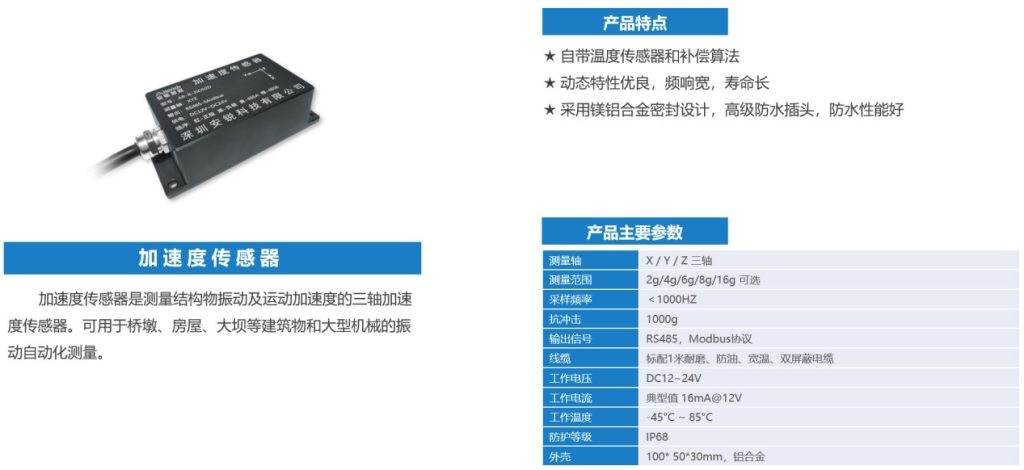

🔹 振动特性与动力响应监测（振动加速度传感器）
- 获取桥梁自振频率、阻尼比和主要振型变化；
- 在列车、重载车队、强风等工况下分析动力响应，为桥梁结构健康评估提供依据。

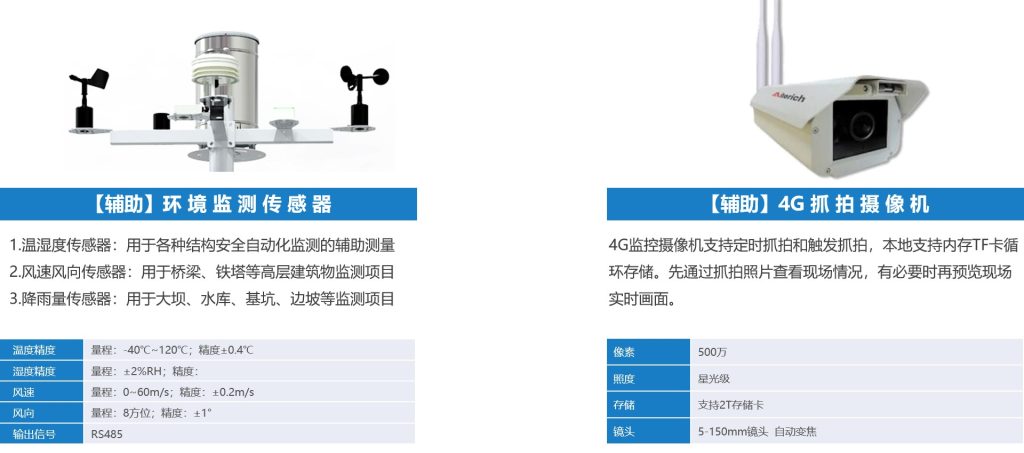

🔹 环境量监测（温湿度、风速、雨量等传感器）
- 监测温度、风速风向、雨量、水位等环境参数；
- 为分析结构响应变化和异常行为提供背景信息。
六、与传统监测方式相比的优势（桥梁场景）
对比项 | 传统监测方式 | 安锐自动化监测系统 |
数据获取 | 人工定期测量 | 自动连续采集 |
数据连续性 | 低，易遗漏瞬态变化 | 高，可捕捉实时动态响应 |
桥梁适应性 | 一般，高风险点位难以覆盖 | 高，适配各类桥梁，无死角监测 |
长期运行 | 运维成本高，依赖人工 | 适合长期在线，运维便捷，成本可控 |
风险识别 | 滞后，难以及时发现隐患 | 提前预警，可捕捉突变过程，快速响应 |
数据管理 | 分散存储，难以整合分析 | 云端集中管理，形成完整健康档案 |
安锐自动化监测系统可全面替代传统人工巡检方式，同时弥补单一设备监测的不足，实现桥梁结构健康的精细化、智能化管理。

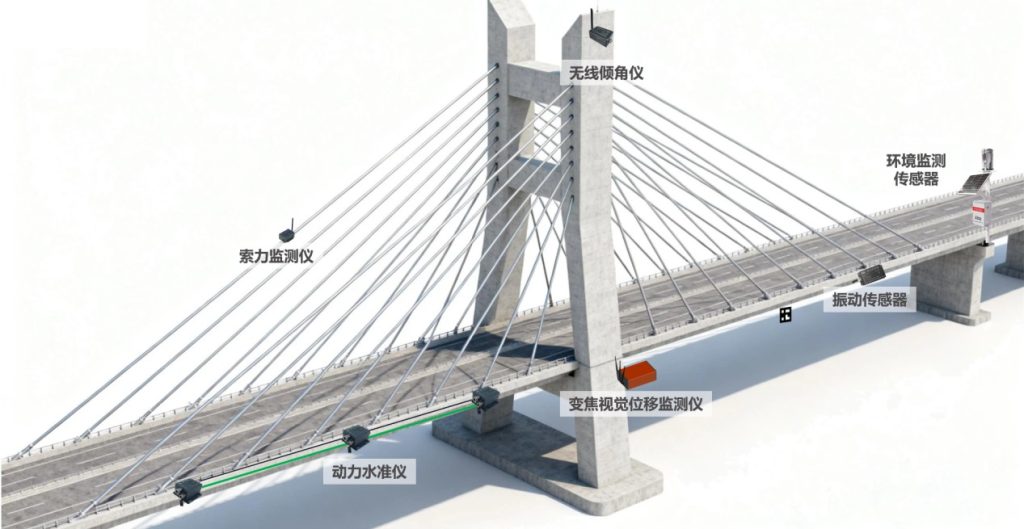

七、典型桥梁监测系统配置
安锐桥梁监测系统可根据桥型、规模及监测需求灵活调整配置，核心设备组合如下：
- 核心监测设备：动力水准仪（挠度/沉降）、变焦视觉位移监测仪（多点二维位移）、三轴倾角传感器（倾斜/线形）、索力计/测力计（索力/内力）、振动加速度传感器（振动特性）；
- 辅助监测设备：应变计、温湿度传感器、风速传感器、雨量传感器等；
- 数据采集设备：安锐多通道采集网关、物联网采集仪（支持多种信号接入，内置边缘计算）；
- 数据应用平台：安锐测控云平台（多桥梁集中管理、可视化分析、多级预警）。
通过多源数据融合，可实现对桥梁结构状态的综合判断，为运维决策提供全面支撑。

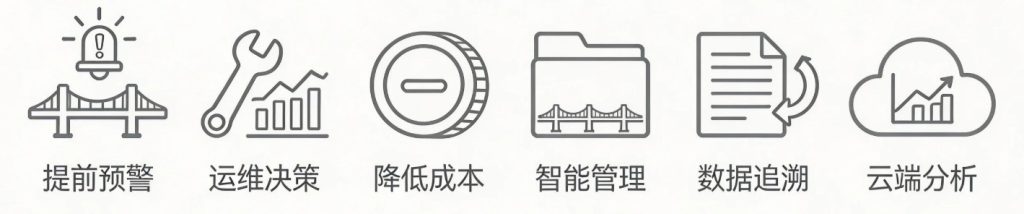

八、工程应用价值（桥梁业主 / 养护单位视角）
- 提前识别风险：由“事后分析”转为“过程感知”，捕捉结构突变过程，提前预警安全隐患，保障通行安全；
- 辅助运维决策：为日常养护、病害识别、加固改造提供精准数据支撑，优化养护方案，减少盲目养护；
- 降低运营成本：减少人工巡检频率，降低人工成本与作业风险，延长桥梁使用寿命；
- 实现智能管理：形成完整的桥梁结构健康档案，支持多桥梁集中管理，推动桥梁运维向精细化、智能化转型；
- 数据可追溯：自动生成各类报表，数据支持导出，为桥梁全生命周期管理提供依据。
九、适用桥梁类型
- 高速铁路桥梁、重载铁路桥梁；
- 城市快速路高架桥、城市轨道交通桥梁；
- 公路特大桥、跨江跨谷桥梁、高墩桥；
- 斜拉桥、拱桥、简支梁桥、连续刚构桥等各类桥型；
重要景观桥、老旧桥梁、受周边施工影响的既有桥梁。
十、资料下载（桥梁专用）
🔒《桥梁结构健康自动化监测与预警系统技术方案（PDF）》
🔒《安锐桥梁监测核心设备参数手册》
点击下载
十一、常见问题（FAQ｜桥梁工程）
Q1：安锐桥梁监测系统适合在桥梁施工期安装吗？ |
A：适合，系统可在施工期部署，持续运行至运营期，实现桥梁施工期与运营期的全生命周期健康监测。 |
Q2：系统能否与业主现有监控平台对接？ |
A：可以，安锐测控云平台具备开放接口，可与业主现有监控平台、铁路局/公路局综合运维平台无缝对接。 |
Q3：高湿、强振动、极端温度等桥梁复杂环境，会影响设备稳定性吗？ |
A：不会，核心设备均采用工业级设计，防护等级可达IP67/IP68，适配桥梁复杂环境，具备良好的抗振动、抗干扰、宽温适应性。 |
Q4：系统的监测参数和预警阈值可以自定义吗？ |
A：可以，可根据桥梁类型、规范要求及项目实际需求，自定义监测参数、采样频率和“关注/预警/报警”多级阈值。 |
Q5：系统安装复杂吗？是否会影响桥梁正常运营？ |
A：安装简单，核心设备采用模块化设计，部分设备支持非接触式安装，施工周期短，可在桥梁正常运营期间安装，不影响交通通行。 |
