水利大坝安全自动化监测与预警系统解决方案

水利大坝安全监测｜大坝自动化监测系统｜大坝渗流监测｜坝体变形监测｜水库大坝在线监测

适用阶段：

水库建设期・大坝运营期・病险水库除险加固期・汛期安全管控期

获取大坝监测定制方案｜下载设备技术资料

一、为什么水利大坝必须开展结构安全自动化监测？

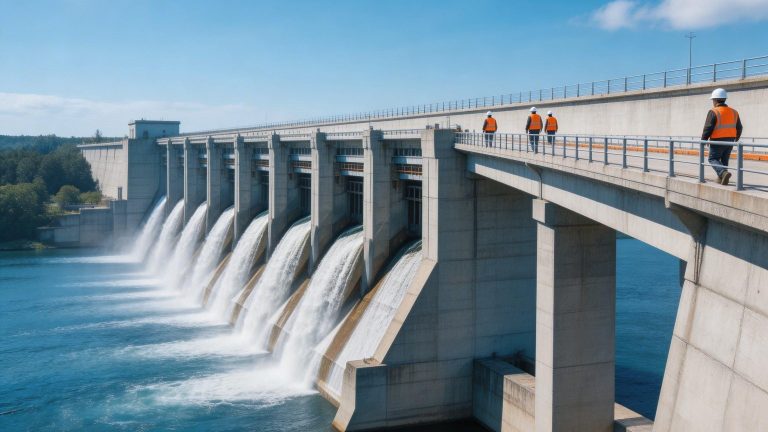

水库大坝是承担防洪、供水、发电、灌溉及生态调节等核心功能的关键水利基础设施，一旦发生坝体失稳、渗漏失控、溃坝等事故，将对下游城市、工业园区及居民生命财产造成不可挽回的灾难性损失，大坝安全监测始终是水利行业安全管控的核心工作。

在长期运行过程中，大坝始终面临多重安全风险挑战：

水位周期性变化、温度应力、冻融循环等长期荷载作用，引发结构渐进性损伤
地震、洪水、暴雨、上游泥沙淤积等极端工况，带来突发性结构安全风险
坝基渗漏加剧、坝肩岩体松动、库区边坡滑坡等外部因素，持续威胁坝体整体稳定

大量水利工程事故案例表明，大坝安全事故的发生，多源于结构变形、渗流异常等隐患的长期累积未被及时发现，因此对大坝开展全时段、全覆盖的结构安全监测，是防范水利工程重大安全风险的必要举措。

二、传统大坝安全监测方式存在的核心局限

当前多数水库仍采用传统人工监测为主的管控模式，在工程规模扩大、风险等级提升的背景下，已无法满足现代水利工程安全管理的核心需求，核心短板集中在以下两方面：

①人工定期监测的核心不足

监测频率有限，数据严重滞后，难以及时捕捉坝体变形、渗流的动态变化过程
依赖人工操作与现场环境，受天气、地形、人员专业能力影响大，测量误差不可控
长期运维成本高，汛期、极端天气下人工巡检存在重大安全隐患
纸质记录为主，数据分散，难以开展长期趋势分析与结构健康综合评估

②单一分散监测的管控风险

仅针对坝体局部点位开展监测，无法形成 “坝体 – 坝基 – 坝肩 – 库岸” 的全维度监测体系
缺乏多源数据融合分析能力，无法精准定位异常诱因，对早期风险识别能力严重不足
无自动化预警体系，隐患发现、响应、处置全流程滞后，难以实现分级响应与闭环管理

因此，水利行业迫切需要一套可长期在线运行、全维度覆盖、自动化预警的大坝结构安全监测解决方案。

三、安锐测控水利大坝自动化监测系统：面向水利行业的全栈式监测解决方案

安锐测控水利大坝结构安全自动化监测预警系统，是深圳安锐科技基于十余年结构健康监测行业深耕经验，专为水利大坝场景打造的一体化监测方案。

方案依托安锐自研的静力水准仪、动力水准仪、各类倾角仪、节段式位移计、变焦视觉位移监测仪、索力计等全系列高精度传感器，搭配自主研发的安锐测控云平台，构建了从前端感知、边缘计算、数据传输到云端分析、智能预警的全链路监测体系，全面适配混凝土重力坝、拱坝、土石坝、浆砌石坝等各类坝型及其附属建筑物的安全监测需求。

四、水利大坝自动化监测系统的总体架构与工作原理

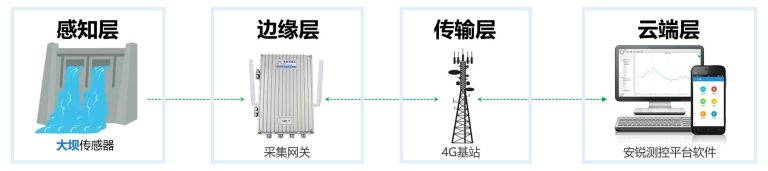

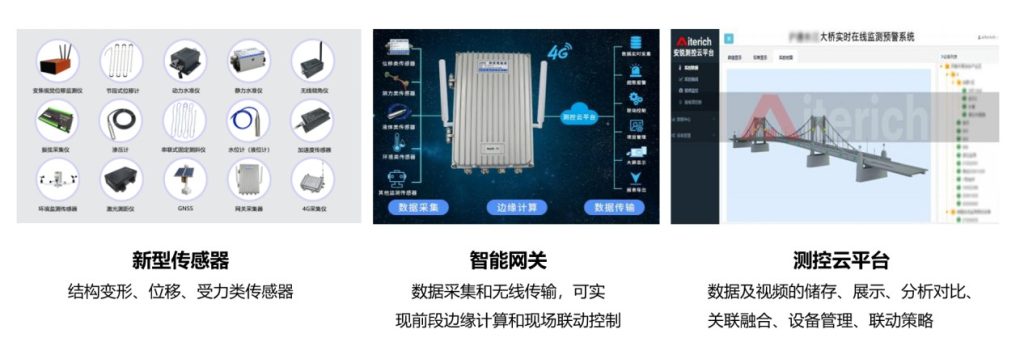

安锐水利大坝安全监测系统采用 “前端传感器 + 边缘采集与控制 + 通讯网络 + 安锐测控云平台” 的四层整体架构，构建从坝体现场到云端管控的完整监测闭环，核心工作原理如下：

感知层（前端传感器）：在坝体、坝基、坝肩、库岸等关键点位布设多类型传感器，实时采集坝体变形、渗流、应力应变、环境量等全维度数据，是整个系统的感知神经末梢。
采集与边缘测控层：通过自研多通道数据采集仪与物联网网关，完成多类型传感器数据的汇聚、初步处理，具备边缘计算能力，可在现场完成阈值判断、本地报警、联动控制等功能，实现前端自主响应。
通讯传输层：支持 4G/5G 专网、有线以太网、光纤等多种通信方式，具备断点缓存和自动补传机制，保障山区、库区等复杂环境下的数据传输稳定可靠。

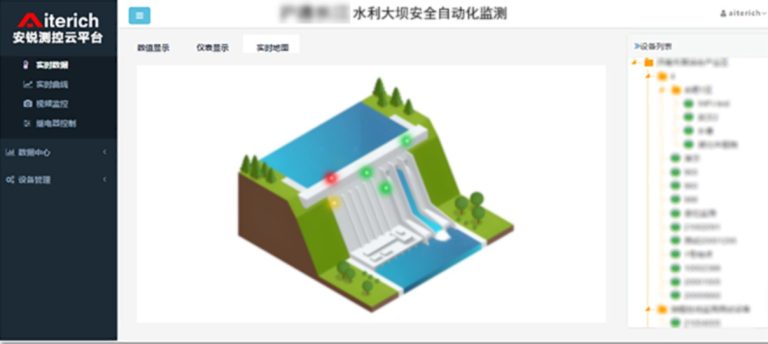

数据与应用层（安锐测控云平台）：接收全量监测数据，完成数据存储、融合分析、可视化展示、智能分级预警、报表生成等功能，同时支持与上级水利信息化平台无缝对接，实现大坝安全的远程集中管控。

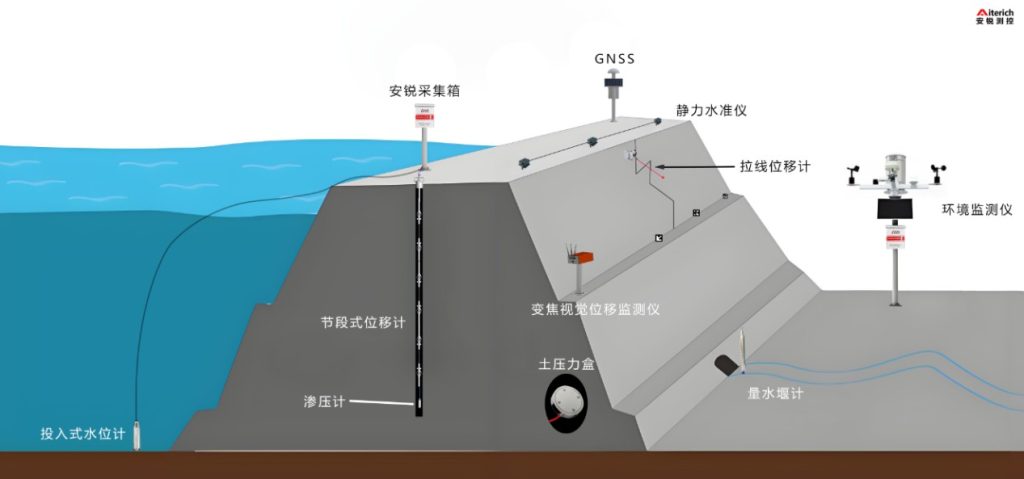

五、水库大坝场景下的核心监测内容与布点方案

安锐大坝在线监测系统可结合不同坝型、风险等级与工程需求定制化设计，核心监测内容如下：

1. 坝体变形监测（水平位移 / 竖向沉降）

监测目标：坝顶和坝身的竖向沉降、水平位移，以及大坝整体线形变化
推荐设备：静力水准仪 / 动力水准仪、节段式位移计、变焦视觉位移监测仪
应用价值：构建大坝变形监测剖面，评估大坝结构整体稳定性和变形趋势，是大坝结构健康监测的核心基础数据

2. 坝体倾斜与整体稳定监测

监测目标：重力坝、拱坝的整体倾斜和局部构件倾斜变化，坝肩、溢洪道边墩、下游建筑物的倾斜异常
推荐设备：有线 / 无线三轴 / 双轴倾角仪，布设于坝顶、坝身、坝肩及附属建筑物
应用价值：实时监测大坝在水位变化、地震或长期运行作用下的姿态变化，辅助结构稳定性分析与风险研判

3. 坝体内部位移监测

监测目标：坝体内部、坝基、库岸深部的水平位移监测

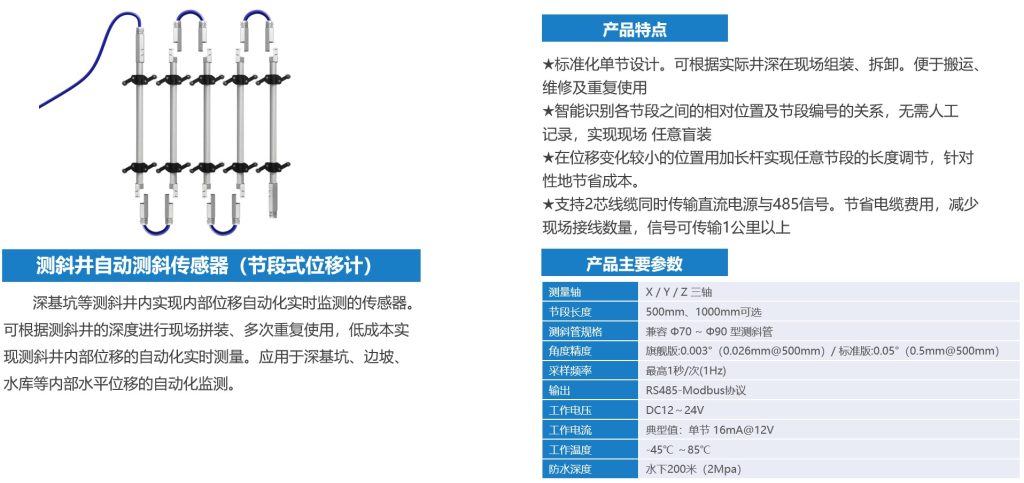

推荐设备：节段式位移计搭配安锐采集系统
应用价值：实时捕捉大坝内部形变位移，实现深部位移的自动化连续监测，提前识别内部结构松动、滑移隐患

4. 渗流与孔隙水压力监测（大坝渗流监测）

监测目标：坝体、坝基与坝肩岩体中的孔隙水压力、渗流量、渗流线位置与变化趋势

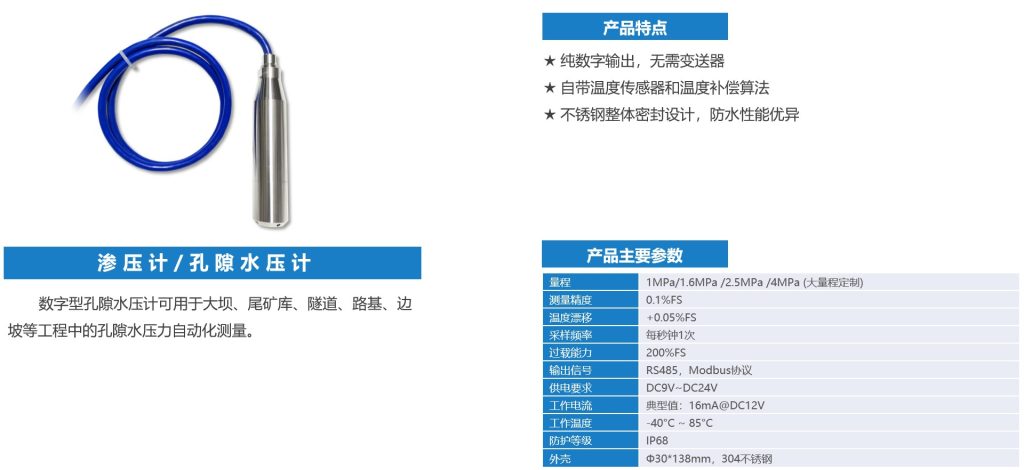

推荐设备：渗压计、渗流计、水位计，安装于坝体内部、坝基排水廊道、坝肩岩体、下游渗水区域等关键位置
应用价值：精准分析大坝及坝基渗流场变化，判断防渗与排水系统工作状况，提前防范渗透变形、管涌等重大渗流事故

5. 水位与环境监测

监测目标：上下游水位、库区水位变化，以及降雨量、温度等环境因素

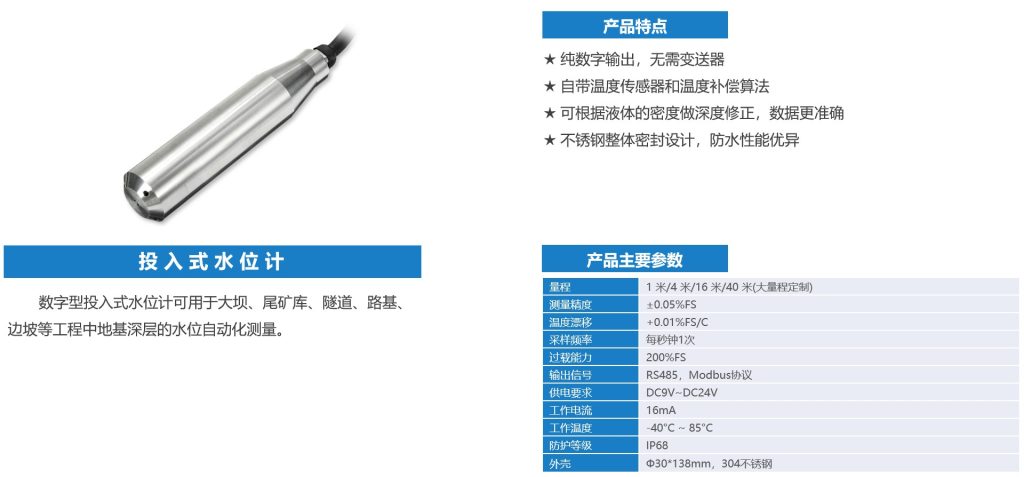

推荐设备：水位计、雨量计、温度传感器等接入安锐物联网采集网关
应用价值：为大坝变形、渗流监测结果提供背景边界条件，支撑对异常现象诱因的综合分析与精准研判

6. 库区边坡与下游建筑物监测（可选）

监测目标：库岸边坡、溢洪道边坡的表面位移与裂缝变化，下游桥梁、厂房等重要构筑物的位移与倾斜
推荐设备：变焦视觉位移监测仪、倾角仪、位移计
应用价值：构建 “坝体 + 库岸 + 下游构筑物” 的全域水利安全监测体系，实现全区域风险的一体化管控

六、自动化监测方案对比传统人工监测的核心优势

对比项	传统人工监测	安锐大坝自动化监测系统
数据获取	人工定期巡检测量	24 小时自动连续采集
数据连续性	低，仅能获取离散点位数据	高，可完整捕捉结构变化全过程
监测精度	受人员、环境影响大，误差不可控	微米级高精度测量，数据稳定可靠
环境适应性	差，极端天气、复杂地形无法作业	强，设备 IP67/IP68 防护，适配库区各类恶劣环境
预警响应	滞后，事后发现隐患	实时，多级阈值自动触发预警，提前识别风险
长期运维	人工成本高，持续投入大	一次部署长期运行，大幅降低人工巡检成本
数据管理	纸质 / 零散表格，难追溯、难分析	云端统一归档，自动生成报表，支持长期趋势分析
