基坑安全自动化监测与预警系统解决方案

基坑支护安全监测｜深基坑自动化监测系统｜基坑变形监测｜基坑在线监测｜围护结构深层位移监测

适用阶段：

基坑开挖期・支护施工期・主体结构施工期・基坑运维监测期・周边环境影响评估期

获取基坑监测定制方案｜下载设备技术资料

一、为什么基坑工程必须开展支护结构安全自动化监测？

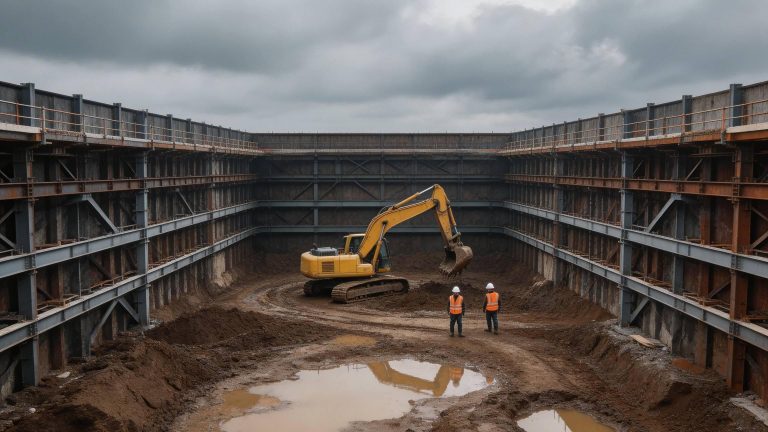

在城市轨道交通、超高层建筑、城市综合体及地下空间开发进程中，深基坑工程数量与规模持续增长。深基坑施工是高风险工程环节，支护结构变形失稳、周边建筑物沉降开裂、地表塌陷、管线变形损坏等风险并存，一旦失控，极易造成群死群伤的重大安全事故和巨额经济损失，基坑支护结构安全监测是工程安全管控的核心红线。

大量工程事故案例表明，基坑坍塌、周边结构损坏等重大风险，均源于支护结构变形、受力异常的渐进式累积未被及时发现，在以下场景中，基坑支护结构自动化监测尤为必要：

城市地铁车站、区间风井等地下工程深基坑施工
城市中心区超高层建筑、大型综合体的深基坑工程
紧邻既有建筑、桥梁、地铁线路、重要市政管线的高风险基坑
软土地区、水位变化敏感区域的深基坑工程

需全周期跟踪监测与后期沉降观测的基坑及周边受影响区域

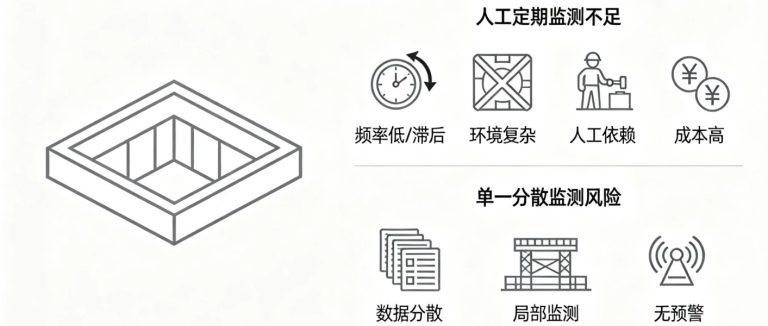

二、传统基坑监测方式存在的核心局限

当前多数基坑项目仍以传统人工监测为主要管控手段，在基坑施工风险高、工况变化快、环境复杂的背景下，已无法满足现代工程安全管理的核心需求，核心短板集中在以下两方面：

①人工定期监测的核心不足

监测频率低、数据严重滞后，多数项目仅能做到每日 1 次甚至数日 1 次测量，难以及时捕捉基坑变形的加速阶段和突变过程
作业环境复杂，施工现场狭窄、交叉作业频繁，人工基坑监测效率极低，同时存在高空、临边作业的重大安全风险
依赖人工操作，受人员专业能力、天气、地形等因素影响大，测量误差不可控，数据一致性差
长期运维成本高，全施工周期需持续投入大量测量人员与设备，综合成本居高不下

②单一分散监测的管控风险

监测单位、施工单位、监理单位数据各自记录，多停留在 Excel 表格和纸质报表中，数据分散，难以形成统一的基坑安全管控体系
仅针对局部点位开展表面监测，难以反映围护结构深层变形、支护体系受力的真实状态，对早期风险识别能力严重不足
缺乏连续的监测数据支撑，无自动化分级预警体系，隐患发现、响应、处置全流程滞后，很难实现真正意义上的风险前置管控

因此，深基坑工程迫切需要一套可长期在线运行、全维度覆盖、自动化预警的基坑支护结构安全监测解决方案。

三、安锐测控基坑自动化监测系统：面向基坑工程的全栈式监测解决方案

安锐基坑支护结构安全自动化监测预警系统，是深圳安锐科技基于十余年结构健康监测行业深耕经验，专为深基坑工程打造的一体化监测方案。

方案依托安锐自研的节段式位移计、各类倾角仪、静力 / 动力水准仪、变焦视觉位移监测仪、索力计等全系列高精度传感器，搭配自主研发的安锐测控云平台，构建了从前端感知、边缘计算、数据传输到云端分析、智能预警的全链路监测体系，全面适配地下连续墙、排桩、钻孔灌注桩、SMW 工法桩等各类支护形式的深基坑工程安全监测需求。

四、基坑自动化监测系统的总体架构与工作原理

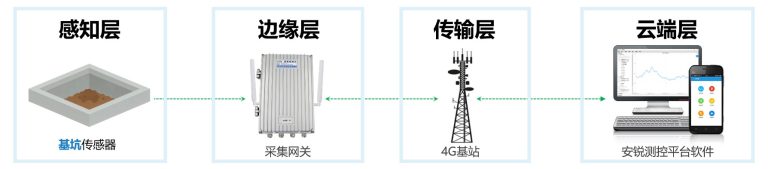

安锐基坑支护结构安全监测系统采用 “前端传感器 + 边缘采集控制 + 通讯网络 + 安锐测控云平台” 的四层整体架构，构建从基坑现场到云端管控的完整监测闭环，核心工作原理如下：

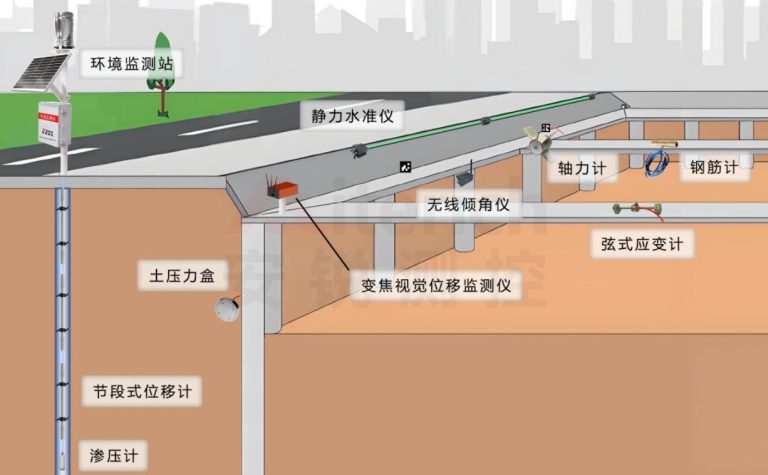

感知层（前端传感器）：在围护结构、周边建筑、支撑体系、坑内外土体等关键点位布设多类型传感器，实时采集围护结构变形、沉降、支撑轴力、地下水位、裂缝变化等全维度数据，是整个系统的感知神经末梢。
采集与边缘测控层：通过安锐自研多通道数据采集仪和物联网网关，完成多类型传感器数据的汇聚、初步处理，内置边缘计算能力，可在现场完成滤波、统计、阈值判断、事件记录，同时支持继电器输出，实现与现场声光报警器、警示灯等设备联动。
通讯传输层：支持 4G/5G、有线以太网、光纤等多种通信方式，具备断点缓存和自动补传机制，完美适配施工现场复杂的网络环境，保障监测数据传输稳定可靠。

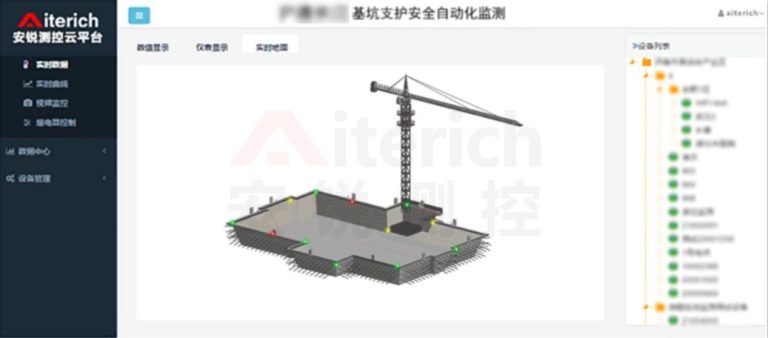

数据与应用层（安锐测控云平台）：接收全量监测数据，完成数据存储、融合分析、可视化展示、智能分级预警、报表自动生成等功能，同时支持与业主、总包的项目管理系统、BIM 平台、智慧工地系统无缝对接，实现基坑安全的远程集中管控。

五、基坑场景下的核心应用形式

安锐基坑在线监测系统可结合基坑深度、支护形式、周边环境复杂程度定制化设计，核心监测应用场景如下：

🔹 围护结构变形与倾斜监测

监测目标：围护桩 / 墙顶水平位移、整体倾斜，以及围护结构深层水平位移与变形曲线
核心价值：判断支护结构变形是否超出设计控制值，评估支护体系安全储备，提前识别围护结构失稳风险

🔹 周边环境沉降与变形监测

监测目标：基坑周边建筑物、道路、市政管线的沉降、差异沉降与整体倾斜
核心价值：实时掌握基坑开挖对周边环境的扰动影响，避免周边建筑物开裂、倾斜和管线变形损坏，减少周边纠纷

🔹 支护体系受力监测

监测目标：混凝土支撑、钢支撑的轴力变化，预应力锚索张力变化
核心价值：实时掌握支撑体系受力状态，判断受力是否合理，识别超载、松弛或支撑失效风险，为支护参数优化提供数据支撑

🔹 土体与水位监测

监测目标：坑外地表沉降、坑底隆起、基坑内外地下水位与孔隙水压力变化
核心价值：分析降水效果，预警坑底隆起破坏、突涌、渗漏和管涌等水害，全面把控基坑土体稳定性

🔹 裂缝与构筑物专项监测

监测目标：支护结构、周边建筑物墙体裂缝开合变化，邻近高架桥墩、铁路线路等重要构筑物的位移变形
核心价值：结合整体变形数据，综合判断结构损伤发展程度，构建 “基坑支护 + 周边构筑物” 的全域安全监测体系

六、与传统人工监测相比的核心优势（基坑场景）

对比项	传统人工监测	安锐基坑自动化监测系统
数据获取	人工定期巡检测量	7×24 小时自动连续采集
数据连续性	低，仅能获取离散点位数据	高，完整捕捉基坑变形全过程
监测精度	受人员、环境影响大，误差不可控	微米级高精度测量，数据稳定可靠
现场适应性	差，极端天气、交叉作业无法作业	强，设备 IP67/IP68 防护，适配工地各类恶劣环境
预警响应	滞后，事后发现隐患	实时，多级阈值自动触发预警，提前识别风险
施工安全	人工临边、高空作业，安全风险高	无需人员现场值守，从源头规避作业安全风险
长期运维	人工成本高，全周期持续投入大	一次部署长期运行，大幅降低人工巡检成本
数据管理	纸质 / 零散表格，难追溯、难协同	云端统一归档，多方实时共享，全流程可追溯
