边坡安全自动化监测与预警系统解决方案

边坡结构安全监测｜边坡自动化监测系统｜滑坡在线监测｜地质灾害监测预警｜边坡深部位移监测

适用阶段：

边坡建设期・工程运营期・汛期防护期・地质灾害隐患监测期・边坡治理效果评估期

获取边坡监测定制方案｜下载设备技术资料

一、为什么边坡工程必须开展结构安全自动化监测？

在高速公路、高速铁路、山区国省道、水库库岸、矿山工程及城市山体公园等场景中，大量高陡边坡长期处于重力、降雨、地下水、地震和工程扰动的综合作用下，滑坡、崩塌、落石等地质灾害风险突出。一旦发生边坡失稳事故，将直接威胁下方道路、房屋、市政基础设施安全，造成重大人员伤亡、经济损失和交通中断，边坡结构安全监测是地质灾害防控的核心前置手段。

大量地质灾害事故案例表明，边坡滑坡、崩塌均源于岩土体变形的渐进式累积，而变形加速阶段往往发生在雨季、台风、夜间等人工难以监测的时段，在以下场景中，边坡结构自动化监测尤为必要：

高速公路、铁路沿线高填方 / 深挖路堑边坡的长期安全监测
水库库岸边坡、消落带的滑坡风险监测与预警
城市山体、公园景区的危岩落石监测与风险防控
矿山边坡、排土场边坡的结构安全与稳定性监测
纳入区域地质灾害防治规划的重点滑坡、泥石流隐患点监测
工程开挖、爆破等施工活动影响范围内的边坡稳定性监测

二、传统边坡监测方式存在的核心局限

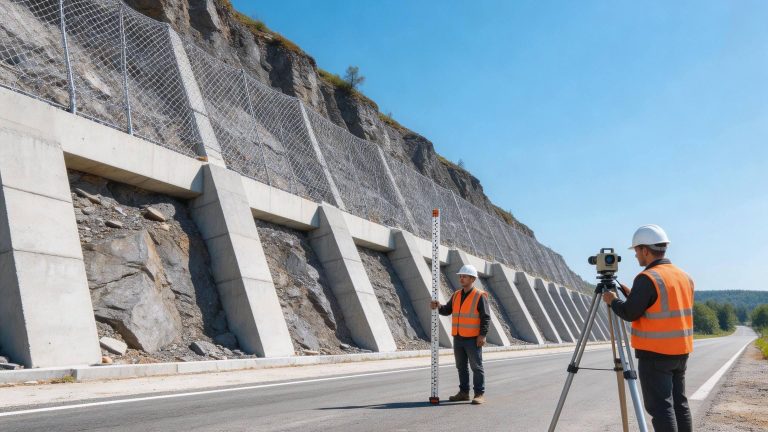

当前多数边坡仍以人工巡查、定点水准测量和简易标志定位为主要监测手段，在边坡分布分散、地处偏远山区、风险触发因素复杂的背景下，已无法满足地质灾害防控的核心需求，核心短板集中在以下两方面：

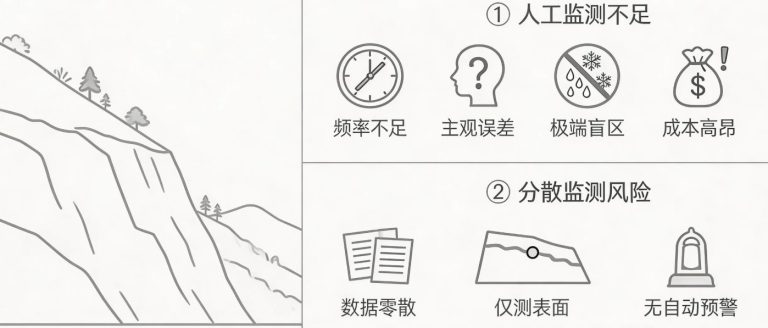

① 人工定期监测的核心不足

监测频率严重不足，仅能实现定期定点测量，难以捕捉边坡变形 “由缓到急” 的关键加速阶段
数据主观性强，高度依赖现场人员经验，缺乏连续、量化的精准数据支撑，误差不可控
极端工况监测盲区，强降雨、暴雪、夜间等滑坡高发时段，人工难以及时到位开展监测
长期运维成本高，偏远山区边坡需持续投入大量人力、交通成本，巡检效率极低且存在人身安全风险

② 单一分散监测的管控风险

数据零散、不成体系，多为各单位独立记录的纸质报表、零散表格，难以形成统一的边坡安全监测体系
仅开展表面点位监测，无法识别深部潜在滑动面的变形情况，难以反映边坡岩土体的真实稳定状态
无自动化分级预警体系，缺乏多源数据融合分析能力，对早期风险识别能力严重不足，无法实现地质灾害的前置预警

因此，边坡工程与地质灾害防控迫切需要一套可长期在线运行、全维度覆盖、自动化预警的边坡结构安全监测解决方案。

三、安锐测控边坡自动化监测系统：面向边坡工程的全栈式监测解决方案

安锐边坡结构安全自动化监测预警系统，是深圳安锐科技（安锐测控）基于十余年结构健康监测行业深耕经验，专为边坡与地质灾害防控场景打造的一体化监测方案。

方案依托安锐自研的变焦视觉位移计、节段式位移计、各类倾角仪、动力水准仪、索力计等全系列高精度传感器，搭配自主研发的安锐测控云平台，构建了从前端感知、边缘计算、数据传输到云端分析、智能预警的全链路监测体系，全面适配公路边坡、铁路边坡、水库库岸、矿山边坡、城市山体等各类边坡场景的安全监测需求。

四、边坡自动化监测系统的总体架构与工作原理

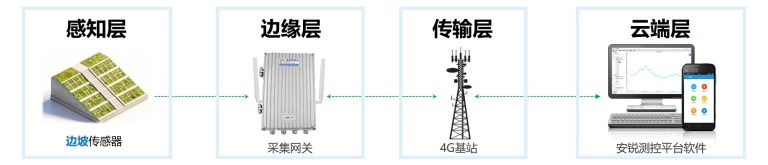

安锐边坡结构安全监测系统采用 “前端传感器 + 边缘采集网关 + 通讯网络 + 安锐测控云平台” 的四层整体架构，构建从边坡现场到云端管控的完整监测闭环，核心工作原理如下：

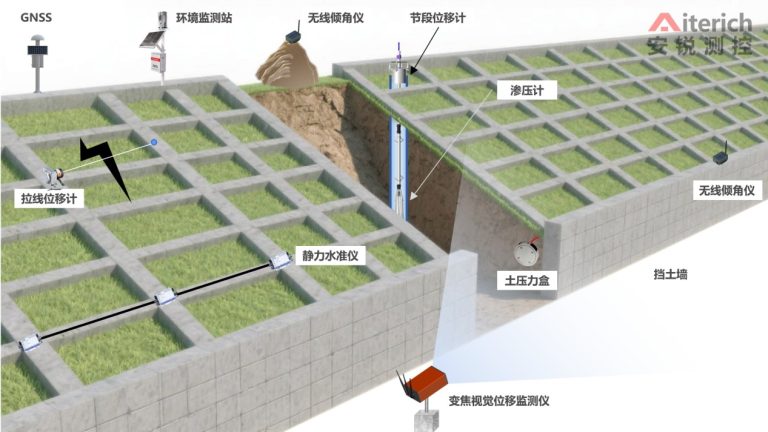

感知层（前端传感器）：在边坡体、潜在滑动面、裂缝、坡脚、坡顶以及受影响区域布设多类型传感器，实时采集边坡表面位移、深部位移、倾斜、裂缝变化、地下水位、降雨量等全维度数据，是整个系统的感知神经末梢。
采集与边缘测控层：采用安锐多通道采集仪和物联网网关，适配 RS485、振弦、模拟量等多种传感器信号，内置边缘计算功能，可在现场完成滤波、统计、阈值判断、异常本地记录，同时提供继电器输出，实现与现场声光报警器、警示屏、交通信号等设备联动，形成 “就地初判 + 云端深度分析” 的双轨监测模式。
通讯传输层：可根据现场条件采用 4G/5G、LoRa、有线网络、光纤等多种通信方式，支持山区弱信号环境下的数据缓存与断点续传，可与地方地质灾害监测预警平台建立标准化数据通道。

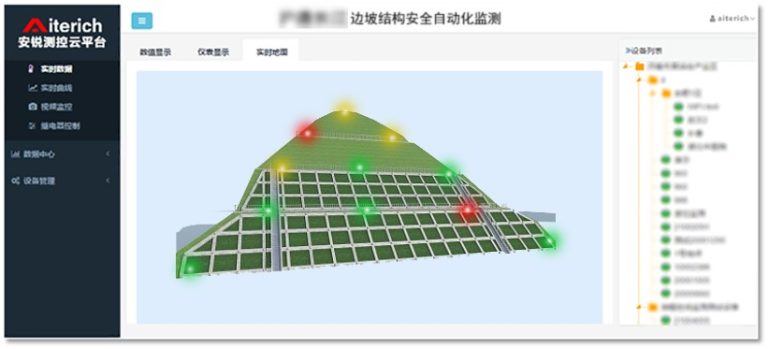

数据与应用层（安锐测控云平台）：集中管理多个边坡、多个地质灾害监测点，构建区域级滑坡监测与边坡安全监测平台，实时展示全量监测数据，提供多级预警设置、报警记录、趋势分析和历史数据回放功能，同时可与交通指挥系统、应急管理平台无缝对接。

五、边坡场景下的核心应用形式

安锐边坡在线监测系统可结合边坡类型、地质条件、风险等级定制化设计，核心监测应用场景如下：

🔹 边坡表面位移与整体变形监测

监测目标：坡面代表性点位的平面位移与竖向位移，边坡整体变形趋势与变形速率
核心价值：及时识别边坡变形加速阶段，为滑坡监测预警提供直观核心数据，是边坡稳定性判断的基础指标

🔹 边坡深部水平位移监测

监测目标：潜在滑动面深度及其变形特征，识别隐蔽滑动带的位移变化
核心价值：辅助判定边坡滑动机制，精准定位深部变形隐患，是高风险边坡结构健康监测的核心手段

🔹 边坡倾斜与支挡结构监测

监测目标：边坡整体倾斜趋势、局部岩块，以及挡墙、抗滑桩、桩板墙等支挡构筑物的姿态变化
核心价值：倾角变化往往先于边坡宏观破坏，是边坡在线监测中敏感度极高的预警指标，可提前识别支挡结构失效风险

🔹 裂缝开合与构筑物变形监测

监测目标：坡顶建筑物、挡土墙及边坡表面裂缝的张开、错动和发展趋势
核心价值：结合整体位移与深部位移数据，综合判断边坡结构损伤发展程度，辅助风险等级精准评估

🔹 地下水位与孔隙水压力监测

监测目标：边坡体及坡脚地下水位变化、孔隙水压力变化，研判其对岩土体抗剪强度的影响
核心价值：是降雨诱发滑坡、库岸滑坡监测的核心参考指标，为滑坡诱因分析提供关键数据支撑

🔹 降雨量与灾害触发因素监测

监测目标：降雨强度、累计雨量等滑坡核心触发因素
核心价值：可建立 “降雨 — 位移” 关联分析模型，用于边坡早期预警阈值设定，提升预警精准度

六、与传统人工监测相比的核心优势（边坡场景）

对比项	传统人工监测	安锐边坡自动化监测系统
数据获取	人工定期巡查测量	7×24 小时自动连续采集
数据连续性	低，仅能获取离散点位数据	高，完整捕捉边坡变形全周期过程
监测精度	受人员、环境影响大，误差不可控	微米级高精度测量，数据稳定可靠
环境适应性	差，偏远山区、极端天气无法作业	强，设备 IP67/IP68 防护，适配山区、野外各类恶劣环境
预警响应	滞后，事后发现隐患	实时，多级阈值自动触发预警，提前识别滑坡风险
现场安全	人工野外、临边作业，安全风险高	无需人员现场值守，从源头规避野外作业安全风险
长期运维	人工、交通成本高，全周期持续投入大	一次部署长期运行，大幅降低人工巡检成本
数据管理	纸质 / 零散表格，难追溯、难协同	云端统一归档，多方实时共享，全流程可追溯
