大型储罐安全监测｜储液罐自动化监测系统｜立式储罐沉降监测｜油罐倾斜变形预警｜危化品储罐在线监测｜罐区结构健康监测
适用阶段：
储罐建设期・生产运营期・老旧储罐改造期・极端天气管控期・危化品储罐安全管控期・周边施工影响监测期
获取储液罐监测定制方案 ｜ 下载设备技术资料
一、为什么大型储液罐必须开展结构安全自动化监测？
在石油石化、成品油库、化工园区、LNG 卸储站、水务及粮食仓储等场景中，立式大型储罐、卧式储罐、球罐及群罐区是物料储存的核心基础设施，单罐容量可达数千至数万立方，普遍储存高价值或易燃易爆、有毒有害的高危介质。储罐在全生命周期内，长期处于满罐 / 高液位重载工况，同时受软土地基、回填土沉降、地下水位变化、地震、温度交变、风荷载等多重因素综合影响，结构安全风险突出。
一旦储罐发生基础不均匀沉降、罐体倾斜失稳、罐壁开裂、罐底渗漏等事故，不仅会造成巨额物料损失、生产中断，更会引发危化品泄漏、火灾爆炸、环境污染等重特大次生灾害，是石化、化工、危化品仓储行业安全生产管控的重中之重。大量行业事故案例表明，储罐结构失稳、渗漏事故均源于基础沉降、结构变形的渐进式累积，而传统定期检测模式难以及时捕捉变形 “由缓到急” 的加速阶段，极易错过关键预警窗口期。
在以下场景中，大型储罐结构自动化监测尤为必要：
原油库、成品油库、成品油中转站的大型立式储罐沉降与倾斜监测
化工园区、危化品仓储基地的储罐群结构安全在线监测
LNG、液化烃储罐群区基础与罐体变形长期监测
水厂、污水处理厂大型清水池、调节池、储液池的沉降与结构安全监测
老旧油罐区更新改造前后的对比监测与风险评估
周边深基坑、地铁、道路施工影响范围内的储罐安全监测
地震、台风、强降雨等极端天气后的储罐结构状态跟踪监测

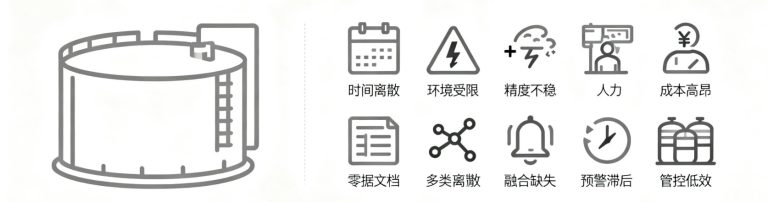

二、传统储罐安全管理方式存在的核心局限
当前多数罐区仍以 “API 653 等规范要求的定期罐体检验 + 人工巡检” 为主要安全管控模式，在储罐大型化、集群化发展，以及危化品安全生产管控要求日益严格的背景下，已无法满足储罐全生命周期安全管理的核心需求，核心短板集中在以下两方面：
1. 人工定期检测的核心不足
监测时间高度离散，每隔数月甚至数年才开展一次沉降与变形测量，难以及时捕捉储罐变形的加速发展阶段，风险识别严重滞后
作业环境高度受限，罐区多为危化品易燃易爆环境，恶劣天气、夜间、生产运行时段很难保障足够的人工巡检与检测频次，存在大量监测盲区
检测精度受人员影响大，人工水准测量、罐壁测点测量高度依赖检测人员的专业能力与操作规范度，数据一致性与准确性难以稳定保障
长期综合成本高，定期全面检测需一次性投入高额检测费用，日常巡检需持续投入人力，且无法实现全时段安全管控
2. 单一分散管控的核心风险
数据离散不成体系，检测报告、巡检记录多为纸质文档、零散表格，缺乏完整连续的储罐结构健康档案，对储罐寿命评估、风险分级、更新改造缺乏长期数据支撑
缺乏多源数据融合分析，无法建立储罐液位、温度、压力等工况参数与结构变形的关联分析，难以精准定位结构异常的核心诱因
预警响应严重滞后，无自动化分级预警体系，隐患发现、响应、处置全流程脱节，往往等到结构出现渗漏、肉眼可见变形时，已进入高风险状态
集群化管控能力弱，群罐区多采用单罐分散检测模式，无法实现多储罐、多罐区的集中化、可视化统一管控，管理效率低下
因此，石化、化工、仓储行业迫切需要一套可长期在线运行、全维度覆盖、自动化预警的大型储罐结构安全监测解决方案。
三、安锐测控大型储罐自动化监测系统：面向储罐场景的全栈式监测解决方案
安锐大型储罐结构安全自动化监测预警系统，是深圳安锐科技（安锐测控）基于十余年结构健康监测行业深耕经验，专为石化、化工、水务储罐场景打造的一体化监测方案。
方案依托安锐自研的静力水准仪、动力水准仪、三轴倾角仪、变焦视觉位移监测仪、索力计等全系列高精度传感器，搭配自主研发的安锐测控云平台，构建了从前端感知、边缘计算、数据传输到云端分析、智能预警的全链路监测体系，全面适配立式储罐、卧式储罐、球罐等各类储液罐，以及单罐、群罐区的安全监测需求，帮助企业实现从 “定期体检” 到 “在线健康管理” 的安全管控升级。

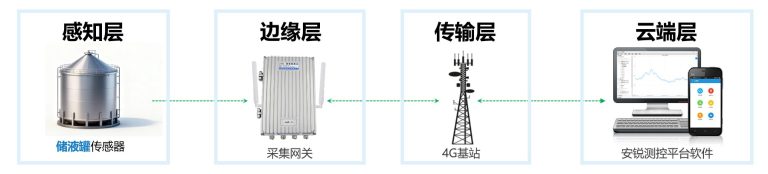

四、储罐自动化监测系统的总体架构与工作原理
安锐大型储罐结构安全监测系统采用 “前端多源传感器 + 罐区边缘采集与预警终端 + 通讯网络 + 安锐测控云平台” 的四层整体架构，构建从罐区现场到云端管控的完整监测闭环，核心工作原理如下：
感知层（前端传感器）：围绕 “基础稳定 + 罐体变形 + 罐顶异常 + 环境异常” 四大核心，在储罐基础、罐壁、罐顶、罐区周边布设多类型传感器，实时采集储罐沉降、倾斜、位移、振动、环境参数等全维度数据，是整个系统的感知神经末梢。
采集与边缘测控层：通过安锐自研多通道采集仪与物联网网关，完成多类型传感器数据的汇聚、初步处理，内置边缘计算能力，可就地完成数据采样、滤波、变形速率计算、预警阈值判断，可配套防爆箱体适配罐区防爆要求，同时提供继电器输出接口，实现与罐区声光报警器、电子屏、联锁系统的联动。
通讯传输层：根据罐区条件采用工业以太网 + 光纤环网、4G / 无线 WiFi 等多种通信方式，系统支持断点缓存、自动补传，保证罐区维护、网络短时中断情况下监测数据不丢失，所有数据采用加密传输，满足工业生产数据安全要求。

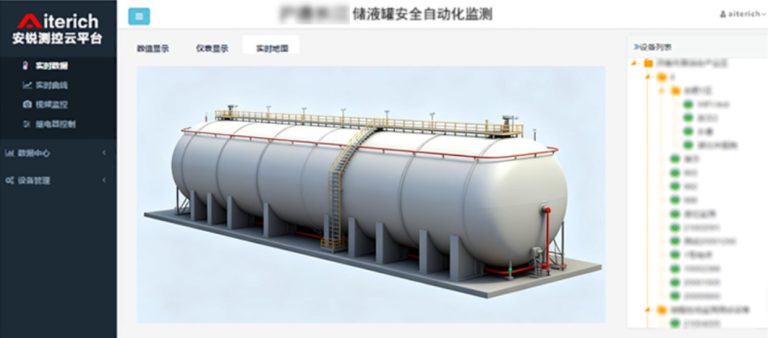

数据与应用层（安锐测控云平台）：对一个厂区、多个油罐区、多个储罐进行集中化管理，提供实时监测、预警管理、趋势分析、报表生成、结构健康评估等核心功能，支持与企业工艺监控系统、DCS/SIS 系统、EHS 管理平台通过 API 接口无缝对接。
五、储罐场景下的核心应用形式
安锐储罐在线监测系统可结合储罐类型、容量、介质特性、地基条件定制化设计，核心监测应用场景如下：
🔹 储罐基础沉降与不均匀沉降监测
监测目标：识别罐底基础整体下沉与局部差异沉降，判断罐体是否出现局部翘曲、下挠，避免底板、罐壁产生附加应力
核心价值：精准掌握储罐基础长期沉降规律，提前防范因不均匀沉降导致的罐底盘翘曲、罐壁开裂、罐底渗漏等核心风险，是储罐结构安全监测的最基础核心指标
🔹 储罐整体与局部倾斜监测
监测目标：监测储罐整体倾斜与倾倒趋势，识别罐壁不同高度处的局部倾斜与不均匀变形，判断罐体 “鼓肚”“椭圆化” 等异常
核心价值：罐体倾斜是储罐整体失稳的最敏感早期信号，结合基础沉降数据，可精准区分 “基础沉降问题” 与 “罐体自身刚度问题”，提前防范罐体倾覆、失稳事故
🔹 罐顶位移与形变监测
监测目标：监测浮顶、拱顶的整体位移、变形与倾斜，以及长期疲劳作用下的残余变形
核心价值：实时掌握风荷载、温度变化、工艺扰动对罐顶结构的影响，防范罐顶失稳、撕裂、疲劳破坏等事故，适配大型浮顶罐、拱顶罐的专项监测需求
🔹 罐区周边地基与地面变形监测
监测目标：监测罐区周边地面沉降、地裂缝发展，以及可能影响储罐基础稳定的深部滑动或地基变形
核心价值：全面掌握罐区整体地基稳定性，提前防范因区域地基沉降引发的储罐群结构安全风险，适配软土地区、回填土区域的罐区监测需求
🔹 工况与环境信息联动监测
监测目标：对接储罐液位、温度、内部压力等工艺工况数据，以及罐区地震、振动、温湿度等环境参数
核心价值：实现 “结构变形 – 工况参数 – 环境因素” 的多维关联分析，精准判断结构异常与工况变化的关联性，为储罐安全管控、工艺优化提供全面的数据支撑
六、与传统人工检测相比的核心优势（储罐场景）
对比项 | 传统人工定期检测 | 安锐储罐自动化监测系统 |
数据获取 | 数月 / 数年一次定期检测，间断性数据采集 | 7×24 小时自动连续采集，高频次捕捉结构细微变化 |
数据连续性 | 低，仅能获取离散时间点的检测数据 | 高，完整记录储罐结构变形全周期发展过程 |
监测精度 | 受人员、设备、环境影响大，误差不可控 | 微米级高精度测量，量化数据客观稳定，无人工偏差 |
现场适应性 | 差，危化品环境、恶劣天气、生产时段无法开展检测 | 强，设备可适配防爆要求，全天候运行，无监测盲区 |
预警响应 | 滞后，检测时才发现隐患，已错过最佳处置时机 | 实时，多级阈值自动触发预警，多渠道推送 + 现场声光联动 |
作业安全 | 人工登高、易燃易爆区域作业，存在重大安全风险 | 无需人员进入危险区域作业，从源头规避现场作业安全隐患 |
长期运维 | 定期检测费用高，持续投入巡检人力，综合成本高 | 一次部署长期运行，大幅降低人工检测与巡检成本 |
数据管理 | 纸质报告零散记录，难追溯、难分析，无完整健康档案 | 云端统一归档，形成连续的储罐结构健康档案，全流程可追溯 |
集群管控 | 单罐分散检测，无法实现罐区集中统一管理 | 支持厂区 – 罐区 – 储罐 – 测点多层级集中管理，群罐区一屏管控 |
在储罐结构安全管控场景中，安锐自动化监测系统可完全替代传统人工定期检测，也可与人工检测形成互补，构建 “自动化 + 人工” 的双重安全管控体系。

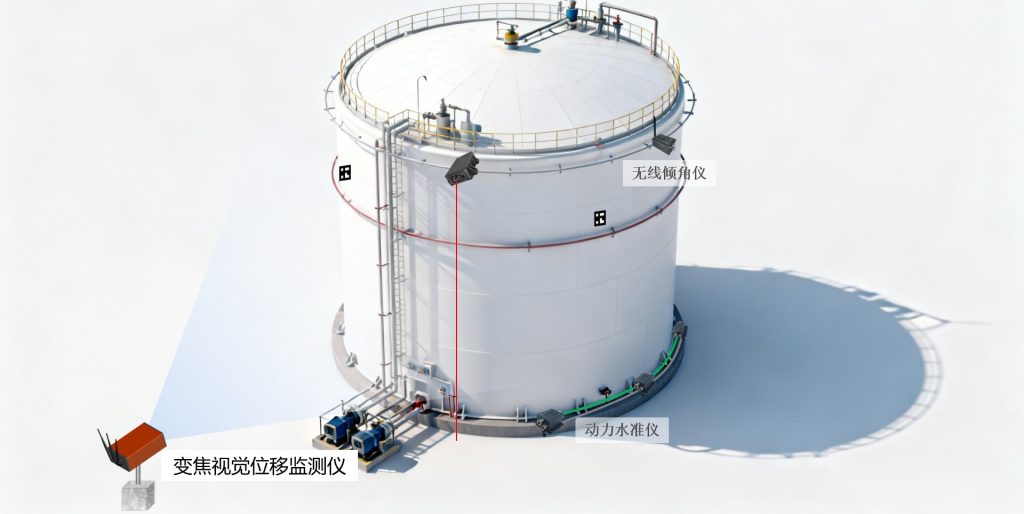

七、典型储罐监测系统配置
在大型储罐安全监测项目中，核心监测设备通常采用以下配置，可根据储罐类型、罐区防爆等级、监测需求定制化调整：
静力水准仪 / 动力水准仪：储罐基础沉降监测核心设备，长期监测储罐基础及罐区周边的竖向沉降与不均匀沉降，动力水准仪可完美适配液位频繁变化、温度波动大、有振动的罐区工况
三轴倾角仪：储罐倾斜监测核心设备，单 / 双 / 三轴可选，可按多圈、多方位布设在罐壁上，对罐体倾斜、局部变形现象敏感度极高，无线款无需布线，适配罐区复杂安装环境
变焦视觉位移监测仪：罐顶、罐壁非接触位移监测核心设备，可从罐外对罐顶、上部罐壁进行远距离二维位移监测，无需高空作业与线缆穿越危险区域，安装维护便捷，适配大型油罐、化工罐区
索力计：用于带拉杆、拉索、抗风拉索构造的罐区，监测拉索受力变化，评估强风、地震工况下的结构安全储备
安锐多通道采集仪与物联网网关：系统核心中枢，工业级设计，可配套防爆箱体适配罐区防爆要求，支持多类型传感器接入与多协议通讯，内置边缘计算、本地存储，与安锐测控云平台无缝对接
通过多源设备数据融合，可实现对大型储罐结构安全状态的综合判断与精准管控。
八、工程应用价值（水利管理单位 / 业主方视角）
风险前置管控：由 “事后处置” 转为 “过程实时感知”，提前识别结构隐患，防范溃坝等重大安全事故，筑牢水利安全防线
全周期合规管控：完全符合《水库大坝安全监测技术规范》及各地水利管理要求，满足工程建设期、运营期、除险加固期的全周期监测合规需求
大幅降本增效：自动化监测替代高频人工巡检，大幅降低人工、运维成本，同时解决极端天气下人工巡检的安全隐患
智能决策支撑：多源数据融合分析，直观呈现大坝结构健康状态，为大坝养护、除险加固、防汛调度提供精准的数据支撑
数据全量可追溯：所有监测数据、预警记录、处置流程统一云端归档，形成大坝全生命周期结构健康档案，实现安全管理闭环

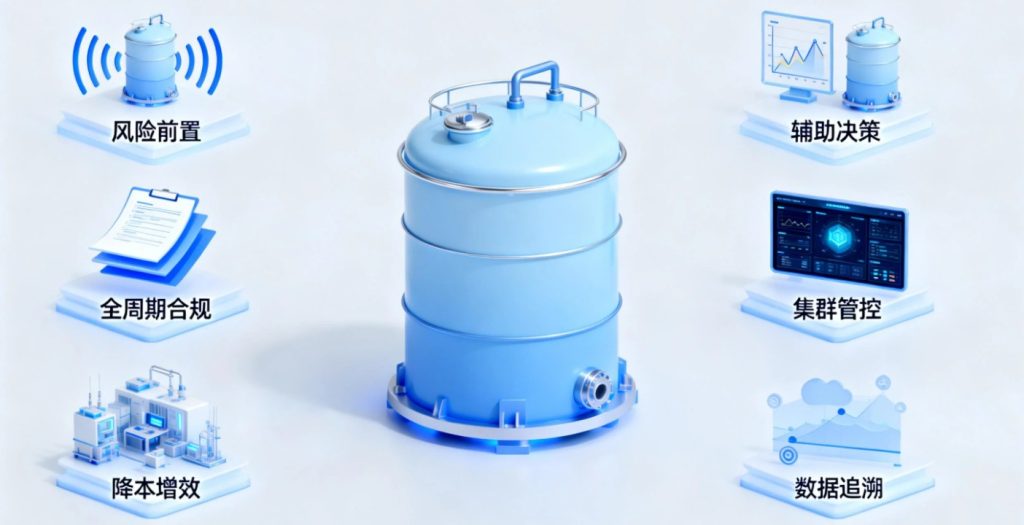

八、工程应用价值（石化企业 / 园区业主 / 仓储管理方视角）
风险前置管控：由 “事后应急处置” 转为 “过程实时感知”，提前捕捉储罐沉降、倾斜、变形异常信号，防范罐体开裂、渗漏、倾覆等重大安全事故，守住危化品安全生产红线
全周期合规管控：完全符合石油石化、危化品安全生产相关规范与 API 653 等国际标准要求，满足储罐全生命周期的安全管控合规需求，助力企业安全生产标准化评级与合规检查
大幅降本增效：自动化监测替代高额的定期全面检测与高频人工巡检，大幅降低检测、管理成本，同时解决恶劣天气、生产运行时段的监测盲区问题，提升罐区安全管理效率
辅助管理决策：基于全周期监测数据，优化储罐运行工况、检修计划，为储罐维修、加固、改造、更换提供精准的量化数据支撑，延长储罐使用寿命
集群化高效管控：实现多罐区、多储罐的集中化、可视化统一管理，大幅提升大型油库、化工园区储罐群的管理效率，同时可实现集团级远程集中管控
数据全量可追溯：所有监测数据、预警记录、处置流程统一云端归档，形成完整的储罐结构健康档案，实现安全事件全流程可追溯、责任可界定
十、资料下载
🔒《大型储液罐结构安全自动化监测与预警系统技术方案（PDF）》
🔒《安锐储液罐监测核心设备参数手册》
点击下载
十一、常见问题（FAQ｜储罐监测）
Q1：这套系统是否适配不同类型、不同容量的储罐？ A：完全适配。方案可根据立式储罐、卧式储罐、球罐等不同罐型，以及储罐容量、高度、直径、介质特性、地基条件，定制化设计监测方案与布点规划，兼顾小型储罐与十万立方级大型储罐的监测需求。 |
Q2：罐区易燃易爆环境，设备如何满足防爆要求？ A：方案可根据罐区防爆等级、现场施工条件进行差异化设计，前端传感器可选用本安型设备，采集设备与网关可配套防爆箱体，满足 Exd/Exe 等不同防爆等级要求，同时采用光纤、无线等传输方式，减少电气线路敷设带来的安全风险，完全适配石化、化工罐区的防爆安全要求。 |
Q3：系统能否与企业现有的 DCS、SIS、EHS 系统对接？ A：完全支持。安锐测控云平台提供标准 API、Webhook、OPC、Modbus 等多种对接方式，可与企业 DCS、SIS、EHS 管理系统、安全生产信息化平台无缝对接，不改变原有控制逻辑，仅做数据接入与分析，可作为 “结构安全监测子系统” 接入集团级工业互联网平台。 |
Q4：设备安装是否会影响储罐的正常生产运营？ A：不会。所有设备均采用非破坏性安装方式，无需对储罐本体、基础进行开孔、焊接等改造作业，安装过程可在储罐正常运行期间完成，不影响储罐的正常进出料、生产运行，也不会破坏储罐的防腐、防渗结构。 |
Q5：台风、暴雨、高低温等极端天气下，设备能否稳定运行？ A：可以。所有前端传感器与采集设备均采用工业级密封设计，防护等级最高达 IP68，可适应高温、低温、暴雨、强风等极端户外环境；同时设备自带温度补偿算法，保障高低温环境下的测量精度稳定可靠，系统具备断点续传功能，极端天气下网络波动也不会造成监测数据丢失。 |
需要针对您的大型储液罐工程定制结构健康自动化监测方案？
获取大型储液罐监测定制方案 ｜ 联系工程师
