BDS 多频监测
支持北斗多频点和北斗三号信号体制，输出 RTCM 3.X 原始观测量。
MONITORING PRODUCT
GNSS
采用一台基准站和多台监测站，通过 GNSS 相对定位解算测点的水平与竖向位移，用于边坡、大坝、建筑和桥梁的长期形变监测。
型号：AR-B-GNSS02
MILLIMETRE-LEVEL DEFORMATION MONITORING
持续掌握大型结构与地表的水平、垂直位移
一台基站与多台监测站协同工作，通过前端或后端解算获取相对位移；多系统多频定位、MEMS 多参数感知和多种通信方式，适配长期、分散、户外监测。
- 水平精度
- ±(2.5 mm + 0.5 ppm) RMS
- 高程精度
- ±(5.0 mm + 0.5 ppm) RMS
- 防护等级
- IP68
- 数据更新率
- 1 / 2 / 5 / 10 Hz
WORKING PRINCIPLE
以稳定基站为参考，解算各监测站相对位移
系统持续采集基站和监测站的卫星观测量，通过差分解算形成水平与垂直位移结果。站点布设、基线长度、天空可视条件与安装基础稳定性会直接影响最终质量。
- 01基站持续提供稳定参考
- 02监测站同步采集多系统多频观测量
- 03前端或后端完成差分解算
- 044G／Wi-Fi／NB-IoT／LoRa 链路上传
- 05安锐结构监测云平台形成趋势、阈值与预警

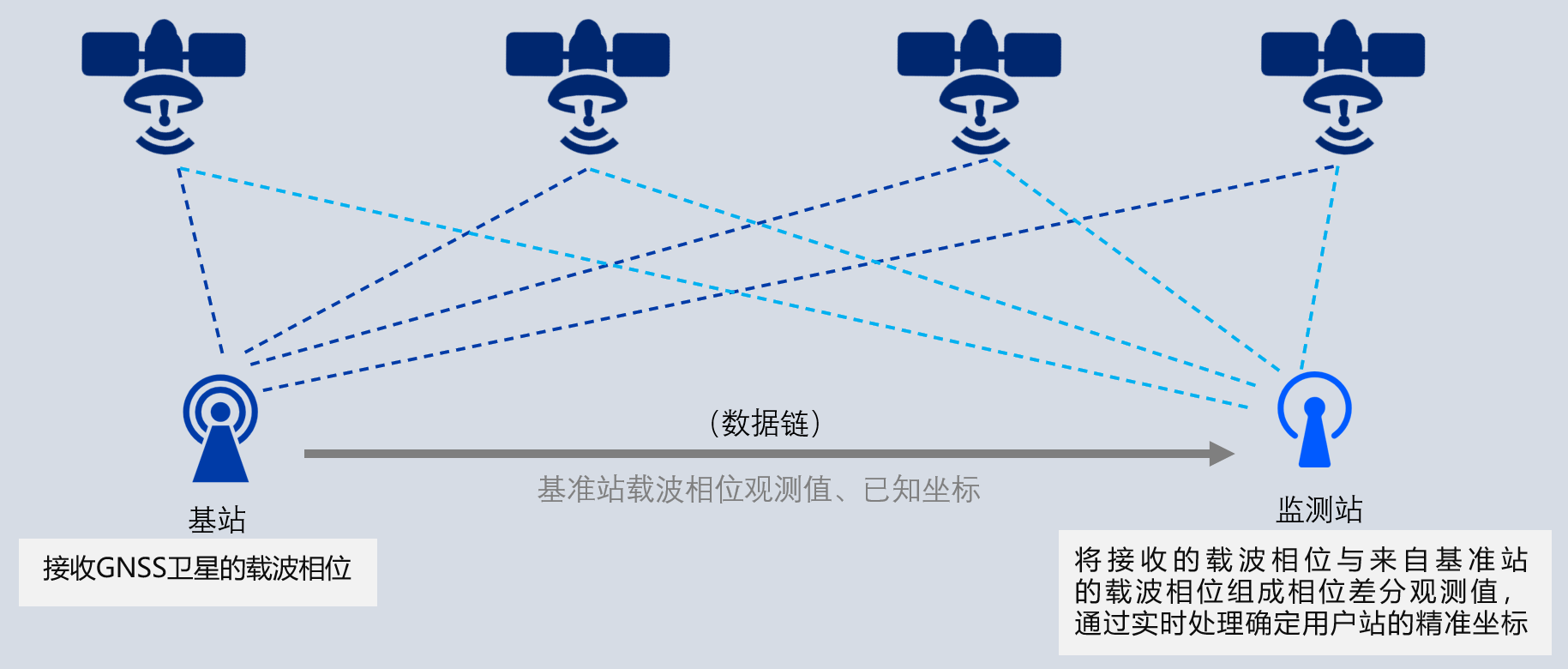

REFERENCE STATION DIFFERENCING
基站与监测站同步观测，形成相对位移结果
基站坐标和载波相位观测值作为稳定参考，监测站结合来自基站的数据进行差分解算。
CORE CAPABILITIES
高精度定位、多参数感知与野外可靠性一体化

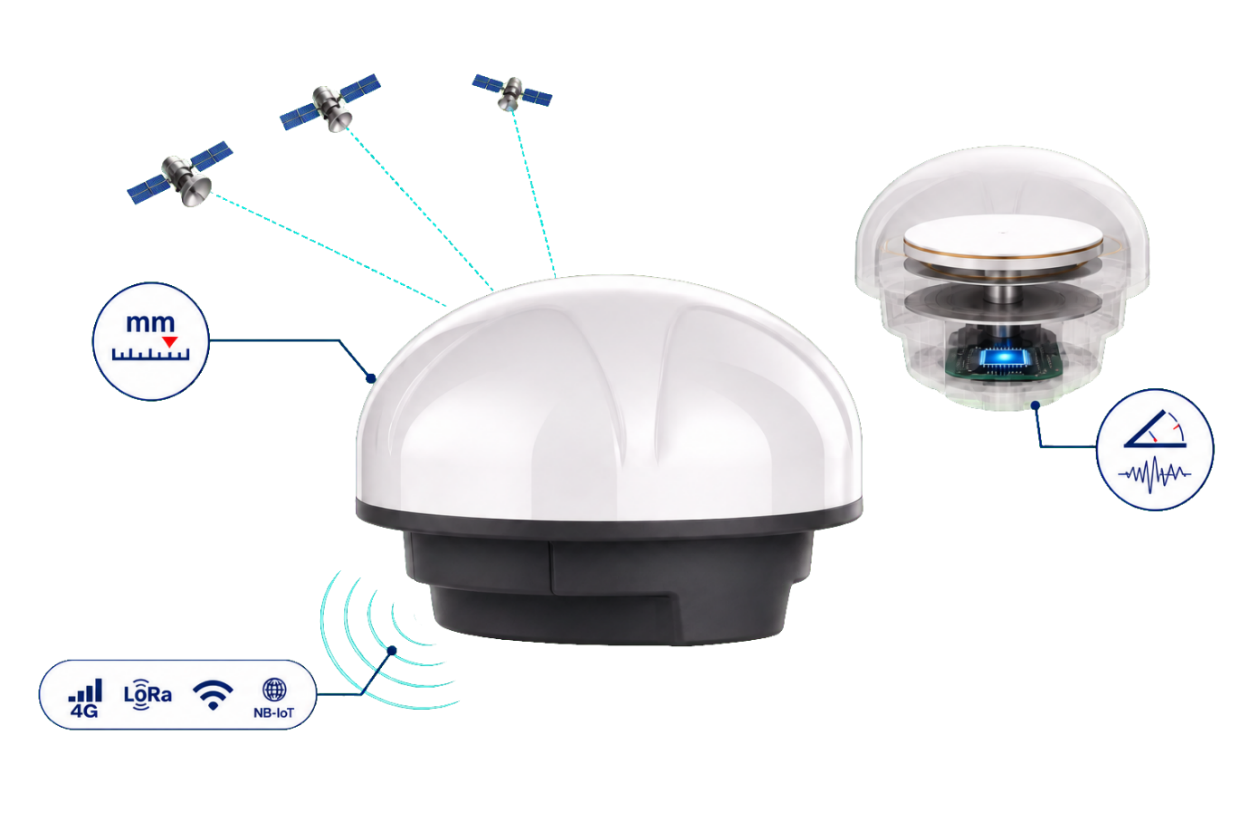

多源感知
内置 MEMS，可同步输出倾角和振动加速度数据。
灵活通信解算
支持 4G、Wi-Fi、LoRa，配合 TCP、MQTT、Ntrip、Modbus 等协议按项目组网。

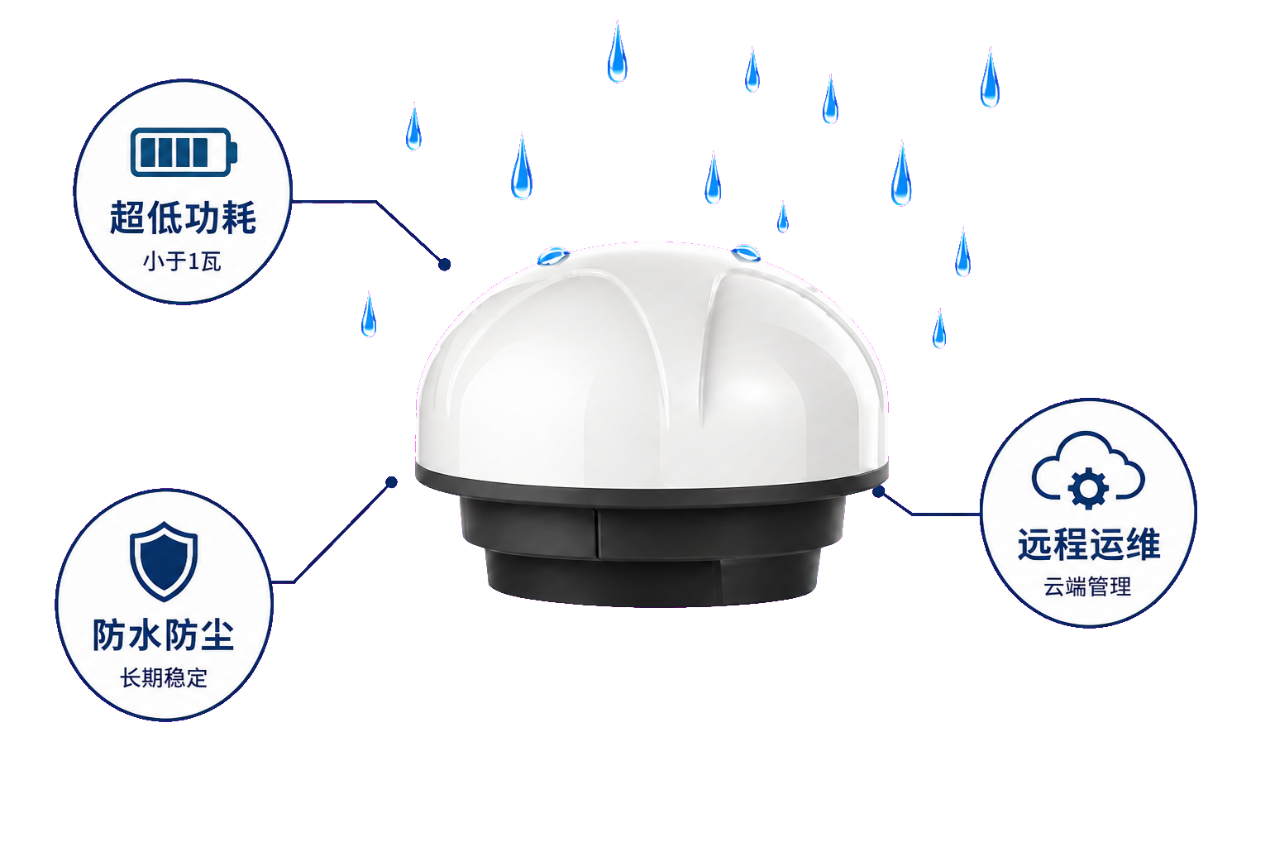

长期户外运行
IP68、宽温、内置存储与备用电池，降低长期无人值守的运维压力。

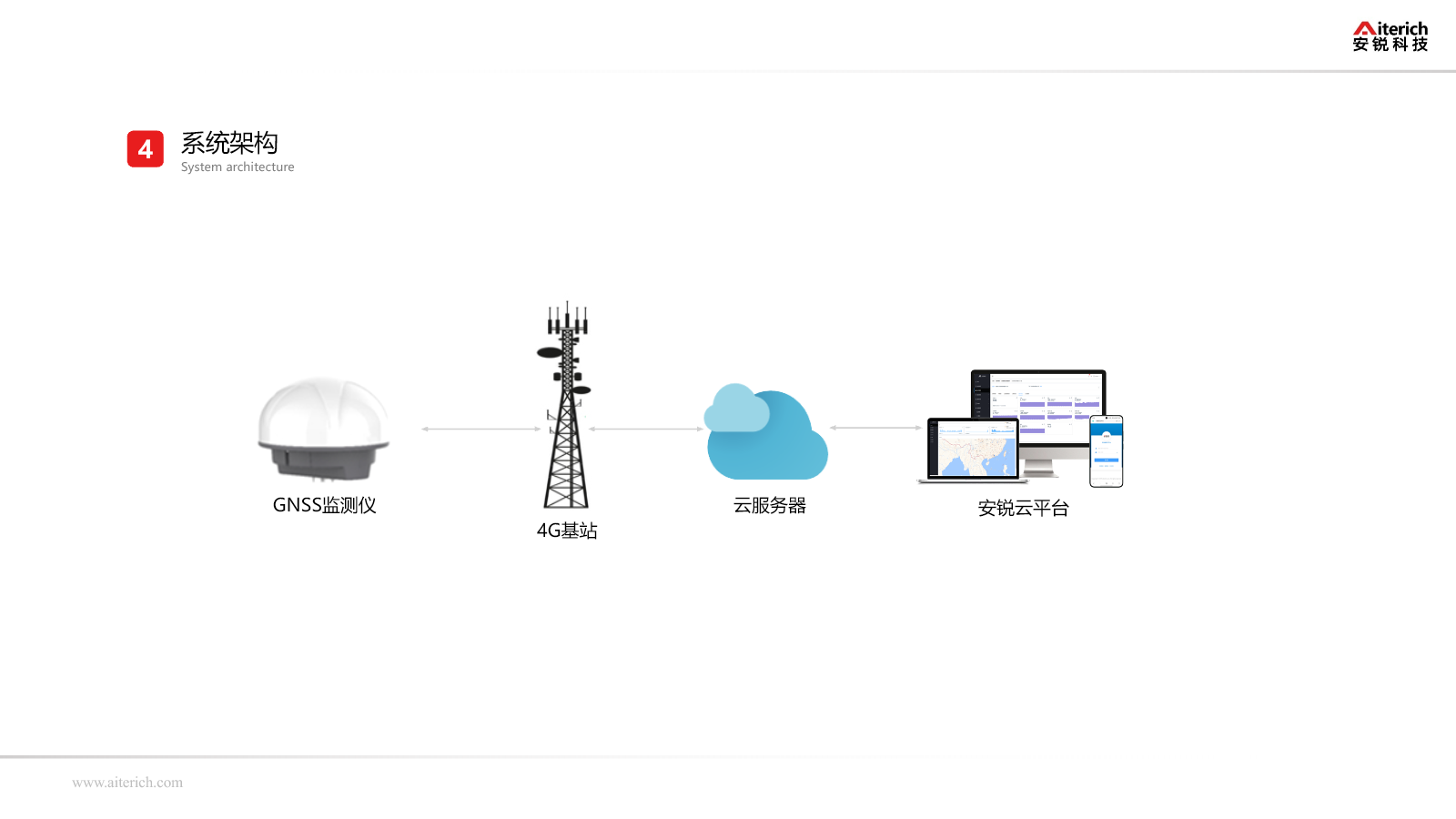

SYSTEM ARCHITECTURE
基站、监测仪、云服务器与安锐结构监测云平台形成完整链路
基站与 GNSS 监测仪持续采集观测量，经 4G 等通信链路上传云服务器，并在安锐结构监测云平台完成结果查看、趋势分析与预警；前端或后端解算方式按版本和项目条件确认。
01GNSS 基站稳定参考→02GNSS 监测仪位移／倾角／振动→034G 与云服务器传输与解算→04安锐结构监测云平台趋势与预警
APPLICATION SCENARIOS
面向地表与大型结构的长期形变监测

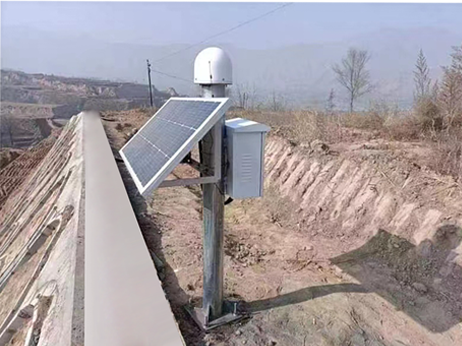

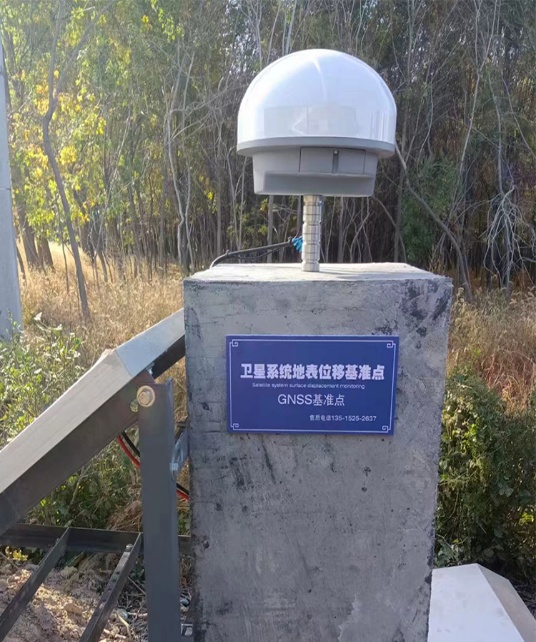

边坡与地质灾害
坡体、隐患点与公路边坡长期位移。
矿山与尾矿库
露天矿边坡及尾矿库关键区域形变。

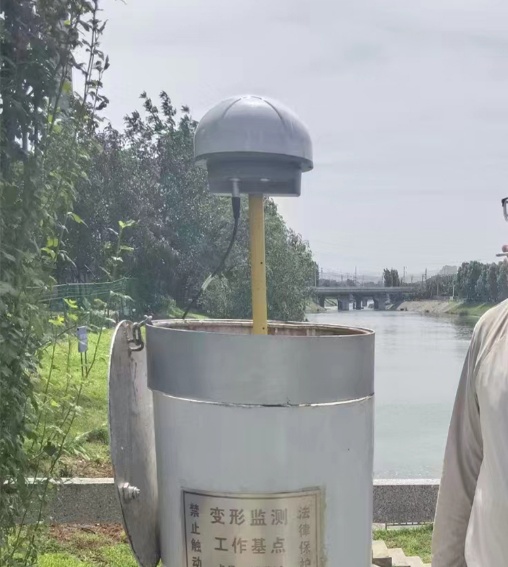

水库大坝与堤防
坝体、河道堤防及水利高边坡位移。

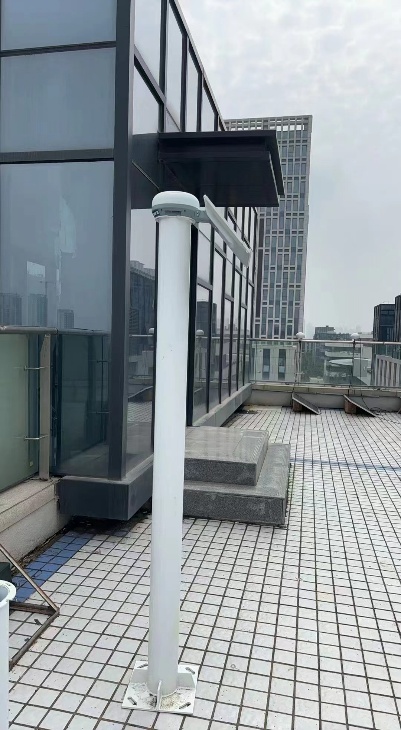

桥梁、建筑与交通
桥梁、建筑、铁路路基及电力塔杆位移。
现场照片来自最新版产品资料；客户名称、项目指标与监测成效未公开，不作推断或背书。
CORE PARAMETERS
四种版本按卫星系统、频点与解算方式选择
参数依据 2026-08-26《GNSS监测仪》最新版整理；星号频点及具体通信配置以对应型号技术规格书为准。
标准项目配置本
BDS B1I / B2I
GPS L1C/A / L2C
GLO L1 / L2
QZSS L1 / L2
解算 后端
典型功耗 <1W
多频版本
BDS B1I / B1C / B2I / B3I / B2a / B2b
GPS L1C/A / L2C / L5
GLO L1 / L2
GAL E1 / E5a
QZSS L1C/A / L2C / L5
解算 后端
典型功耗 约 1.5W
全频版本
BDS B1I / B1C / B2I / B3I / B2a / B2b
GPS L1C/A / L1C / L2C / L5
GLO L1 / L2
GAL E1 / E5a / E5b / E6c*
QZSS L1C/A / L1C / L2C / L5 / L6*
解算 前端 / 后端
前端解算版本
BDS B1I / B2I
GPS L1C/A / L2C
GLO L1 / L2
QZSS L1 / L2
解算 前端 / 后端
典型功耗 约 1.3W
- 通信方式
- 4G 全网通 / Wi-Fi / NB-IoT / LoRa
- 通信协议
- TCP / MQTT / Ntrip / Modbus
- 数据格式
- RTCM 3.X / NMEA 0183 V4.1
- 数据更新率
- 1 / 2 / 5 / 10 Hz
- 解算精度
- 水平 ±(2.5 mm + 0.5 ppm) RMS；高程 ±(5.0 mm + 0.5 ppm) RMS
- 电源／数据接口
- 1 × 5 芯 LEMO（电源 + RS232）
- 传感器接口
- 1 × 6 芯 LEMO（RS485，按版本选配）
- 其他接口
- 1 × Micro SD；2 × Micro SIM
- 内置电池
- 55.5Wh（额定电压 7.4V）
- 工作电压
- 9～36V DC
- 工作／存储温度
- -40℃～+85℃
- 防护与可靠性
- IP68；MTBF 50000h
- 尺寸／重量
- Φ200 × 138 mm；约 2000g
表中参数为当前标准型号或典型配置，部分指标可能因型号、选配和使用条件不同而变化，具体以对应型号技术规格书及合同约定为准。
FAQ
选型与布点常见问题
GNSS 系统如何获得位移数据？
项目设置一台基站和若干监测站，通过前端或后端解算获得监测站相对基站的水平位移与垂直位移。
可以达到什么精度？
资料给出的静态解算精度为：水平 ±(2.5 mm + 0.5 ppm) RMS，高程 ±(5.0 mm + 0.5 ppm) RMS。实际结果受基线长度、卫星环境、安装稳定性、采集策略和解算条件影响。
只有公网环境才能部署吗？
不一定。设备支持 4G、Wi-Fi、LoRa 等通信方式；资料还列出 LoRa 自组网与无公网环境下的前端 RTK 解算能力，具体组网需按站点距离和遮挡条件确认。
除位移外还能监测什么？
设备内置 MEMS 传感器，可输出倾角与振动加速度数据，并支持按动态事件调整监测频率。
断电或断网时如何处理？
最新版资料给出 55.5Wh（额定电压 7.4V）内置电池，并配置 Micro SD 接口。应急运行时间、存储卡配置、补传策略和远程配置范围需结合实际工作模式与项目配置确认。
选型前需要提供哪些信息？
建议提供监测对象、基站与监测站位置、测点数量、基线距离、卫星遮挡、供电、通信、采集与上传周期、平台接入和预警要求。
