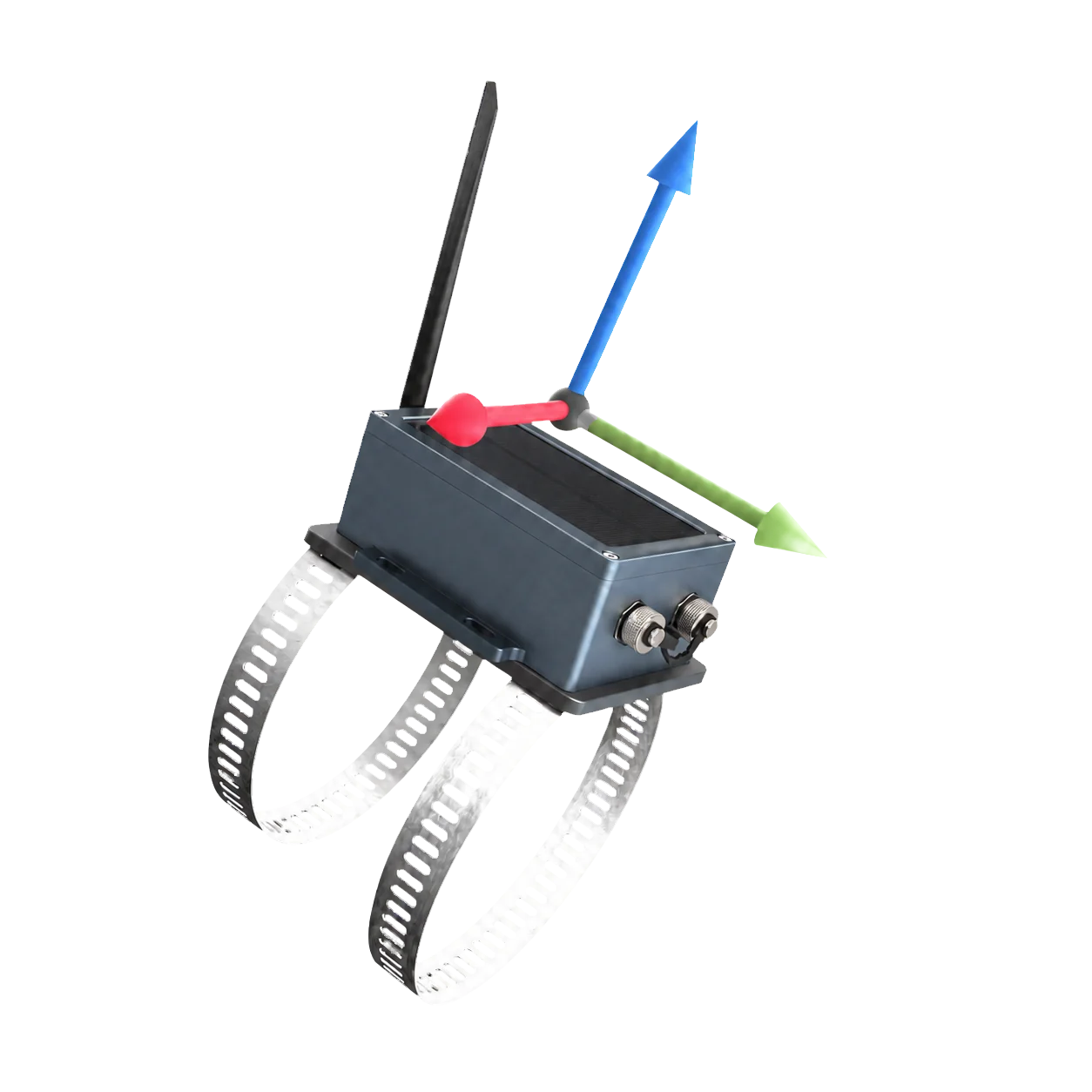

六轴融合识频
三轴加速度 + 三轴陀螺仪，主振轴自动选择与 SNR 自适应融合，改善近锚固端低位安装基频识别。
力与应力 · 无线索力

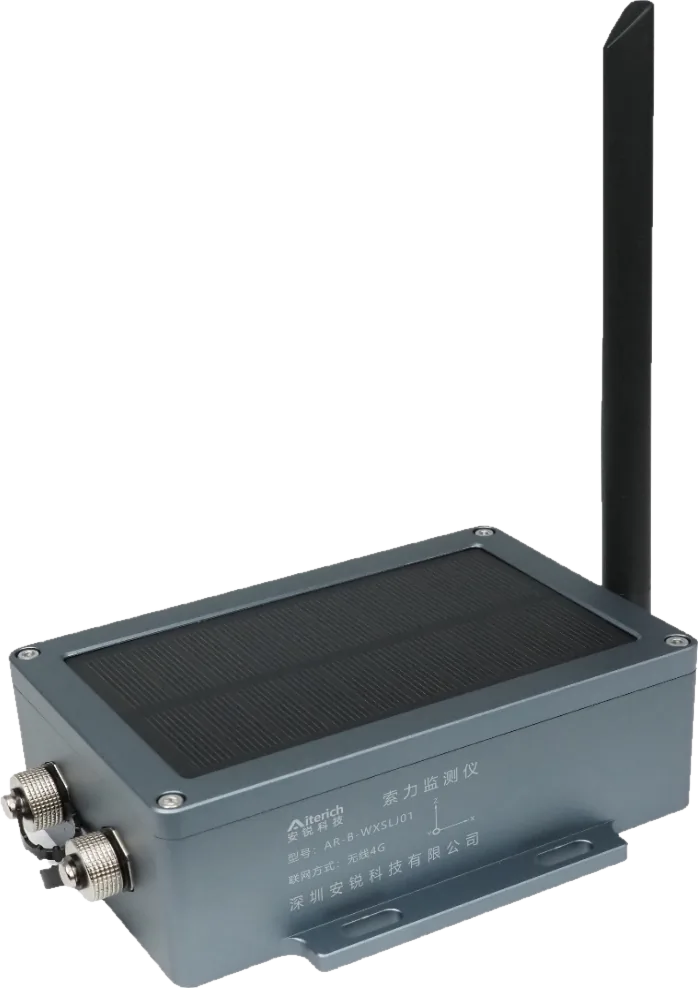

无线索力监测仪
基于振动频率法，面向桥梁斜拉索、吊索／吊杆、系杆及其他具有清晰自由振动段的受拉构件，持续识别基频并输出索力趋势与质量评价。
- ≤±3%索力测量误差
- ≤0.005Hz频率分辨率
- IP67户外防护
- ≥30天阴雨自持
通过拉索固有振动频率反演索力，面向桥梁与工程拉索长期在线监测
频率法 · 六轴融合识频 · 4G · 太阳能供电 · IP67产品定位

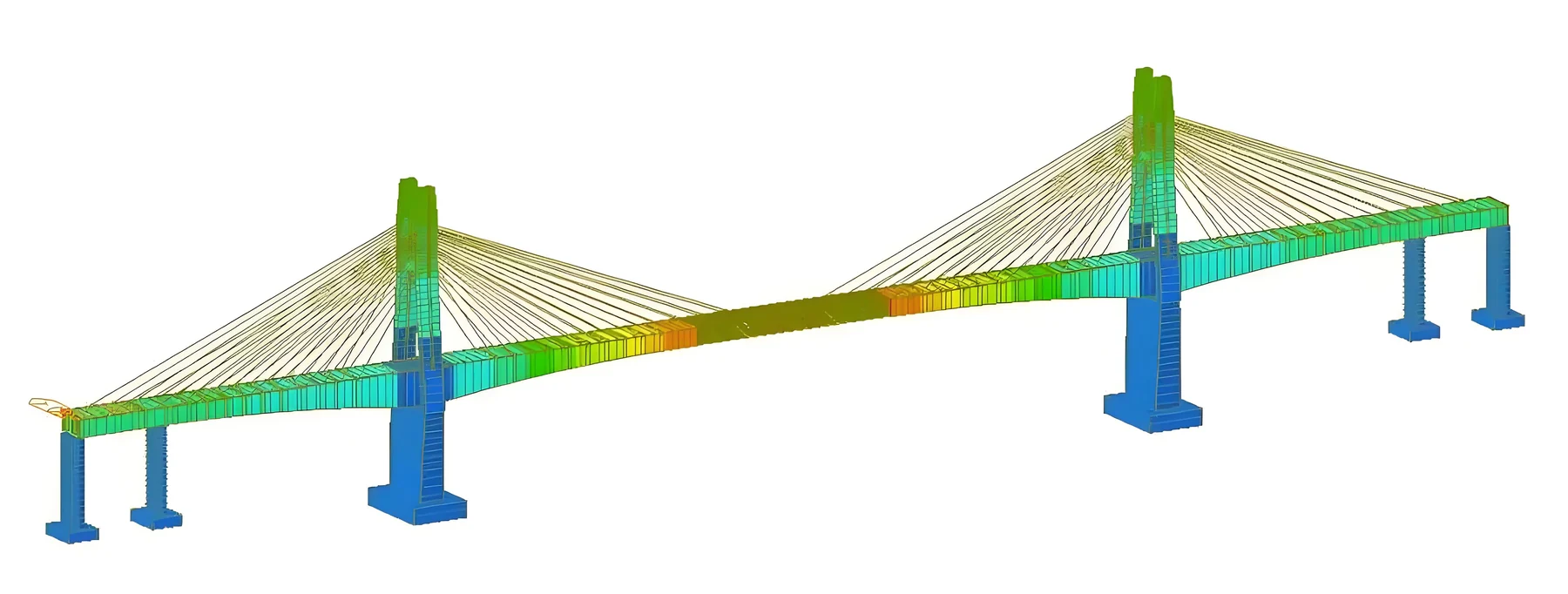

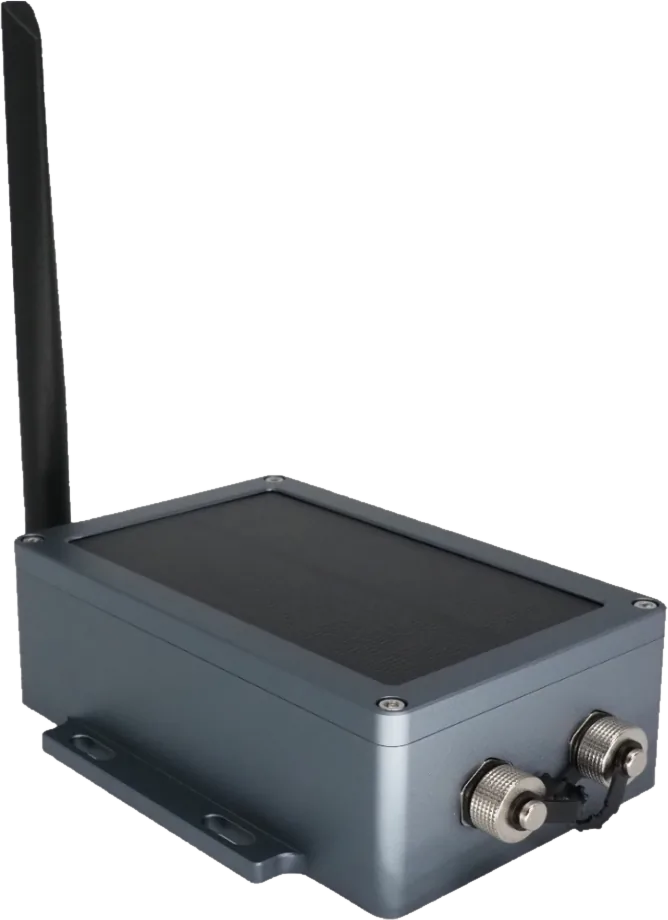

弦振动频率法，把拉索振动转化为可追踪的索力数据
一体化终端集六轴采振、边缘识频、索力解算与 4G 通信于一体；通过表面安装采集拉索振动，识别基频并结合索长、线密度与边界参数反演索力，适合斜拉索、吊杆及其他自由振动段清晰、可测基频的受拉构件。

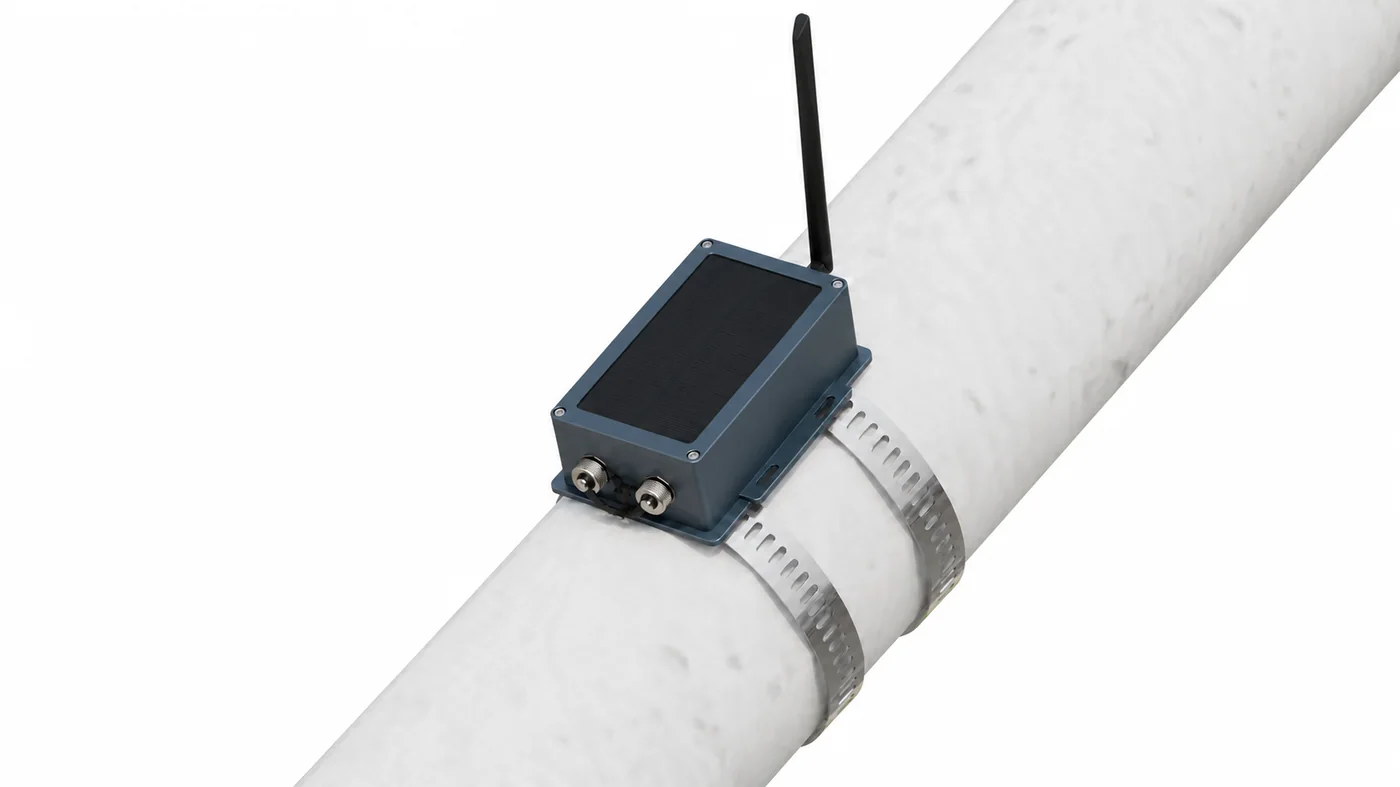

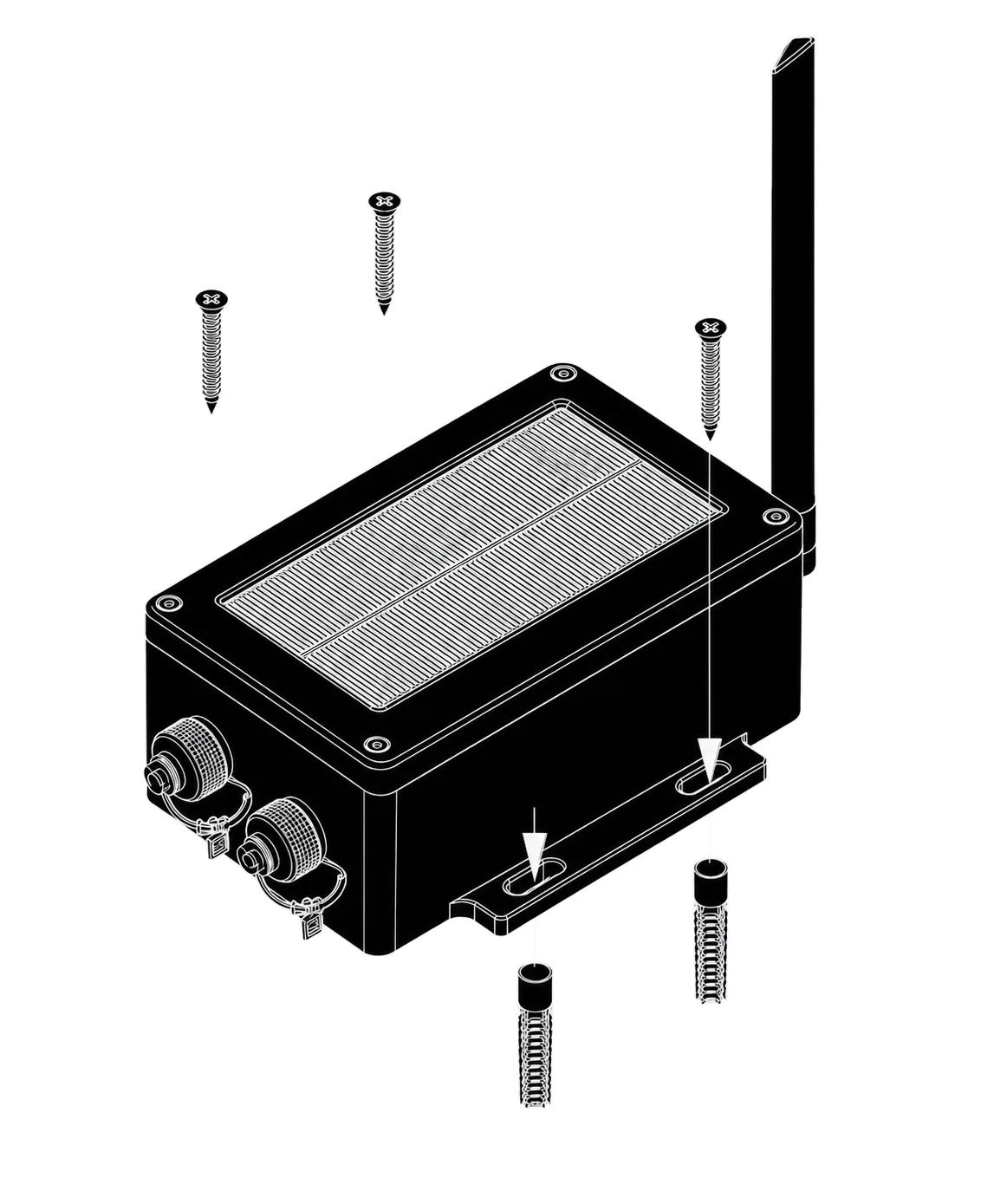

- 01表面安装，确认自由振动段与固定方式
- 02六轴同步采集加速度与角速度
- 03端侧滤波、识频与质量分级
- 044G 上云，断网本地缓存与远程配置
核心能力
面向弱信号与近锚端安装的完整处理链路
信号处理与温度补偿
带通/陷波、Welch 平均与工频抑制；结合温度补偿降低环境温差对索力结果的影响。
质量分级与追溯
有效/可疑/无效分级，原始波形与频谱本地留存，支持复算与第三方复核。

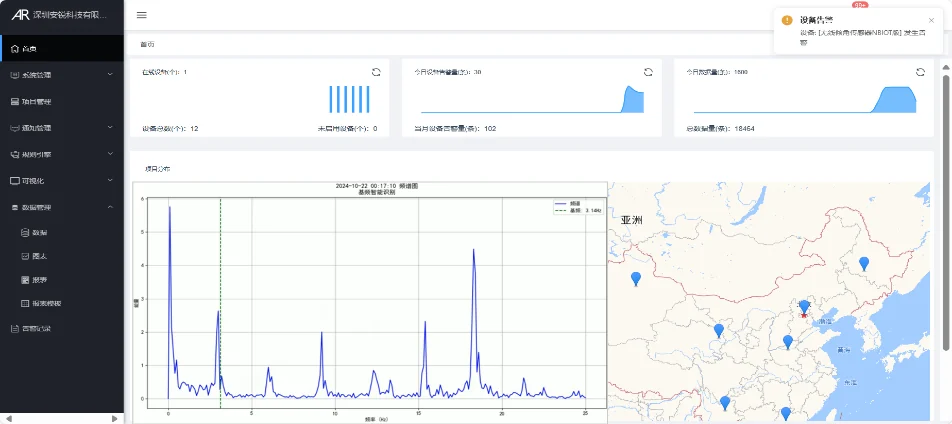

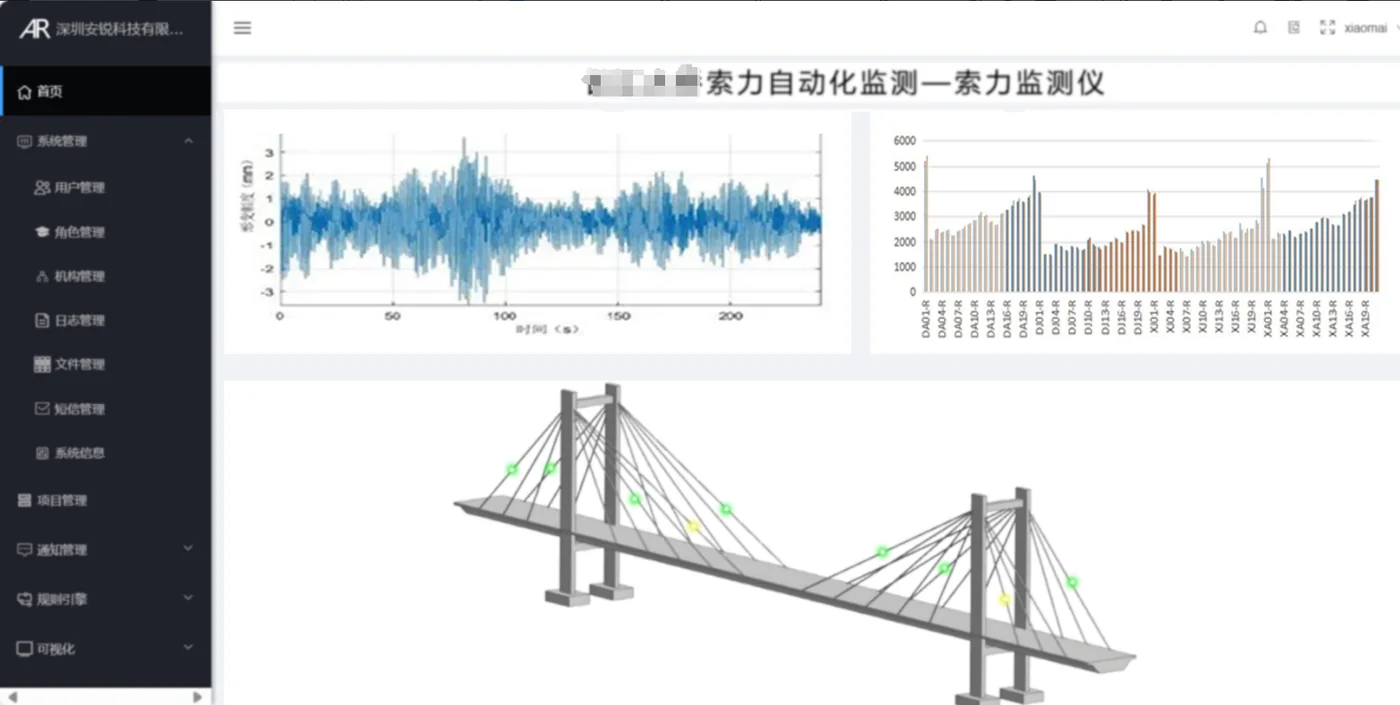

云边协同与低功耗
周期唤醒—采集—计算—上传—休眠；开放 MQTT、HTTP 对接第三方平台。

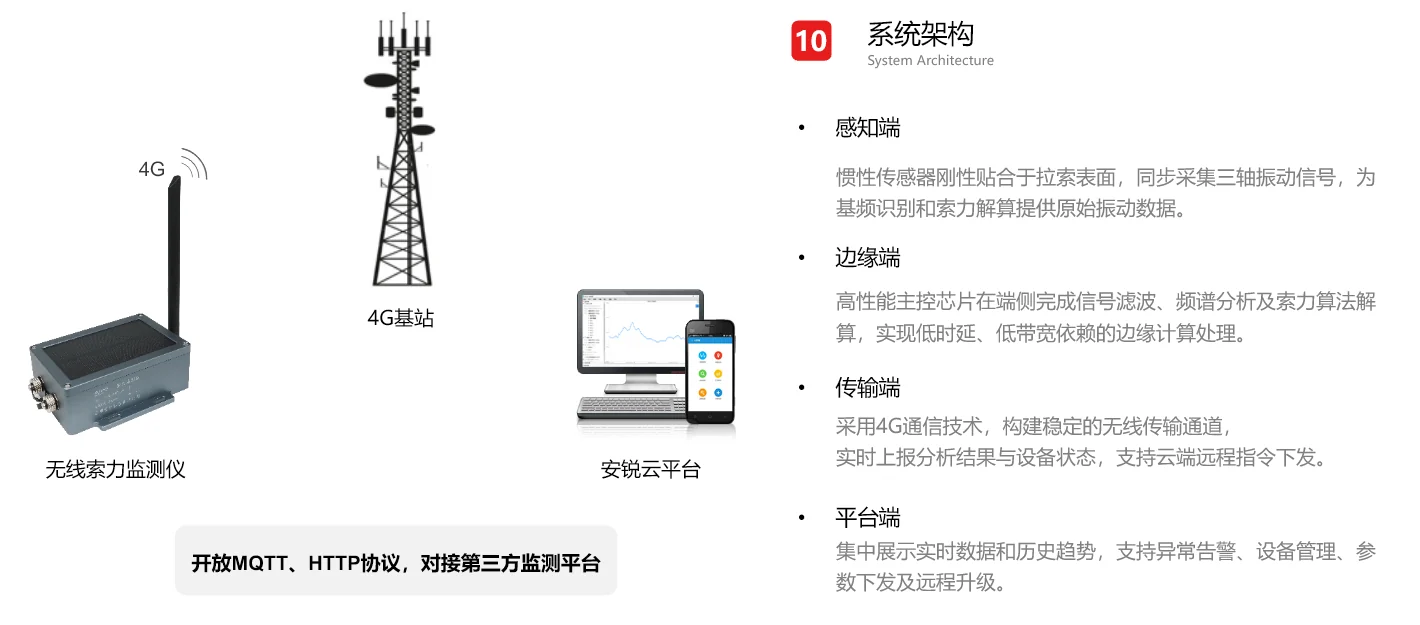

原理与架构
一体化终端、识频链路与平台接入

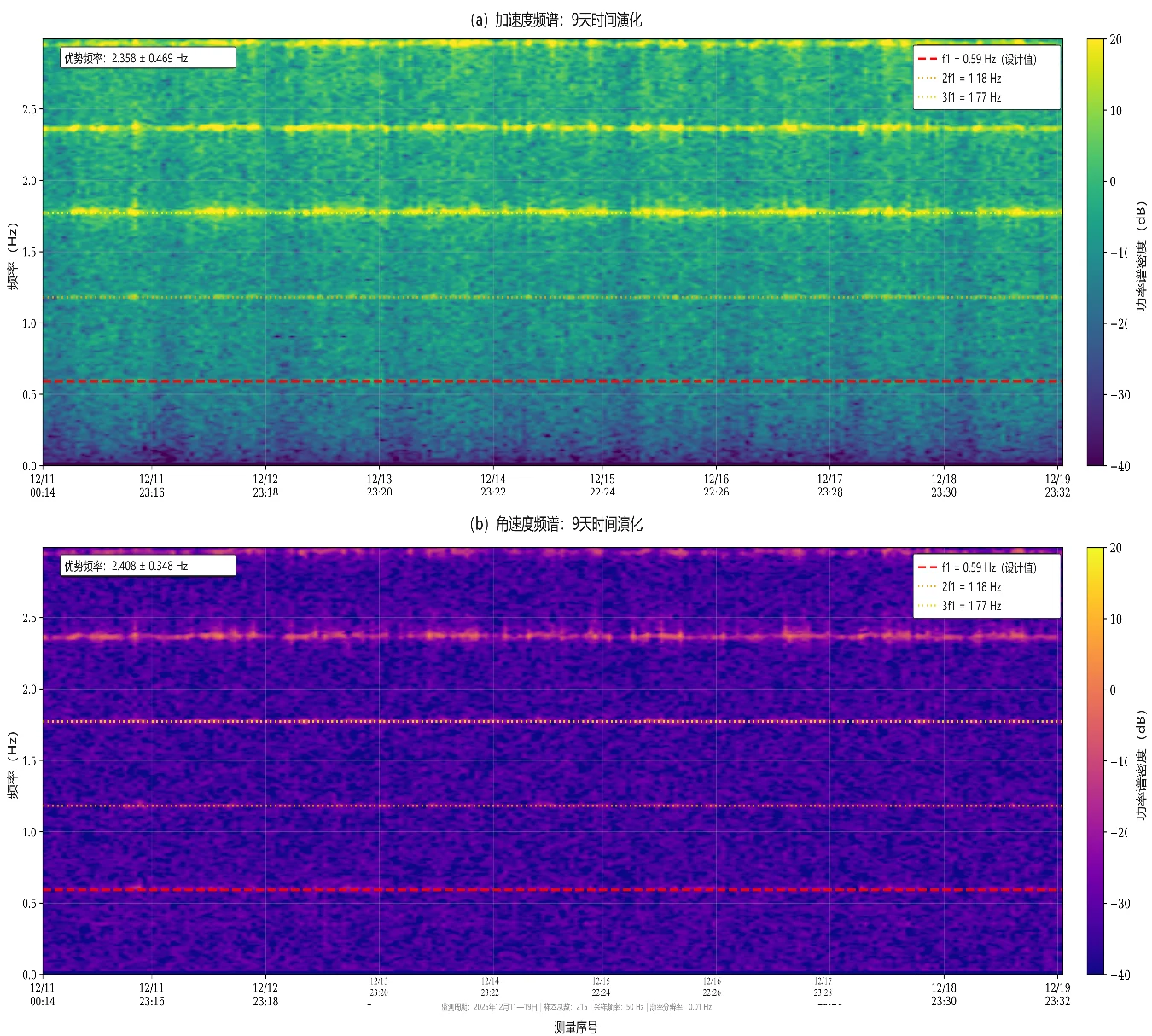

工程验证
连续现场监测验证识频稳定性
典型斜拉索项目 34 天不间断监测：每小时采集、单次 45 s，814 组有效数据；以频率误差 < 20 mHz 为判定标准，稳定识频率 94.7%，平均基频约 0.5883 Hz，-3.12 ℃～23.31 ℃ 宽温运行。
- 94.7%
- 稳定识频率
- 814 组
- 有效数据
- ≤±3%
- 索力测量误差（典型配置）
- ≥30 天
- 阴雨自持（默认周期）
验证数据来自特定项目现场，实际表现受边界条件、安装位置、环境噪声与参数设置影响。

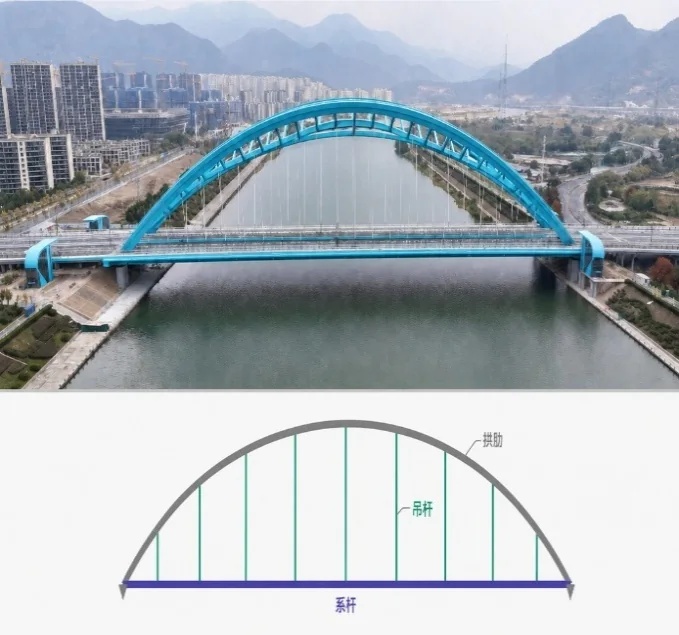

适用场景
桥梁斜拉索、吊杆及其他可测基频的受拉构件
需自由振动段清晰、索长与线密度等参数可获得；悬索主缆、输电塔与通信拉线、短索或带减振器构件需技术确认，不作为默认适用场景。

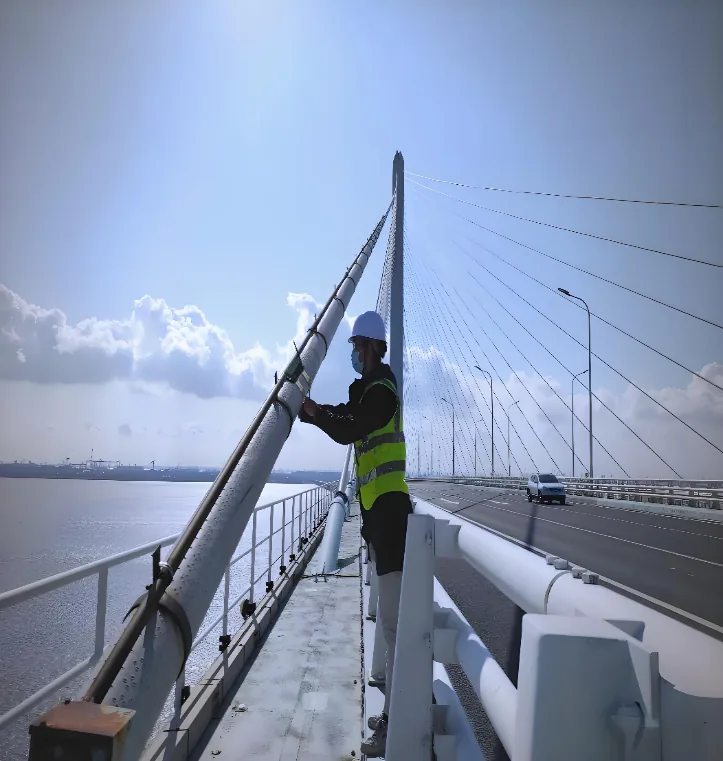

典型应用

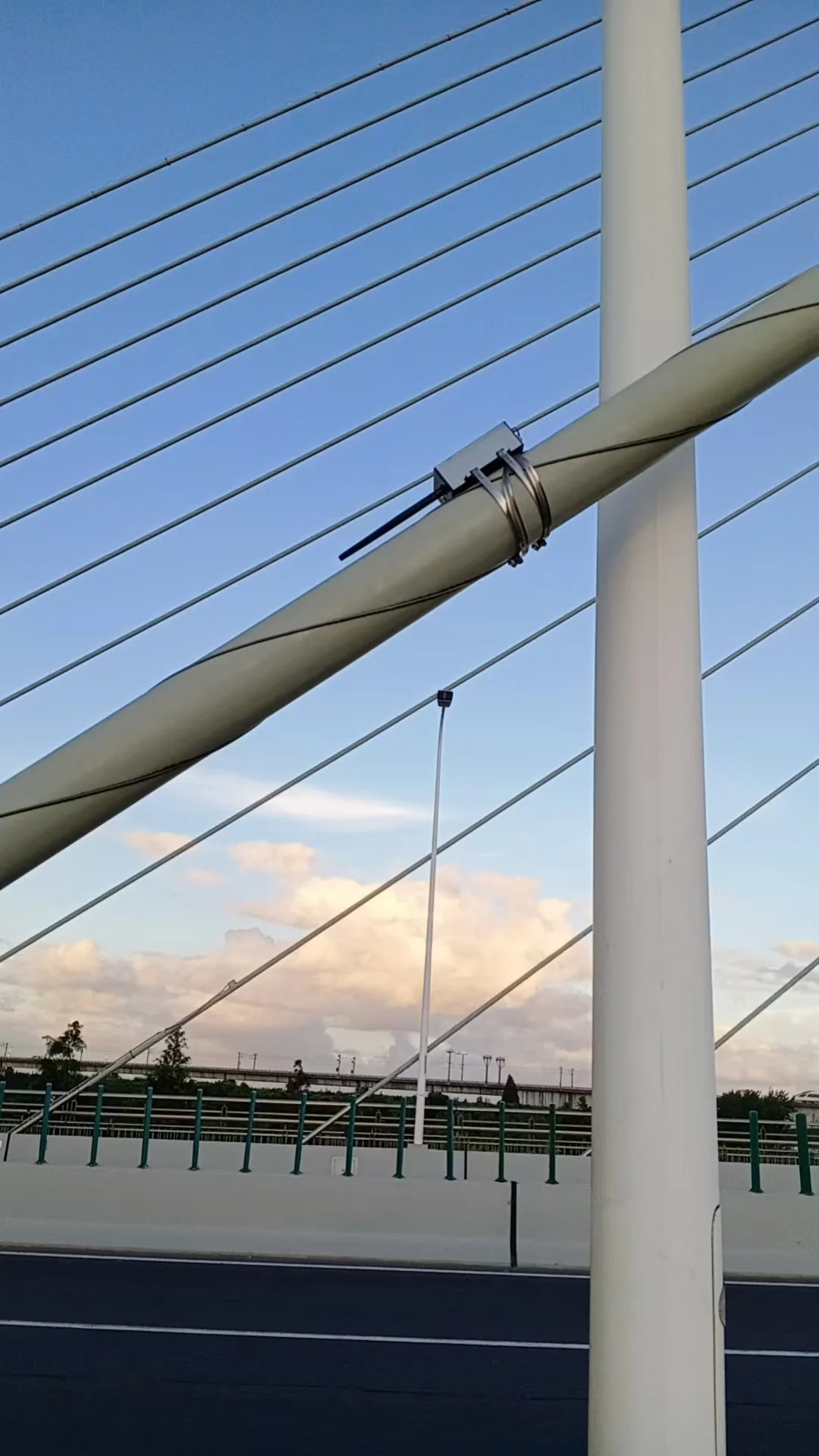

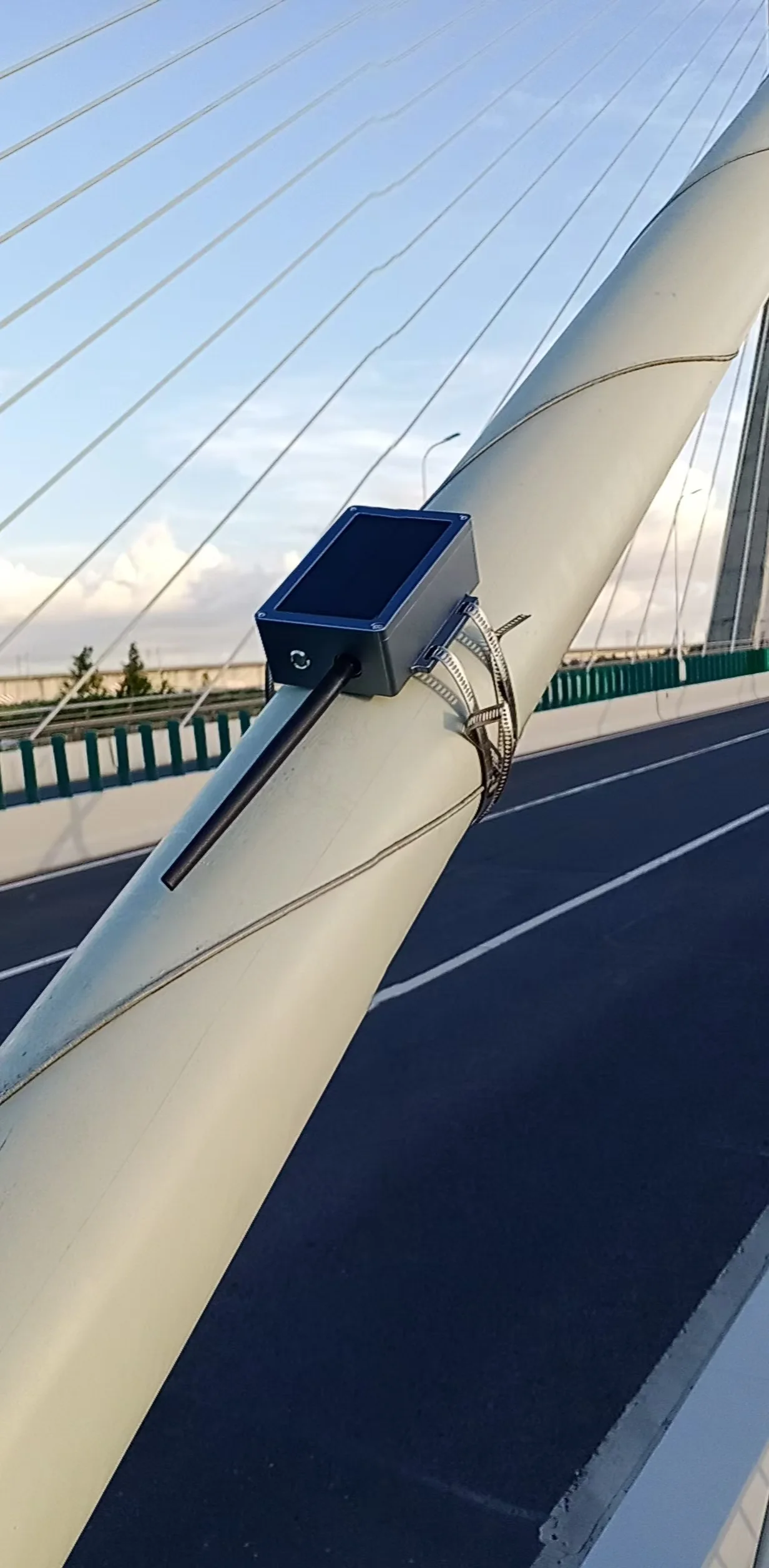

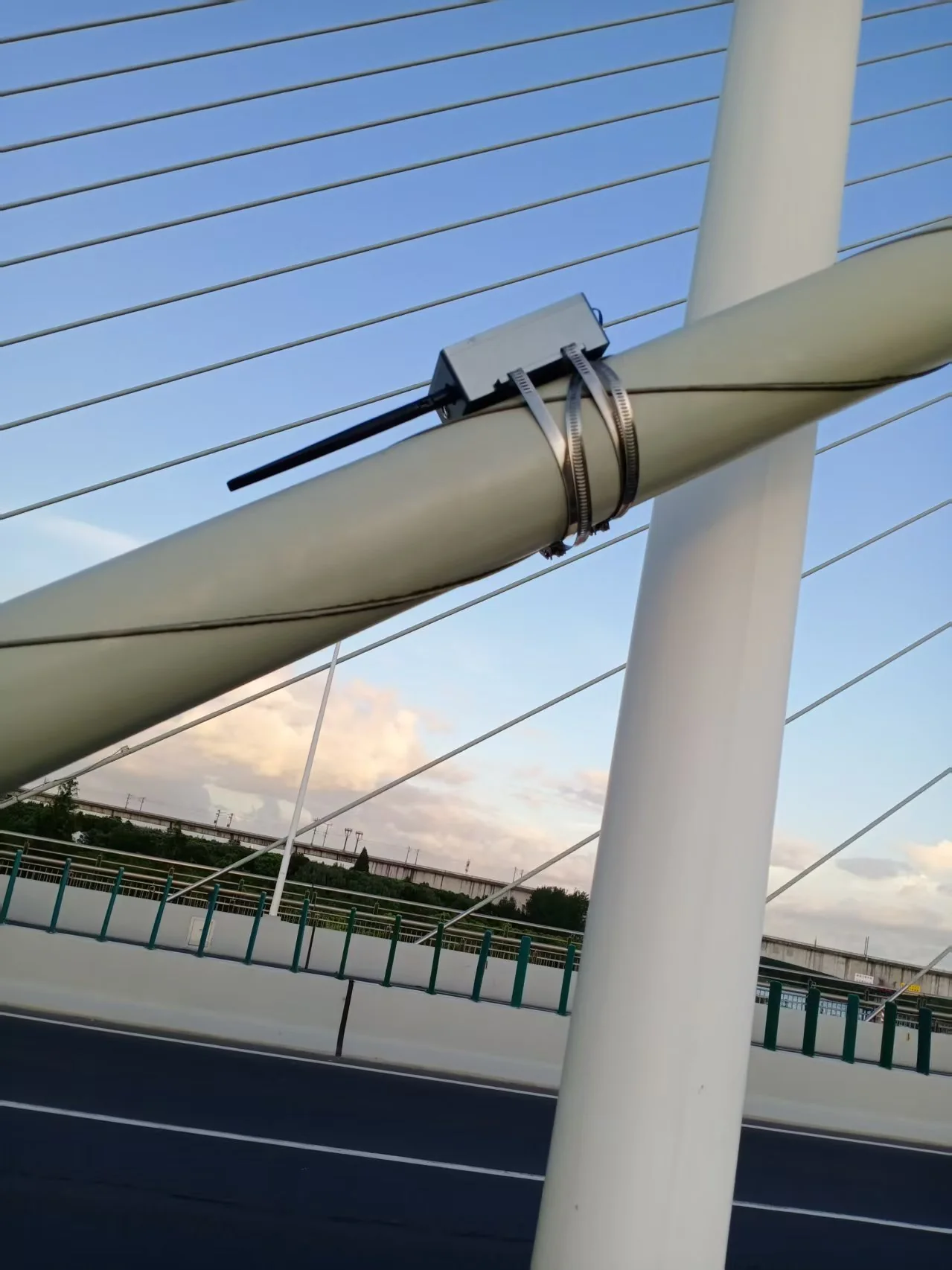

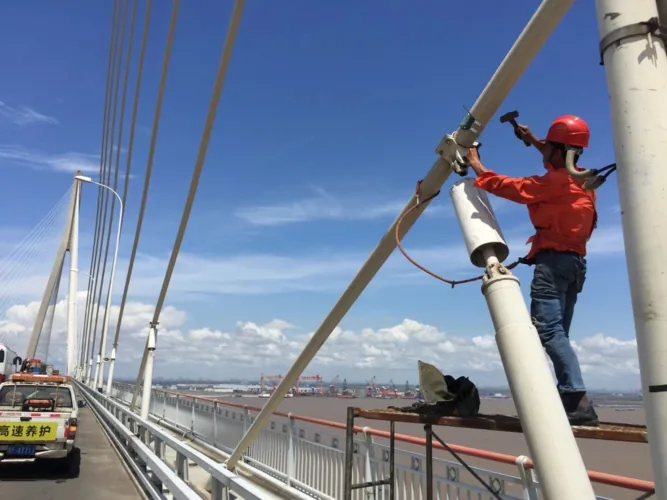

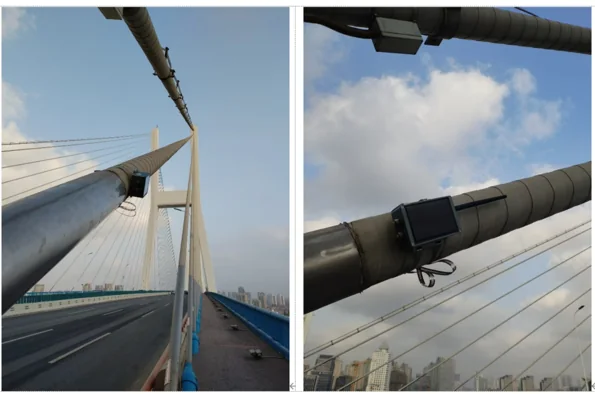

现场安装实拍
适用判断
先确认频率法是否匹配您的构件
适合优先评估
- 自由振动段清晰的斜拉索、吊杆与可测基频的受拉构件
- 索长、线密度与边界条件可确认
- 需要后装、周期监测与平台统一追溯
需要技术确认
- 短吊杆、高刚度或带减振器构件
- 近复杂连接件安装或局部振动源干扰
- 需要施工张拉标定或绝对力值仲裁
核心参数
用于初步筛选的核心参数
依据 B040101《无线索力监测仪产品资料》V1.0（2026-09-08）整理。
测量与采集
- 频率范围
- 0.2～50 Hz
- 频率分辨率
- ≤ 0.005 Hz
- 索力测量误差
- ≤ ±3%
- 采样率
- 100 / 200 / 500 / 1000 Hz 可选
- 单次采集时长
- 30～300 s 可配置
通信与存储
- 采集/上报周期
- 1 h～24 h 可配置
- 通信
- 4G；MQTT、HTTP 对接
- 数据存储
- 64 GB
- 断网运行
- 本地缓存，恢复后补传

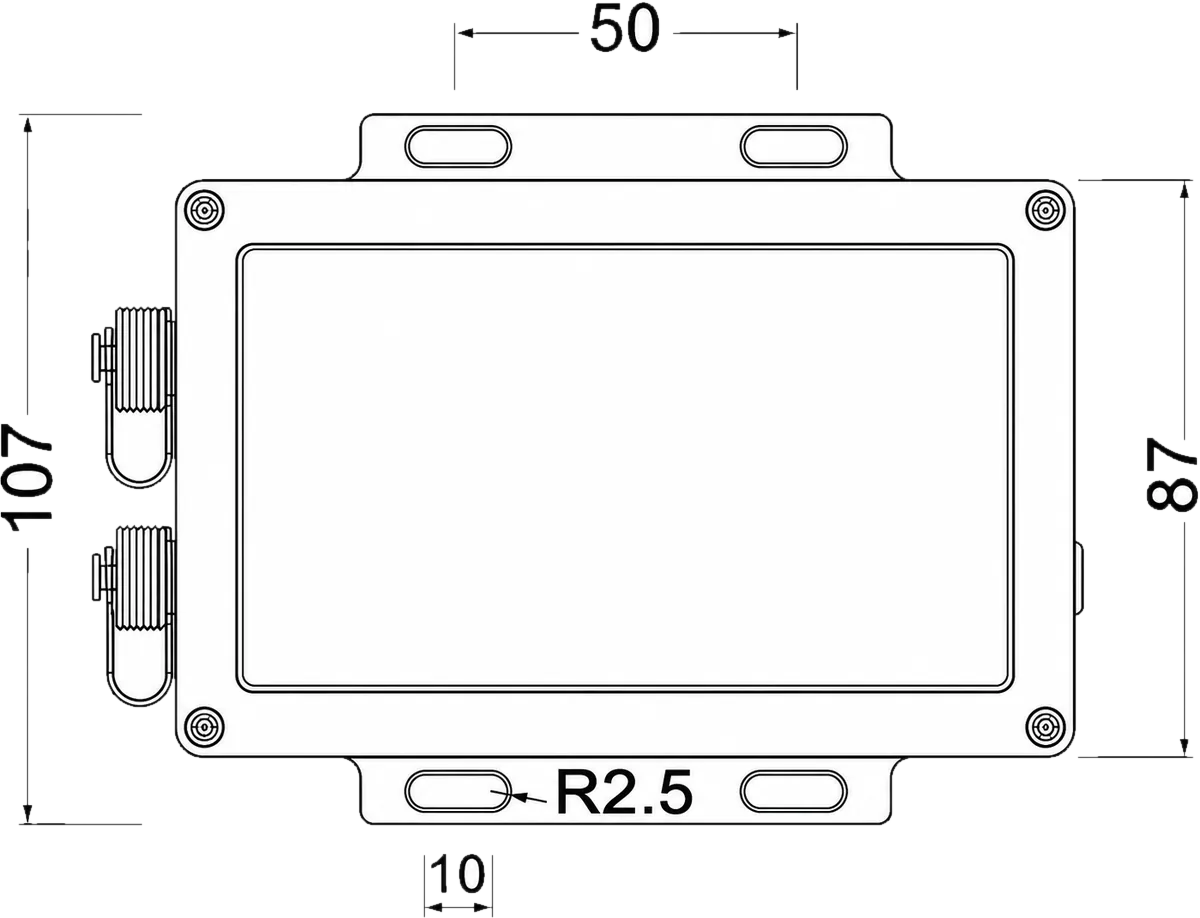

结构与环境
- 供电
- 太阳能板 + 10000 mAh 锂电池
- 阴雨自持
- ≥ 30 天（无光照、默认周期）
- 工作温度
- -20 ℃～+60 ℃
- 防护
- IP67；铝合金外壳
表中参数为典型配置，具体以对应型号技术规格书及合同约定为准。
常见问题
适用性与部署中的常见问题
频率法索力监测需要哪些工程参数？
至少需要自由索长、单位长度质量（线密度）及边界条件；安装位置照片与采集周期有助于判断模型适用性。
近锚固端低位安装是否可行？
产品采用六轴融合与自适应识频，改善近锚端基频识别；仍须结合索体振动特性与现场噪声评估。
能否接入第三方监测平台？
支持 4G 上传及 MQTT、HTTP 等对接方式；接口字段、鉴权与补传策略按项目技术确认。
阴雨无光照能工作多久？
典型配置下阴雨自持 ≥ 30 天（默认采集周期）；实际续航与采集时长、上报频率及光照条件有关。
选型前建议准备哪些信息？
构件类型、索径与护套、自由索长、线密度、边界条件、安装位置、采集周期与平台对接要求。
从项目开始
提交拉索参数，获取适用性判断
准备构件类型、自由索长、线密度、边界条件、安装位置与平台对接要求，便于工程师建议安装方式与解算模型。
