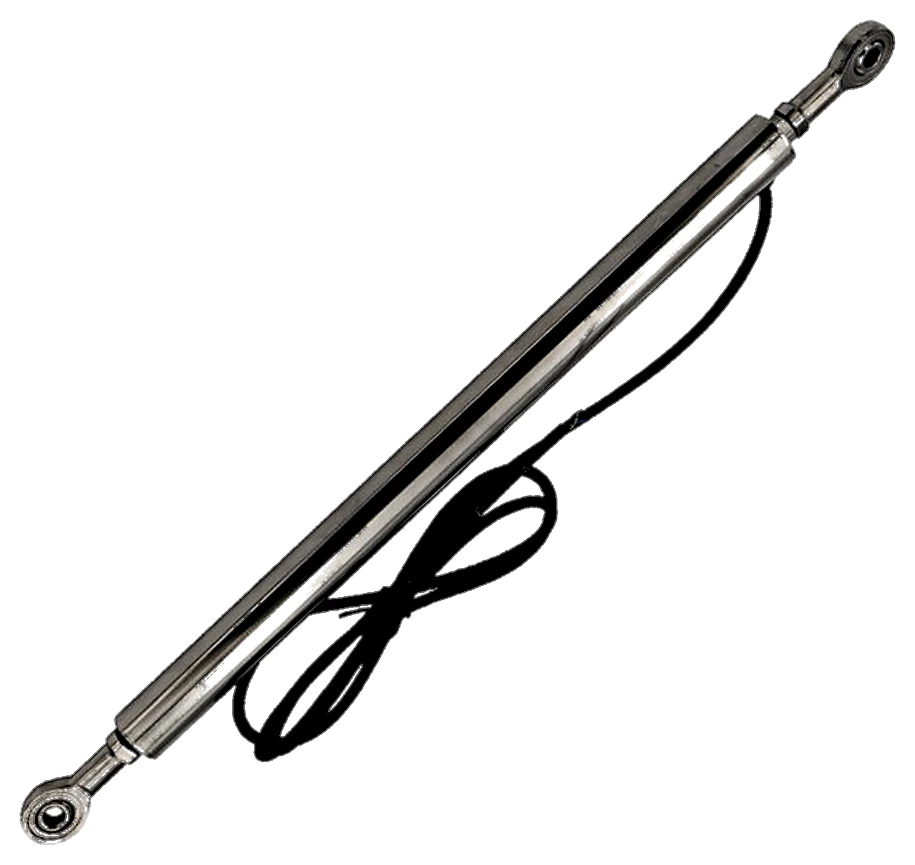

304 不锈钢分体结构
外径约 20 mm，电路密封于管内，便于狭小空间和曲面结构跨缝安装。
CRACK WIDTH & OPENING DISPLACEMENT
把裂缝的细微开合，转化为可持续追踪的数据
两端鱼眼头跨缝固定后，传感器持续测量裂缝宽度与开合位移。产品不用于直接测量裂缝深度；具体量程、安装基准和系统配置应结合现场工况确认。
- ≤0.1 μm分辨率
- 7 档5–500 mm 量程
- RS485数字输出
- 20 mm外径
WORKING PRINCIPLE
以差动电感变化感知裂缝开合
裂缝张开或闭合时，连杆带动管内铁芯相对线圈轴向位移，差动电感随之变化；内置解调器将信号转换为 RS485 数字量。无滑动触点设计有利于降低机械磨损，适合长期值守。
- 01鱼眼头跨缝固定
- 02裂缝开合带动连杆
- 03铁芯相对线圈位移
- 04RS485 输出测量结果
CORE CAPABILITIES
围绕长期结构裂缝监测设计
鱼眼头铰接固定
适应一定安装偏差与结构微转角，降低对中难度。
无滑动触点
铁芯与线圈相对位移，减少触点磨损并保持良好重复性。
内置解调与低功耗
DC 12–24 V 供电，典型工作电流 12 mA@12 V，现场无需另配解调模块。
RANGE SELECTION
七档量程，按最大预期开合量选型
本产品并非单台覆盖 0–500 mm；应从七档规格中选择并预留余量，同时避开前端约 2.5 mm 缓冲区。
5102550100250500mm
SYSTEM ARCHITECTURE
从裂缝位移到趋势与阈值管理

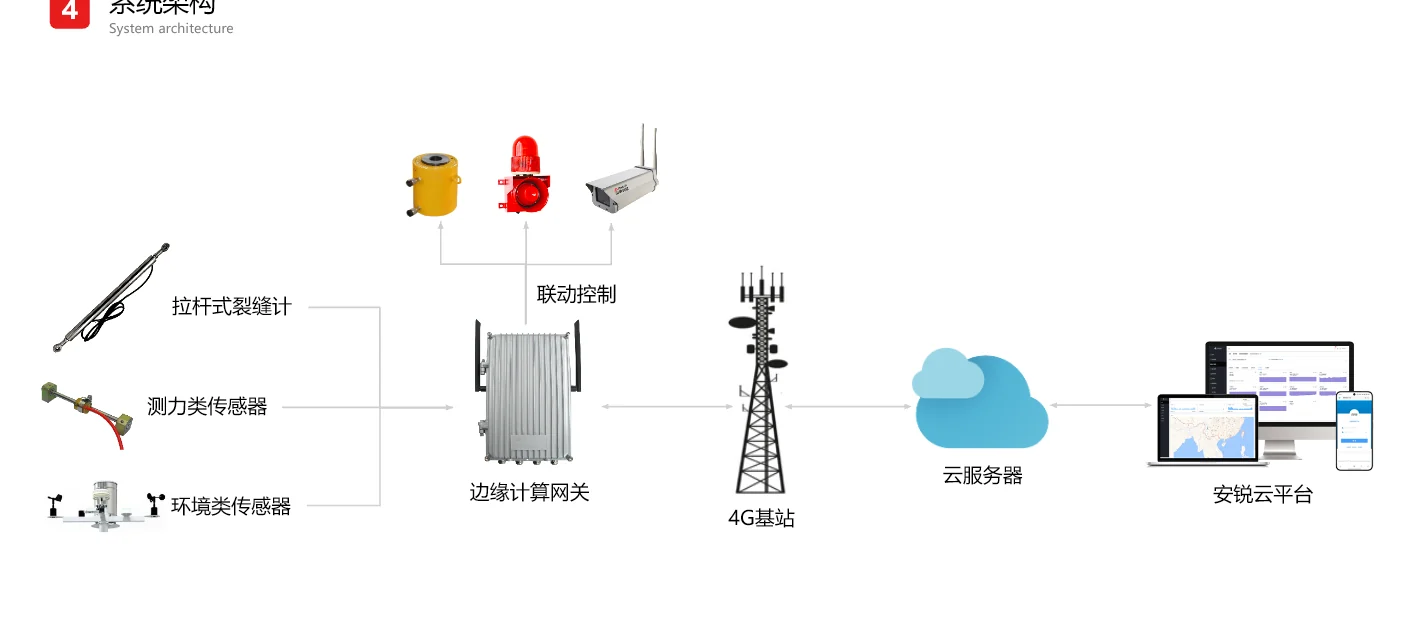

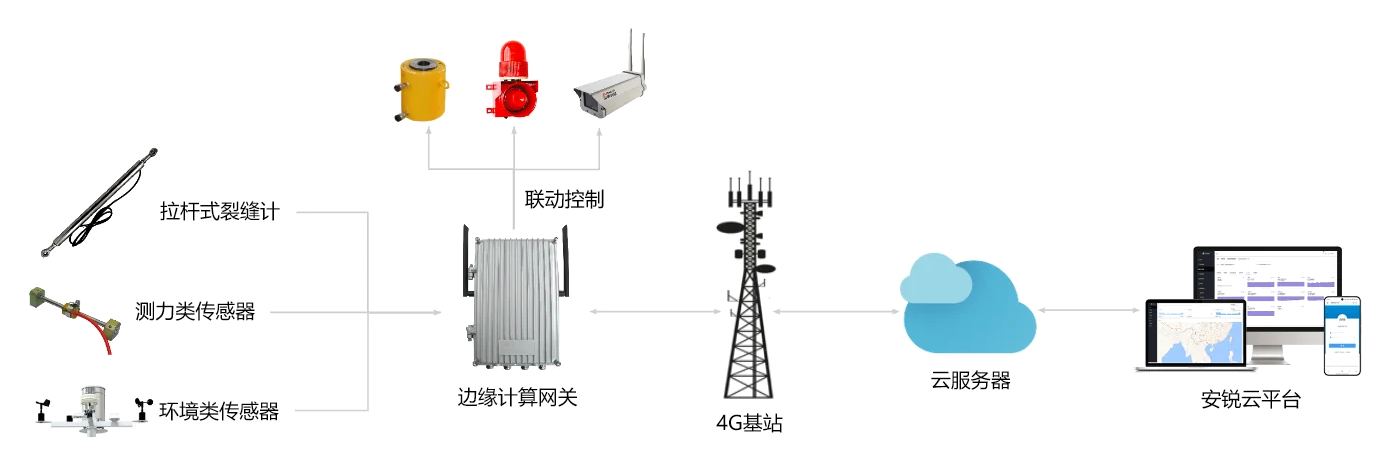

裂缝计通过 RS485 接入采集器或网关，再经项目网络上传至安锐科技平台或兼容的第三方系统。平台可查看实时值与历史趋势；短信、平台弹窗和现场声光预警均按项目配置。
01裂缝计宽度与开合位移→02采集器／网关RS485 接入→03项目网络有线或无线→04平台／第三方系统趋势与预警按项目配置
APPLICATION SCENARIOS
覆盖多类土木结构裂缝监测

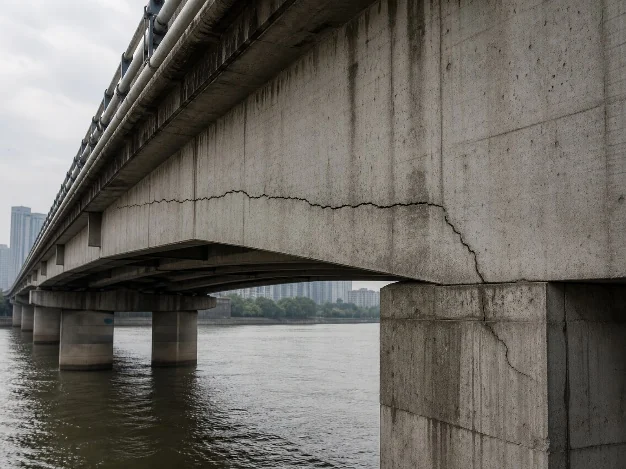

桥梁混凝土
关键构件裂缝开合变化的长期跟踪。

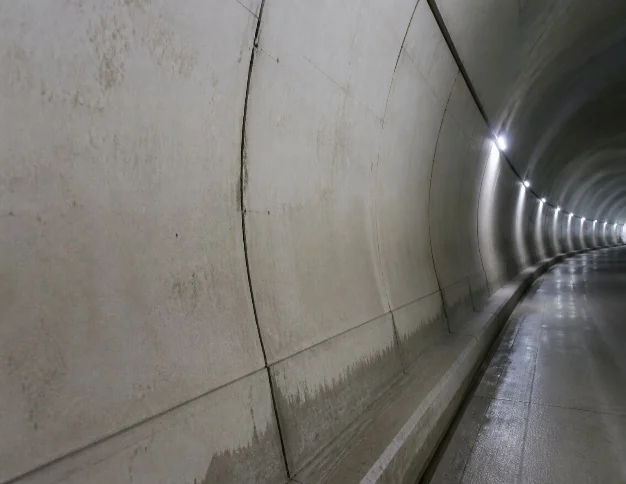

隧道衬砌
接缝与壁面裂缝变化监测。

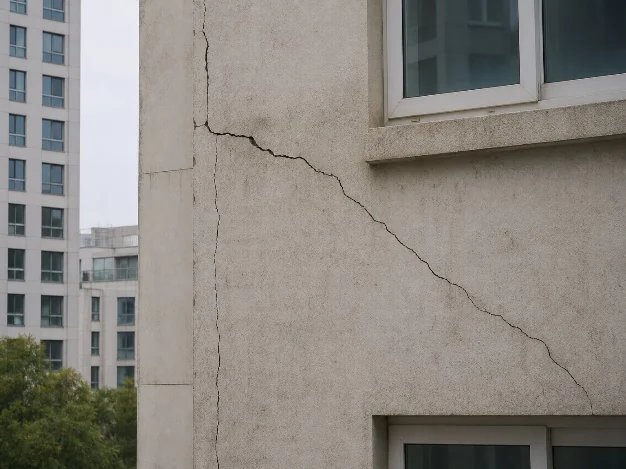

房屋建筑
外墙、砌体及施工影响区裂缝监测。
混凝土路面
板块裂缝宽度变化监测。
水利混凝土
岸坡及相关混凝土结构裂缝监测。
文物砌体
在保护与安装条件允许时跟踪砌体裂缝变化。
INSTALLATION NOTES
安装前先确认量程、方向和固定条件
- 依据最大预期开合量选择量程并预留余量，避开前端约 2.5 mm 缓冲区。

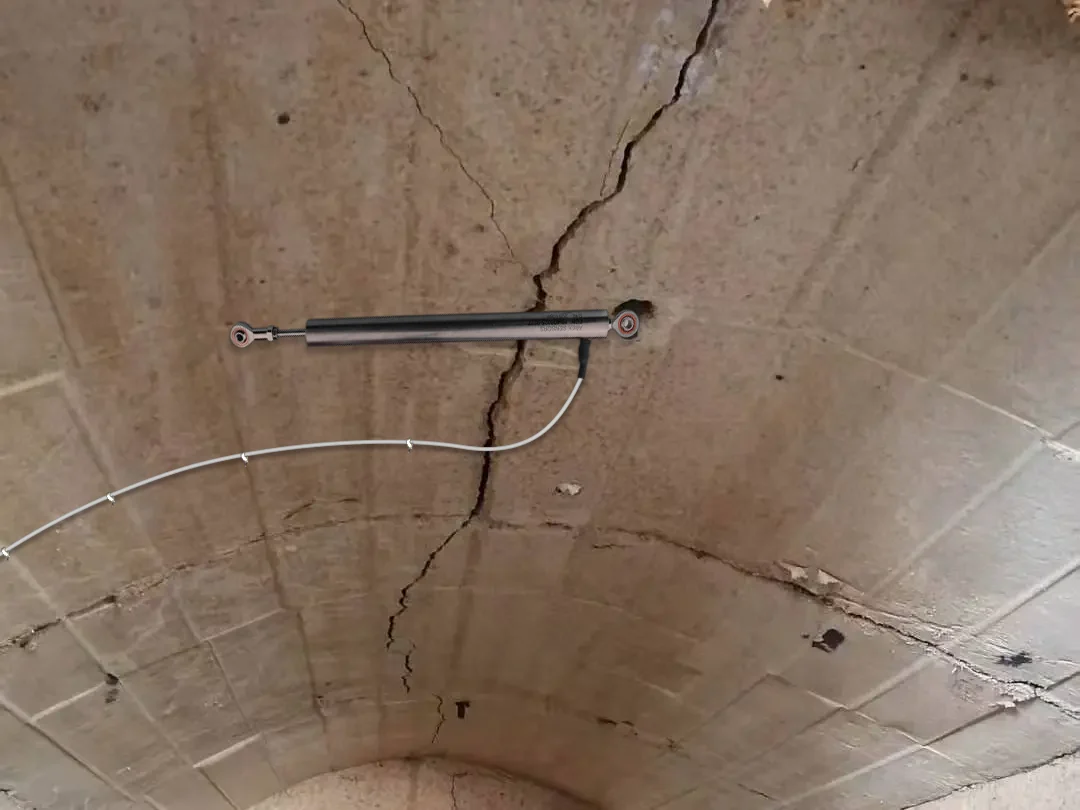

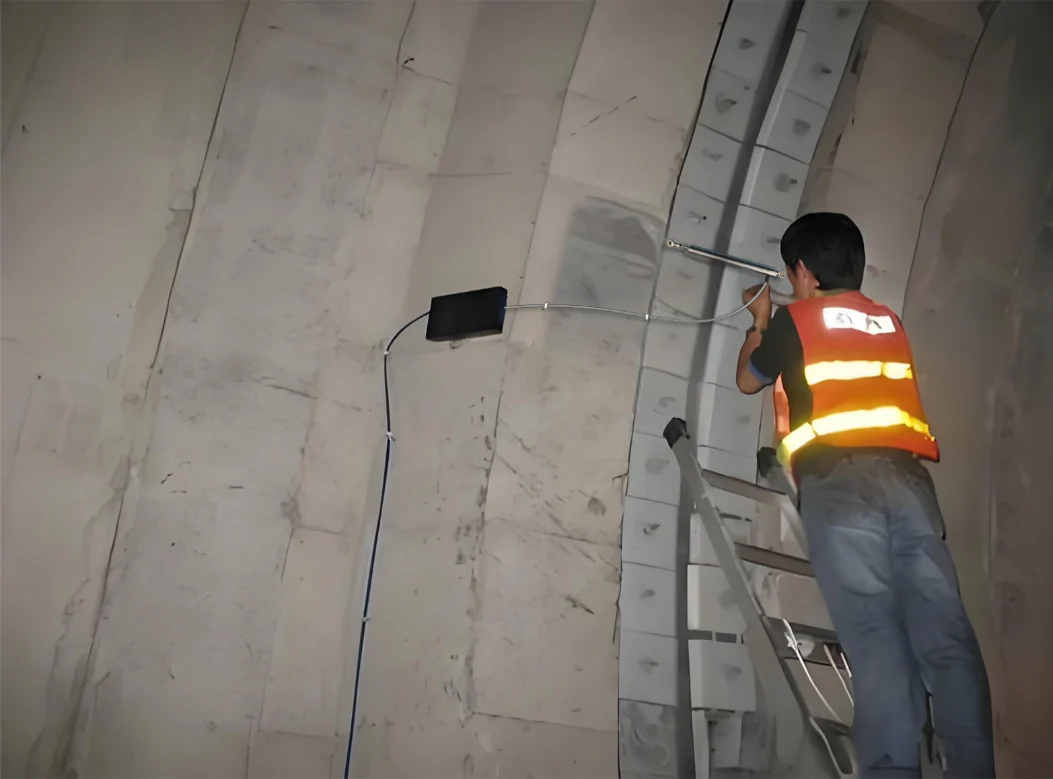

- 两端跨缝固定，测量方向尽量与裂缝主要开合方向一致，确认鱼眼头活动无卡滞。
- 按受控说明书完成 DC 12–24 V 与 RS485 接线，户外或潮湿环境做好接头和线缆防水。
- 说明书不提供免登录裸文件下载；详细线序、寄存器和调试步骤通过资料申请或登录后获取。
CORE PARAMETERS
用于初步选型的核心参数
参数依据 2026-08-26 产品资料整理；具体规格、尺寸、通信配置与交付边界以合同及技术确认结果为准。
- 量程
- 5 / 10 / 25 / 50 / 100 / 250 / 500 mm
- 分辨率
- ≤ 0.1 μm
- 重复误差
- ≤ 1 μm
- 线性误差
- 0.1% F·S
- 输出信号
- RS485
- 动态特性
- 50–80 Hz
- 工作电压／电流
- DC 12–24 V；典型 12 mA@12 V
- 工作温度
- -25℃～+85℃
- 测量力
- 80 g
- 振动允限
- 10 g / 2 kHz
- 耐冲击
- 250 g / 11 ms
- 温度系数
- 零点 ≤0.01%/℃；灵敏度 ≤0.25%/℃
FAQ
选型和部署中的常见问题
裂缝计直接测量哪些量？
本产品跨缝安装，直接测量裂缝宽度与开合位移变化，不把裂缝深度作为直接测量能力。
七档量程如何选择？
可选 5、10、25、50、100、250、500 mm 量程。应依据最大预期开合量预留余量，并避开前端约 2.5 mm 缓冲区。
能否接入现有采集器或第三方系统？
设备输出 RS485 数字信号，可接入兼容的采集器、网关或第三方 Modbus 设备；供电、接线、地址与寄存器以交付资料为准。
鱼眼头铰接结构有什么作用？
两端鱼眼头可适应一定的安装偏差和结构微转角，降低对中难度；安装时仍需确保测量方向与裂缝主要开合方向一致。
露天或潮湿环境能否长期使用？
产品采用 304 不锈钢结构，电路密封于管内；现场仍需做好接头、线缆和固定点防水，并结合环境腐蚀性确认维护方式。
平台可以提供哪些预警？
接入监测平台后可查看趋势并配置阈值。短信、平台弹窗和现场声光预警均按项目配置。
CONTROLLED RESOURCES
说明书与通信资料按权限提供
产品说明书不允许免登录下载。可前往资料中心登录，或提交项目条件申请适用版本和技术资料。
START WITH YOUR SITE
把裂缝变化范围和现场条件告诉我们
请准备结构类型、最大预期开合量、测点数量、安装空间、供电通信和平台需求，便于技术人员完成初步选型。
