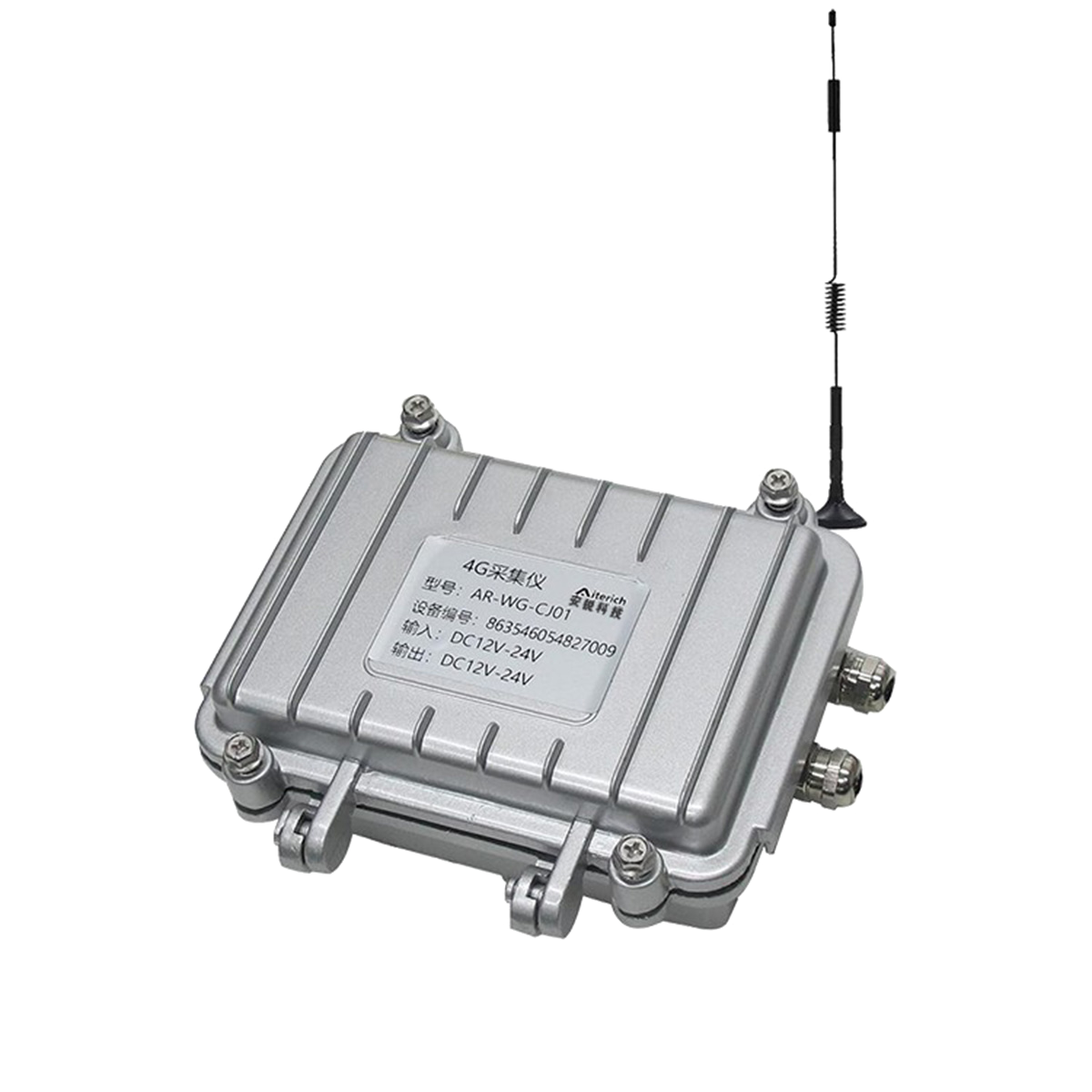

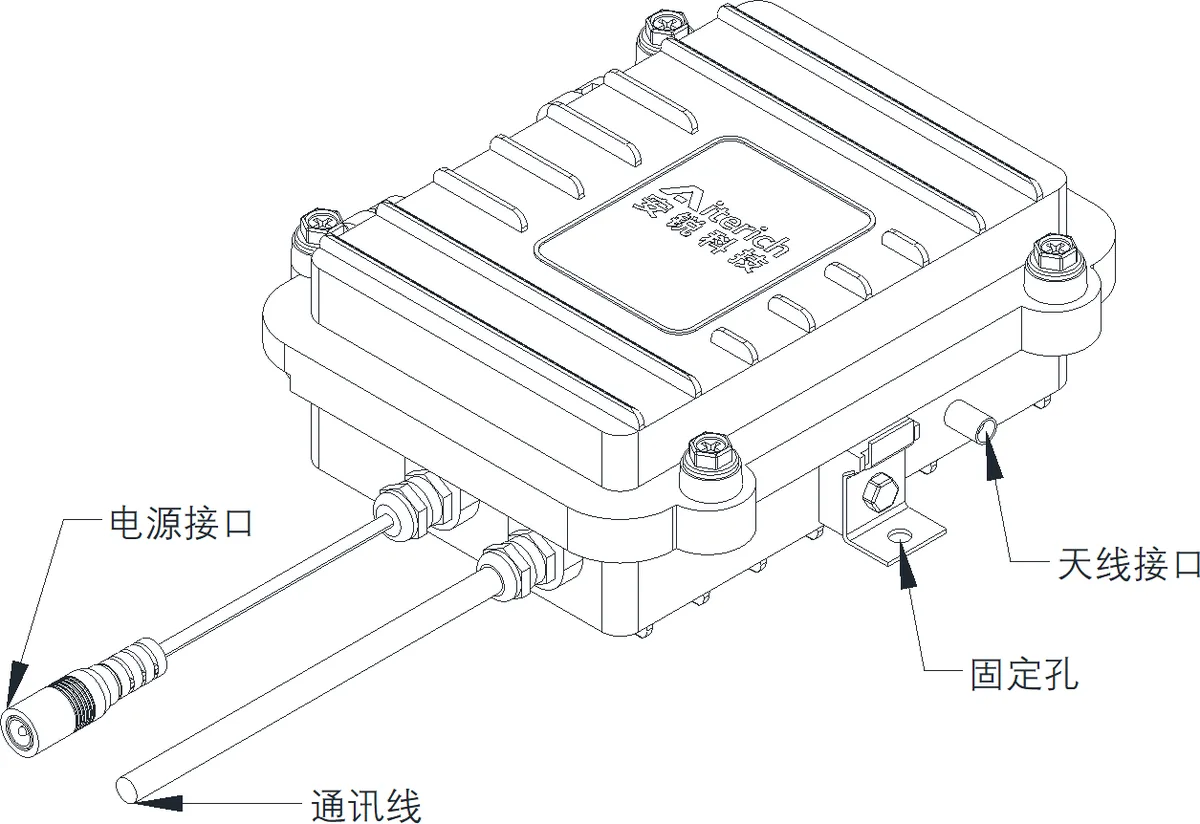

多设备总线接入
标配 1 路 RS485，可接入多台具有独立地址的 Modbus 设备；数量与轮询周期按项目核对。

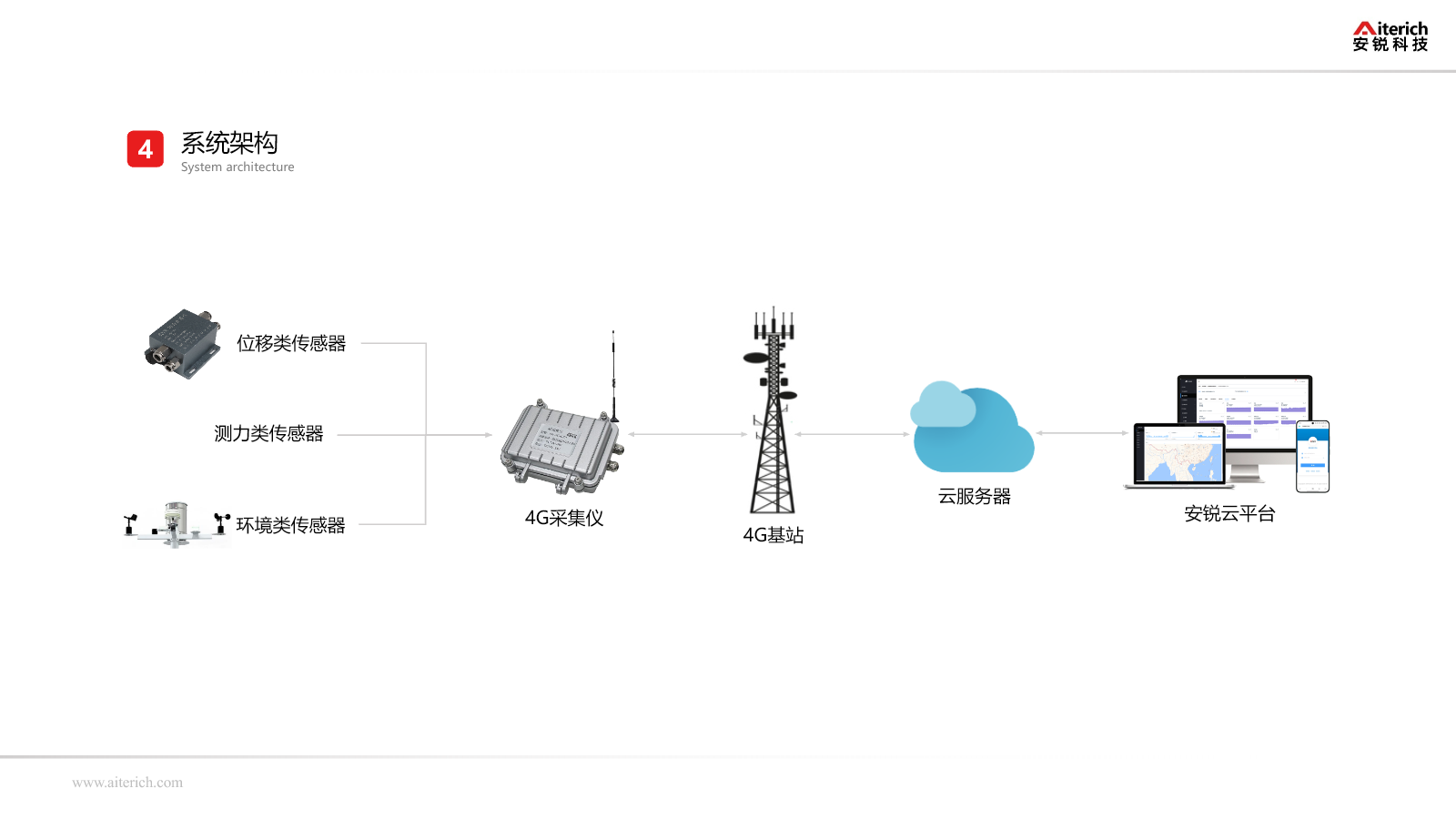

WORKING PRINCIPLE
一条链路，完成采集指令下发与监测数据回传
远程平台下发采集指令后，4G采集仪通过 RS485 转发至前端仪表，再将返回数据经 4G 网络上传。现场无需铺设远距离通信线缆，适合点位分散、布线受限或无人值守的监测项目。
- 01传感器／监测仪表RS485-Modbus
- 024G采集仪指令转发与数据汇集
- 03运营商 4G 网络移动／电信／联通
- 04云平台／第三方平台远程查看与管理

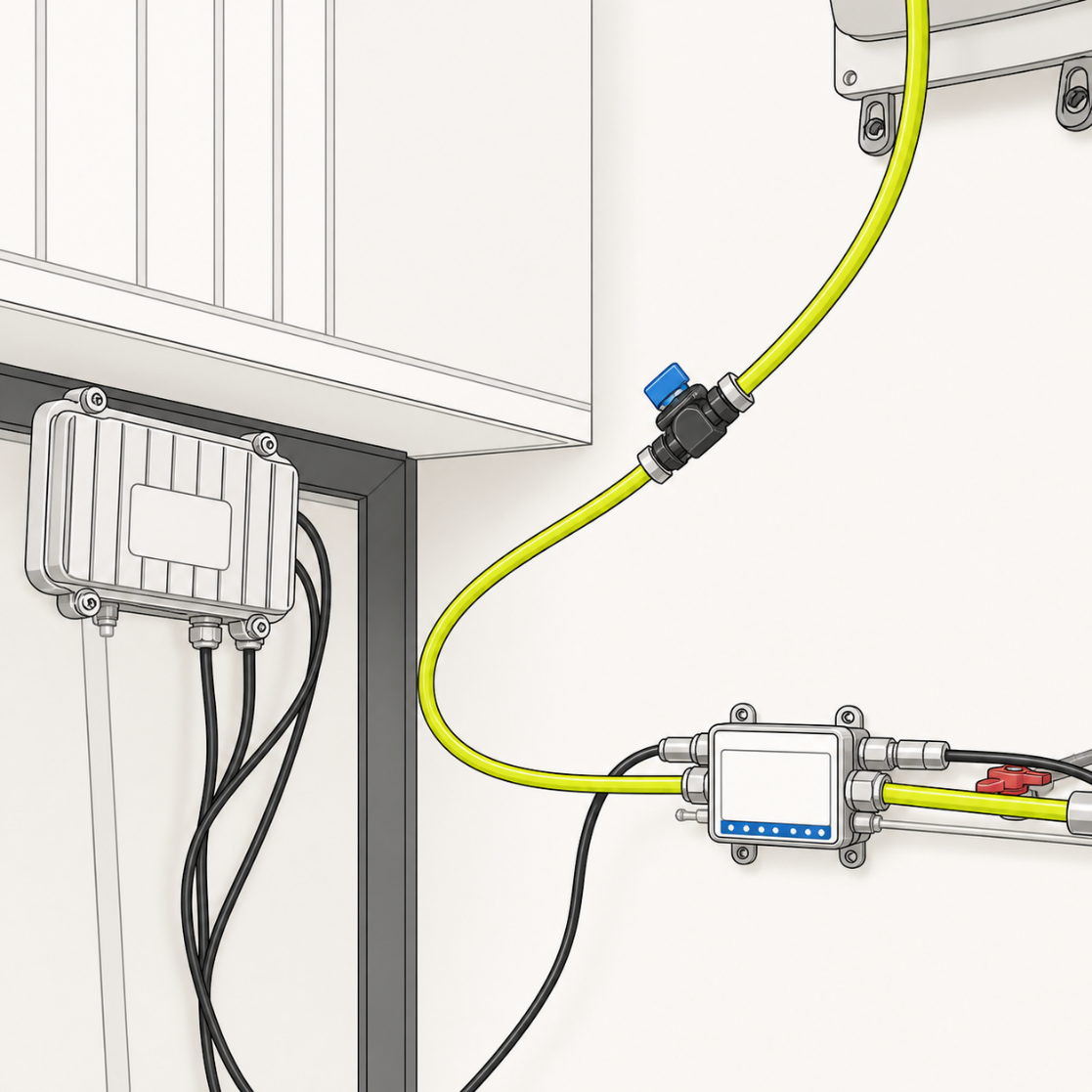

INSTALLATION & DATA PATH
现场接线与端到端数据链路
图片取自 2026-08-26 最新产品资料，用于辅助理解安装和组网；具体设备数量、供电与接口以项目确认结果为准。
CORE CAPABILITIES
围绕接入、传输、供电与长期运行设计
4G 双向通信
支持移动、电信、联通网络，远程完成采集指令下发与监测数据上传。
灵活平台对接
支持 MQTT、透明传输和被动上报，协议字段、鉴权和上报策略以技术确认为准。
无人值守保障
通过链路保活、自动重连、看门狗与状态自检，降低长期运行中的通信中断风险。
APPLICATION FIT
更适合这些数据接入任务
采集仪解决的是“已有 RS485 设备如何稳定远传”，不替代前端传感器本身的测量能力。
分散监测点
点位距离远、集中布线成本高。
既有仪表无线化
现场已有 RS485-Modbus 仪表。
无人值守站点
需要持续在线与异常自恢复。
第三方平台接入
按项目确认传输方式与接口。
SELECTION CHECKLIST
选型前先确认六项现场条件
- 前端设备型号、数量、Modbus 地址与寄存器表
- 采集周期、轮询时长和数据上报频率
- 2 芯／4 芯线缆、线长、线径及终端电阻
- 前端设备供电电压、功耗和启动电流
- 运营商覆盖、天线位置与 SIM 流量
- 平台协议、字段、鉴权、补传与运维边界
CORE PARAMETERS
用于初步筛选的核心参数
数据来自 2026-08-26《4G采集仪》最新版产品资料。
- 现场接口／协议
- 1 路 RS485／Modbus
- 平台传输
- MQTT／透明传输／被动上报
- 移动网络
- 4G，移动／电信／联通
- 天线接口
- 标准 SMA 母头
- 输入／输出
- DC12–30V；DC12V 输出
- 工作温度
- -35℃～75℃

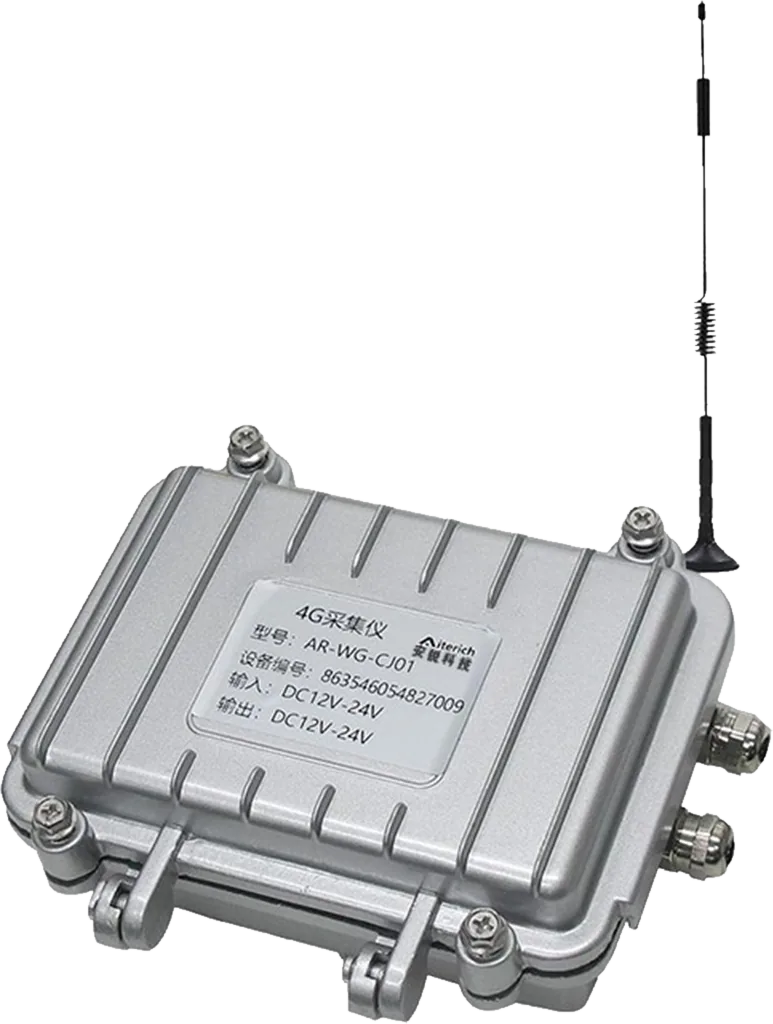

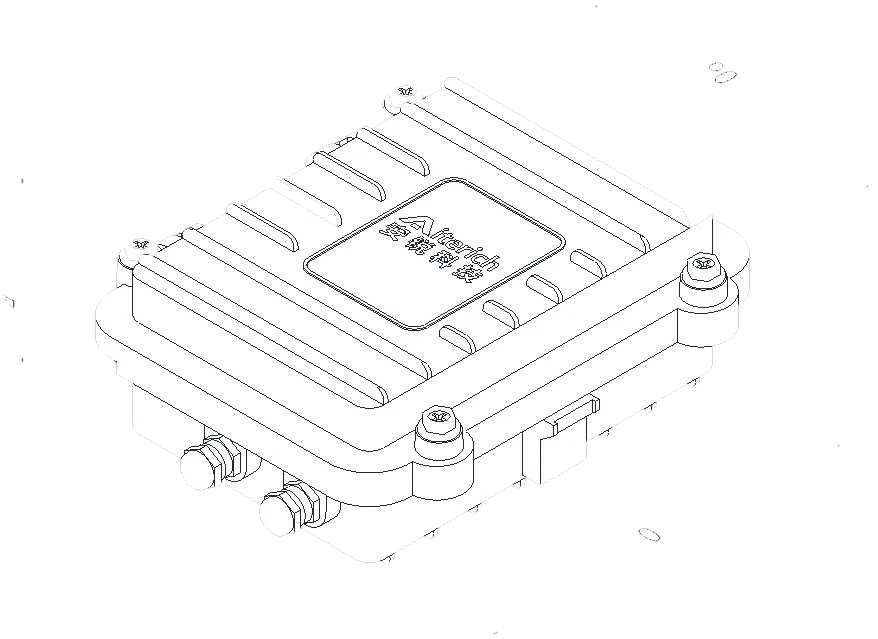

- 外壳
- 压铸铝，约 130 × 90 × 45 mm
- 典型功耗
- 35mA@12V
- 防护等级
- IP66
FAQ
接入与选型中的常见问题
可以接入哪些现场设备？
标配 1 路 RS485，可接入支持 Modbus 且具有独立通信地址的传感器、监测仪表等设备。可接入数量、轮询周期、寄存器映射和供电需求需结合具体设备确认。
设备如何与远程平台通信？
远程平台可下发采集指令，采集仪通过 RS485 转发至前端仪表，再将仪表返回的数据经 4G 网络上传。平台侧可按项目评估 MQTT、透明传输或被动上报方式。
是否支持三大运营商网络？
支持移动、电信、联通 4G 网络，并采用标准 SMA 母头天线接口。现场仍需核对运营商覆盖、信号强度、SIM 卡和流量策略。
能否给前端仪表供电？
支持 DC12–30V 输入，并可提供 DC12V 输出。输出功率、线缆压降和前端设备启动电流需在选型时核对。
断线后能否自动恢复？
具备链路保活、自动重连、看门狗和状态自检设计。具体重试、缓存和补传策略以项目配置为准。
IP 防护和功耗参数是多少？
经产品技术负责人确认，典型功耗为 35mA@12V，防护等级为 IP66。
START WITH YOUR DEVICES
提交设备清单，先核对接入与供电条件
准备前端设备、寄存器表、采集周期、供电、网络和平台接口信息，工程师可据此判断总线容量与通信方案。
