倾角传感器

通过三轴数字测量持续获取结构倾角与姿态变化,并经 RS485-Modbus 接入采集系统。

查看核心参数
倾角传感器

产品定位

持续获取结构三轴倾角与姿态变化

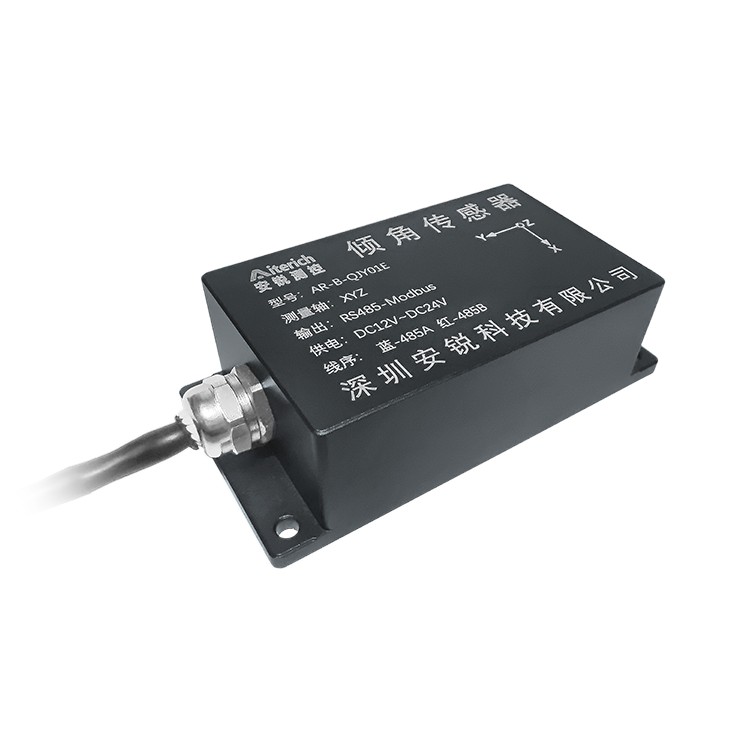

倾角传感器通过 MEMS 获取 X/Y/Z 三轴角度,可用于桥墩、房屋、大坝等建筑物和大型机械的倾斜监测。经匹配的采集系统读取后,可按安装基准分析角度及其相对变化。

测量轴向、安装基准和初始值应在安装调试时统一记录;设备通过有线接口接入采集系统,网络与平台由项目另行配置。

产品信息

量程、精度与安装尺寸

依据《倾角仪使用说明书》V2.3(2025-11-06)整理;具体配置与交付以适用型号和技术确认结果为准。

测量范围

X/Y/Z 三轴测量,量程为 0~±180°。

分辨率与精度

分辨率 0.001°,测量精度 0.003°,非线性度 ±0.1%FS。

接口与供电

RS485、Modbus,DC12~30 V。

结构与防护

外形约 100 × 50 × 30 mm,4 × Φ4 定位孔,防护等级 IP68。

DIMENSIONS & INSTALLATION

先核对外形、定位孔与固定方式

尺寸与膨胀螺丝安装示意来自《倾角仪使用说明书》V2.3。设备方向、安装基准面和平整度会直接影响姿态数据,应在施工前统一确认。

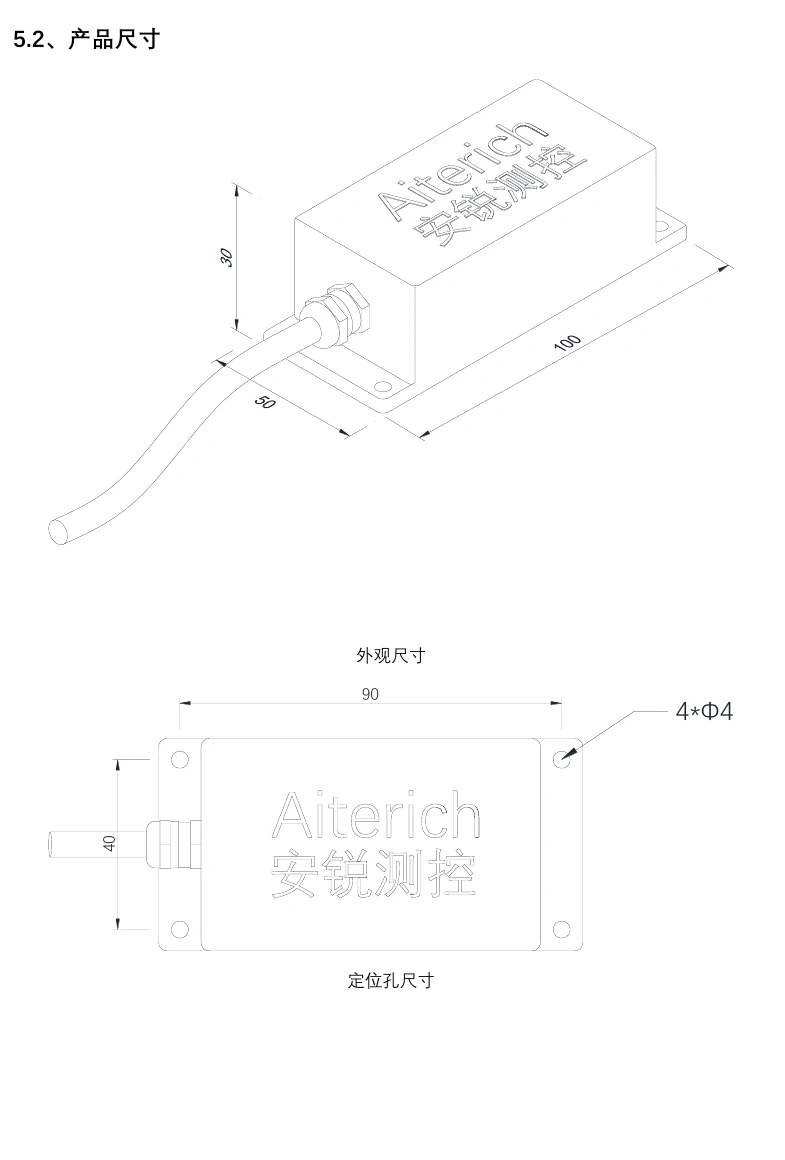

有线倾角传感器外形尺寸和四个定位孔尺寸图查看清晰原图(新窗口)
100 × 50 × 30 mm 外形及 90 × 40 mm 定位孔关系

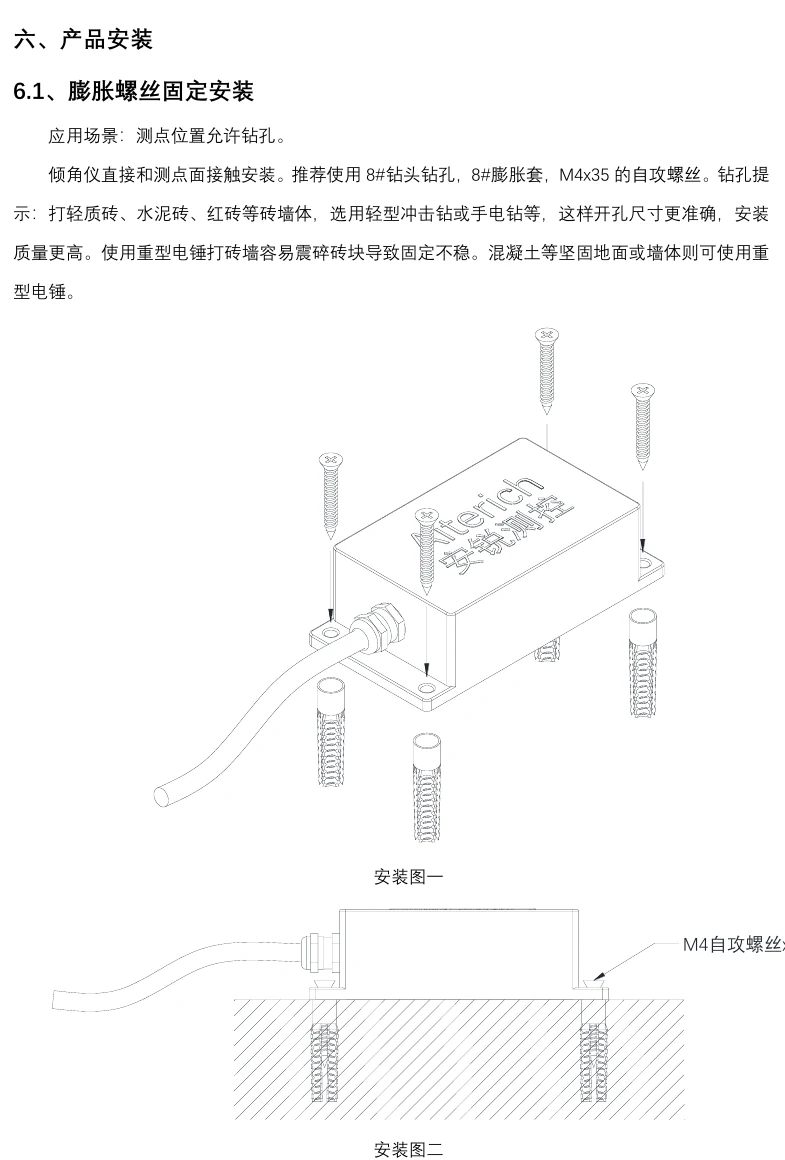

有线倾角传感器使用膨胀套和M4自攻螺丝固定的安装示意查看清晰原图(新窗口)
钻孔、膨胀套与 M4 自攻螺丝固定方式示意

正式安装还需按说明书核对测量轴向、零点基准、固定面刚度和线缆防护;胶粘安装等其他方式应结合现场条件另行确认。

技术参数

适用版本的补充参数与条件

依据《倾角仪使用说明书》V2.3(2025-11-06)整理;具体配置与交付以适用型号和技术确认结果为准。

零偏稳定性

±0.03°

零偏温漂

±0.008°/℃

灵敏度温漂

±0.005%/℃

工作电流

典型值 16 mA@12 V

工作温度

-45~+85℃

外壳与防护

铝合金氧化外壳;IP68。实际防护与安装条件按适用型号及项目确认。

应用与安装

测量、安装与接入的使用条件

以下为适用手册中的使用要点,正式安装与接线应结合完整说明书、交付型号和项目方案执行。

角度基准与初始值

采用手册所述绝对角度方式时,安装前借助水平仪或水平泡,使初始 X/Y 轴角度为 0°;采用相对变化方式时,安装后确认初始值,角度变化量为当前读数减去初始值。

现场影响因素

测点附近振动会影响读数;温度变化可能引起零点与灵敏度漂移,长期运行也可能产生微小零点偏移。布点、基准记录和数据判断应结合这些现场条件。

两芯与四芯接入

两芯通信线缆版本需配套本公司网关或两芯转四芯通信转换器;四芯版本可连接本公司网关或适配 Modbus 协议的网关。接线前核对交付版本、线序与协议,不把两芯接口直接当作普通四芯 RS485 接口使用。

允许钻孔时的固定

测点允许钻孔时,可按手册将设备直接固定在测点面。砖墙等材料应选适当钻孔工具,避免重型电锤震碎砖块而造成固定不稳;混凝土等坚固安装面按现场条件选择工具。

不允许钻孔时的固定

测点不允许钻孔且安装面光滑、洁净时,可先胶粘安装底板,待胶层干固后再用 M4 螺丝固定设备。手册给出的干固时间一般为 24 小时,实际施工还应符合所用胶的要求。

SELECTION CHECKLIST

选型前,先确认这些工程条件

以下是技术沟通需要的信息,不代表本产品已经具备未明确列出的参数或接入能力。

  1. 01需要监测哪一测量轴,安装方向如何统一?
  2. 02采用手册所述绝对角度还是相对变化方式,初始值由谁记录?
  3. 03安装面是否允许钻孔,材料、平整度与固定条件如何?
  4. 04交付为两芯还是四芯版本,采集网关或转换器如何匹配?
  5. 05现场振动、温度变化、线缆长度与维护条件如何?
  6. 06需要的采集周期、趋势分析与平台接口是什么?
参数边界:页面列明参数以各模块所注产品资料版本为准;未列出的量程、精度、供电、通信、防护与环境指标须结合具体型号进一步确认。

数据链路

测量设备与项目系统的配套关系

传感器提供有线角度数据。两芯、四芯版本的配套接入条件不同,采集、网络及平台需按项目配置。

01三轴倾角传感器有线角度测量02匹配网关/转换器按两芯或四芯版本确认03项目网络由采集系统回传04安锐监测云平台按项目接口与基准分析
