适合优先评估
视线稳定、目标明确
- 目标表面可形成稳定回波，激光路径无遮挡
- 设备与目标可刚性固定，关注相对距离变化
- 测量距离处于 0.03–40 m 或 0.03–80 m 可选范围
- 需要 10 Hz 或 20 Hz 连续数据并接入 RS485 系统

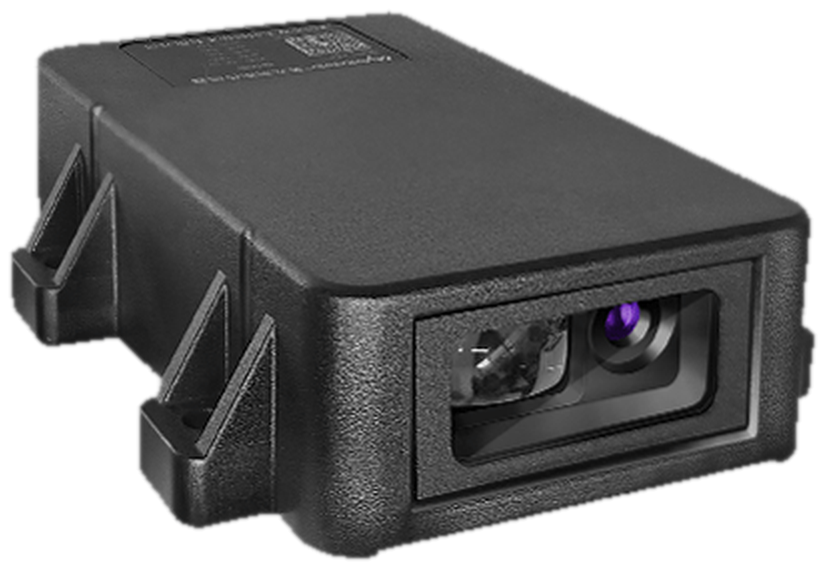

NON-CONTACT DISTANCE & DISPLACEMENT

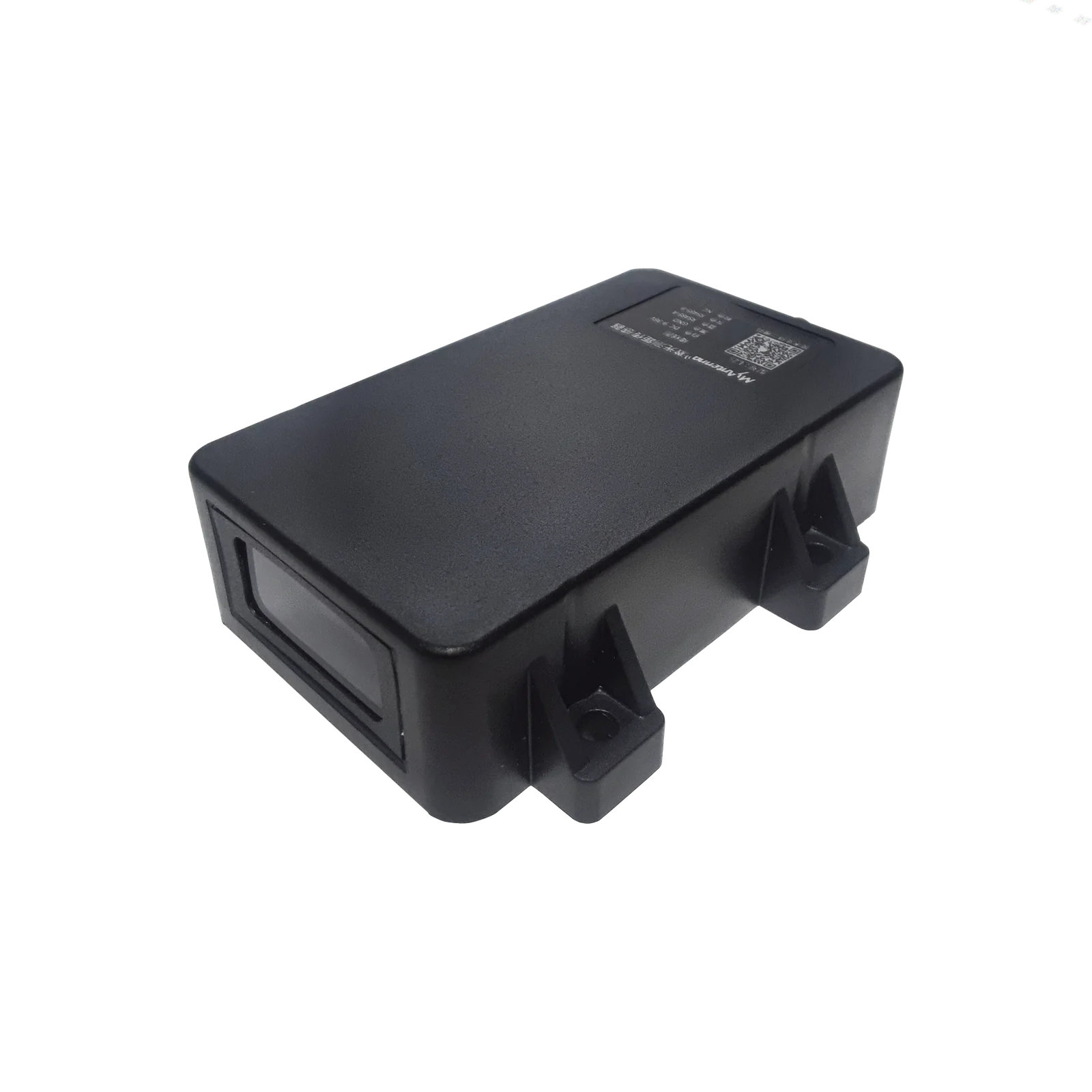

激光测距仪
毫米级非接触测距，持续掌握位移与距离变化
面向桥梁、边坡、铁路、大坝及建筑测量，以非接触方式持续获取中短距离与位移变化，支持 0.03–40/80 m 可选量程、RS485-Modbus 接入。
型号：L2 / L2s / L2s-Filled
- 0.1 mm分辨率
- 40 / 80 m可选量程
- 10 / 20 Hz采样率
- RS485Modbus / ASCII

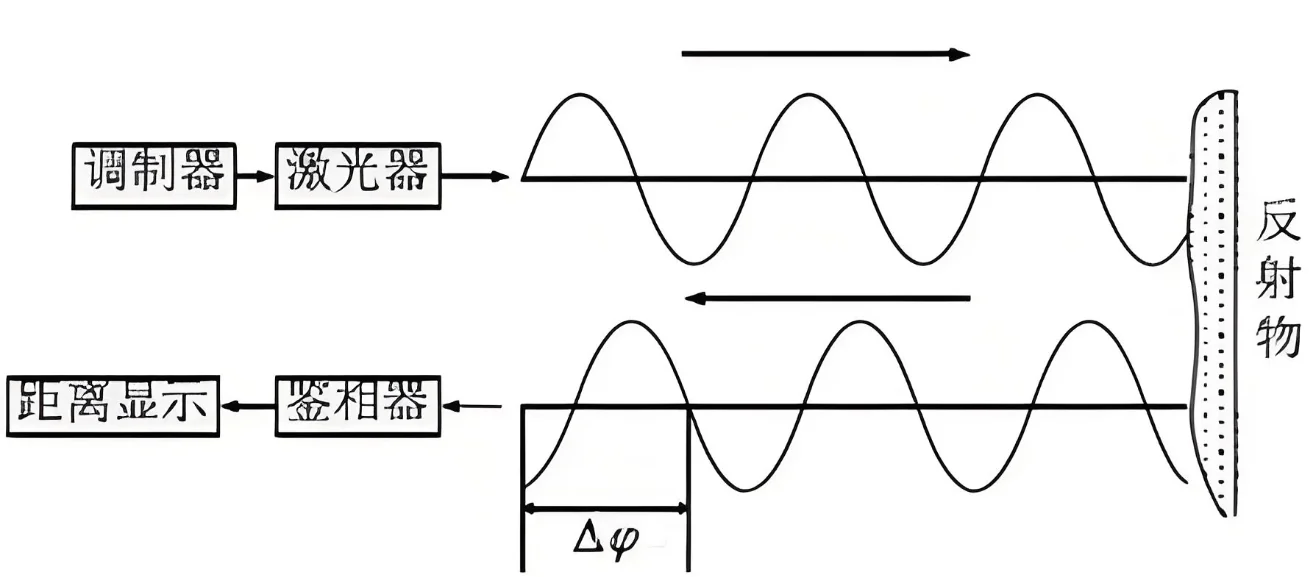

PHASE-SHIFT MEASUREMENT
通过光束相位变化，持续换算目标距离
设备发射连续调制激光，接收目标表面的反射光，并根据发射与接收光束的相位差换算距离。该方式适合中短距离、固定目标的连续测距与位移变化监测。
选型边界：量程与稳定性会受到目标反射率、入射角、表面粗糙度、环境光、雾尘和遮挡影响；正式方案需结合目标材质与现场距离验证。
- 01连续调制激光发射
- 02目标表面反射回波
- 03接收并比较相位差
- 04换算距离与变化量
- 05通过 RS485 接入采集系统
MEASUREMENT VISUALS

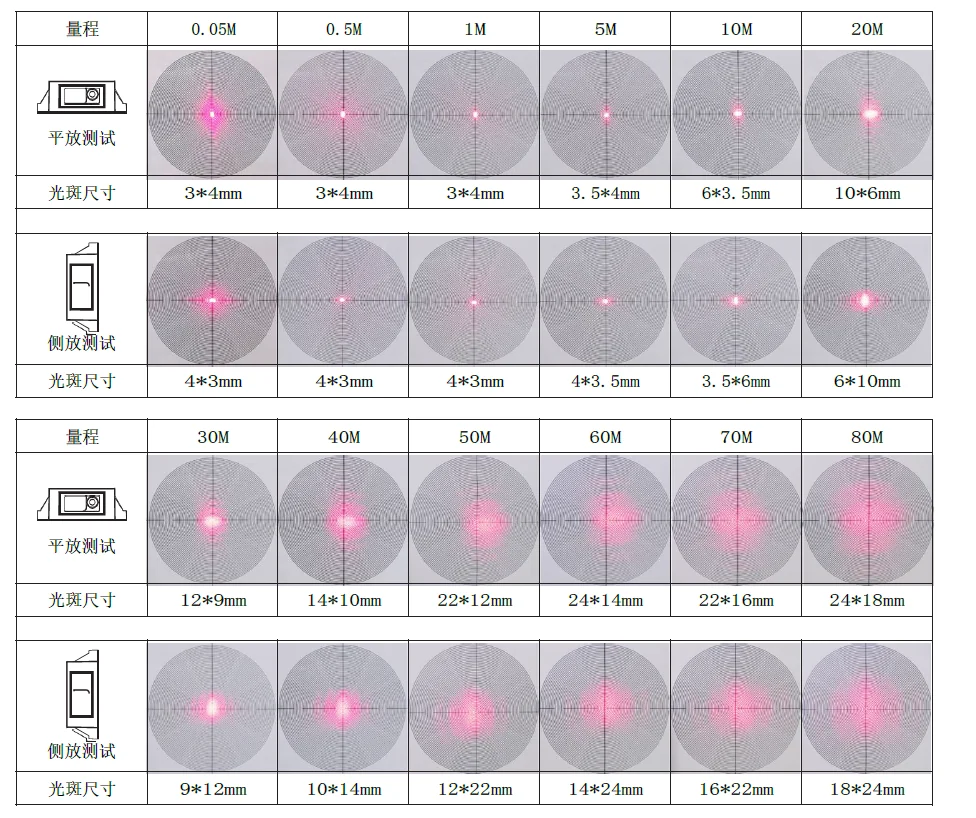

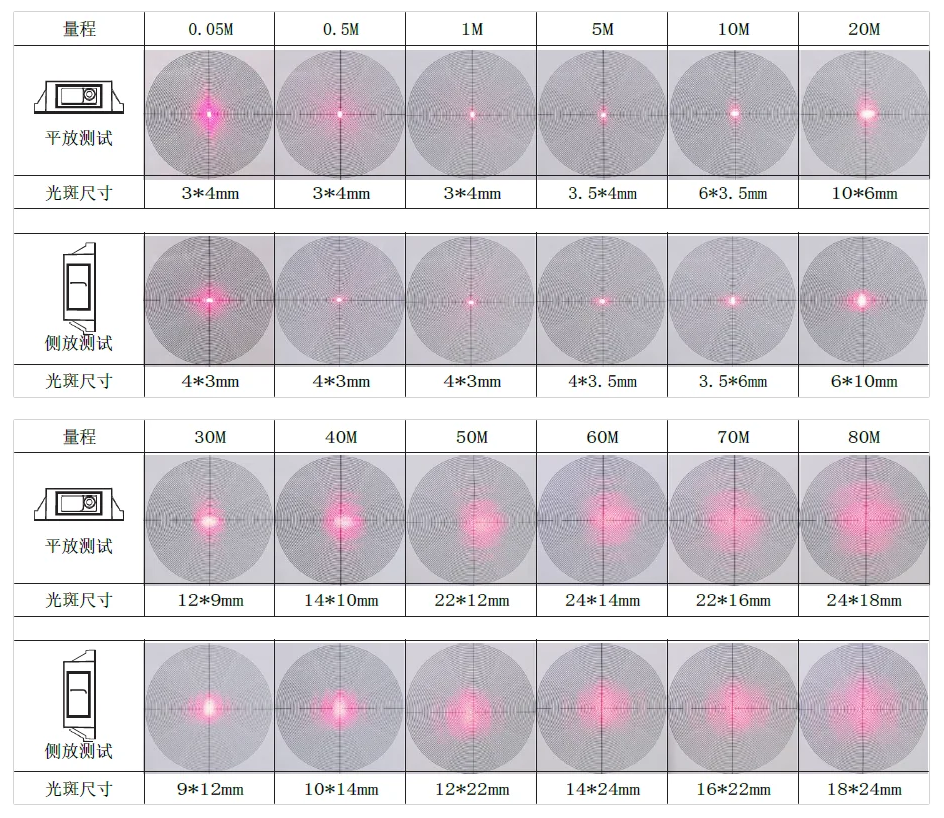

从相位变化到不同距离下的光斑尺寸
原理图和光斑实测图均来自 2026-08-26 最新产品资料。光斑会随距离、安装方向和目标表面变化，选型时应与目标尺寸一并评估。
PROJECT FIT
先判断现场是否适合激光非接触测量
把测距范围、目标表面、安装角度和环境条件一起确认，比单独比较量程更可靠。
需要技术确认
反光、斜射或环境复杂
- 高反光、深色、粗糙、透明或快速移动目标
- 激光与被测面难以保持接近垂直
- 存在强光、雨雾、粉尘、振动或频繁遮挡
- 需要把设备直接用作人身安全联锁或应急保护

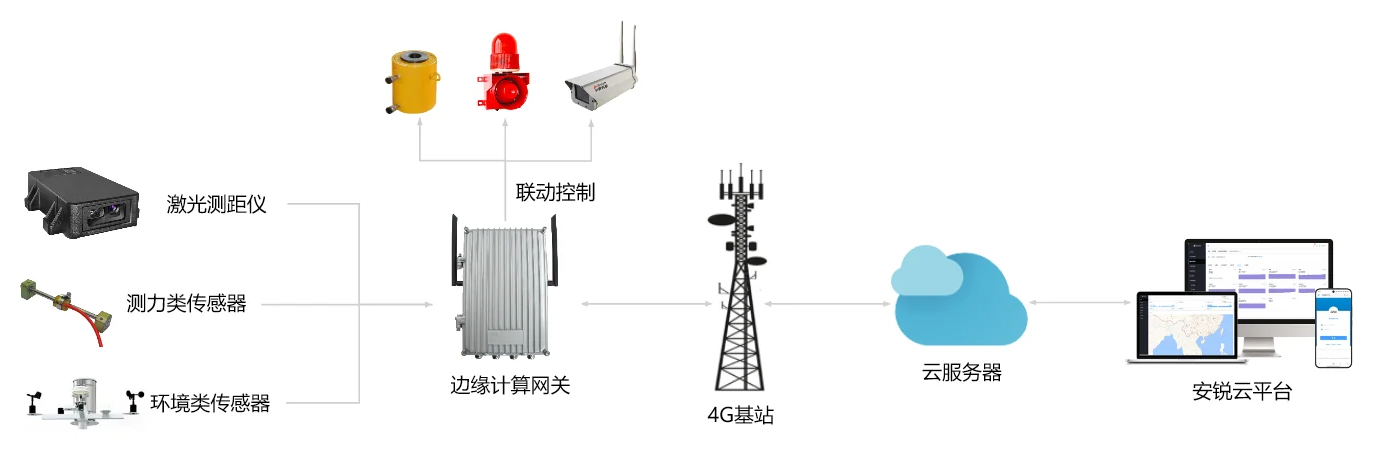

SYSTEM ARCHITECTURE

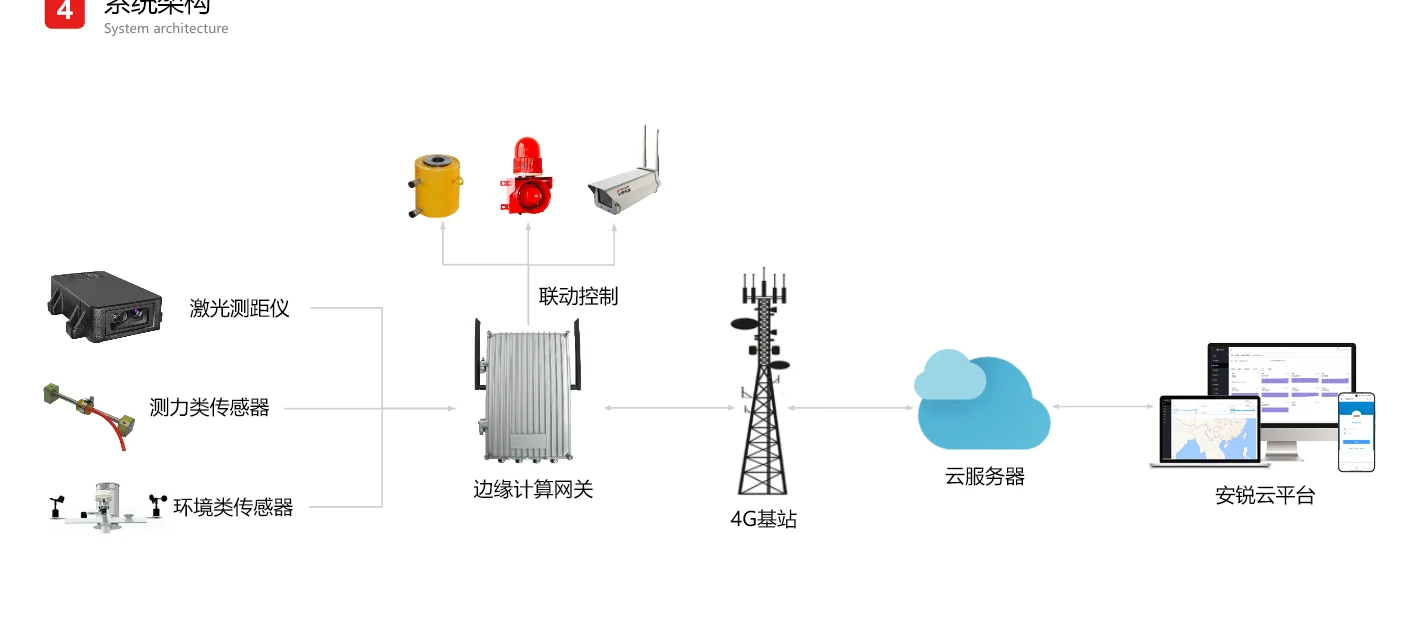

从现场测距到远程平台的两种接入路径
激光测距仪输出 RS485 数据，可按现场供电和网络条件接入智能网关或无线采集器，再经项目网络上传至安锐结构监测云平台或第三方系统。
01激光测距仪距离与位移变化→02采集终端智能网关／无线采集器→03现场网络4G 或项目网络→04监测平台趋势、告警与数据应用
网关、无线采集器、4G 通信、太阳能供电和平台服务属于系统配置项，并非所有激光测距仪型号的标准内置功能。
APPLICATION SCENARIOS
面向结构与工程对象的距离、位移变化监测

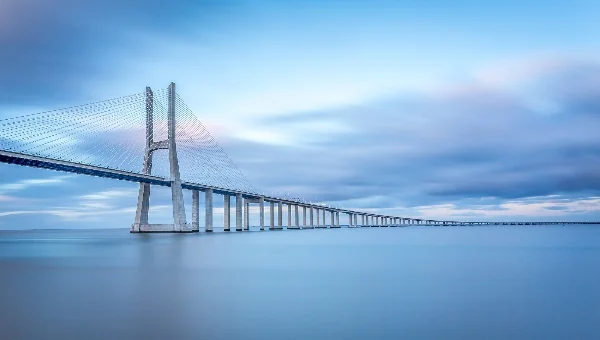

桥梁位移
在视线和固定条件满足时，监测构件相对距离变化。
边坡位移
结合稳定基准与目标面，持续获取相对位移趋势。

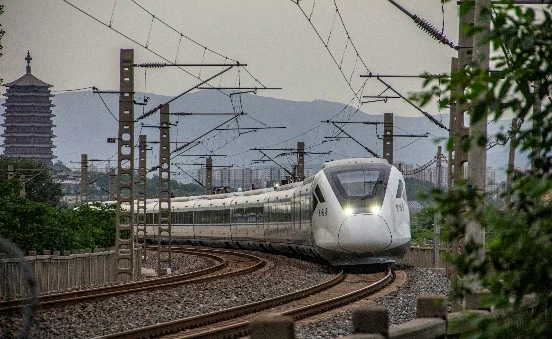

铁路轨道
用于满足安全边界与安装条件的轨道或相关结构测量。

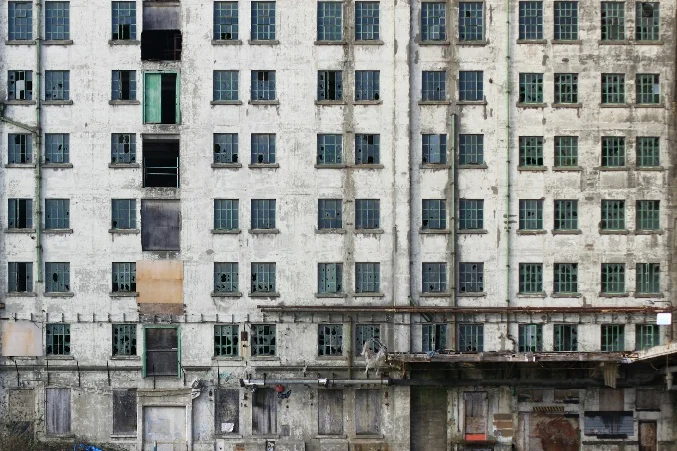

大坝与建筑
对固定目标开展尺寸、距离或结构位移监测。
地形与地质勘察
用于中短距离目标测量，具体精度与工法需现场确认。
料位与自动化
面向目标明确、回波稳定的料位或工业距离测量。
MODEL SELECTION
三种结构形态，按防护与集成方式选择
以下差异来自 2026-08-26 产品资料；接口、线缆和防护形式以最终型号确认。

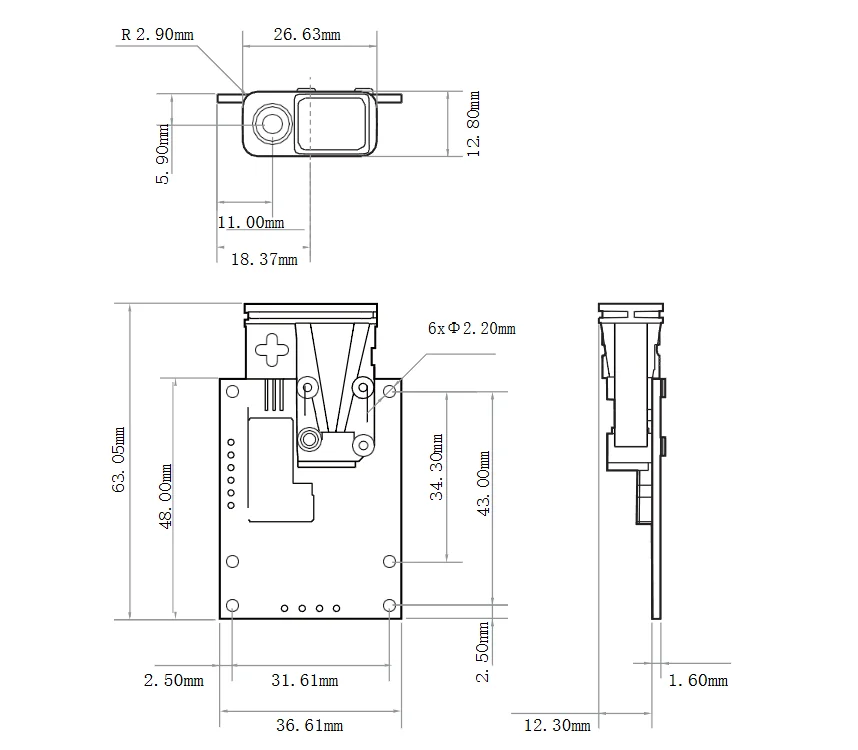

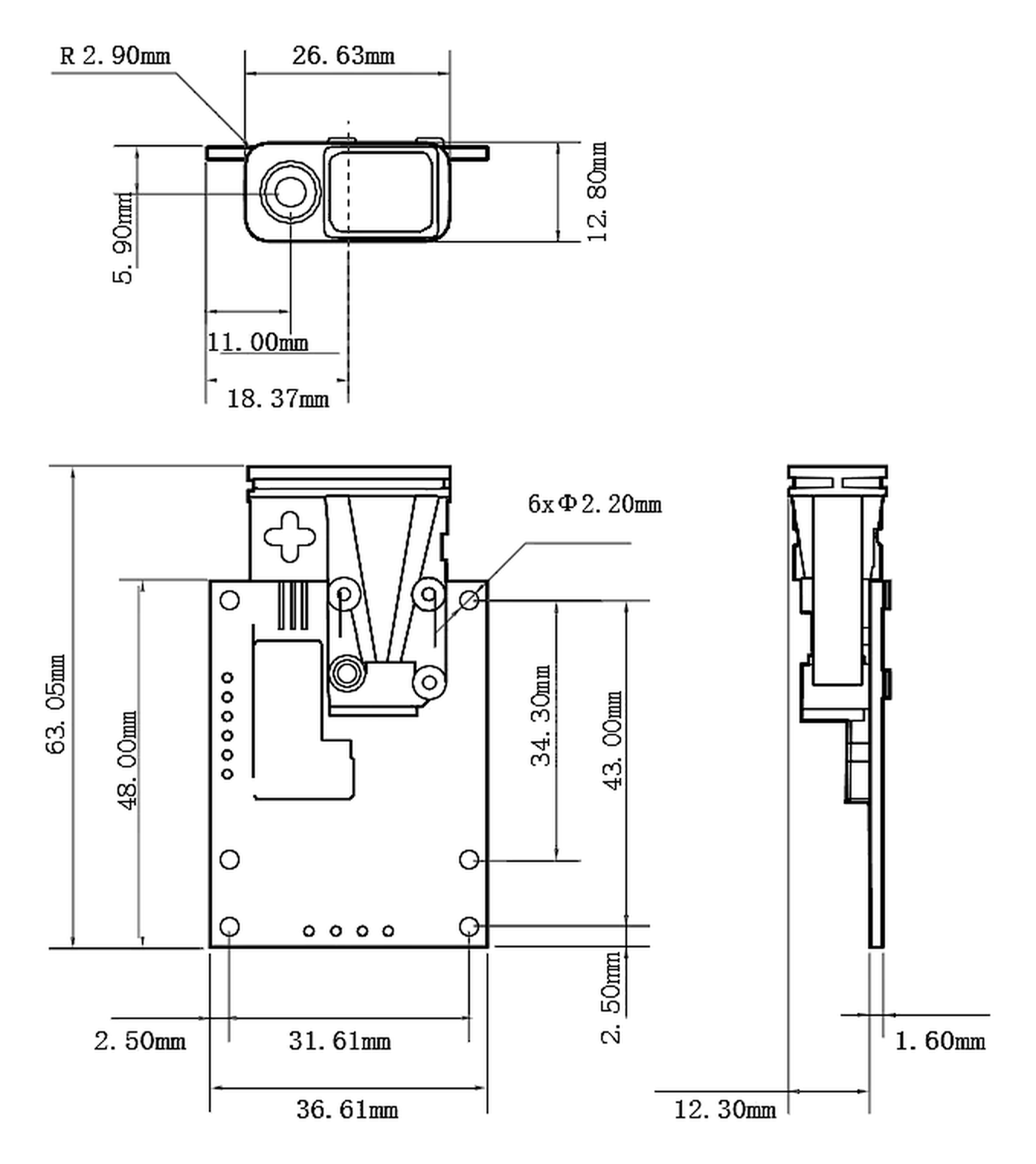

L2
板载集成紧凑模块，适合嵌入主板或设备内部。
- 防护
- 无标注
- 净重
- 17.5 g
- 尺寸
- 54.35 × 36.61 × 14.3 mm

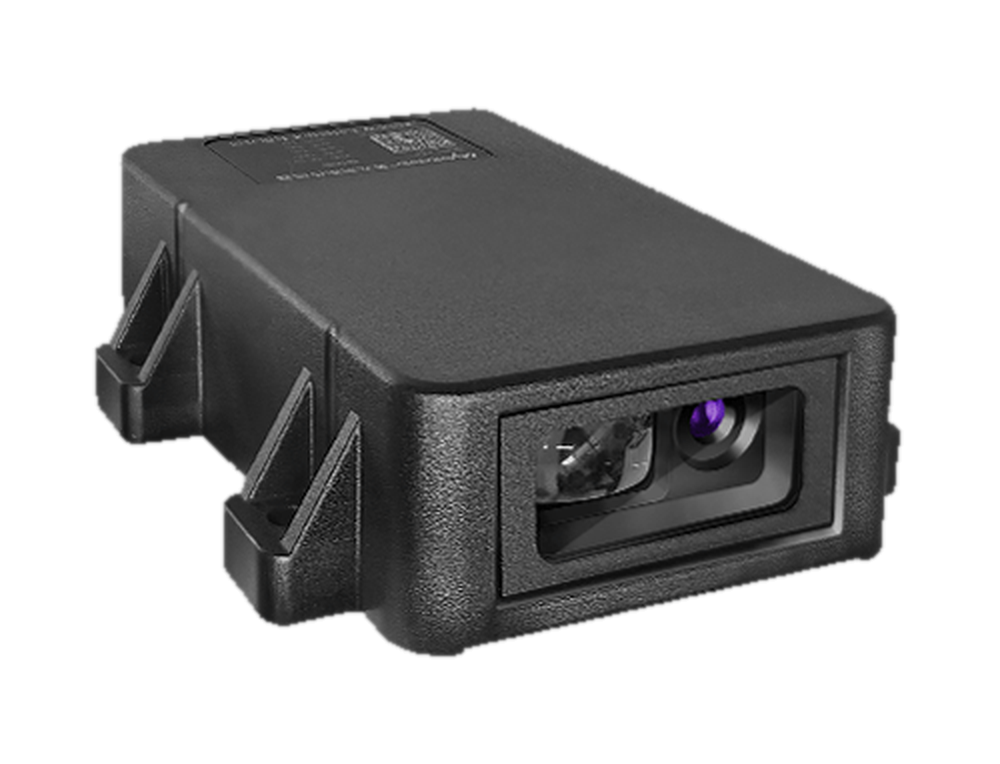

L2s
外壳防护带外壳和 2 m 航空线缆，适合常规现场安装。
- 防护
- IP56
- 净重
- 57.4 g
- 尺寸
- 100 × 60 × 21 mm（弯头）
L2s-Filled
灌胶高防护IP67 灌胶结构，适合需要更高防护的环境；损坏后不可维修。
- 防护
- IP67
- 净重
- 87.0 g
- 尺寸
- 125 × 60 × 21 mm（直头）
CORE PARAMETERS
用于初步选型的核心参数
参数依据 2026-08-26《激光测距仪》产品资料整理。
测量性能
- 量程
- 0.03–40 m / 0.03–80 m（可选）
- 分辨率
- 0.1 mm
- 精度
- ±(1 mm + D×5‱)，D 为实测距离
- 重复精度
- ±1 mm
- 采样率
- 10 Hz / 20 Hz，默认 20 Hz
- 零基准点
- 产品最前端
接口与供电
- 电源
- DC 9–36 V
- 功耗
- 20 Hz 时 0.6 W；待机 < 0.2 W
- 启动时间
- 600 ms
- 接口
- RS485
- 协议
- Modbus RTU / ASCII
- 波特率
- 9600 / 19200 / 38400 / 115200 Baud
光学与环境
- 激光
- 650 nm；<1 mW；2 类可见激光
- 光斑
- 10 m 时 ≤6 mm
- 工作寿命
- 约 20,000 小时
- 工作温度
- -10～+50 ℃
- 工作湿度
- < RH85%
参数为资料标称值，具体表现受目标反射特性、距离、入射角和环境条件影响；以最终型号、技术确认和合同约定为准。
INSTALLATION & SAFETY
安装质量和光路条件，直接决定数据稳定性
- 断电安装确认接线无误后再上电，信号线与强电电缆分开布设。
- 保持稳定视线目标面尽量平整，激光束尽量垂直于被测面。
- 多机保持间隔并排安装建议光束间隔 15 cm 以上，至少 10 cm。
- 避免人眼直视2 类可见激光，禁止长时间直视或对准人眼。
- 不作安全联锁不得将本产品直接作为人身安全联锁或应急保护装置。
START WITH YOUR TARGET
提交目标与现场条件，确认型号、量程和安装方式
工程师将结合距离范围、目标表面、安装角度、环境、防护、采样率和系统接入要求，给出初步选型与待确认项。
说明书、通信协议、校准证书和检测资料按版本、型号与访问权限受控提供。
