统一设备接入
汇聚多类串行传感器与控制设备，降低现场接入复杂度。
MONITORING PRODUCT

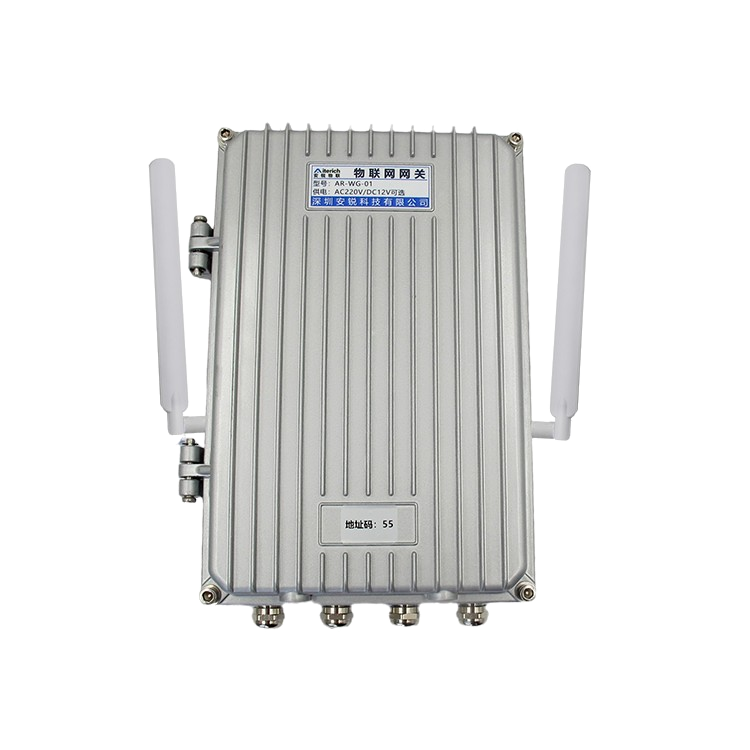

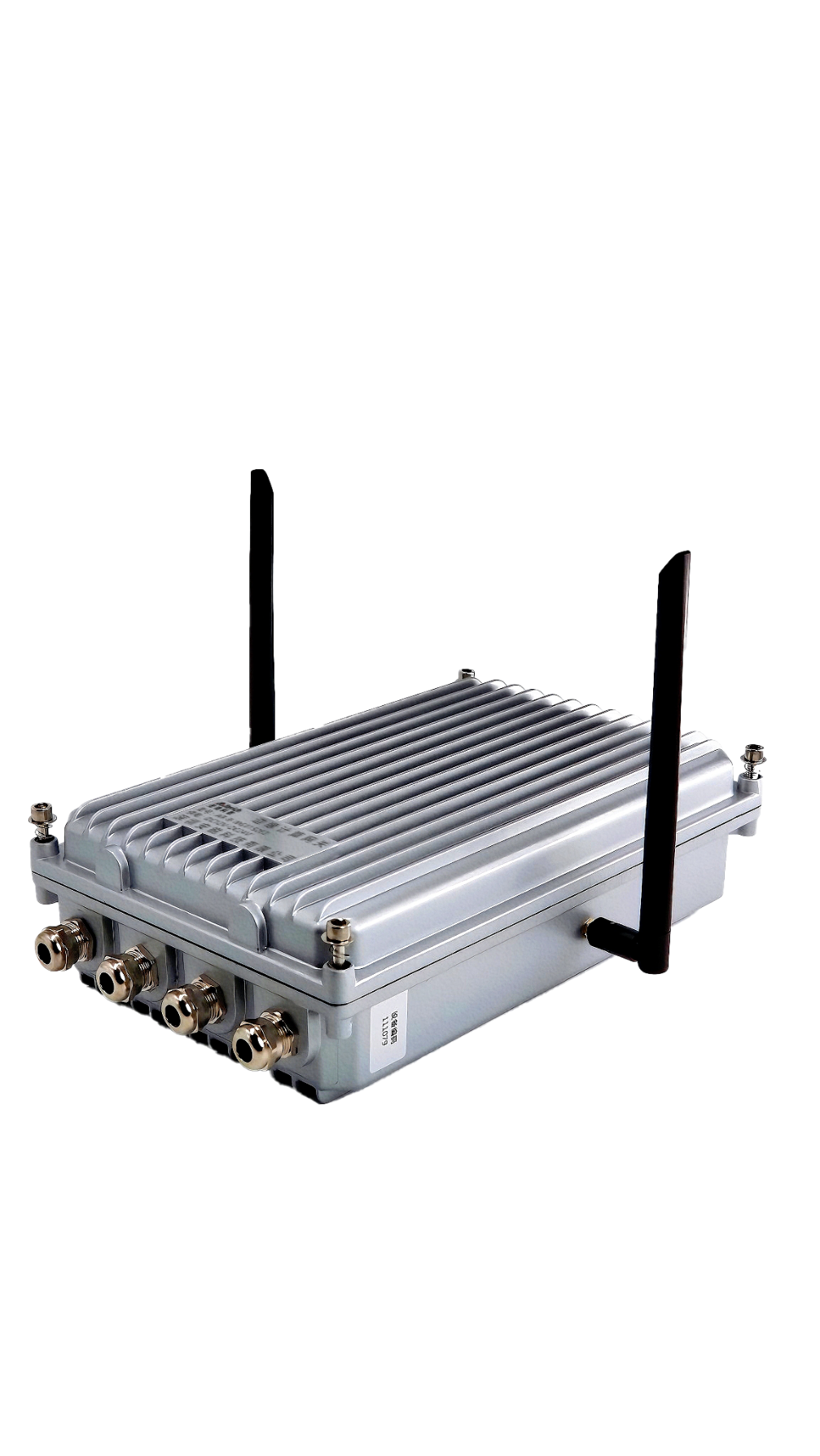

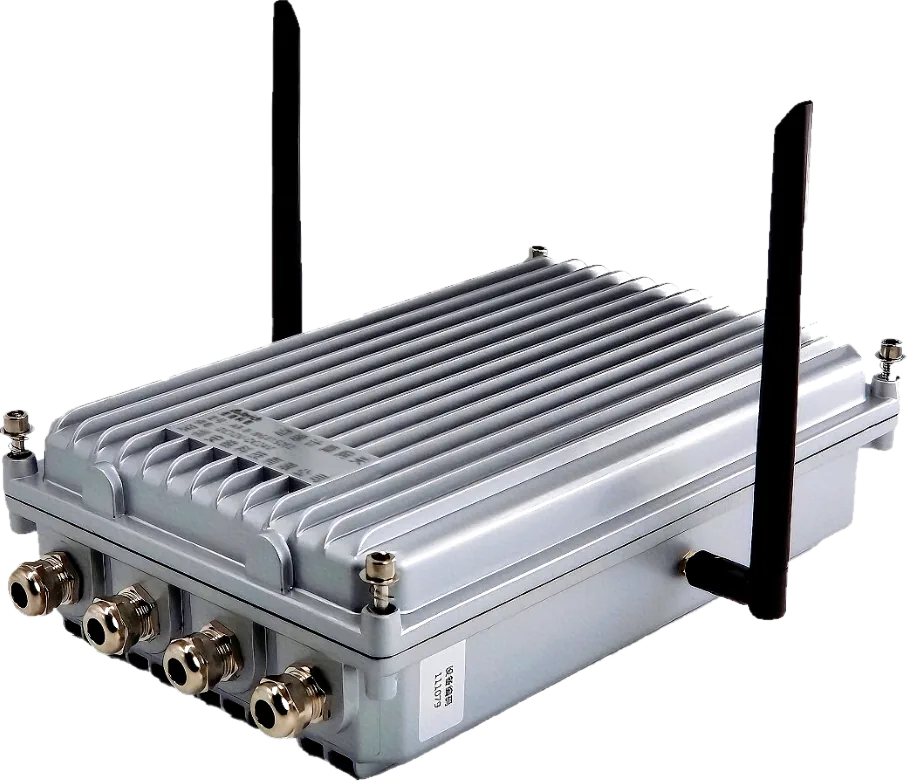

边缘计算网关
集中采集 RS485／RS232 设备数据，并通过 4G、以太网或 Wi-Fi 上传平台；网络异常时可继续采集、缓存数据并执行本地策略。
型号：AR-B-WG01
EDGE CONNECTIVITY
把现场设备、边缘策略与云端平台连接成一条连续链路
边缘计算网关汇聚传感器与控制设备数据，在现场完成采集、判断、存储和联动，并通过 4G、RJ45 或 Wi-Fi 上传至安锐结构监测云平台或经技术确认的第三方平台。
提升数据连续性
通过 TF 卡和离线采集降低网络波动对数据链路的影响。
缩短控制响应
在本地执行判断、告警和联动策略，减少对云端实时性的依赖。
CORE CAPABILITIES
从多通道接入到持续远程运维
以下为资料明确能力；实际接口组合、选配项和平台边界按项目确认。
多通道串行通信
标配 1 路 RS485，最多支持 4 路 RS485 或 4 路 RS232。
总线组网与控制接口
支持 RS485 总线式扩展、4 路 GIO；继电器和音频接口按需选配。
多网络接入
支持 4G 全网通、RJ45 100 Mbps LAN/WAN 与 Wi-Fi 802.11 b/g/n。
边缘处理与离线策略
联网时与平台协同；网络异常时仍可按项目策略采集、判断和联动。
开放上报与文件传输
支持 MQTT 主动上报与 FTP 文件存储、转发；第三方接入需技术确认。
远程升级
支持 OTA 与子设备升级，具体范围和升级策略按交付配置确认。
SYSTEM ARCHITECTURE
从现场感知到平台应用

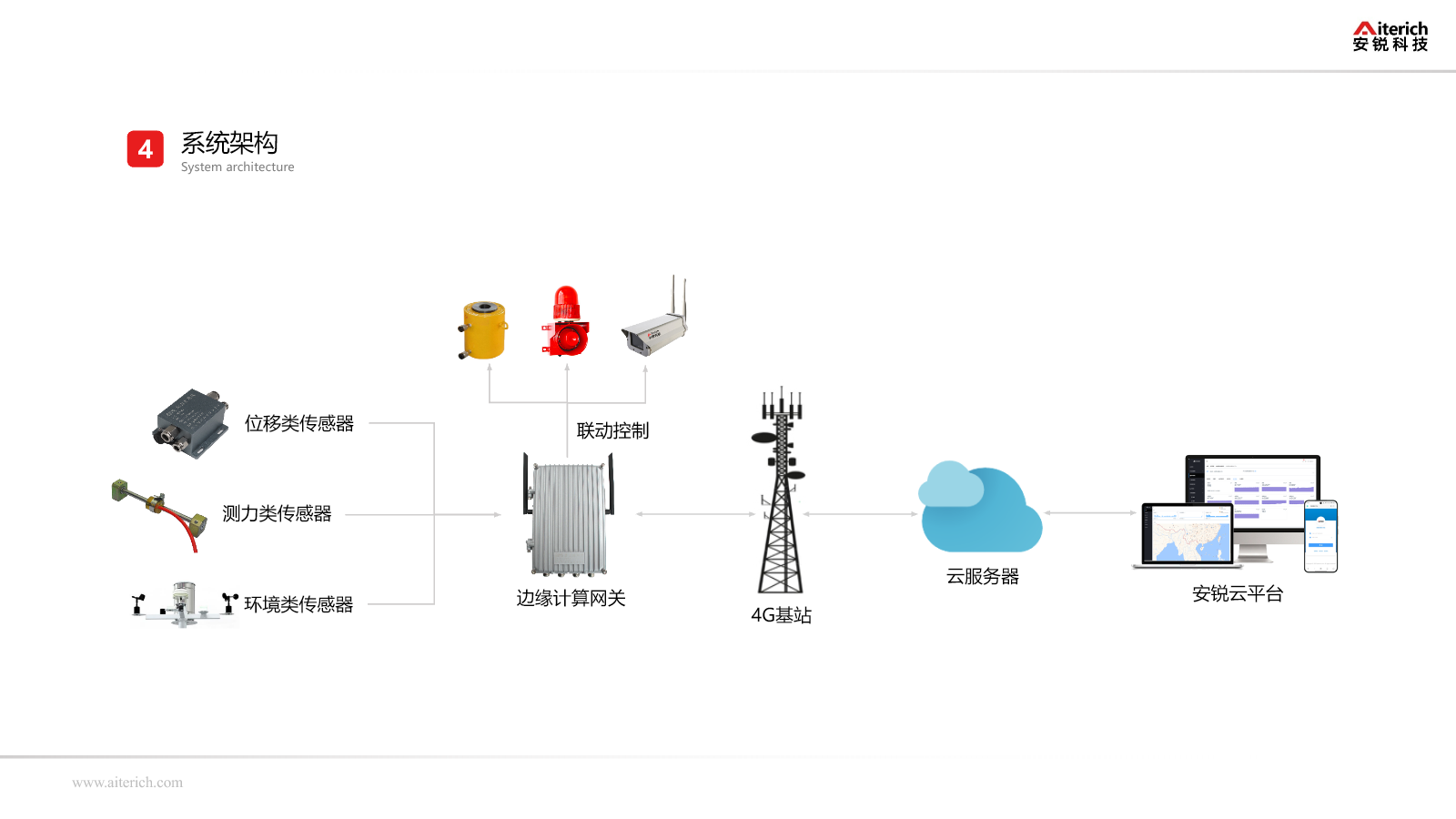

01传感器与控制设备RS485 / RS232 / GIO→02边缘计算网关采集、存储、判断与联动→034G / RJ45 / Wi-Fi按现场网络条件选择→04云平台或第三方平台查看、管理与项目协同
协议字段、鉴权、上报频率、续传策略与第三方系统交付边界需在项目技术确认中明确。
了解安锐结构监测云平台 →INTERFACES, NETWORK & INSTALLATION

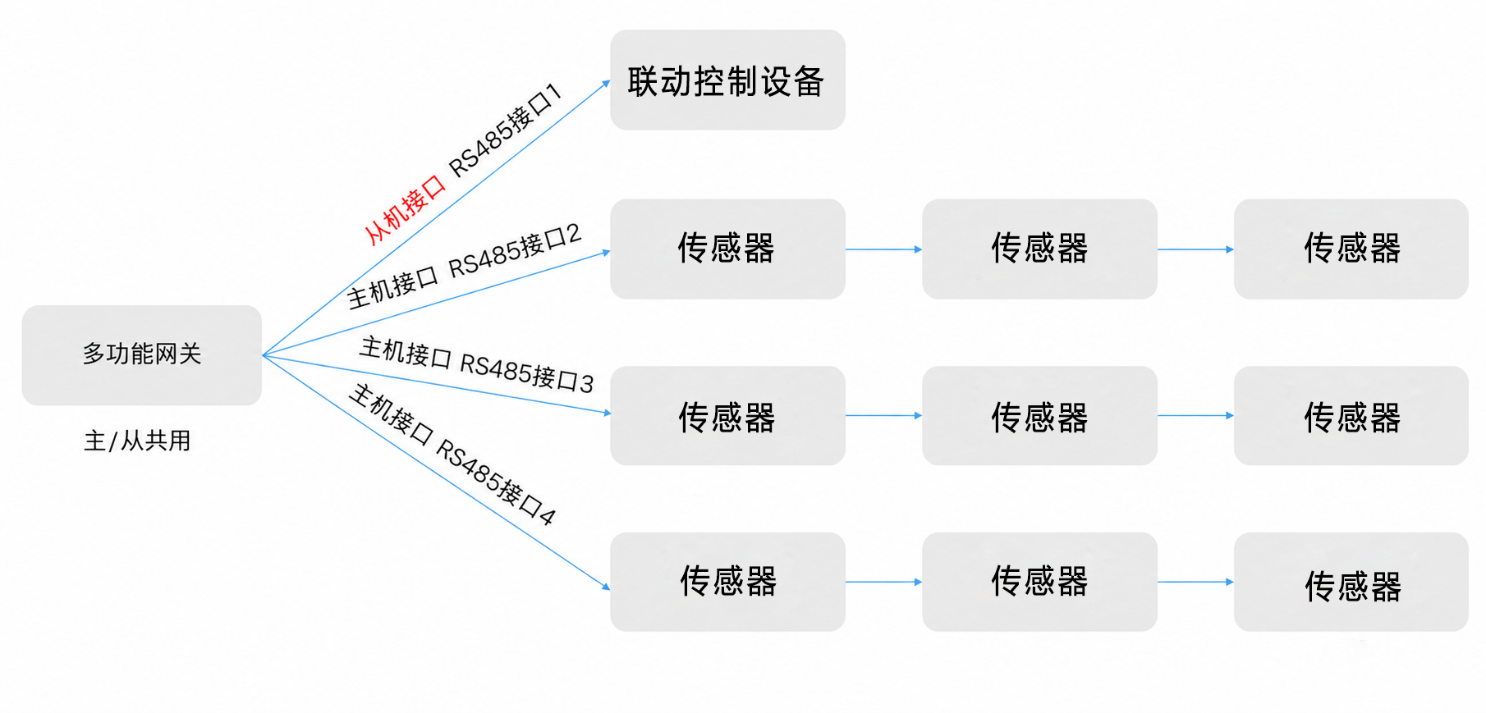

接口拓扑、平台链路与安装尺寸
三张图分别回答“设备怎么接”“数据去哪里”“现场如何安装”。接口组合和支架尺寸仍以最终型号及图纸为准。
APPLICATION FIT
适合需要稳定数据入口与本地响应的现场
- 分散测点的多传感器汇聚
- 户外或复杂网络环境的数据采集
- 需要断网期间继续采集的项目
- 需要本地告警或执行机构联动的现场
- 需要接入安锐平台或经确认的第三方平台
CORE PARAMETERS
用于初步选型的核心参数
不同配置可能不同，以项目技术确认和最终规格书为准。
- 串行接口
- 标配 1 路 RS485；最多 4 路 RS485 或 4 路 RS232
- 控制接口
- 4 路 GIO；1 路继电器输出（选配）
- 音频接口
- 1 路输入、1 路输出（选配）
- 网络
- 4G 全网通；RJ45 100 Mbps LAN/WAN；Wi-Fi 802.11 b/g/n
- 输入电源
- DC12～DC30V
- 电源输出
- DC12（或 24）V / DC5V / DC3.3V
- 典型工作电流
- 4G：170mA@12V；有线：90mA@12V
- 本地存储
- TF 卡
- 平台与传输
- MQTT 主动上报；FTP 文件存储与转发
- 工作环境
- -35℃～75℃
- 防护等级
- IP67

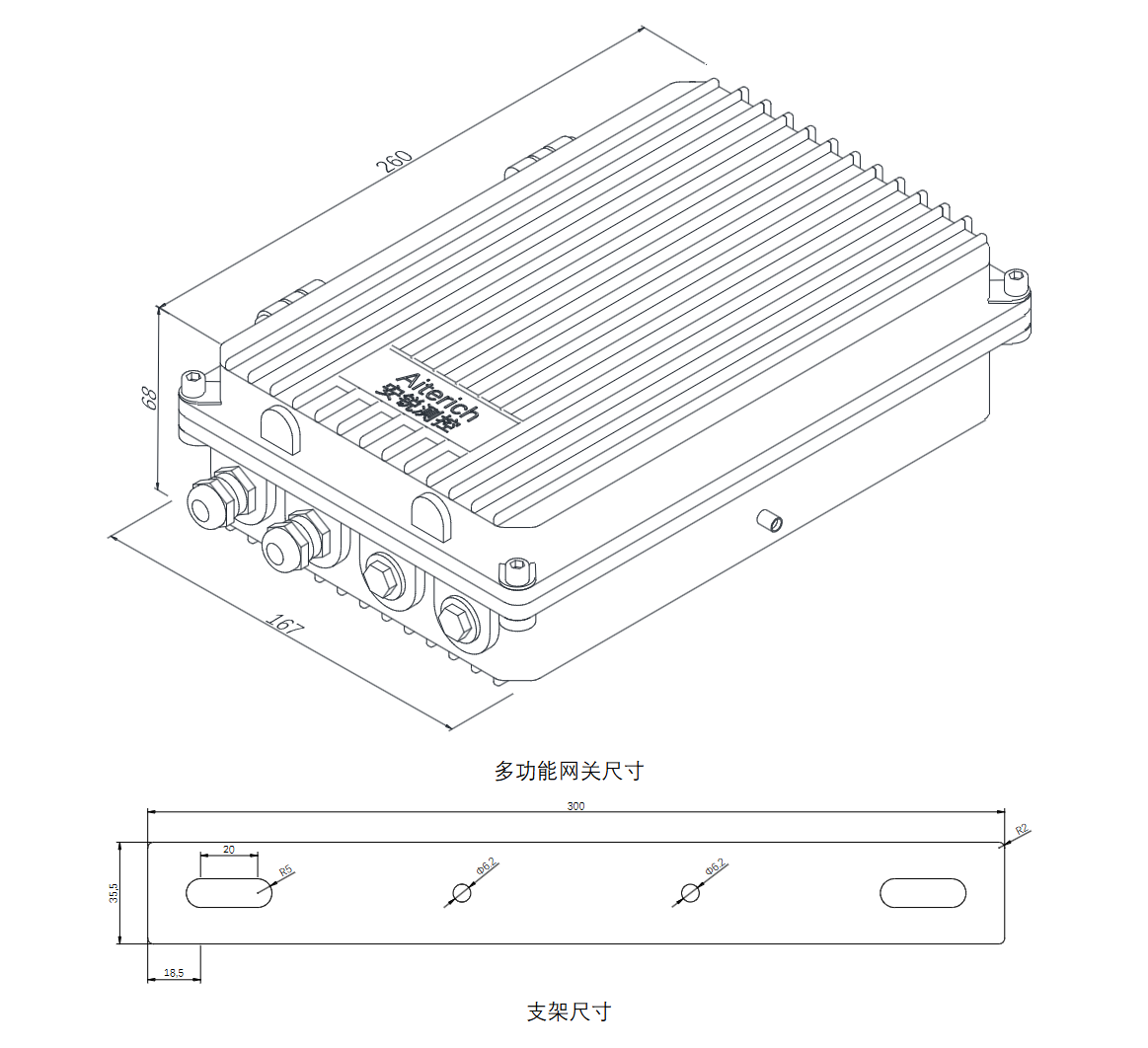

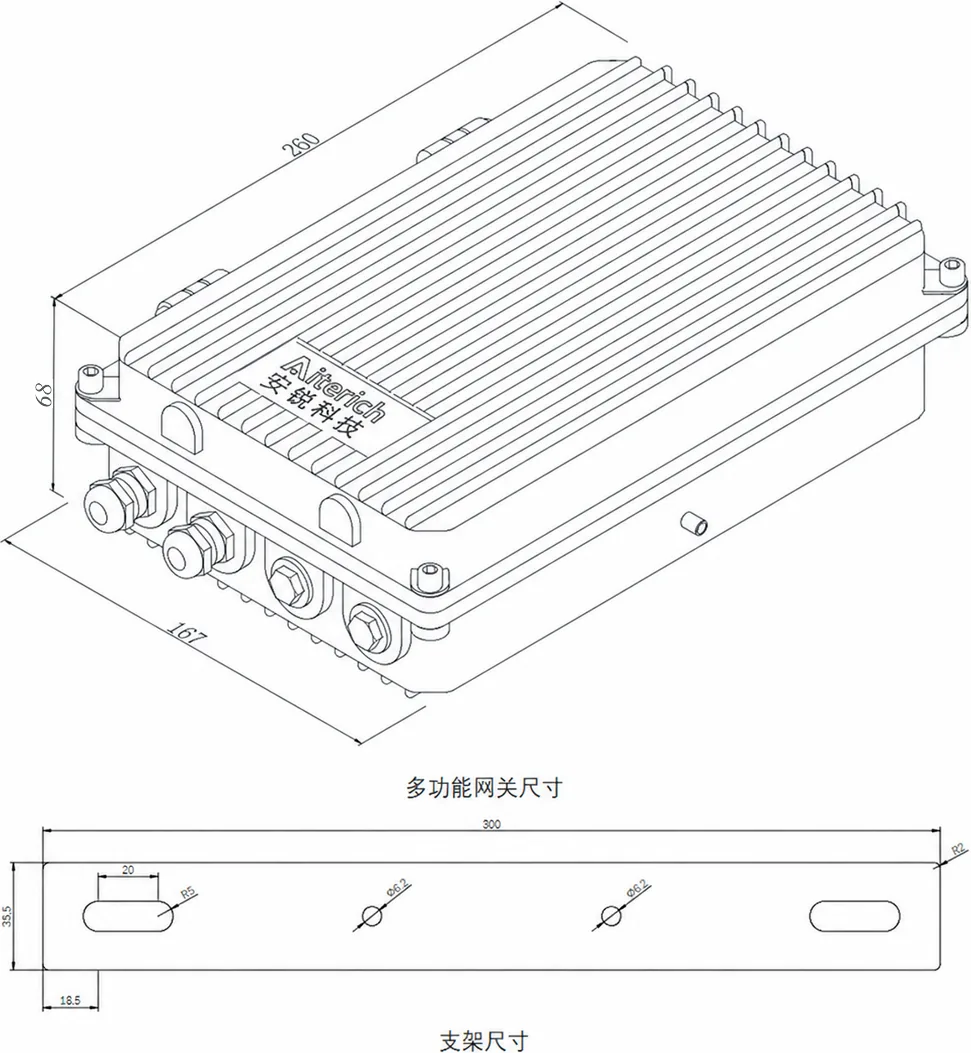

- 尺寸与重量
- 260 × 167 × 68 mm；约 1.5 kg
- 外壳材质
- 压铸铝
- 安装方式
- 壁式安装 / 柱式安装
CONTROLLED RESOURCES
按版本和项目阶段获取适用资料
边缘计算网关使用说明书按版本受控提供。入口指向 /download/F113/，不提供 uploads 裸链。
FAQ
接入与选型常见问题
能接入哪些串行设备？
设备标配 1 路 RS485，最多可按项目配置 4 路 RS485 或 4 路 RS232，用于接入兼容的传感器、仪表和既有串行设备。实际接口组合、协议与轮询策略需在选型时确认。
断网期间是否继续采集？
支持 TF 卡和离线采集。网络异常期间可保存数据，恢复后的续传范围、顺序和策略需结合项目平台与配置确认。
能否在现场直接触发警号或电磁阀？
可结合本地策略和选配继电器输出联动警号、电磁阀等设备。执行逻辑、权限、失效保护与安全边界必须按项目完成技术确认。
支持哪些网络接入方式？
支持 4G 全网通、RJ45 100 Mbps LAN/WAN 与 Wi-Fi 802.11 b/g/n，可结合现场网络条件选择。
能否接入第三方平台？
支持 MQTT 主动上报，并可按项目评估接入第三方平台。协议版本、字段、鉴权、上报频率和交付边界需在对接前确认。
户外安装前需要确认什么？
产品资料标注 IP67、壁式或柱式安装。仍需确认供电、防雷接地、天线位置、线缆与接头防水、环境温度、安装强度和维护空间。
START WITH YOUR SITE
把设备清单、网络与联动要求告诉我们
请准备设备类型与数量、串行协议、供电、网络、采集周期、离线要求、平台与执行机构信息，便于技术人员完成初步组网判断。
