精准感知
高精度、高分辨率测量帮助识别孔隙水压力的细微波动，并同步记录测点温度。
适合大坝、尾矿库、边坡、基坑及地下工程的孔隙水压力连续监测
±0.05%FS · RS485-Modbus · 304不锈钢 · IP68PORE WATER PRESSURE MONITORING
把土体与结构内部的水压力变化，转化为连续可用的数据

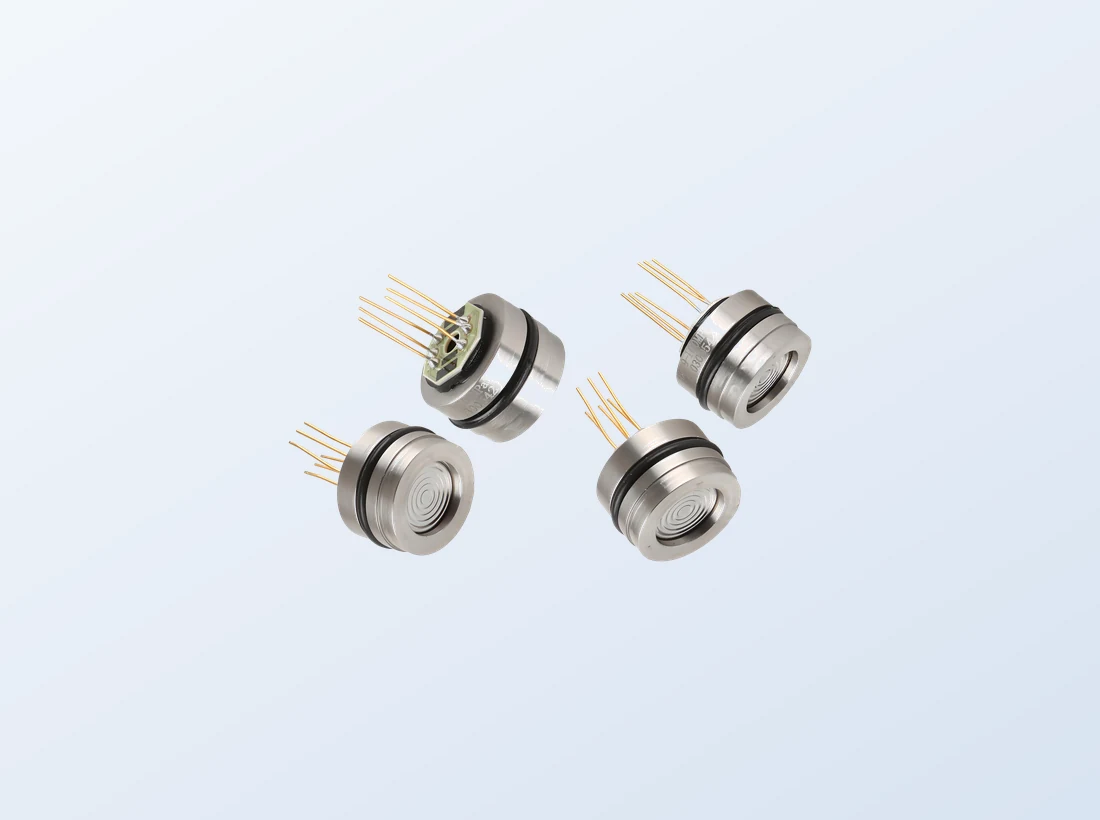

硅压阻感应膜片获取孔隙水压力原始数据，设备端完成温度补偿与线性修正，再以 RS485-Modbus 输出压力和温度结果，可接入采集器、PLC、智能网关及监测平台。
- 高精度典型测量精度 ±0.05%FS，分辨率 0.008%FS。
- 快速响应典型响应时间小于 2 ms，内部采样频率 20 Hz。
- 长期稳定年稳定性不超过 ±0.1%FS，适合长期埋设。
- 工程接入标准数字接口降低采集、传输与维护复杂度。
WORKING PRINCIPLE
从压力感知到在线趋势与预警

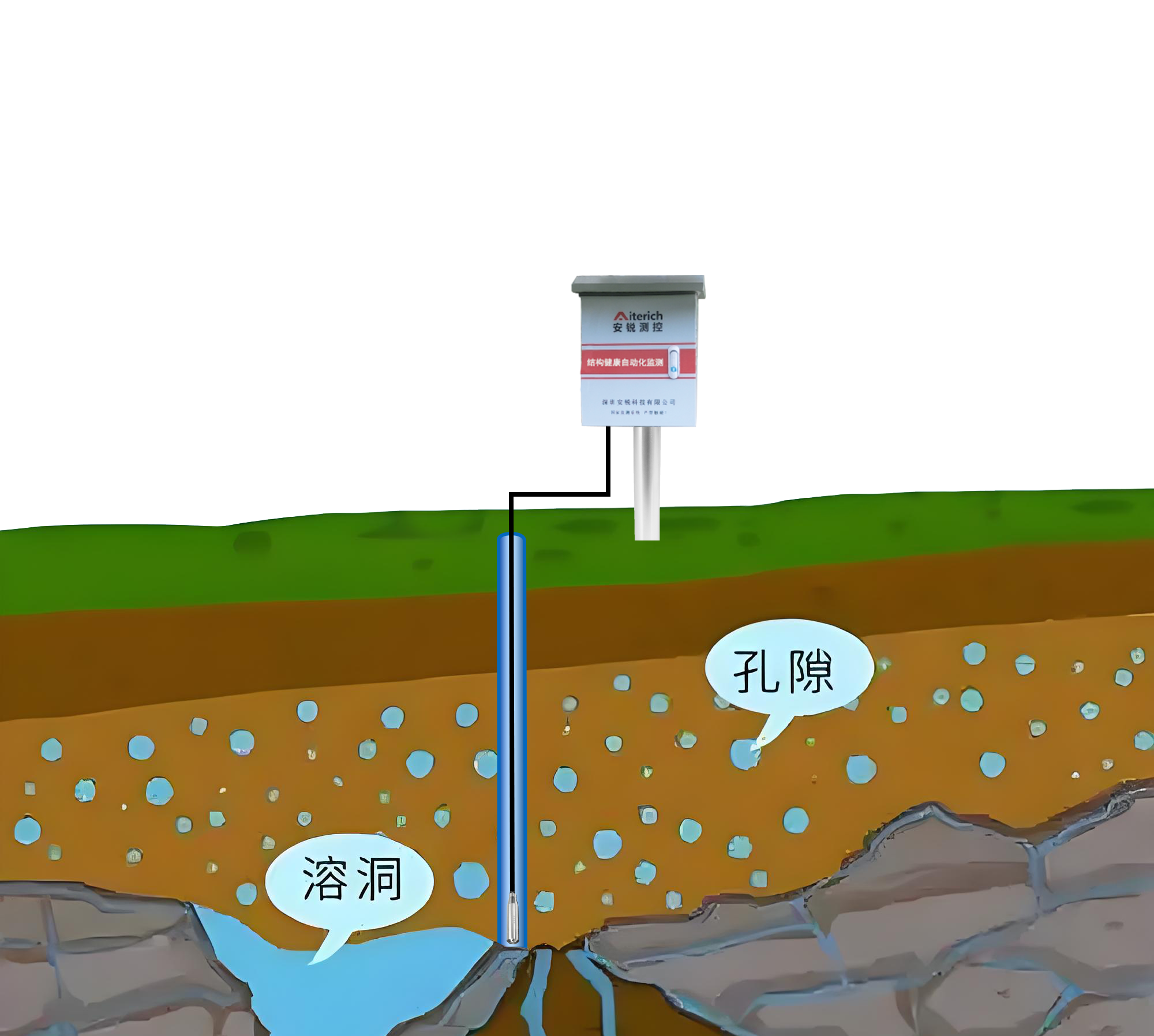

渗压计安装在目标土层、坝体、坝基或地下结构监测位置，持续获取压力与温度数据；采集终端或网关汇集数据后上传平台，形成趋势、阈值判断和多终端查看。
- 01孔隙水压力作用于感应膜片
- 02硅压阻芯体形成电信号
- 03温度补偿与线性修正
- 04RS485-Modbus 数字输出
- 05平台展示、研判与预警
CORE CAPABILITIES
兼顾细微变化、动态响应、长期埋设与系统集成
快速稳定
毫秒级响应、20 Hz 内部采样与长期稳定输出，支持连续趋势分析。
工业级防护

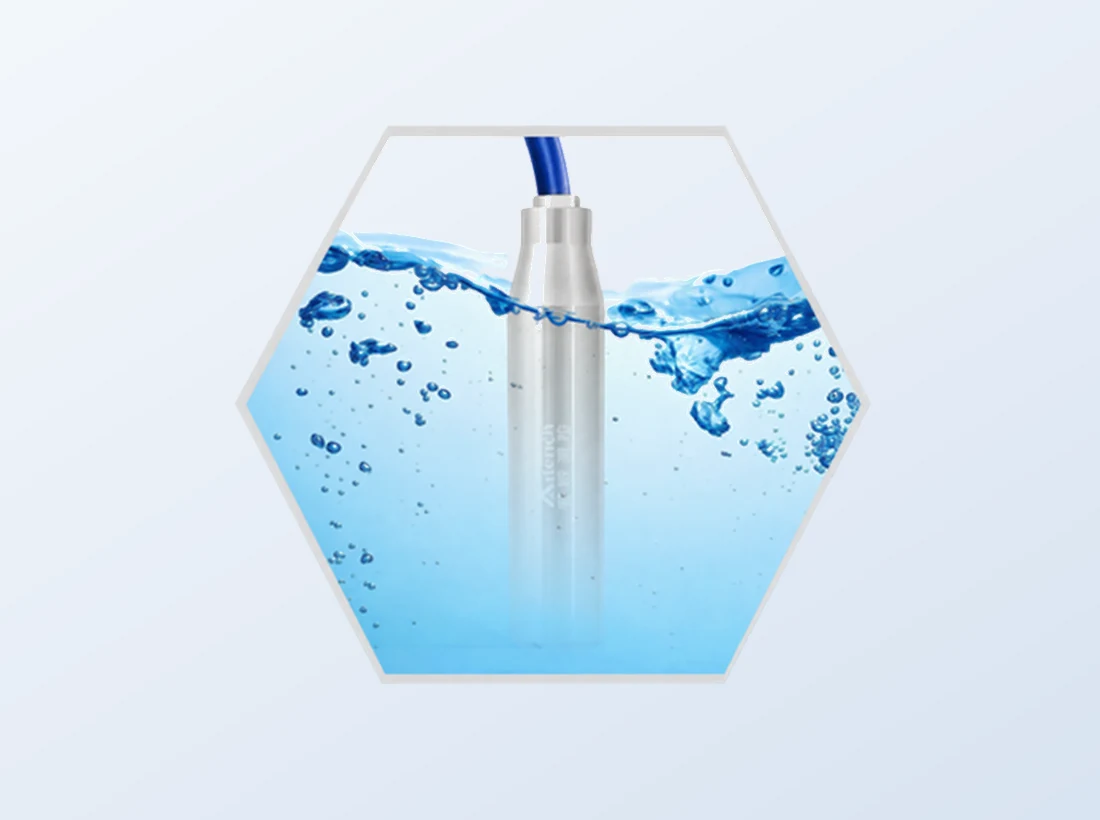

304 不锈钢壳体、IP68 防护及防堵引压设计，适应潮湿、水下和长期埋设工况。
数字化接入
无需额外压力变送器，可对接安锐智能网关、第三方采集设备或 PLC。
SYSTEM ARCHITECTURE
从现场传感器到监测平台的完整链路

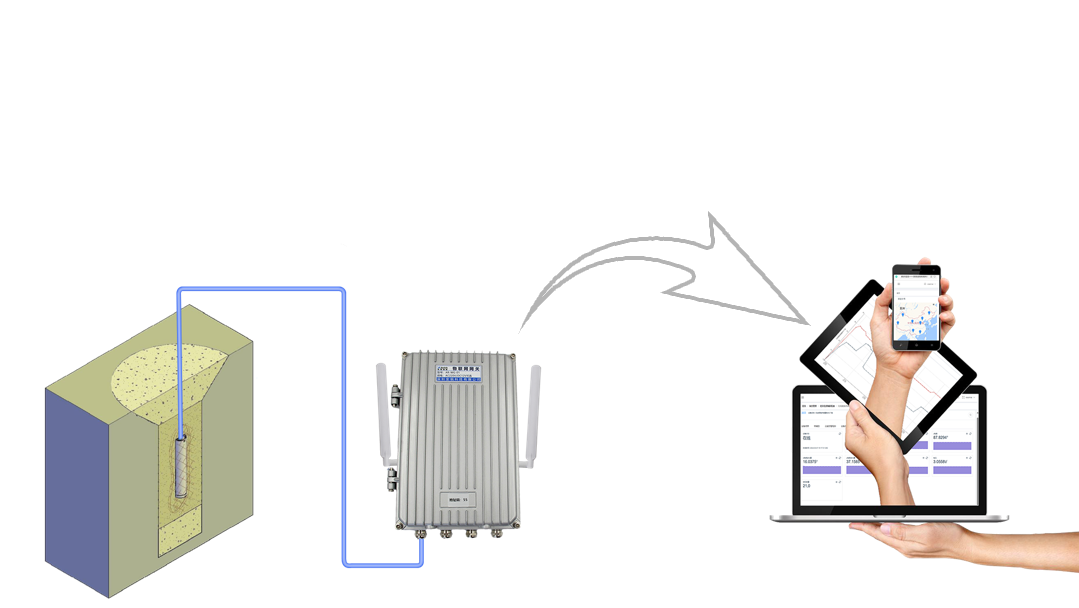

渗压计通过有线 RS485 接入智能网关或无线采集器；终端可结合市电或太阳能供电，将数据上传至安锐结构监测云平台或项目指定系统。
01渗压计压力与温度→02采集终端网关／无线采集器→03网络传输按项目配置→04监测平台趋势与预警
APPLICATION SCENARIOS
面向岩土、水利与地下工程的孔隙水压力监测
最终量程、布点、埋设和采集方案需结合地质条件、设计要求及预期最大压力确认。

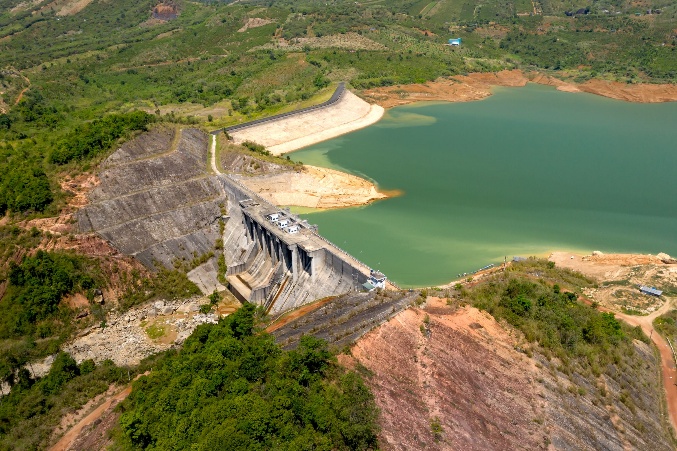

水库大坝
坝体、坝基及浸润线渗压监测。
尾矿库
坝体孔隙水压力与浸润线监测。

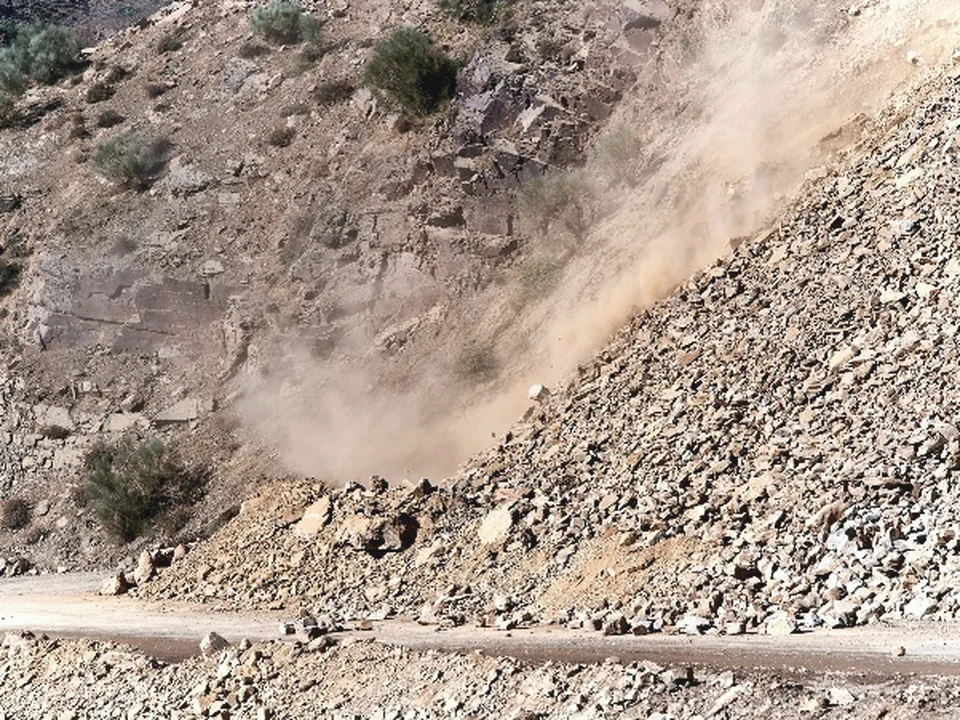

边坡与滑坡
土体孔隙水压力及降雨入渗影响监测。

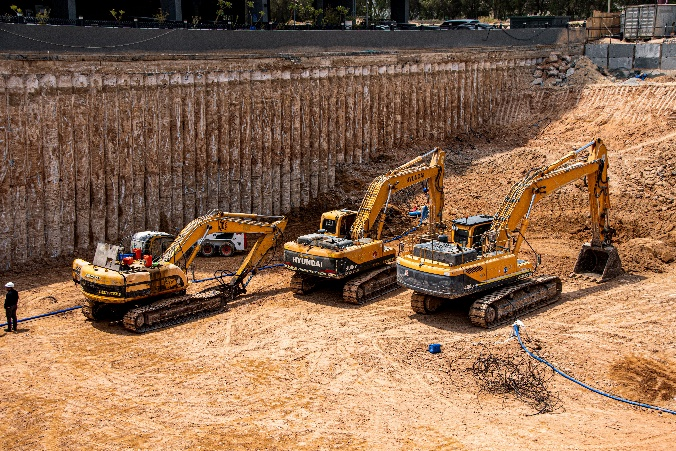

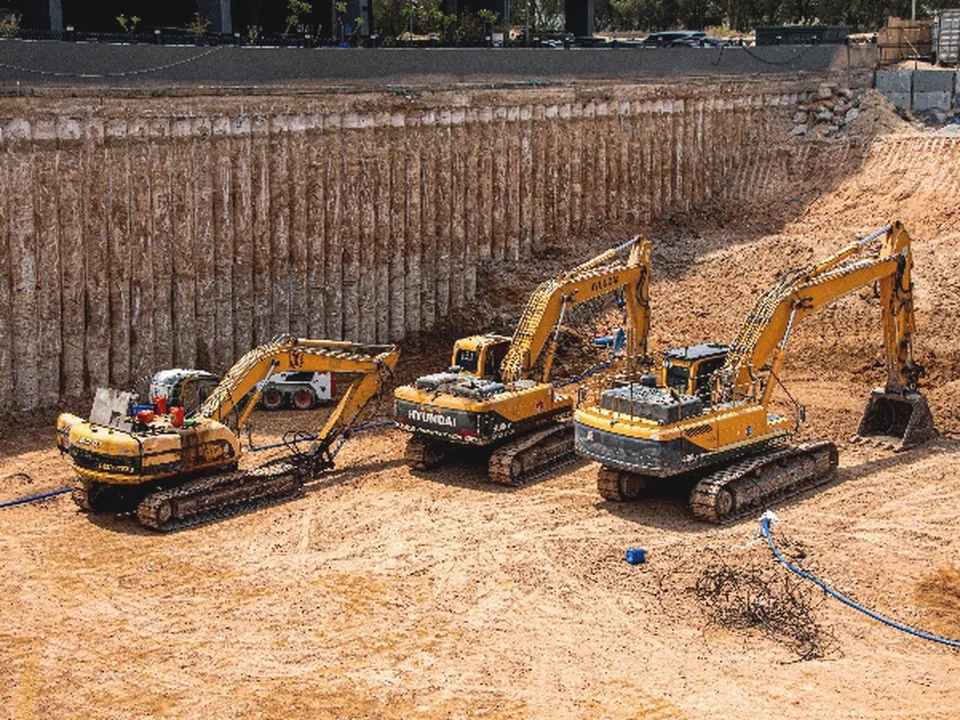

深基坑
降水过程和地下水压力变化监测。

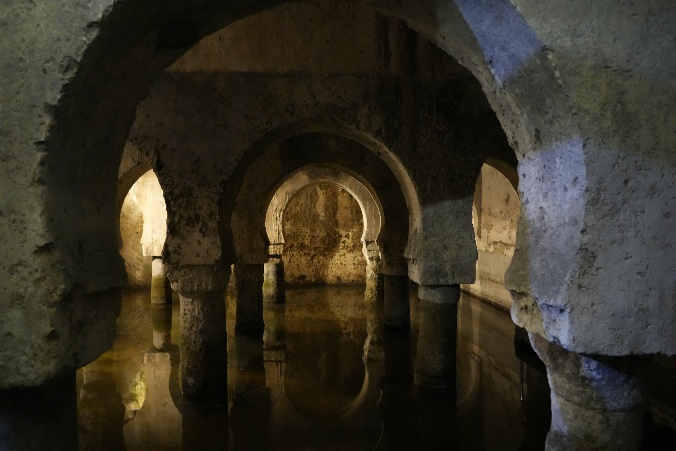

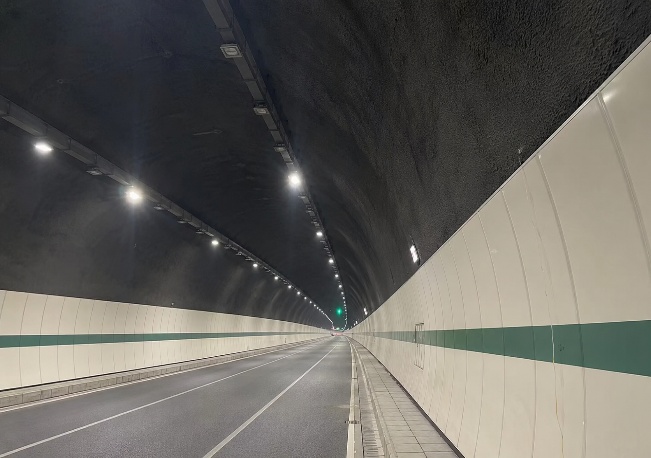

隧道与地下工程
围岩及地下结构渗水压力监测。
路基、地基与堤防
渗流变化及基础安全监测。
INSTALLATION

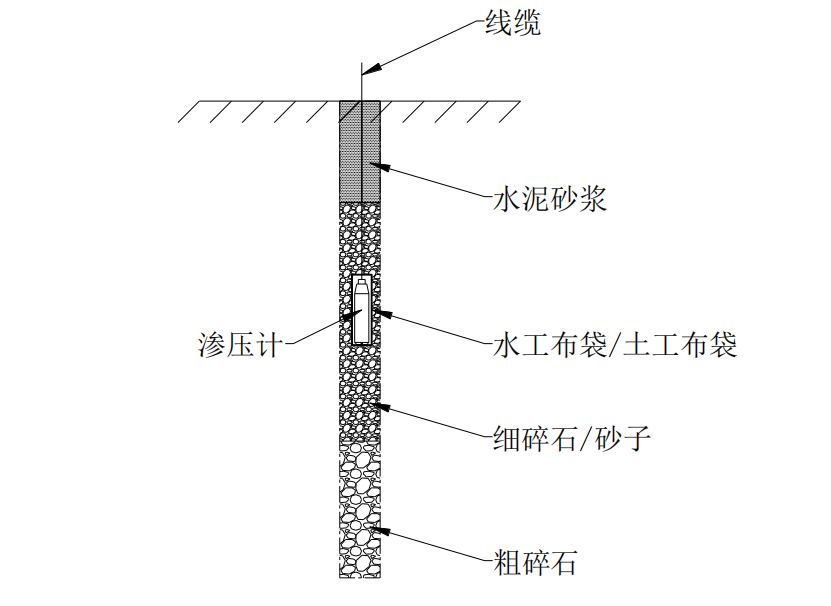

充分饱和、正确埋设与可靠封孔，是数据可信的基础

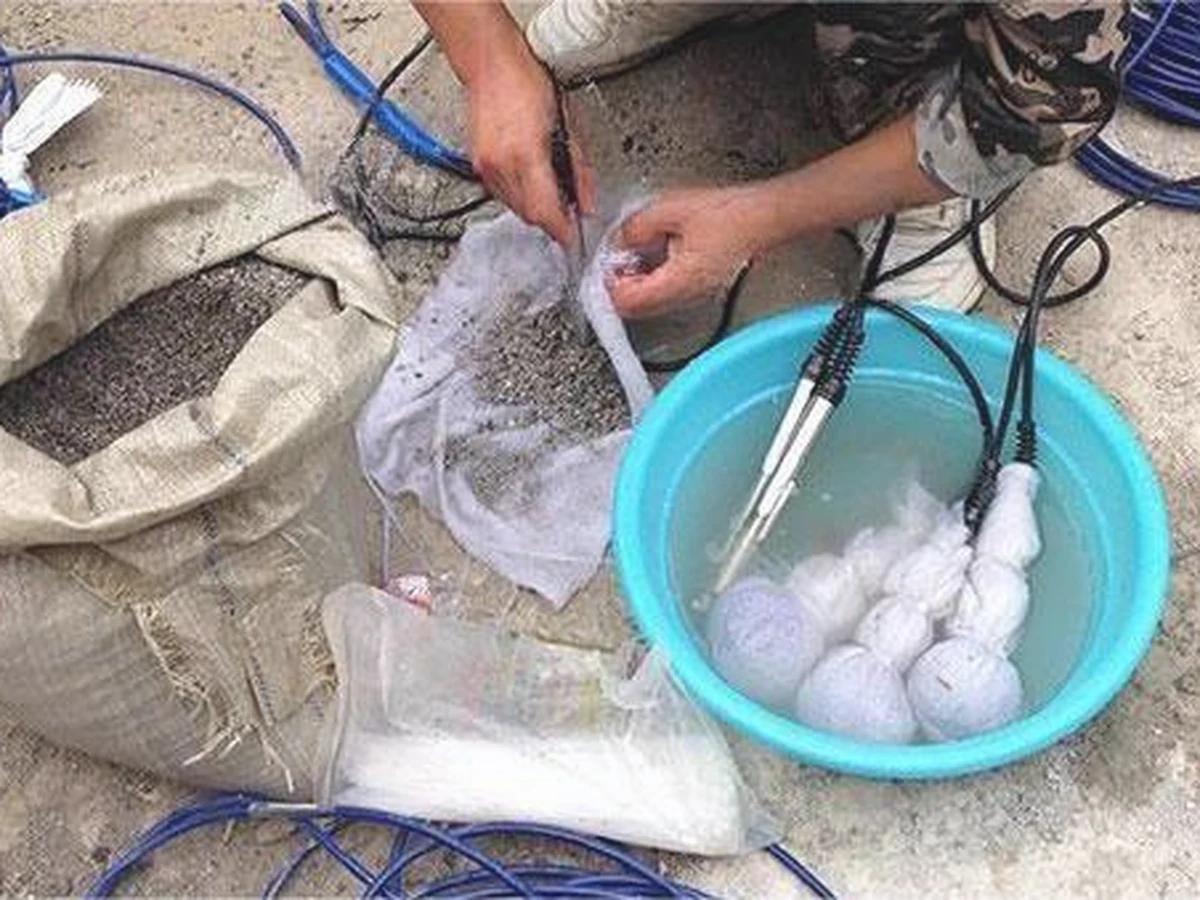

- 埋设前饱和用土工布和细砂包裹渗压计，并浸泡 2 小时以上至饱和。

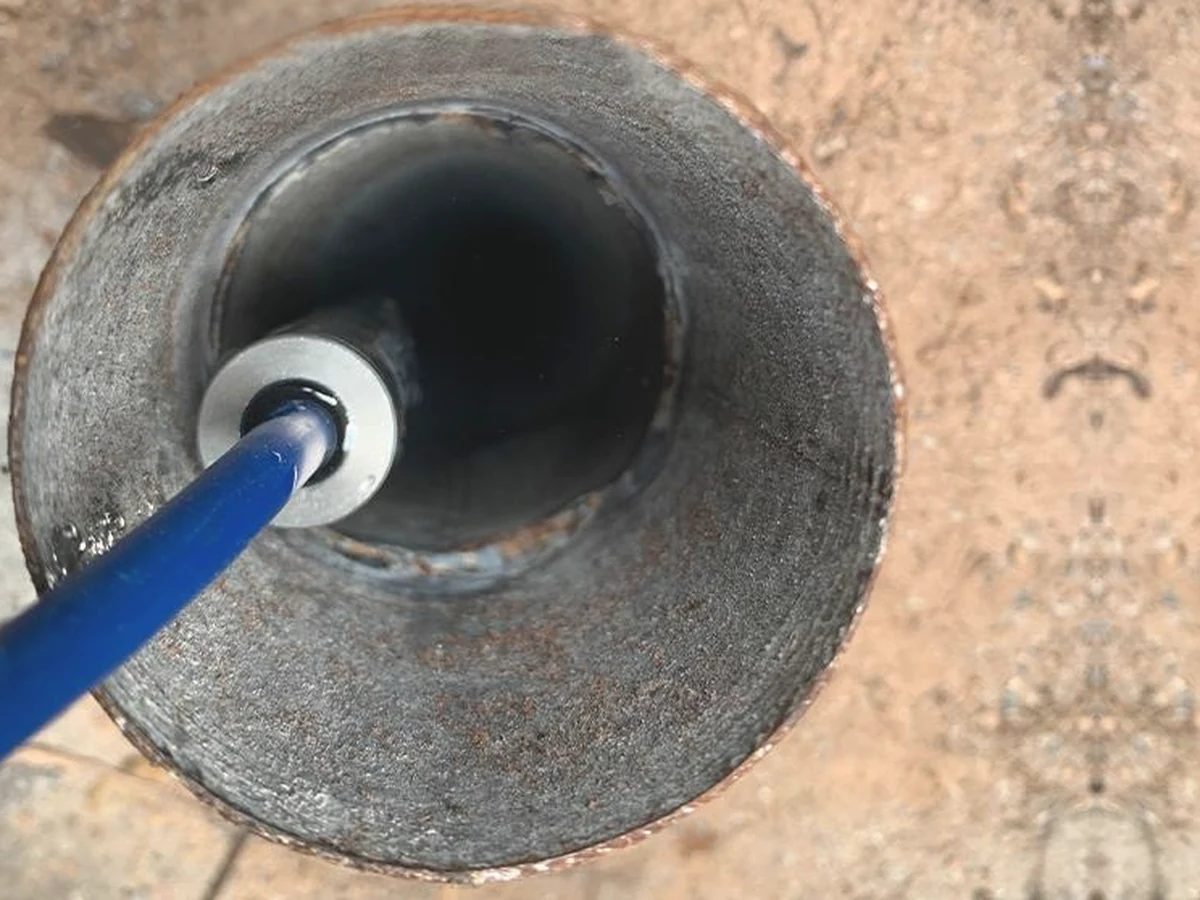

- 基岩面埋设钻孔后回填砾石，放入砂袋包裹的渗压计，再封孔并浇筑。
- 土基深部埋设孔底设置中粗砂与细砂滤层，上部以膨润土浆封隔。

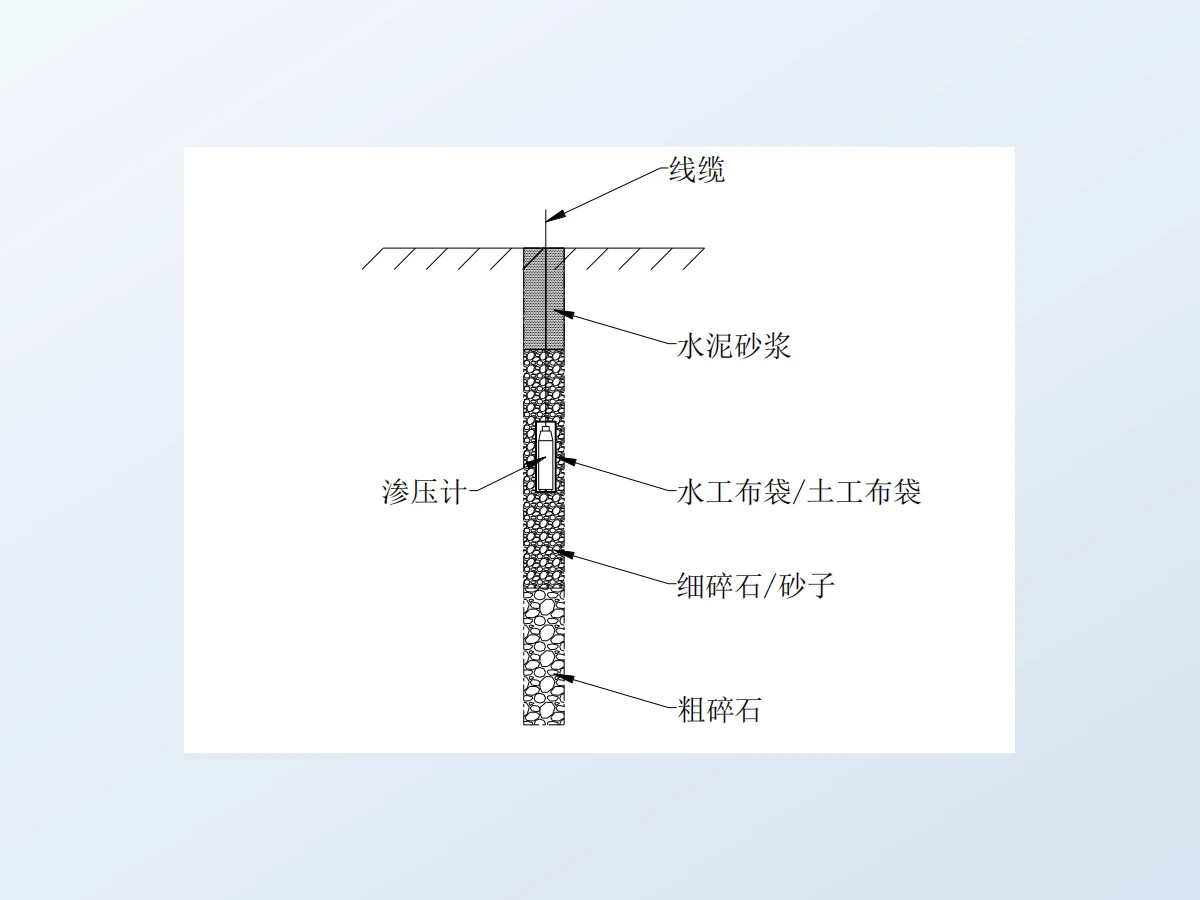

- 隧洞围岩埋设将砂袋缓推至孔底，外侧填粗砂并以水泥砂浆回填至孔口。
实际孔径、孔深、滤层、封隔和线缆保护应由项目设计或技术人员确认。
CORE PARAMETERS
用于初步选型的核心参数
以下数据来自 2026-08-26 产品资料；大量程和项目化配置以正式技术确认为准。
压力测量
- 量程
- 1 / 1.6 / 2.5 / 4 MPa；大量程可定制
- 测量精度
- 典型值 ±0.05%FS
- 分辨率
- 0.008%FS
- 非线性度
- ±0.05%FS
- 响应时间
- 典型值 < 2 ms
- 允许过载
- 200%（短时过载）
- 年稳定性
- ≤ ±0.1%FS/年
采集与通信
- 采样／输出
- 20 Hz / 1 Hz
- 通讯接口
- RS485
- 通讯协议
- Modbus
- 工作电压
- DC 9V～24V
- 工作电流
- 典型值 16 mA@DC12V
- 线缆接口
- 4 芯线缆接线
温度与结构
- 测温范围
- -40℃～125℃
- 温度误差
- ±2℃
- 温度分辨率
- 0.1℃
- 温度补偿
- -10℃～70℃
- 工作温度
- -45℃～85℃
- 产品尺寸
- Φ28 × 128 mm
- 外壳／防护
- 304 不锈钢／IP68
- 绝缘电阻
- ≥ 100 MΩ
选型提示：200% 为短时过载；温度补偿范围为 -10℃～70℃。大量程、线缆长度、接头形式、寄存器与现场接入仍以最终型号和技术确认单为准。
FAQ
选型与部署中的常见问题
渗压计主要测量什么？
用于持续测量土体或结构内部的孔隙水压力、渗透压力，并可同步输出监测点温度。
如何选择压力量程？
需结合预计最大水头、埋深、设计压力、安全余量及施工阶段变化选择。公开资料列出 1、1.6、2.5、4 MPa，其他大量程需按项目确认。
能否直接接入现有采集系统？
设备提供 RS485 接口并使用 Modbus 协议，可接入兼容的采集器、PLC 或网关；寄存器、供电、接线和通信参数需在项目技术确认中明确。
允许过载和温度补偿范围是多少？
本产品资料给出的允许过载为 200%（短时过载），温度补偿范围为 -10℃～70℃；最终仍需结合所选量程和型号完成技术确认。
为什么埋设前要充分饱和？
充分饱和有助于建立连续的水力传递路径，减少气泡和接触不良对压力传递的影响。资料建议用土工布和细砂包裹后浸泡 2 小时以上至饱和。
长期埋设和水下使用要注意什么？
产品采用 304 不锈钢壳体和 IP68 防护。长期使用仍应确认滤层、防堵、封隔、线缆保护、接头防水和初始读数，并保存安装位置与高程记录。
渗压计与振弦式渗压计有什么区别？
本页产品采用硅压阻芯体并直接输出 RS485-Modbus 数字结果；振弦式产品通常输出频率信号并需配套振弦采集设备。选型应结合采集体系、线缆距离和项目规范。
能否接入安锐结构监测云平台或第三方平台？
可通过兼容采集终端或网关接入安锐结构监测云平台，也可评估对接第三方系统。具体数据字段、传输链路、告警方式和交付边界按项目确认。
START WITH YOUR SITE
把工程场景、预期压力和埋设条件告诉我们
请准备监测对象、最大水头或压力、埋深、测点数量、孔径与回填条件、线缆距离、供电通信和平台接入要求，便于技术人员完成初步选型。
