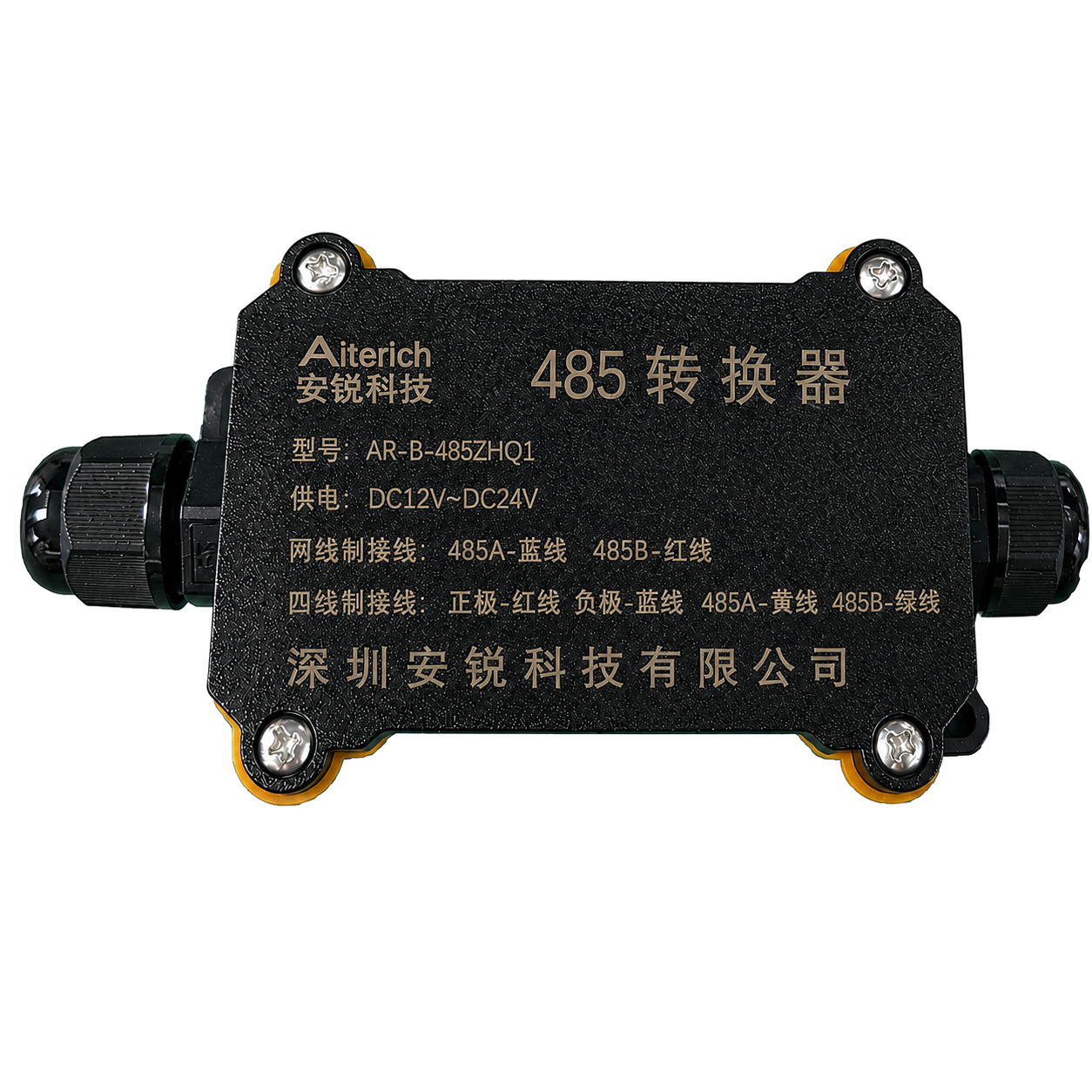

二线供电通信
同一对线缆上传输直流电源与通信数据，须与配套主机组成系统。

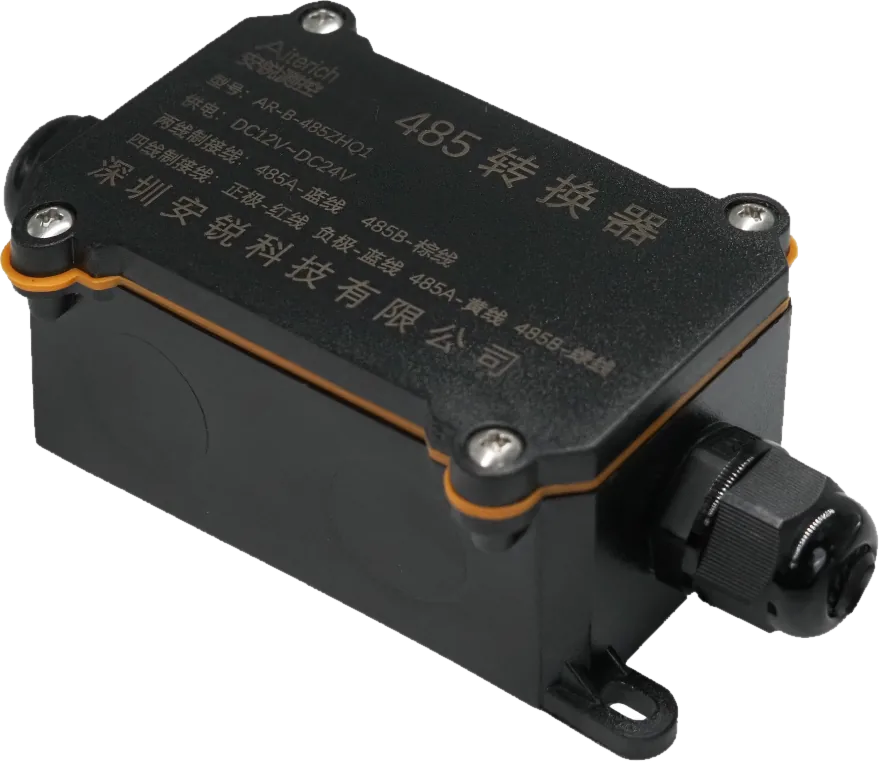

PRODUCT POSITIONING
协议转换器的配套作用与适用范围
与配套主机组成二线供电通信系统，在同一对线缆上传输电源和通信数据，并在设备端转换为常规电源＋RS485 四线接口。
选型时需结合监测对象、测量范围、安装条件、供电通信和数据接入要求共同确认。

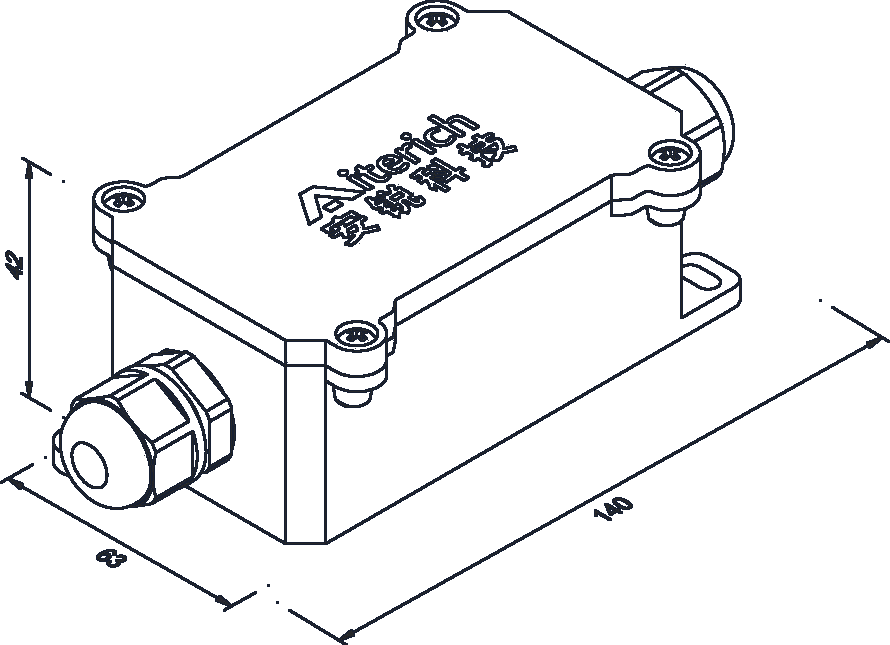

KEY CAPABILITIES & SPECS
关键能力与选型参数
重点核对测量性能、接口方式、安装条件与适用环境；具体交付以适用型号、技术确认和合同约定为准。
无极性接线
二线侧采用整流全桥设计，减少电源正负极接反风险。
兼容四线设备
设备端转换为常规电源正负与 RS485 A/B 四线接口。
状态可视
电源、RX、TX 指示灯辅助确认供电和通信状态。
WIRING & CONVERSION

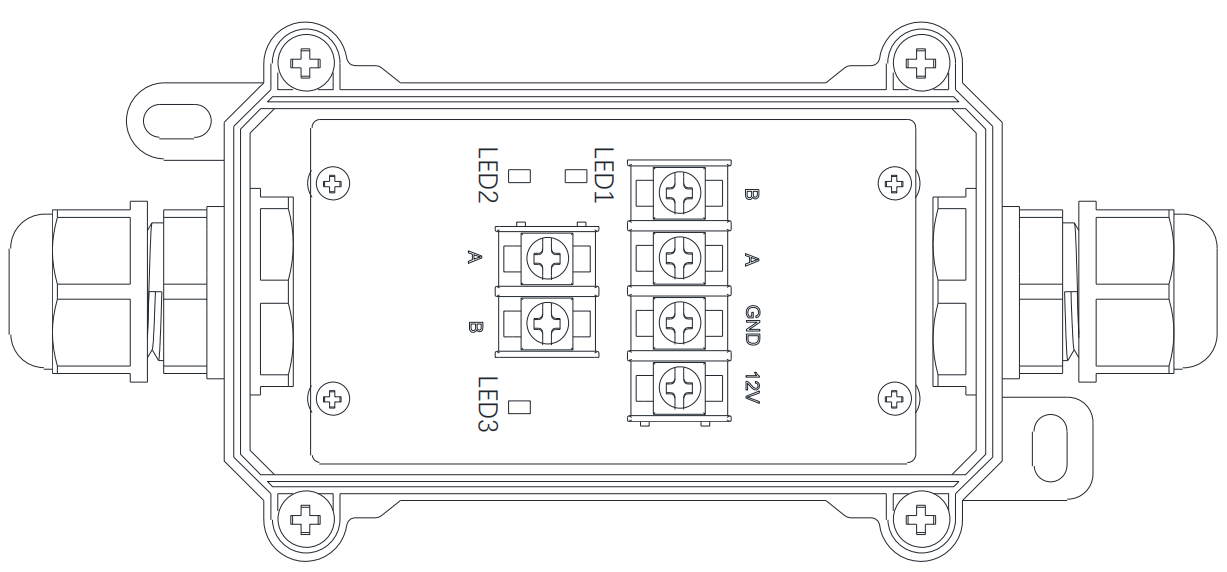

端子定义与二芯／四芯接线转换
接线标识来自 2026-08-26 最新产品资料。协议转换器须与配套主机组成二线供电通信系统，不能将其理解为任意 RS485 网络的通用中继器。
配套主机侧两芯供电通信
→- 485A · 蓝线
- 485B · 红线

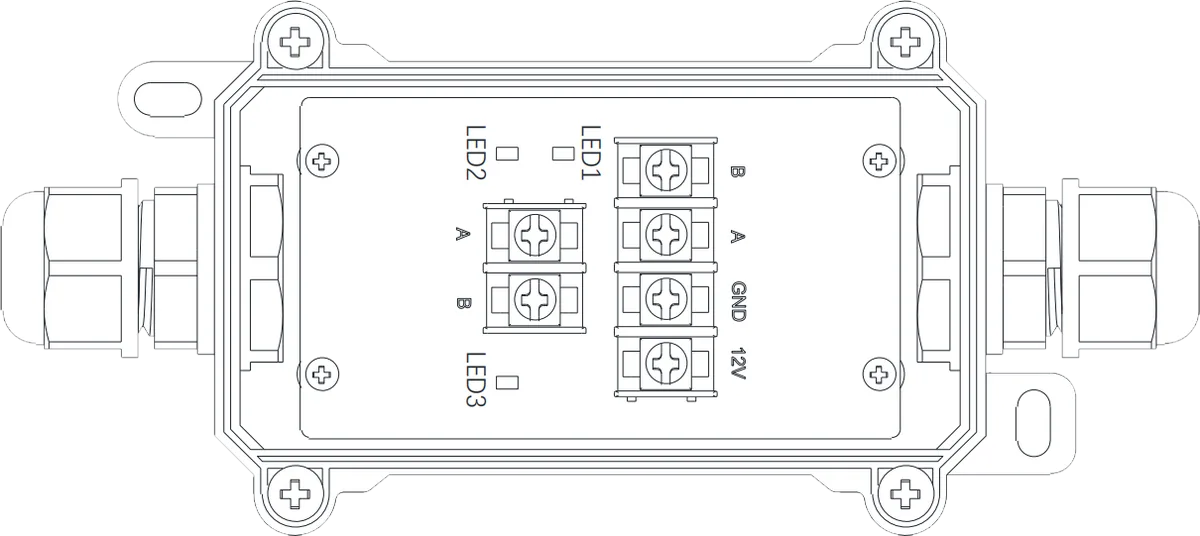

协议转换器供电与通信分离无极性供电设计
电源／RX／TX 状态可视
→电源／RX／TX 状态可视
设备侧四芯标准接线
- V+ · 红线
- GND · 蓝线
- 485A · 黄线
- 485B · 绿线
正式接线前请按对应型号的接线标识和项目图纸复核供电电压、线色、端子及主机兼容性。
SELECTION CHECKLIST
选型前，先确认这些工程条件
以下是技术沟通需要的信息，不代表本产品已经具备未明确列出的参数或接入能力。
- 01需要监测的对象、变化类型与数据用途是什么？
- 02预期测量范围、变化速度和采集周期如何？
- 03安装空间、固定方式、线缆距离与维护条件如何？
- 04现场供电、通信网络和数据回传条件如何？
- 05是否需要接入既有采集器、PLC、项目平台或第三方系统？
- 06温度、湿度、粉尘、浸水、振动等环境条件如何？
参数边界：页面列明参数以各模块所注产品资料版本为准；未列出的量程、精度、供电、通信、防护与环境指标须结合具体型号进一步确认。
COMPATIBLE DATA CHAIN

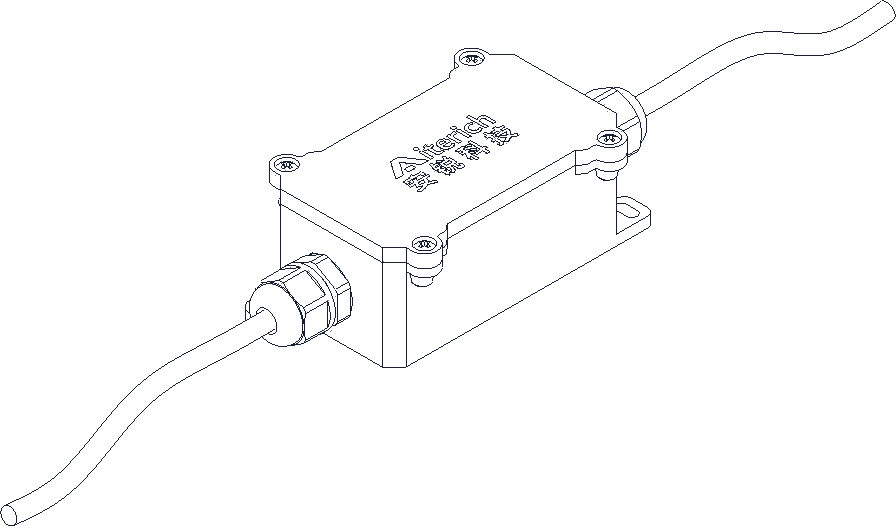

它位于配套主机与传统 RS485 设备之间
协议转换器承担两芯供电通信与四芯标准接线之间的转换；配套主机、设备协议、供电和上层采集平台仍需按项目共同确认。
01配套主机二线供电通信接口→02协议转换器供电与通信分离→03传统 RS485 设备电源正负 + 485A／B→04采集与项目系统按设备协议和项目配置接入
CONTROLLED RESOURCES
获取适用资料或提交选型条件
说明书、产品资料与通信资料按版本和访问权限受控提供。提交项目条件后，技术人员可协助确认适用型号与资料版本。
