数据时效与连续性受限
现场测量周期长，异常变化难以及时进入预警流程。
WHY AUTOMATED MONITORING
深部位移监测，需要连续、可维护的数据链路
节段式设计面向人工监测时效不足、固定方案安装维护复杂、整体阵列设备运输与复用受限等现场问题。

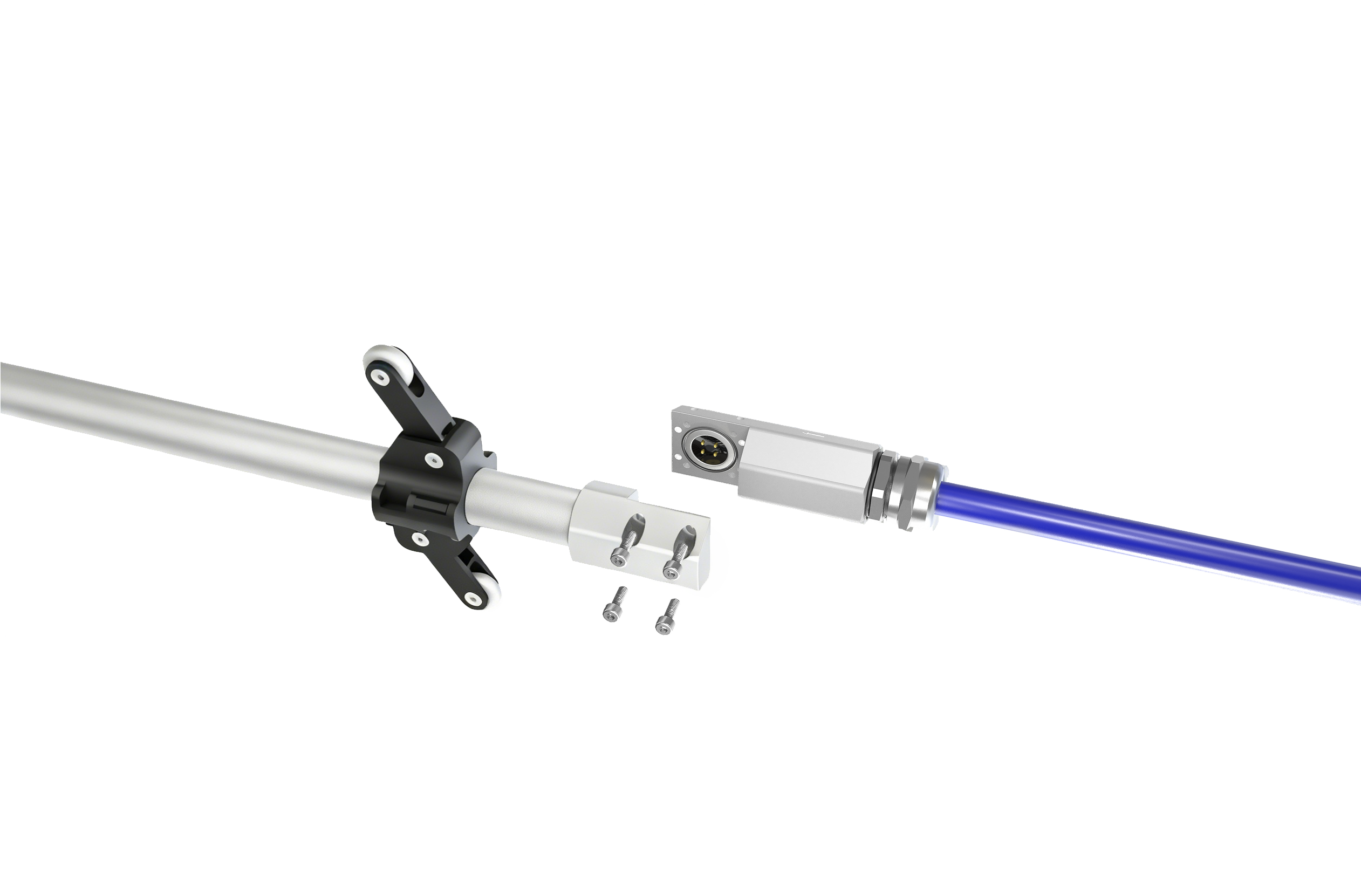

安装与线缆管理复杂
需结合井深、测点密度和现场维护条件规划设备与线缆。
运输、复用和局部维护成本高
整体结构不利于按新项目井深重组，局部故障处理不够灵活。
WORKING PRINCIPLE
从角度变化到深部位移
- 01节段感知姿态每节内置姿态传感单元，感知土体形变引发的角度变化。
- 02解算相对位移根据节段长度与姿态变化，计算相邻节段的三维相对位移。
- 03逐节累加成曲线沿深度方向累加位移结果，形成不同深度的位移变化。
测量结果与安装方向、测斜管状态、初始化和项目配置有关，具体方案需结合现场确认。
CORE VALUE
围绕项目全周期设计的四项能力
按井深灵活拼接

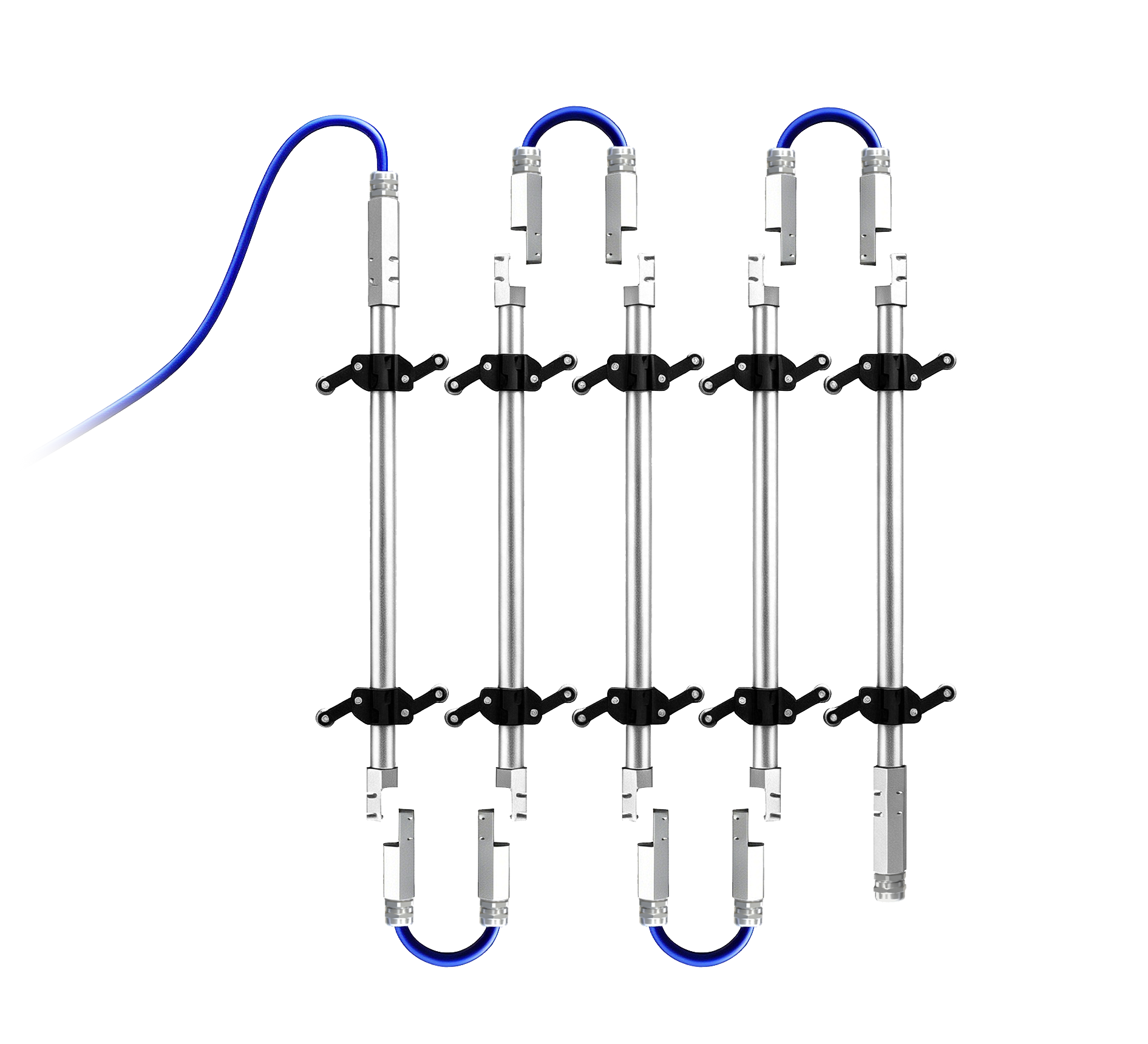

标准化节段可在现场组合总长度，适配不同项目井深与监测密度。
安装运输更便捷
分节包装、轻量化搬运和现场组装，降低长距离运输与弯折损坏风险。
项目结束可拆卸复用
设备可拆卸回收，并按新项目井深重新组合，提高设备复用率。
故障节段快速维护
定位并更换对应节段，减少整条设备返修和现场停机时间。
FLEXIBLE DEPLOYMENT
按风险区域调整节段密度
可结合工程工况选择竖向、水平或环形布设；在危险或易滑区域加密监测，在相对稳定区域调整节段间距。

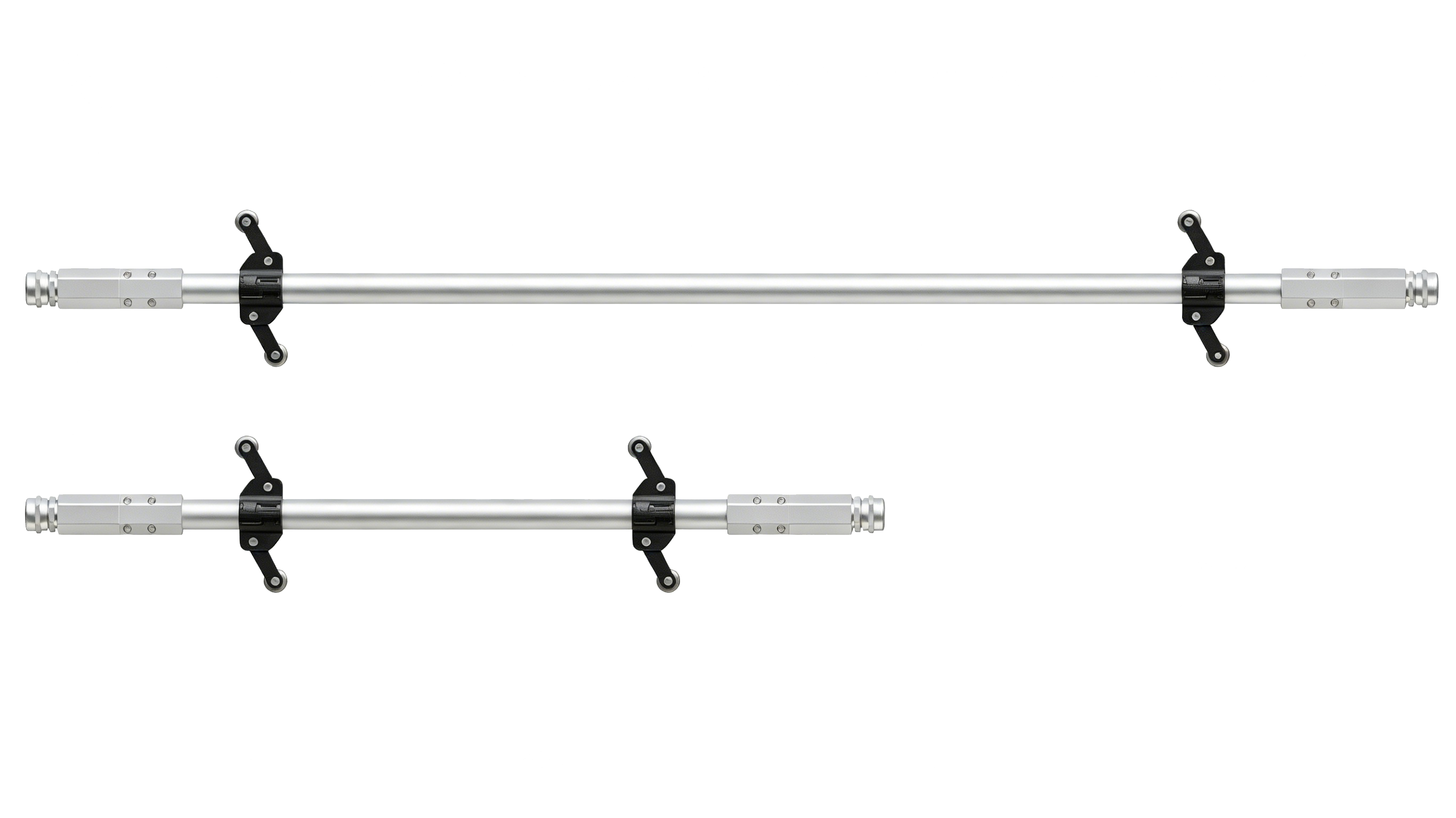

- 0.5 m 节段：适合需要提高空间分辨率的重点区域
- 1 m 节段：适合常规深度区段和整体趋势观察
- 定制组合：根据井深、土层与项目技术要求确认
SYSTEM ARCHITECTURE
从深部感知到平台应用
设备、采集与平台形成持续运行的数据闭环。
01节段式位移计连续感知深部位移→02RS485 总线标准 Modbus 输出→034G采集仪／网关现场汇集与上传→04云平台／第三方平台曲线、报表与预警
实时与历史数据
查看不同深度位移、累计变化和历史趋势。
三维姿态呈现
辅助查看节段在 X、Y、Z 方向的相对移动与空间姿态。
阈值预警
结合项目配置形成分级预警和现场协同。
故障节段识别
辅助定位异常节段，为现场维护提供依据。
支持 Modbus、MQTT、HTTP 等对接方式；具体接口、协议与部署能力以技术确认结果为准，不在公开网页披露密钥或内部参数。
TYPICAL APPLICATIONS
面向结构与土体内部的深部位移监测
具体配置需结合测斜井、监测深度、土层条件、供电通信及维护要求确认。
深基坑
围护结构或土体内部位移的连续监测。
边坡与地质灾害
滑移带及深部土体位移变化监测。
水库大坝与尾矿库
坝体、坝基及相关结构内部变形监测。
路基、路堤与隧道
长期内部位移和施工影响区变化监测。
INSTALLATION PROCESS
五步完成组装、测试与初始化
- 01
组装节段
根据测斜井深度和加密区要求组合节段。
- 02
通电测试
接入采集设备，确认每个节段正常读数。
- 03
下放固定
将整组节段下放测斜井并固定井口。
- 04
平台配置
在平台中添加设备、节段与采集配置。
- 05
方向初始化
录入 X-Mark 方向关系，完成数据初始化。
CORE PARAMETERS
核心参数与项目适配条件
参数依据产品资料 V2.1 整理；具体配置、性能和交付内容以合同约定及技术确认结果为准。
测量性能
- 测量轴
- X / Y / Z 三轴
- 标准项目配置精度
- 0.05°（0.5 mm@500 mm；1 mm@1000 mm）
- 旗舰版精度
- 0.003°（0.026 mm@500 mm；0.052 mm@1000 mm）
- 系统稳定性
- ≤ 0.3 mm（节段总长度 40 m）
- 采样频率
- 最高 1 Hz
结构与安装
- 单节长度
- 500 mm / 1000 mm / 定制
- 节段规格
- Φ20 mm，高强度铝合金
- 节段重量
- 500 mm：400 g；1000 mm：620 g
- 适配测斜管
- Φ70～Φ90
- 抗拉／防水
- 200 kg；水下 200 m（2 MPa）
电气与环境
- 工作电压
- DC 12V～24V
- 工作电流
- 单节 16 mA@12V
- 输出信号
- RS485-Modbus
- 工作温度
- -45℃～85℃
- 零点漂移
- -40～+85℃，±0.0007°/℃
本资料仅供参考，具体以合同约定为准。
CONTROLLED RESOURCES
说明书与技术资料按版本受控提供
使用说明书、检测／校准资料和通信协议需完成版本、隐私及公开范围审核。网页不提供裸文件链接。
FAQ
选型沟通中的常见问题
如何根据井深确定节段数量？
需结合井深、重点风险区域、目标空间分辨率和维护要求确定节段长度与数量。
500 mm 与 1000 mm 节段如何选择？
500 mm 节段适合需要加密观察的区域，1000 mm 节段适合常规区段；实际组合可按项目分区配置。
是否兼容现有测斜管？
产品资料给出的适配范围为 Φ70～Φ90，仍需确认现有测斜管内径、导槽、变形状态和安装条件。
项目结束后能否拆卸复用？
模块化节段可拆卸回收并按新项目井深重组；复用前需进行外观、连接、防水和读数检查。
如何接入现有采集设备或第三方平台？
传感端采用 RS485-Modbus；平台侧可结合项目确认 MQTT、HTTP 等方式，具体协议和接口由技术人员确认。
选型前需要提供哪些信息？
建议提供工程场景、井深、测斜管规格、加密区段、供电通信条件、采集周期和平台接入要求。
START WITH YOUR SITE
把井深、测斜管和现场条件告诉我们
请准备工程场景、监测深度、管径、重点区段、供电、通信和平台要求，便于技术人员完成初步选型判断。
