多维信息不足
三轴同步采集并综合输出峰值、主频、峰值时刻和矢量峰值。
WIRELESS VIBRATION MONITORING
无线振动监测仪
三轴同步采集振动趋势与超限事件波形，支持 1–8 kSPS、128GB 本地存储、4G 远传与远程配置，适用于爆破施工、敏感建筑及结构安全监测。
型号：AR-ZDJCY-01
WHY INTEGRATED MONITORING
让长期趋势与突发振动事件，进入同一条数据链路
传统分体方案需要传感、采集、通信与平台分别部署。无线振动监测仪将三轴感知、边缘解算、本地记录和4G通信集成于一体，兼顾趋势统计与关键事件追溯。
事件起始易遗漏
阈值触发结合预触发缓存，保留异常发生前后的关键波形。
断网断电难追溯
数据分类归档至本地，并通过写前日志与双缓冲降低文件损坏风险。
WORKING PRINCIPLE
从三轴感知到远程预警
环境振动作用于被测结构后，三轴MEMS传感器同步采集加速度数据；设备在边缘侧完成滤波、积分和特征提取，形成三分量峰值、主频、矢量峰值及事件波形，并通过4G上传至云平台。
- 01三轴数据采集
- 02边缘滤波与解算
- 03本地分类存储
- 044G数据上传
- 05平台查看与告警
CORE CAPABILITIES
四项能力，覆盖采集、记录、复核与运维
三轴同步与双路识频
支持1、2、4、8 kSPS采样率配置，采用过零法与FFT提取主频，并结合数字滤波和积分处理。
趋势与事件双模式
按周期统计长期趋势；任一方向超过阈值后启动事件录制，支持固定时长或振动回落后结束。
本地证据与质量自检
趋势和事件数据按日期归档，同时识别冻结、饱和、越界、异常突跳及安装方向、耦合状态。
无人值守远程管理
通过4G查看数据并远程调整采集间隔、触发阈值和工作模式，结合NTP保持多测点时间一致。
EVENT RECORDING
不只看到超限值，也保留事件过程
环形缓存保留触发前数据；事件触发后继续记录原始波形，帮助复核振动起始、峰值和频率特征。
- 间隔监测：持续形成三分量趋势数据

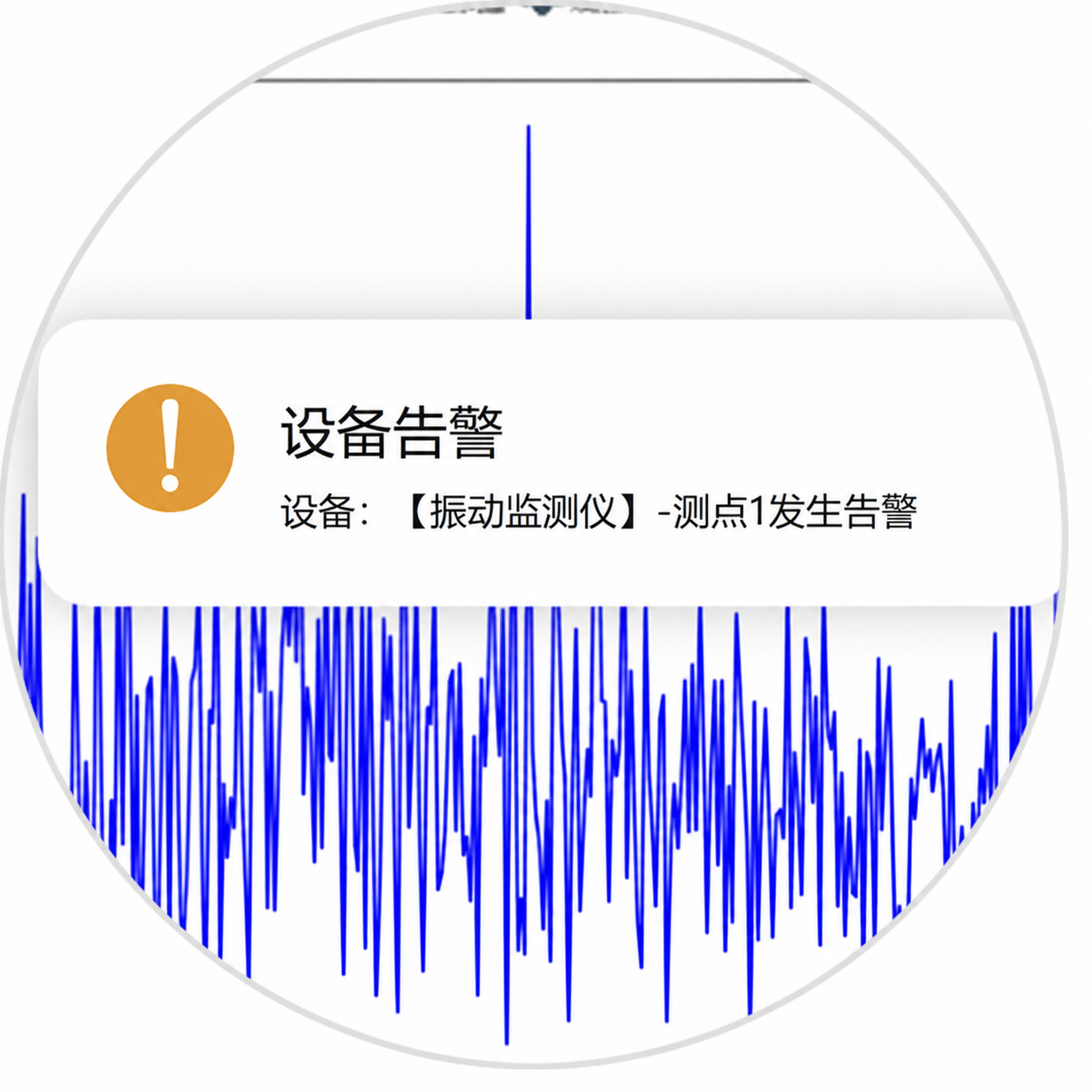

- 超限触发：任一方向超过阈值自动录制
- 预触发：资料给定0.1–0.6秒，可按项目配置确认
- 录制时长：支持固定时长与自动结束
APPLICATION SCENARIOS
面向爆破、施工与结构安全监测
实际适用性需结合量程、频率范围、安装耦合、供电、网络与事件记录要求确认。

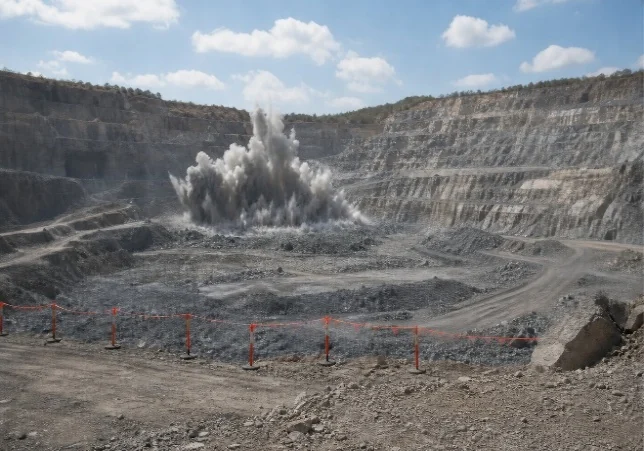

矿山爆破
记录爆破振动强度、频率特征及事件波形。

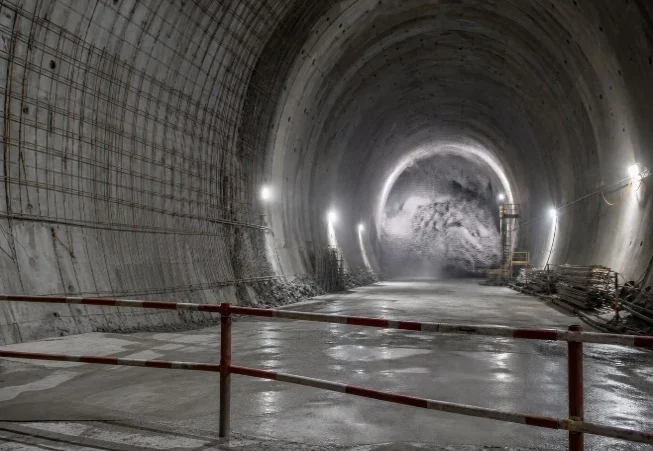

隧道爆破施工
关注施工振动及邻近结构响应。
桩基施工
监测施工过程对周边结构的振动影响。
敏感建筑保护
持续观察敏感建筑附近的振动变化。
强夯地基处理
记录强夯施工产生的振动事件。
桥梁结构健康
获取结构振动趋势及异常事件数据。
SYSTEM ARCHITECTURE
感知、边缘、记录通信与平台应用

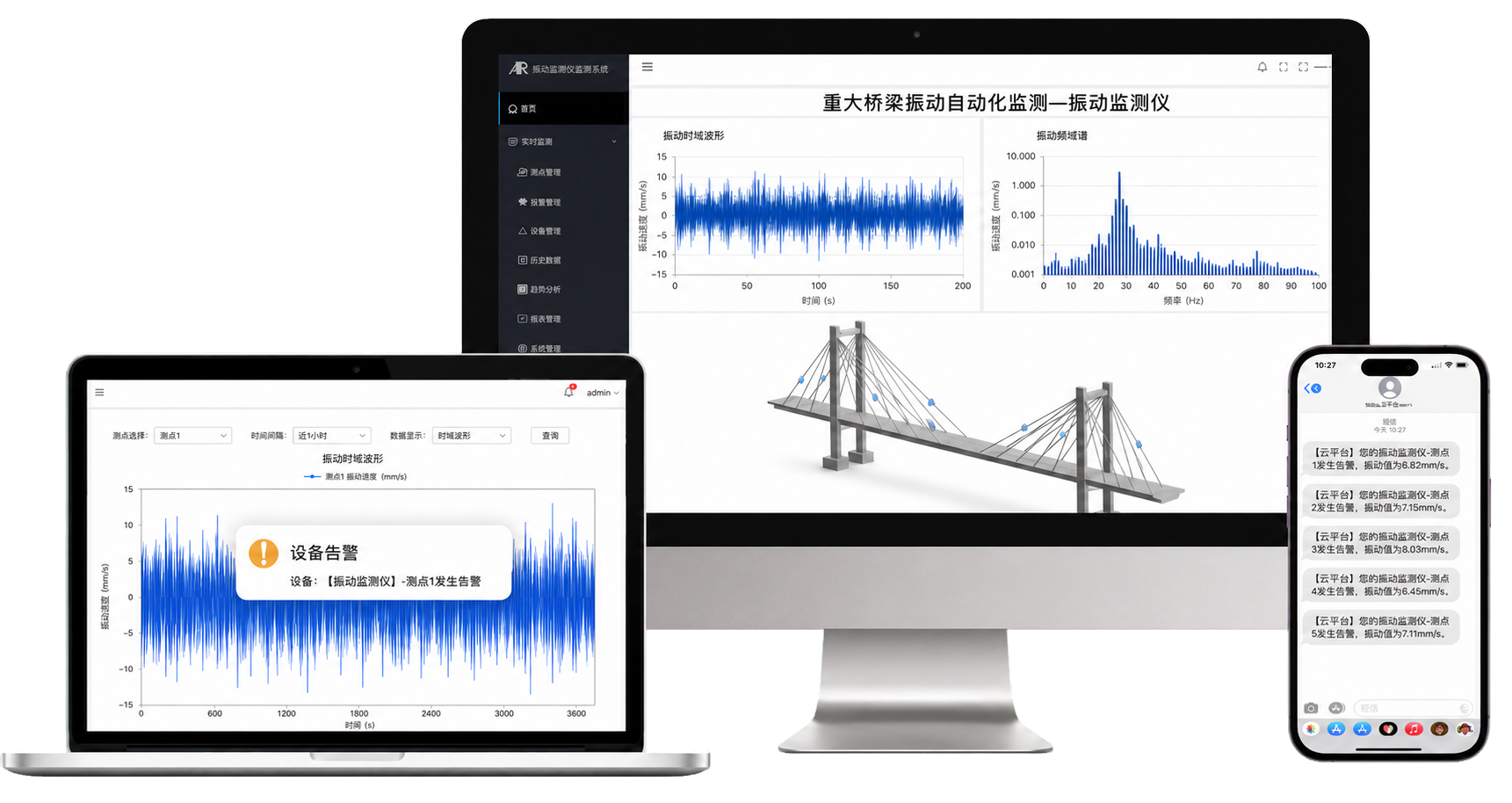

01三轴MEMS感知多方向振动信号→02边缘分析滤波、积分与特征提取→03记录与4G通信趋势、事件与时间同步→04云平台／第三方平台查看、告警与项目管理
资料列出MQTT、HTTP与开放接口；具体协议、字段、鉴权及平台报告能力以项目技术确认为准。
INSTALLATION & FIT

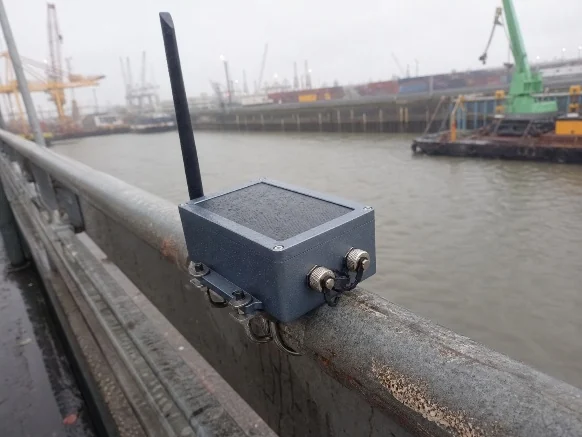

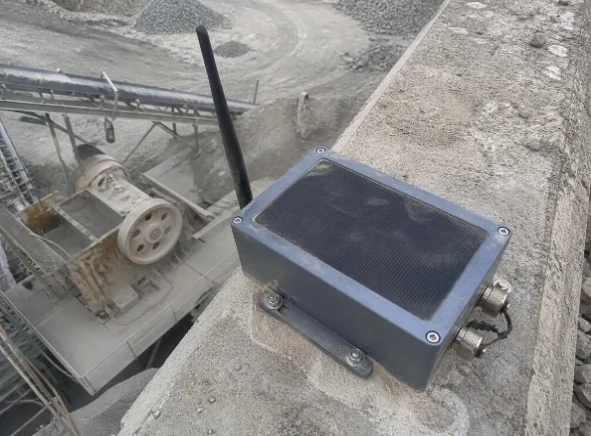

安装质量，直接影响数据可信度
- 01安装并调整4G天线
- 02根据结构条件固定设备
- 03开机确认设备联网
- 04在平台添加设备并配置参数
- 05检查方向、耦合与数据状态
选型前建议准备
- 监测对象、振动源与事件类型
- 关注的速度、加速度和频率范围
- 测点数量与时间同步要求
- 安装表面和允许的固定方式
- 4G信号、供电与环境条件
- 数据留存、告警及平台对接需求
CORE PARAMETERS
用于初步筛选的核心参数
以下数据来自 2026-08-26 产品资料。
- 加速度量程
- ±2 / ±4 / ±8 / ±16 g 可选
- 速度量程
- ±2 g 档 0–62 mm/s；±8 g 档 0–250 mm/s（4–100 Hz）
- 频率范围
- 1–250 Hz（重点4–100 Hz）
- 采样率
- 1 / 2 / 4 / 8 kSPS 可配
- 精度
- 优于±5% FS（标定频带内）
- 速度分辨率
- 约0.05 mm/s（资料注明≥10 Hz、噪声主导）
- 触发阈值
- 0.1 mm/s至量程上限，可配
- 预触发
- 0.1–0.6 s
- 触发记录时长
- 1–2700 s（固定／自动）
- 采集间隔
- 5–3600 s
- 本地存储
- 128GB
- 通信方式
- 4G
- 供电与温度
- DC 9–24V + 内置锂电；-40℃～+80℃
- 防护等级
- IP67
- 安装方式
- 抱箍／螺栓／胶粘，具体适配条件需确认
技术确认项
平台接口、报告能力及现场安装耦合条件，请在选型沟通中确认。
FAQ
选型沟通中的常见问题
设备能同时监测几个方向？

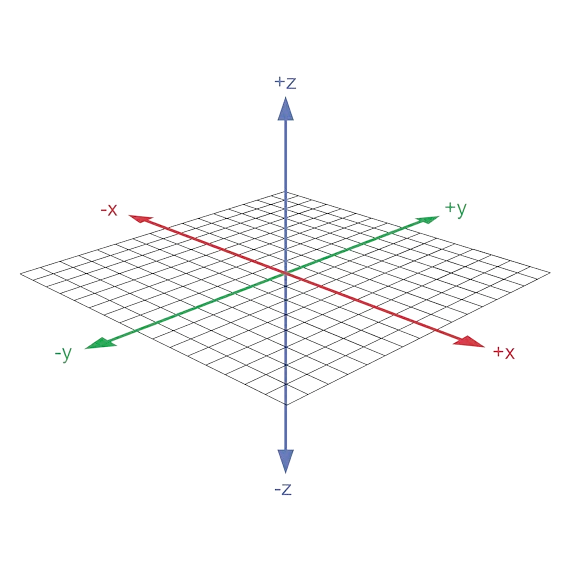

设备内置三轴 MEMS 传感器，可同步采集纵向、横向和竖向振动响应，并输出各方向峰值、对应主频、峰值时刻及矢量峰值。
长期趋势和突发事件能否同时记录？
可以。间隔监测按设定周期形成三分量趋势数据；任一方向超过阈值后，事件模式自动启动原始波形记录。两种机制协同运行，兼顾长期趋势和关键事件追溯。
触发前的波形会不会丢失？
设备采用环形缓存保留触发前数据。产品资料给出的预触发范围为 0.1–0.6 秒，具体配置需结合采样率、事件类型和项目要求确认。
断网时数据是否保留？
设备配置 128GB 本地存储，间隔数据与事件数据分类并按日期归档。恢复通信后的补传方式、数据范围和平台策略需结合当前项目配置确认。
能否接入第三方平台？
产品资料列出 MQTT、HTTP 与开放接口能力。具体协议版本、数据字段、鉴权方式、上报策略和交付边界需在项目技术确认中明确。
安装方式有哪些？
可按现场条件采用抱箍、螺栓或胶粘安装。最终方式需结合结构表面、监测周期、安装方向、耦合质量和后续维护要求确定。
START WITH YOUR PROJECT
带着现场工况，确认无线振动监测方案
请准备监测对象、振动源、频率与量程需求、测点数量、安装、供电和网络条件，便于技术人员完成初步配置建议。
提交工况后，工程师将协助核对量程、频率、安装耦合、供电与通信条件。
