动态变焦
自动适配不同距离断面的成像需求，保持巡测节奏连续。
MONITORING PRODUCT

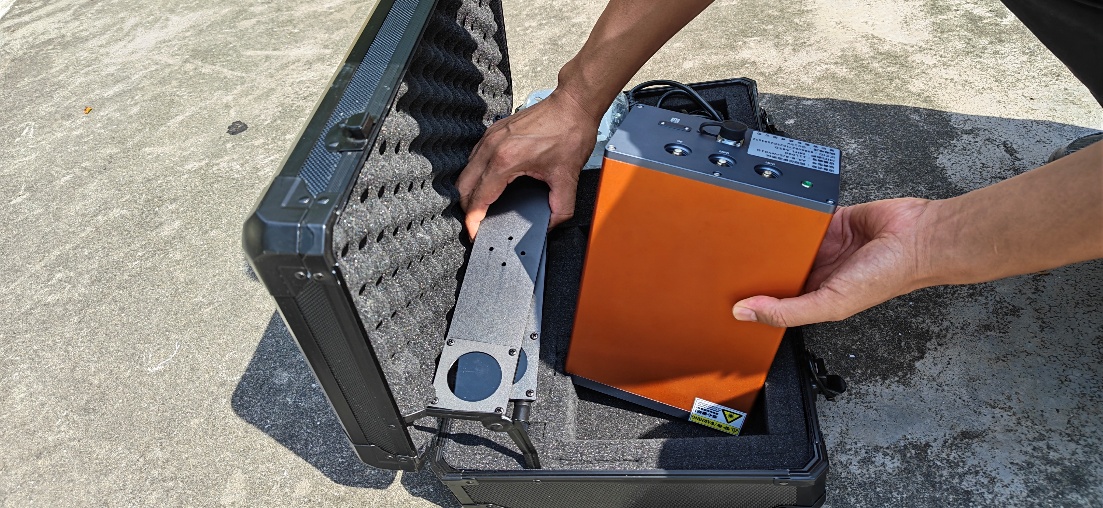

变焦视觉位移监测仪
面向桥梁、隧道、铁路、水利、边坡和基坑等工程结构，动态变焦巡测多个距离断面上的无源测点，持续获取水平与竖向二维位移。
型号：AR-B-BJSJWY01D
MULTI-SECTION MONITORING

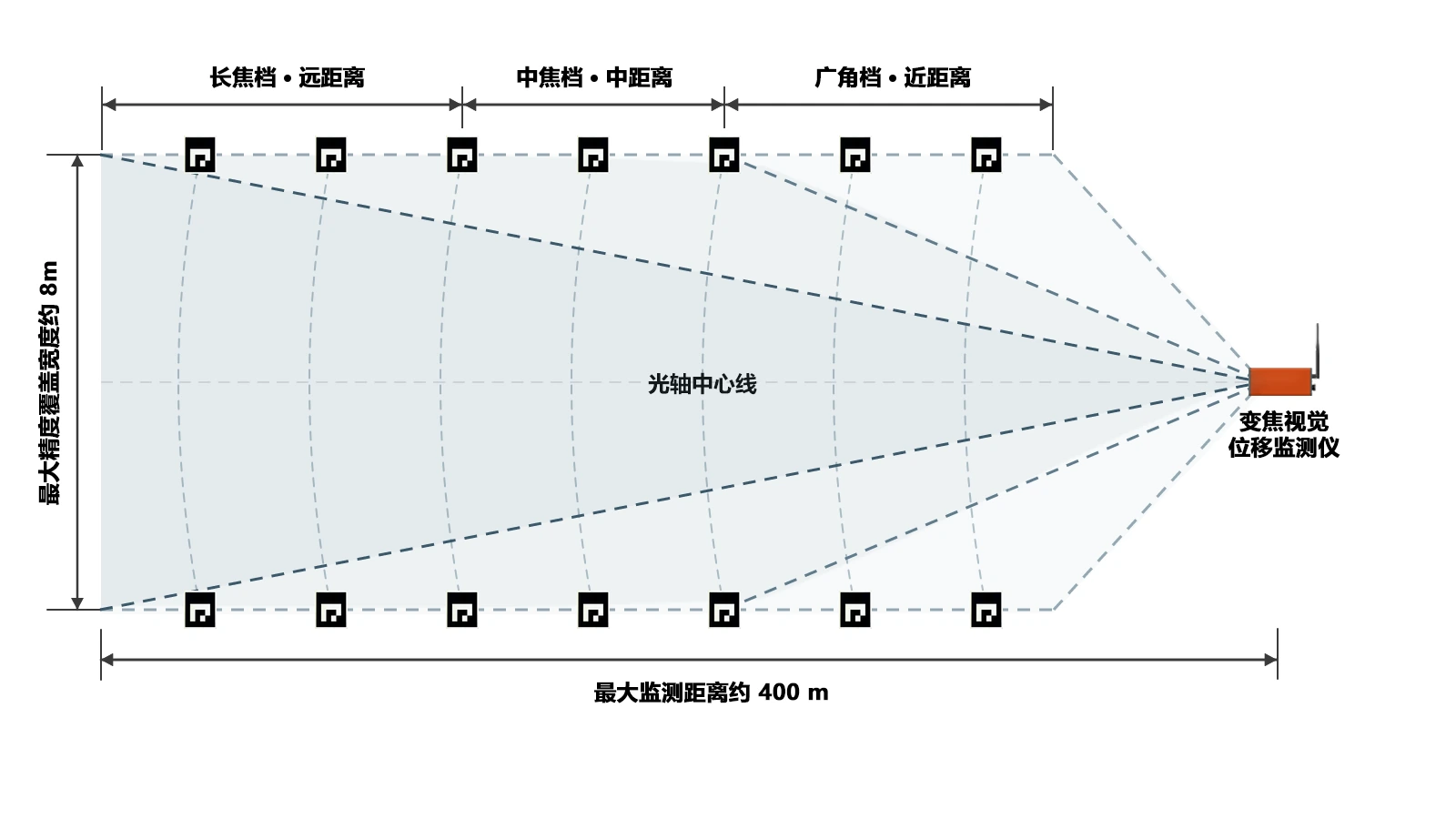

一台设备，巡测多个距离断面
设备按采集周期自动切换不同焦位，识别布设在结构表面的无源靶标，将图像坐标变化转换为水平与竖向二维位移。
- 动态切换
- 自动匹配近、中、远断面的观察焦位。
- 持续巡测
- 按既定周期依次获取不同断面测点数据。
- 减少重复配置
- 面向多距离断面，降低重复布置观察设备的需求。
HOW IT WORKS
从无源测点到持续位移数据
把现场观察、图像识别与平台数据链路连接起来。
- 01

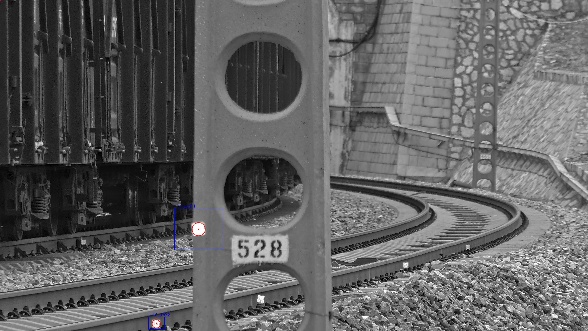

布设无源靶标
在结构表面设置可识别测点，测点端无需供电和通信。
- 02
动态变焦巡测
设备依据采集周期切换断面与焦位。
- 03
识别图像坐标
持续识别目标，并获取测点图像坐标变化。
- 04
计算二维位移
形成水平与竖向两个方向的位移数据。
- 05
平台查看应用
在线查看数据、视频及设备运行状态。
CORE CAPABILITIES
围绕多距离、低布线和持续监测设计
多断面巡测
按周期观察多个断面和测点，形成连续的数据序列。
无源测点
测点端无需供电与通信布线，降低现场部署和维护负担。
自适应补光
根据观察断面匹配照明范围，支持低照度环境持续识别。
APPLICATIONS
面向需要非接触式表面位移监测的工程
具体适用性需结合视线、距离、安装、供电、通信与现场环境确认。

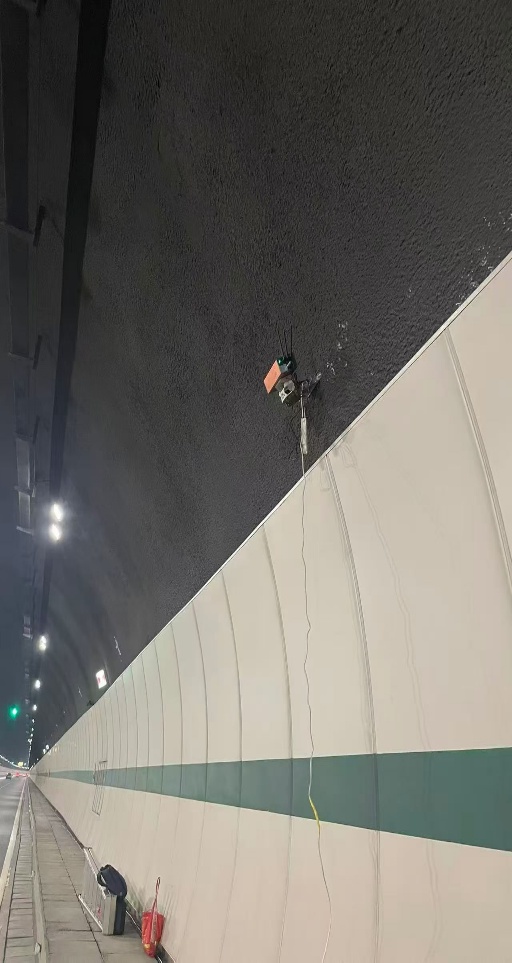

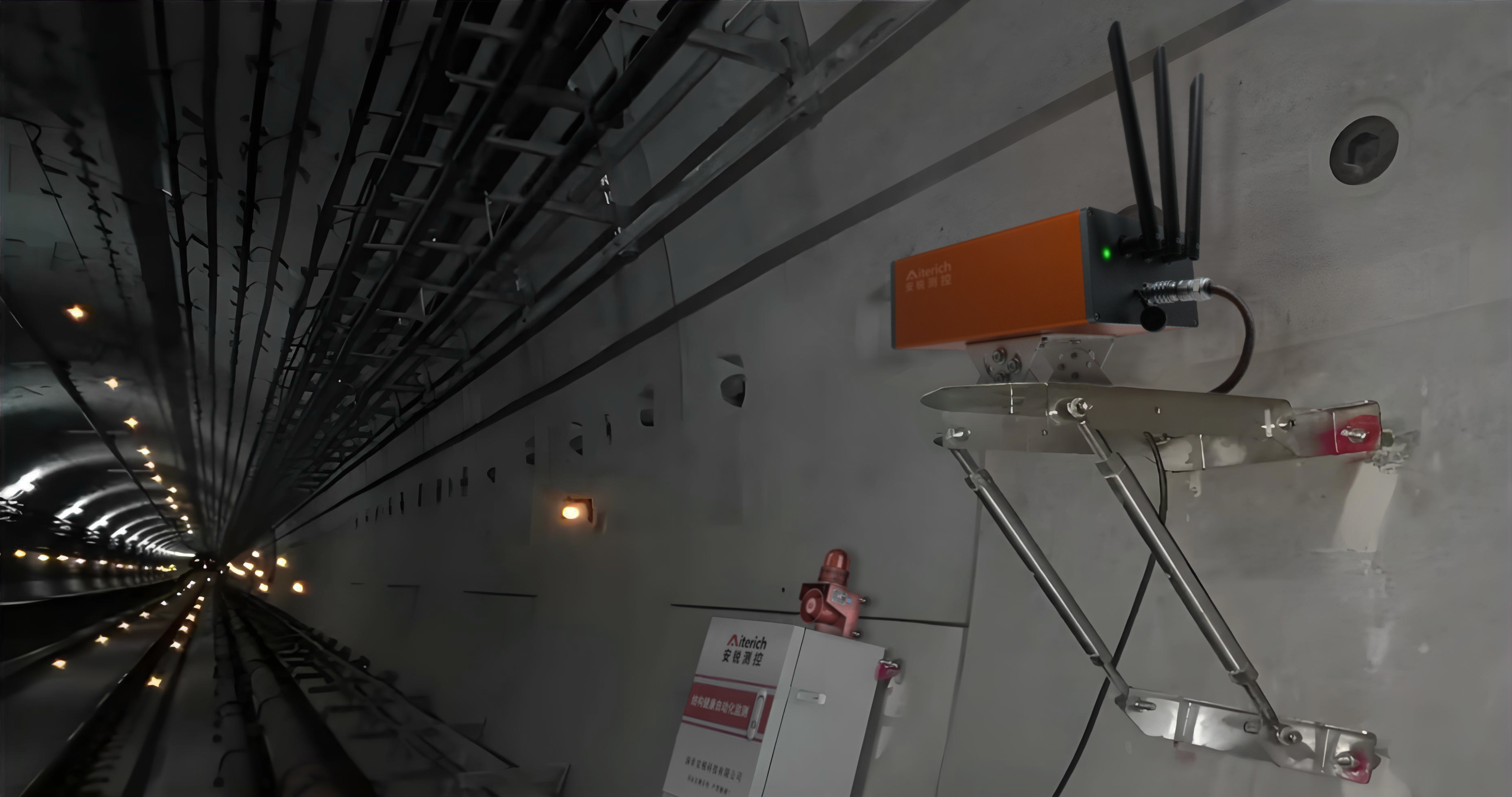

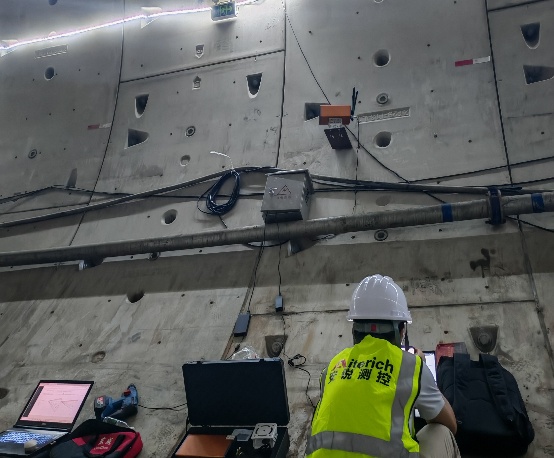

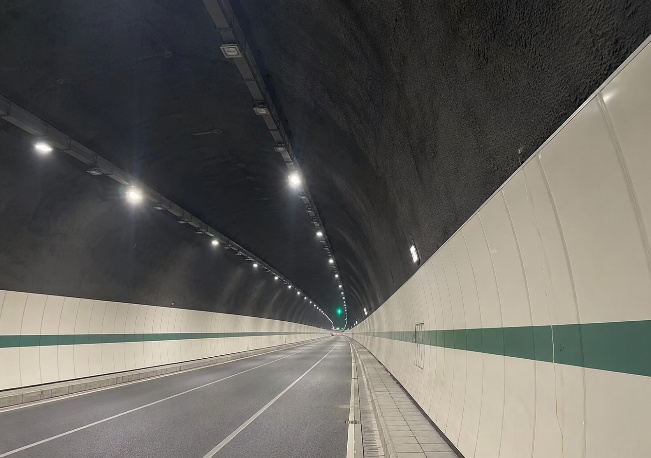

隧道与地下工程
关注衬砌、断面及相关结构表面的位移变化。

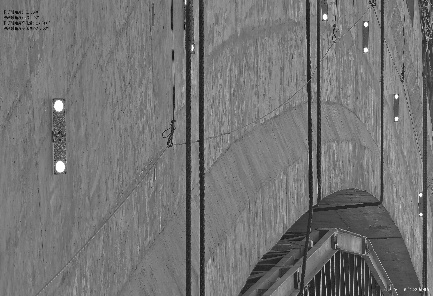

桥梁结构
面向梁体、墩台及其他可视结构表面的位移观察。

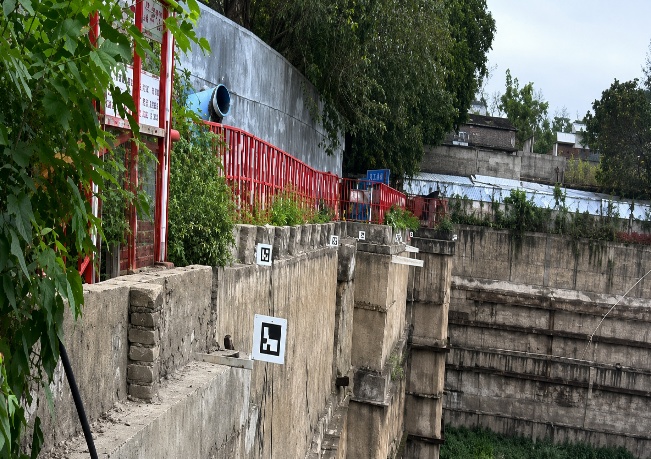

边坡与支护结构
观察边坡、挡墙及支护构件表面的位移变化。

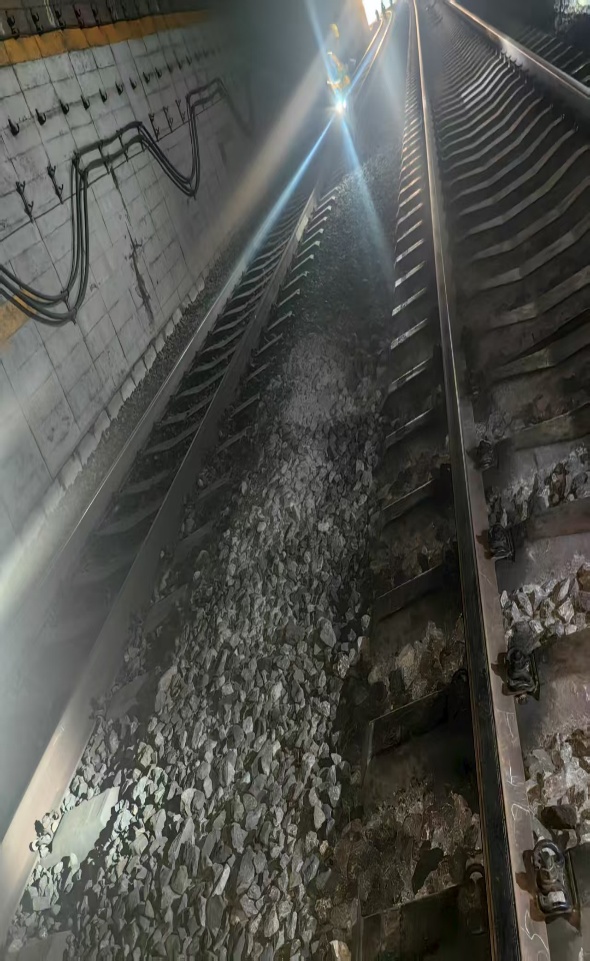

轨道结构
面向轨道及其相关结构的非接触式表面位移监测。
其他工程结构
适用于具备稳定视线与安装条件的表面位移监测任务。
PROJECT FIT
选型前，先确认九项现场条件
这些信息将直接影响设备位置、焦位规划、测点布设和系统配置。
- 监测对象和测点位置
- 设备至测点的距离范围
- 断面及测点数量
- 现场视线与遮挡情况
- 环境光与补光条件
- 安装位置和固定条件
- 现场供电条件
- 网络与采集周期要求
- 平台接入或接口需求
DATA WORKFLOW
设备、网络和平台形成持续数据链路
01无源测点→02变焦视觉位移监测仪→03现场网络与传输→04结构健康监测云平台→05数据、视频与设备状态
FIELD VALIDATION · V2.9

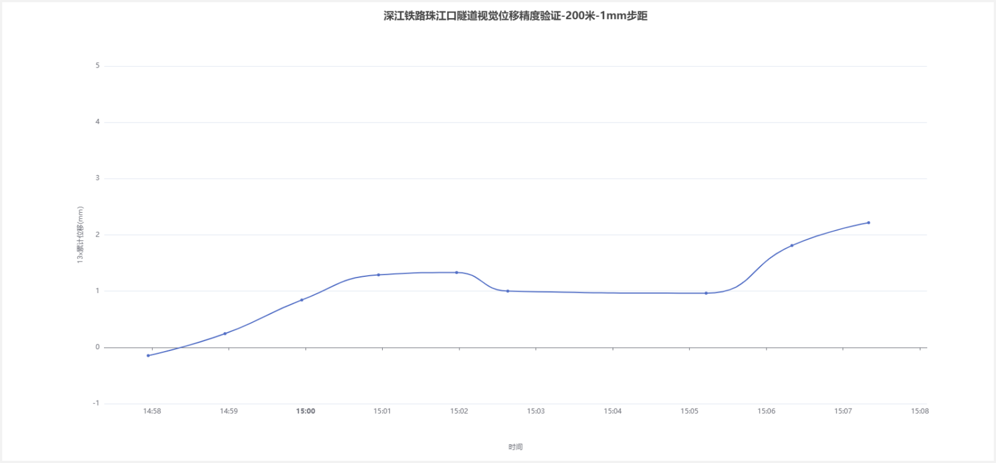

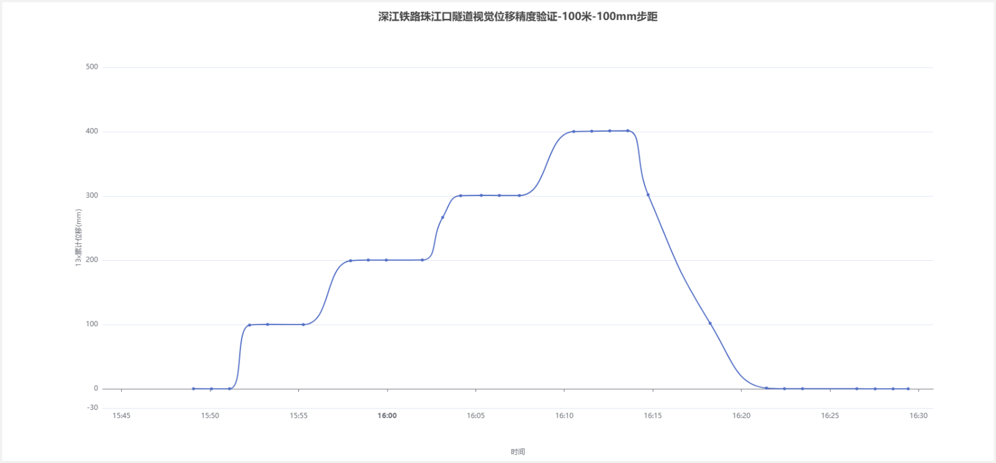

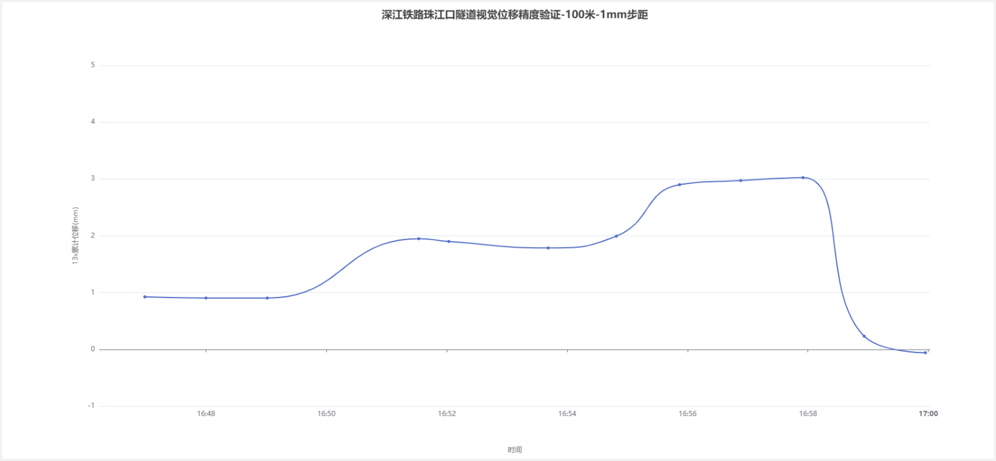

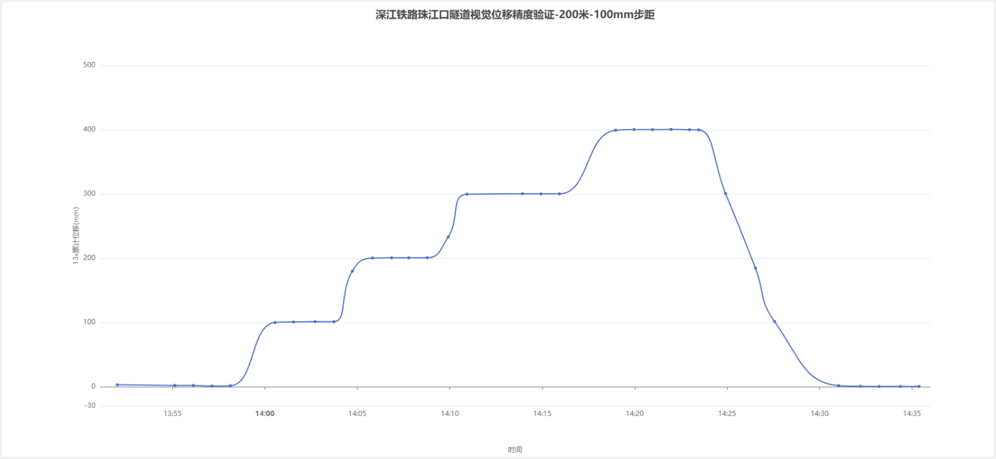

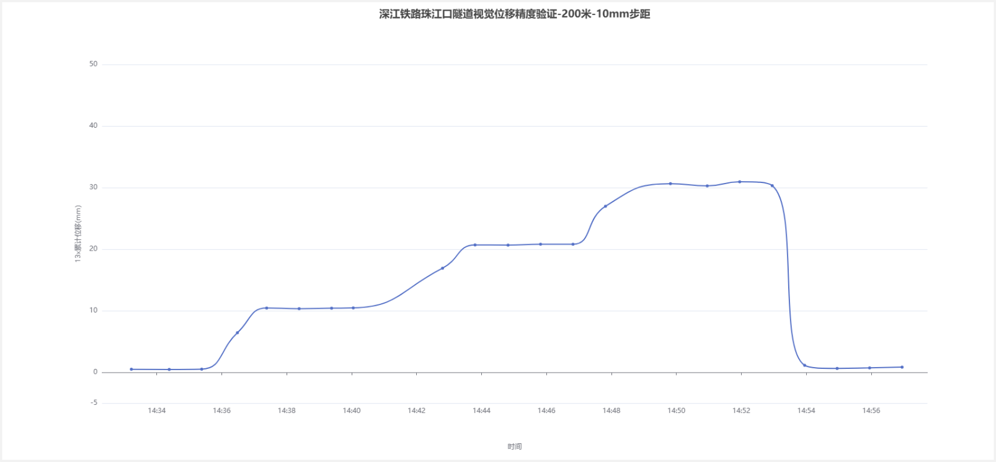

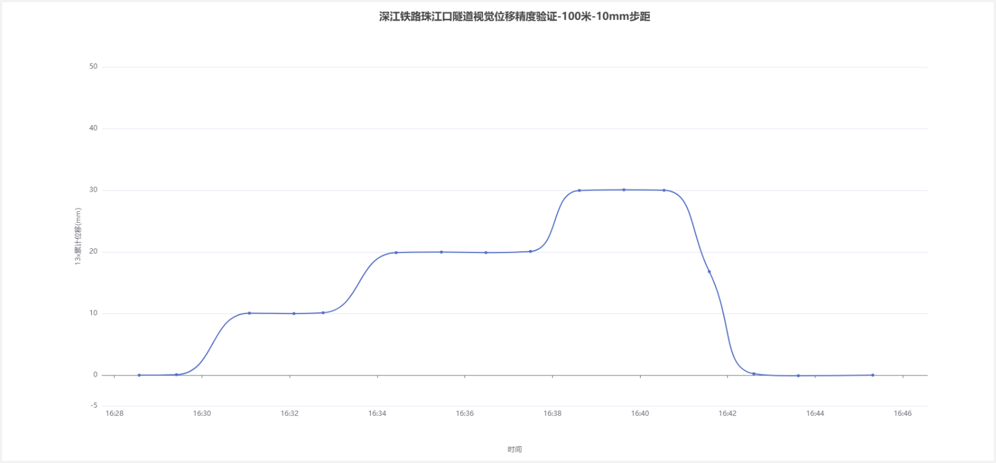

100 m 与 200 m 隧道现场精度验证

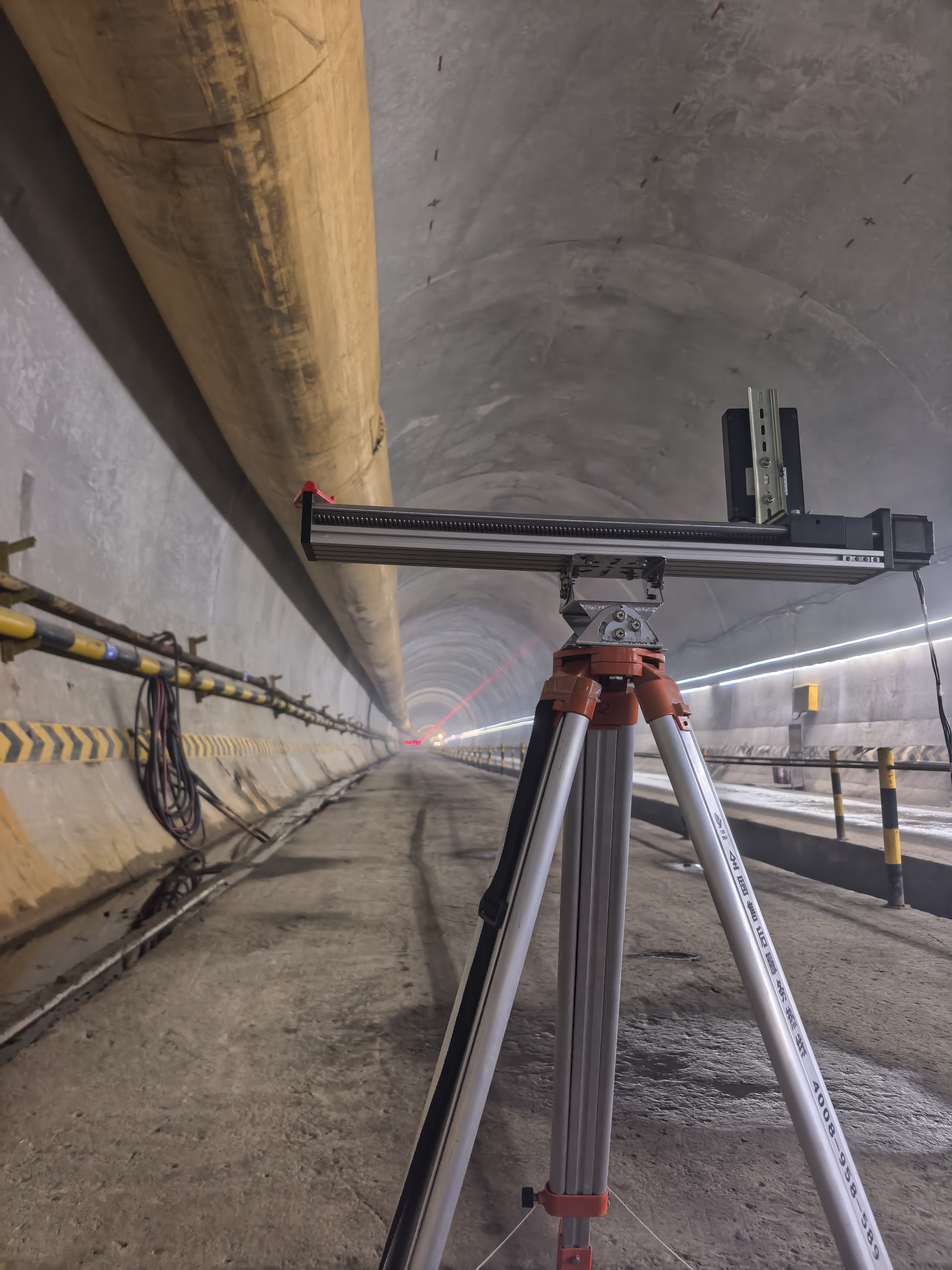

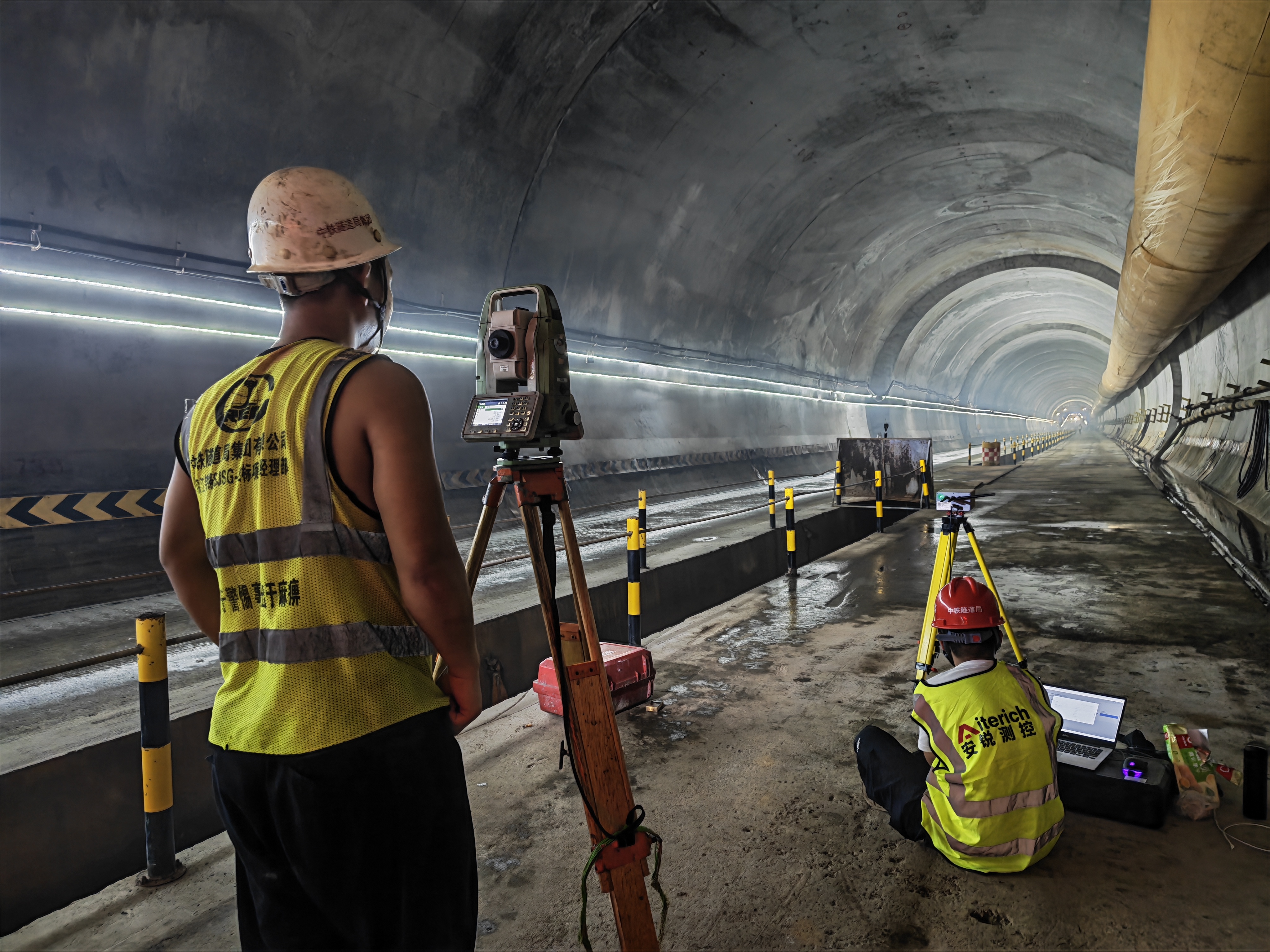

在爆破法施工隧道环境中，以高精度丝杠位移台模拟 1 mm、10 mm 与 100 mm 位移，并与全站仪同步测量。以下结果来自 V2.9（2026-08-24）产品资料。
- 100 m
- 0.0939 mm中误差0.2140 mm最大绝对误差
- 200 m
- 0.3974 mm中误差0.7764 mm最大绝对误差
- 现场结论
19 个视觉测点误差均小于 1 mm；具体项目精度仍受距离、视线、安装与环境条件影响，并以技术确认结果为准。
- 测量方向
- 竖向与水平位移
- 测量方式
- 自动巡回变焦扫描测量
- 靶标数量
- 1–1000 个，按项目测点数量配置
- 分辨率选项
- 800 万、1200 万、5000 万像素
- 采样率选项
- 10 / 30 / 60 / 90 / 120 Hz
- 最远监测距离
- 400 m
- 测量精度
- ±0.1 mm @ 1–200 m（实验室）；±1 mm @ 1–200 m（隧道实测）
- 倾斜校正
- 角度传感器校正，精度 ±0.003°
- 网络
- Wi-Fi / 4G；有线为选配且与 Wi-Fi/4G 二选一
- 断网重传
- 断网本地存储，恢复网络后上传
- 本地存储
- 支持 2 TB TF 卡
- 工作电流
- 典型待机 680 mA@DC12V；典型测量 2.7 A@DC12V
- 工作环境／防护／供电
- -25℃～+60℃；IP67；DC 12 V

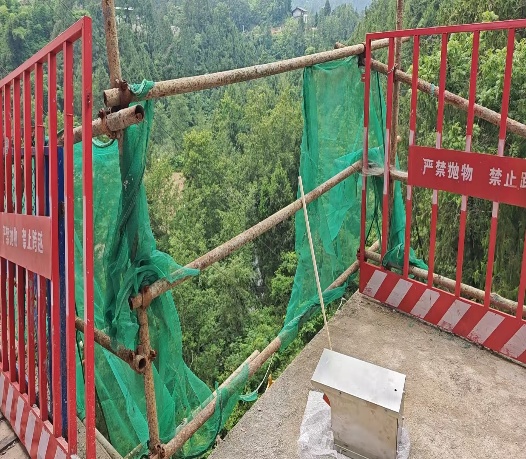

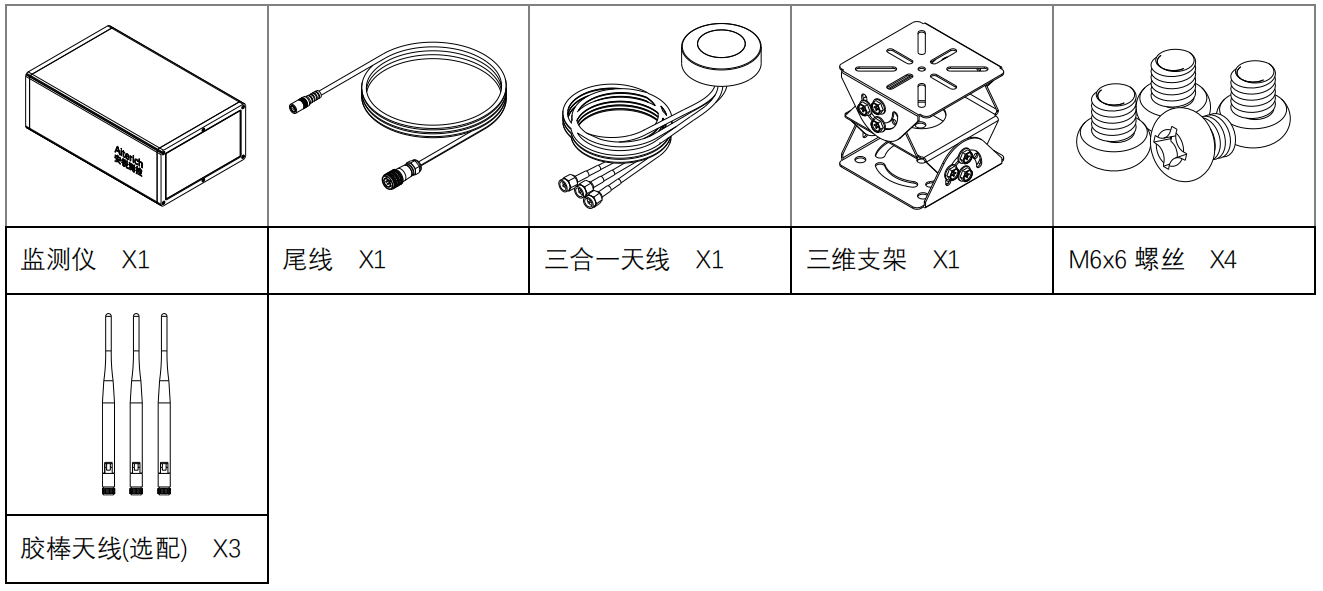

- 安装方式

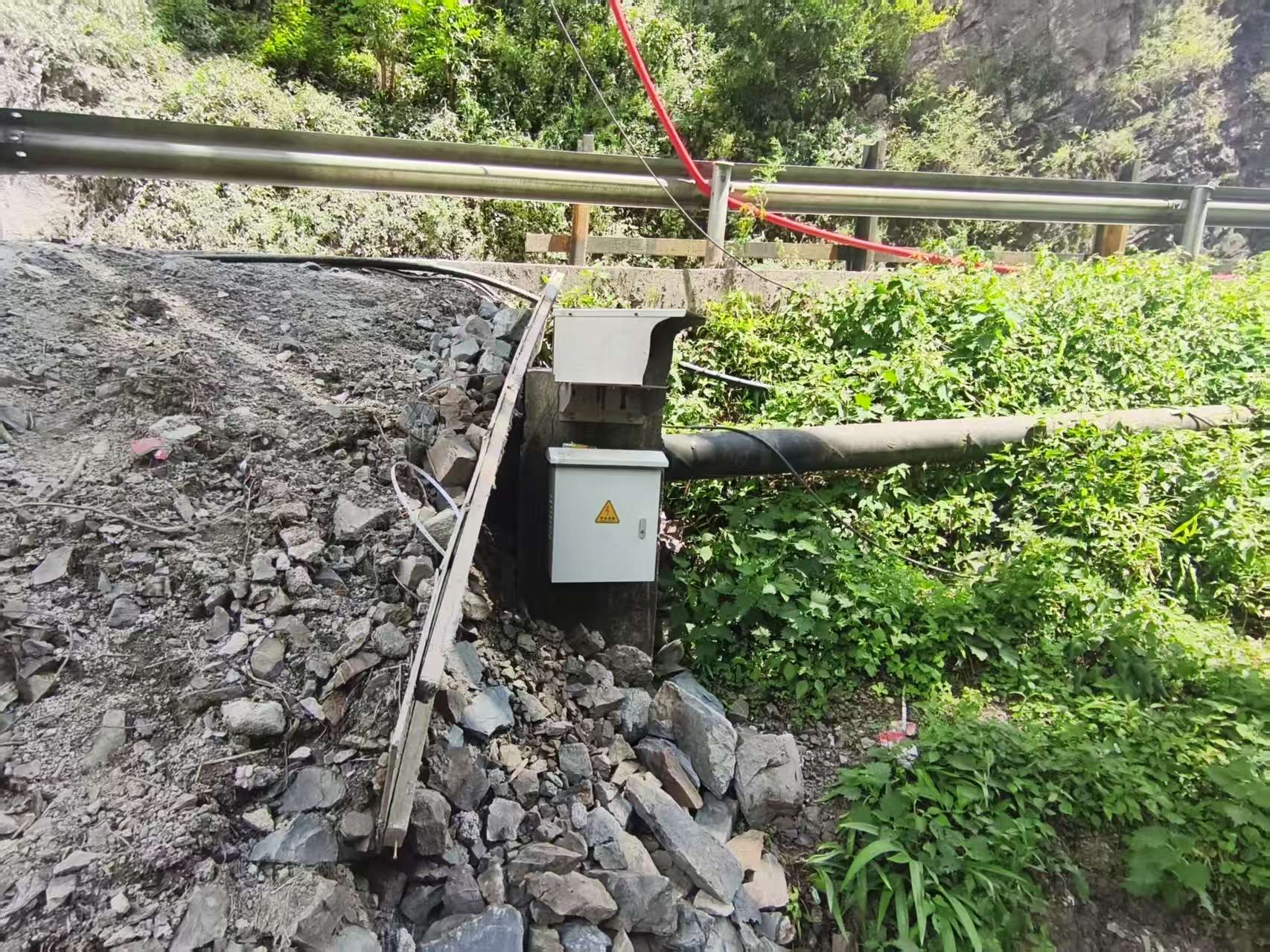

- 壁式／立式；户外必须使用专业防护罩
FAQ
选型沟通中的常见问题
一台设备可以监测多少个断面？
设备支持按采集周期巡测多个距离断面，具体断面与测点数量需结合距离、视场、采集周期和项目要求确认。

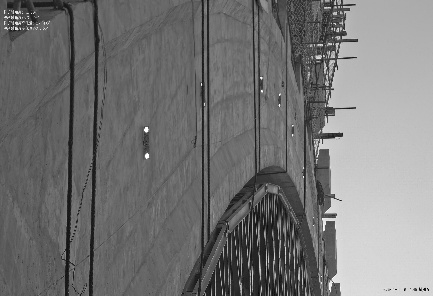

不同距离的测点如何保持清晰？
设备通过动态变焦切换不同断面的焦位，并结合项目条件完成焦位规划。
测点是否需要供电和通信？
结构表面采用无源靶标，测点端无需供电和通信布线。
低照度环境如何持续识别？
系统可根据不同断面匹配补光范围，具体照明配置需结合现场环境确认。
可以获取哪些方向的位移数据？
产品用于获取水平与竖向二维位移数据。资料给出的条件化精度为 ±0.1 mm @ 1–200 m（实验室）与 ±1 mm @ 1–200 m（隧道实测），项目指标以技术确认为准。

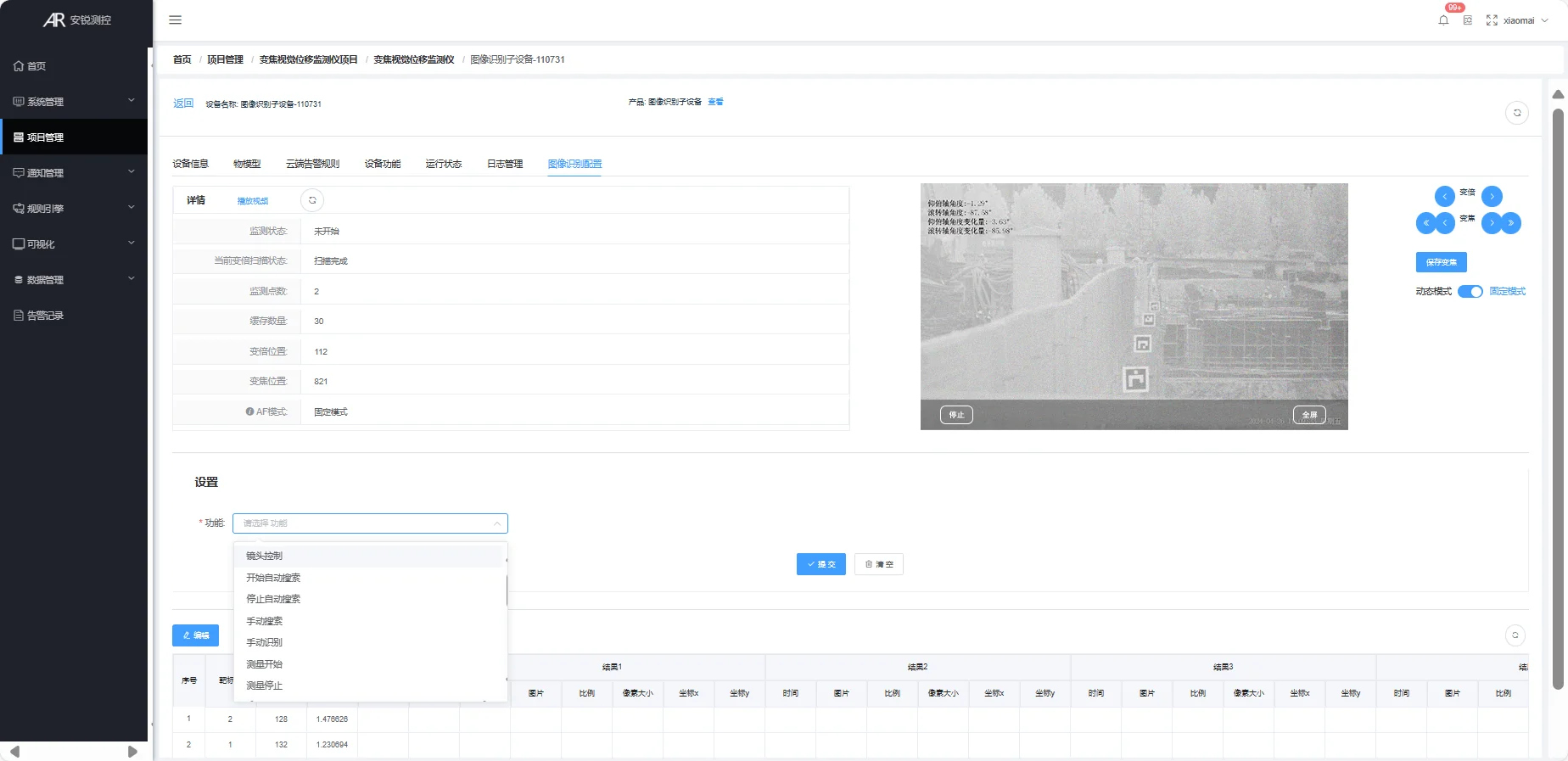

如何接入结构健康监测云平台？
可结合现场网络和项目要求接入平台，查看位移数据、视频及设备状态；接口与部署方式需另行确认。
START WITH YOUR SITE
结合现场条件，确认变焦视觉监测方案
请准备项目类型、监测对象、距离范围、断面与测点数量、安装及网络条件，便于技术人员完成初步判断。
