测量范围
X／Y／Z 三轴测量，量程为 0～±180°。
PRODUCT POSITIONING

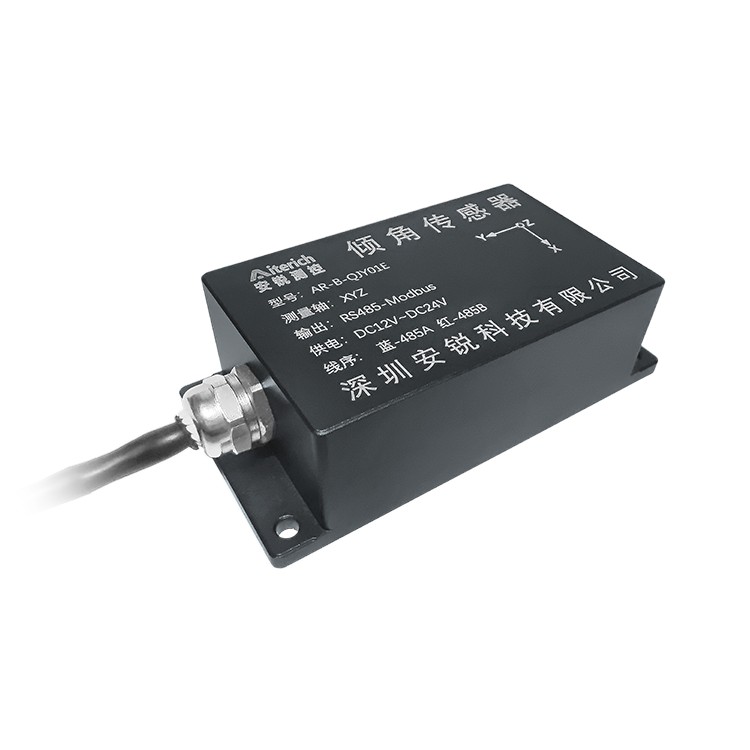

持续获取结构倾角与姿态变化
通过三轴数字测量持续获取结构倾角与姿态变化，并经 RS485-Modbus 接入采集系统。
选型时需结合监测对象、测量范围、安装条件、供电通信和数据接入要求共同确认。
KEY CAPABILITIES & SPECS
量程、精度与安装尺寸
以下参数来自《倾角仪使用说明书》V2.3（2025-11-06）；具体配置与交付仍以适用型号和技术确认结果为准。
分辨率与精度
分辨率 0.001°，测量精度 0.003°，线性度 ±0.1%FS。
接口与供电
RS485、Modbus，DC12～30 V。
结构与防护

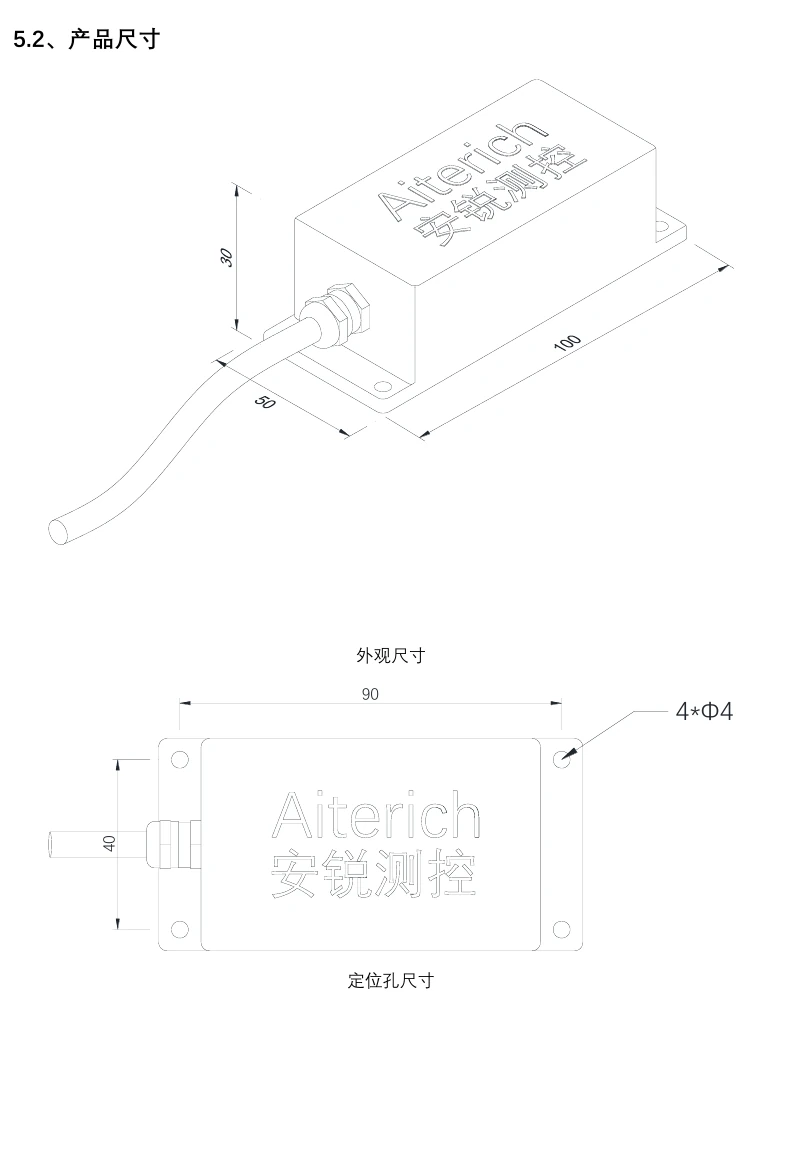

外形约 100 × 40 × 30 mm，4 × Φ4 定位孔，防护等级 IP68。
DIMENSIONS & INSTALLATION
先核对外形、定位孔与固定方式

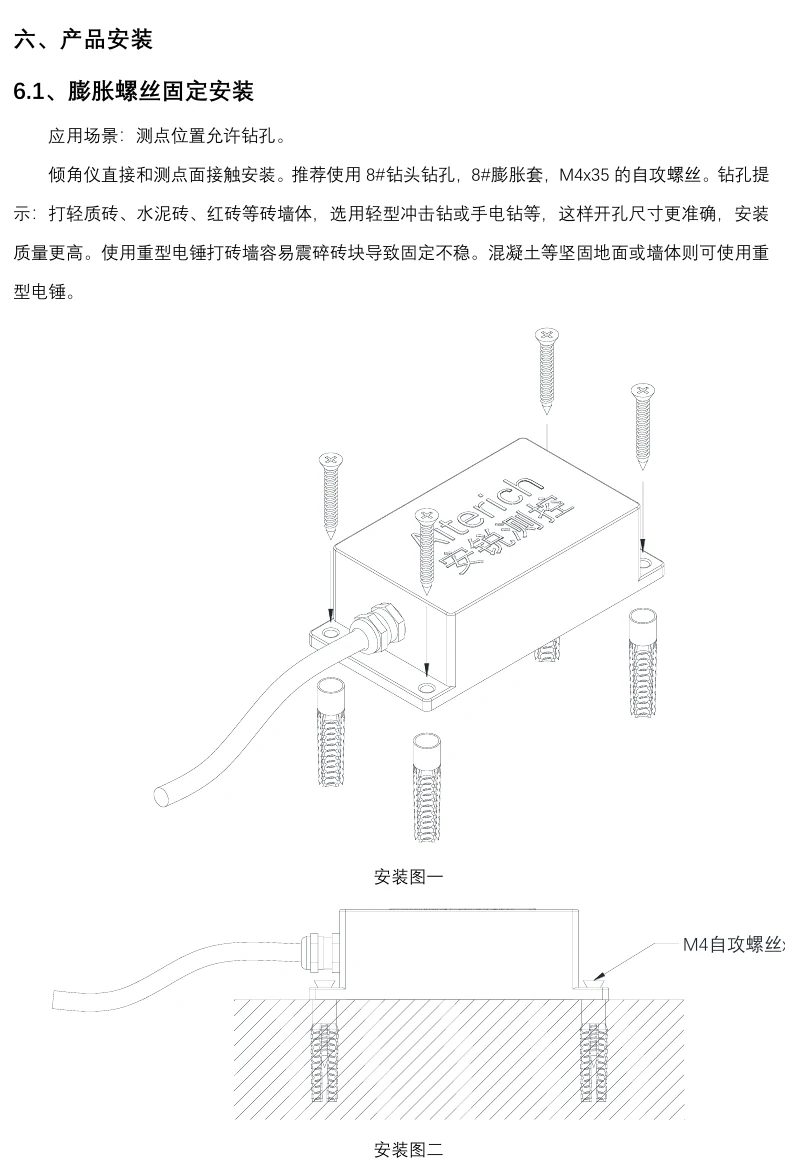

尺寸与膨胀螺丝安装示意来自《倾角仪使用说明书》V2.3。设备方向、安装基准面和平整度会直接影响姿态数据，应在施工前统一确认。
正式安装还需按说明书核对测量轴向、零点基准、固定面刚度和线缆防护；胶粘安装等其他方式应结合现场条件另行确认。
SELECTION CHECKLIST
选型前，先确认这些工程条件
以下是技术沟通需要的信息，不代表本产品已经具备未明确列出的参数或接入能力。
- 01需要监测的对象、变化类型与数据用途是什么？
- 02预期测量范围、变化速度和采集周期如何？
- 03安装空间、固定方式、线缆距离与维护条件如何？
- 04现场供电、通信网络和数据回传条件如何？
- 05是否需要接入既有采集器、PLC、项目平台或第三方系统？
- 06温度、湿度、粉尘、浸水、振动等环境条件如何？
参数边界：页面列明参数以各模块所注产品资料版本为准；未列出的量程、精度、供电、通信、防护与环境指标须结合具体型号进一步确认。
CONDITIONAL DATA CHAIN
从现场设备到项目数据系统
下面展示常见的数据链路角色，不表示所有环节均包含在本产品中。采集终端、网络和平台需按项目另行配置或确认。
01倾角传感器现场测量或配套环节→02采集器／网关按接口与测点配置→03项目网络有线或无线方式待确认→04平台／第三方系统数据用途与接口待确认
CONTROLLED RESOURCES
获取适用资料或提交选型条件
说明书、产品资料与通信资料按版本和访问权限受控提供。提交项目条件后，技术人员可协助确认适用型号与资料版本。
