六轴同步感知
融合三轴加速度与三轴角速度，降低单一传感通道局限。
MONITORING PRODUCT
无线索力监测仪
基于振动频率法，面向桥梁斜拉索、吊索／吊杆、系杆及其他具有清晰自由振动段的受拉构件，持续识别基频并输出索力趋势与质量评价。
- ≤±3%索力测量误差
- ≤0.005Hz频率分辨率
- IP67户外防护
- ≥30天阴雨自持
FREQUENCY METHOD
从六轴振动到索力结果
设备刚性安装于拉索表面，同步采集三轴加速度与三轴角速度；边缘端完成滤波、降噪、频谱分析与多源融合，再结合自由索长、线密度、边界条件和适用模型反算索力。
- 01
表面安装
确认自由振动段、安装位置与固定方式。
- 02
六轴采集
同步获取线性振动与角运动信息。
- 03
融合识频
筛选候选谱峰，判别谐波并提取基频。
- 04
模型反算
结合工程参数形成索力结果并上传平台。
适用于自由振动段清晰、边界明确且索长、线密度等参数可获得的受拉构件。短吊杆、系杆或带减振器构件需要模型修正与技术确认。
CORE CAPABILITIES
面向弱信号的完整处理链路
从方向选择、融合识频到质量评价与数据追溯，为近锚端等复杂安装条件提供可复核的数据基础。
主振方向自动选择
根据振动能量与信号质量选择有效方向。
智能降噪与温度修正
处理固定干扰、随机噪声和环境温差影响。
多阶频率互校
利用谱峰与谐波关系降低误判基频风险。
质量分类标记
对有效、可疑和无效结果分类并保留依据。
云边协同

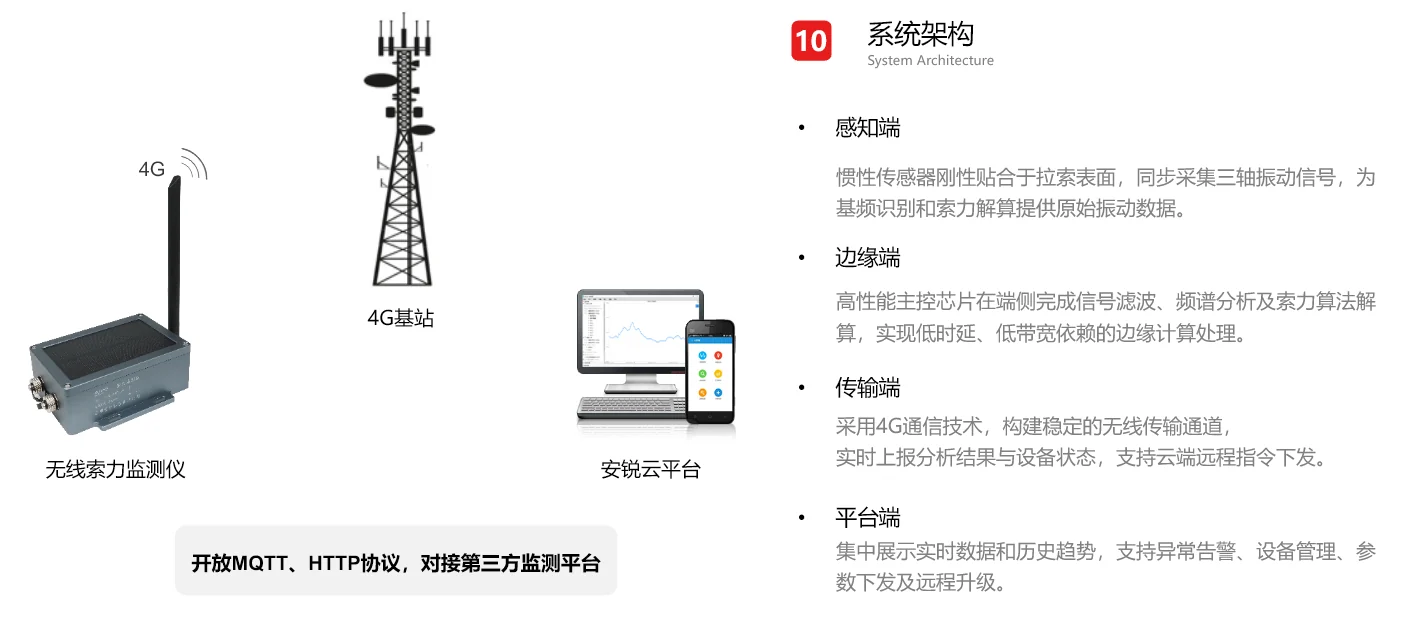

端侧完成计算，4G 上传，断网继续运行并缓存。

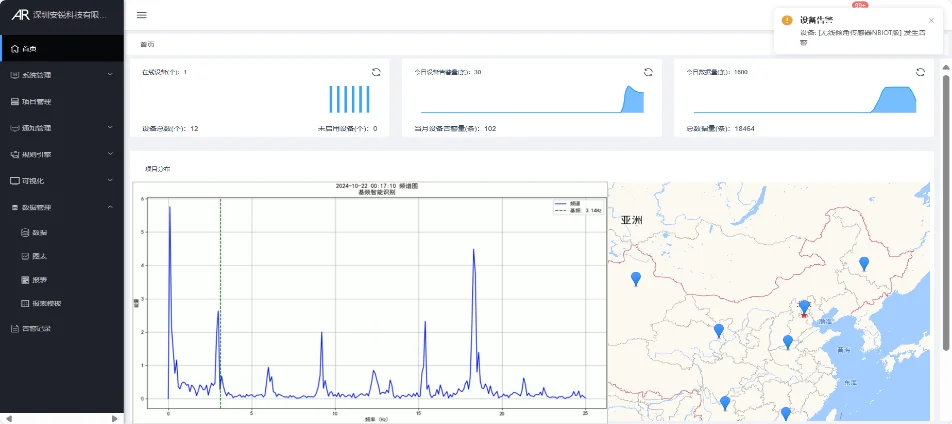

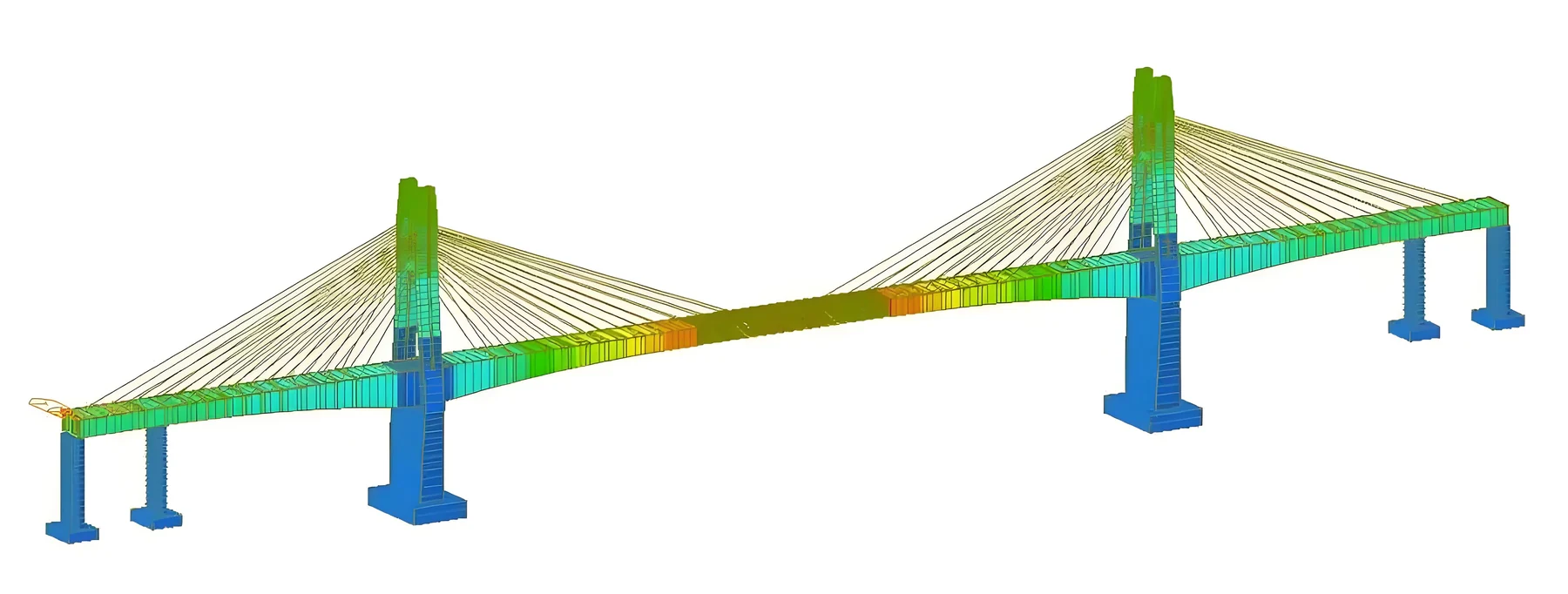

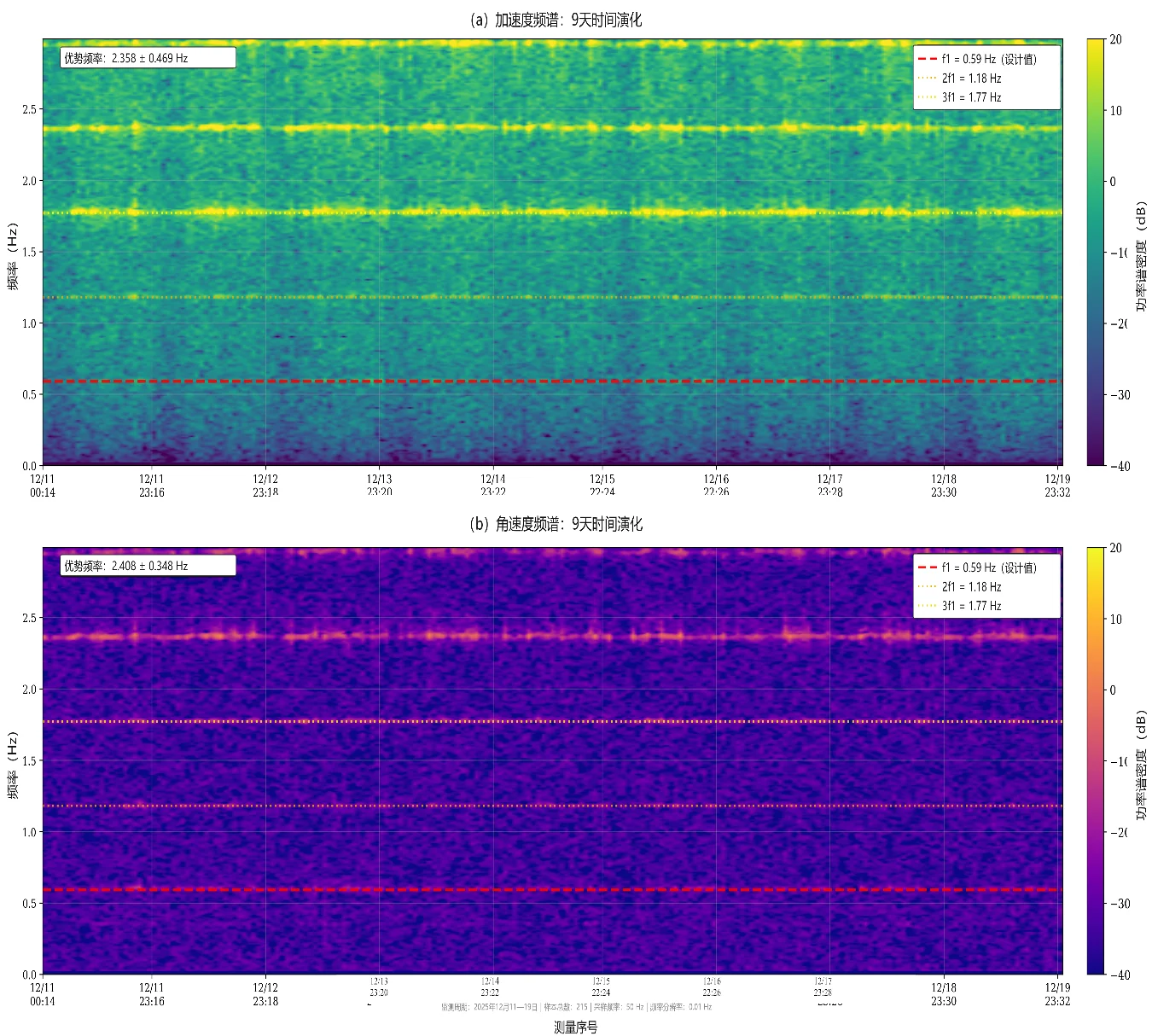

MEASUREMENT EVIDENCE
模型、频谱与平台结果实证
以下图表与界面来自 2026-08-26 最新产品资料，用于说明索力反算、频率识别和平台呈现之间的关系；具体算法参数与项目配置以技术确认为准。
FIELD VALIDATION
用连续现场数据验证识频稳定性
在某斜拉索大桥开展 34 天不间断监测，每小时采集一次、单次采集 45 秒，形成 814 组有效数据。以频率误差小于 20mHz 为判定标准，复杂噪声条件下稳定识别率达到 94.7%。
查看项目案例- 34 天
- 连续在线监测
- 814 组
- 小时级有效数据
- 94.7%
- 稳定识别率
- 0.5883 Hz
- 监测期平均基频
上述数据来自特定项目现场验证，实际表现受构件边界、安装位置、环境噪声和参数设置影响。
PROJECT FIT
先判断频率法是否适合您的构件
提供自由索长、线密度、边界条件和安装位置，可由工程师完成适用性判断与模型建议。
适合优先评估
边界清晰、参数可获得
- 自由振动段清晰的斜拉索、吊索／吊杆和系杆
- 索长、单位长度质量及边界条件可以确认
- 既有结构需要后装和长期周期监测
- 需要索力、基频、温度及质量状态统一追溯
需要技术确认
短索、强约束或复杂边界
- 短吊杆、高刚度构件或带减振器构件
- 有效索长、线密度或边界条件不明确
- 安装位置靠近复杂连接件或局部振动源
- 需要施工张拉标定或绝对力值仲裁

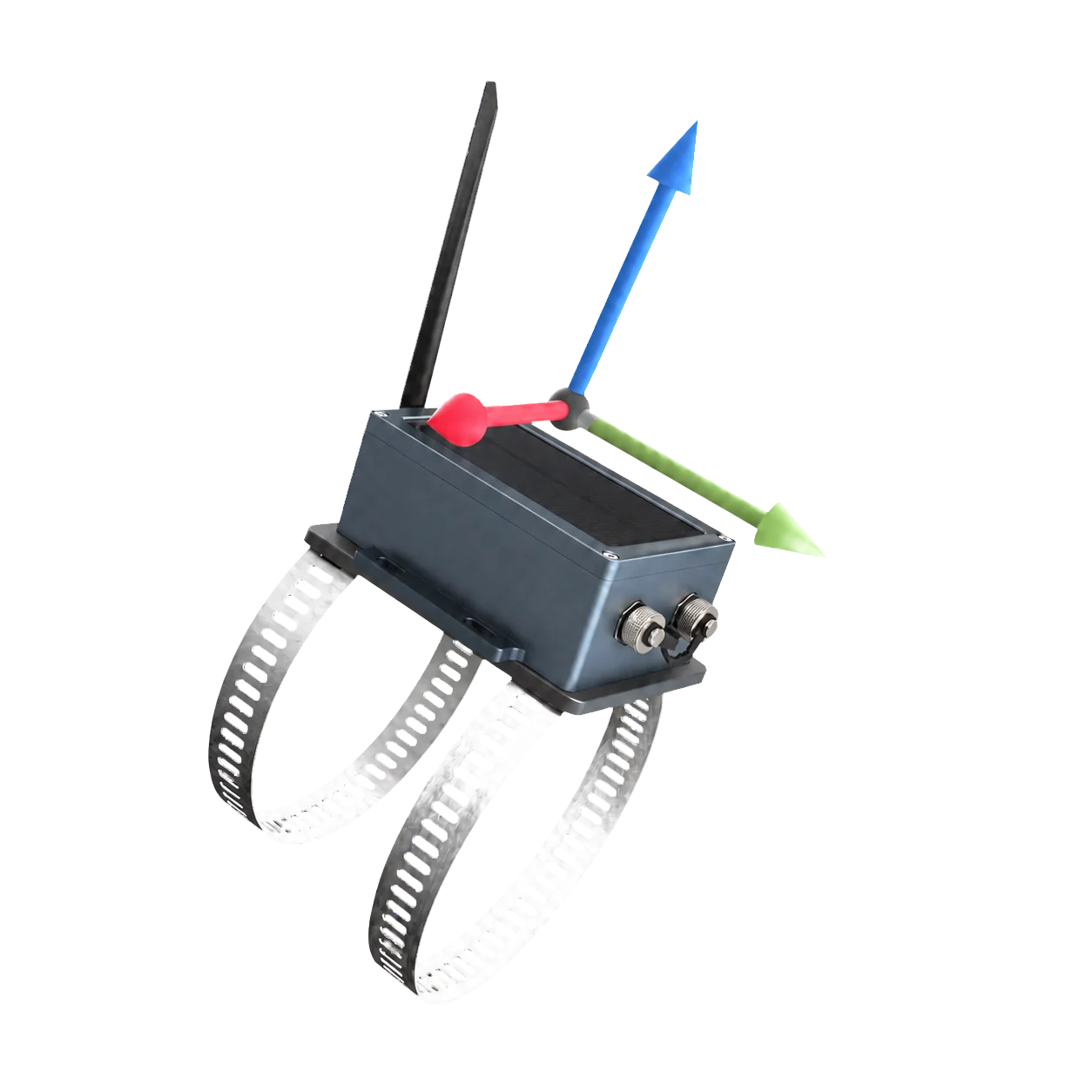

SENSING & MOUNTING
六轴方向与安装姿态
示意图用于说明设备的六轴感知方向和表面固定关系。正式安装需结合索体直径、护套材质、现场空间及主振方向确认。
- 六轴同步三轴加速度与三轴角速度同步采集。
- 表面固定无需断索或施工阶段预埋。
- 项目确认抱箍规格、安装位置和方向按现场确定。

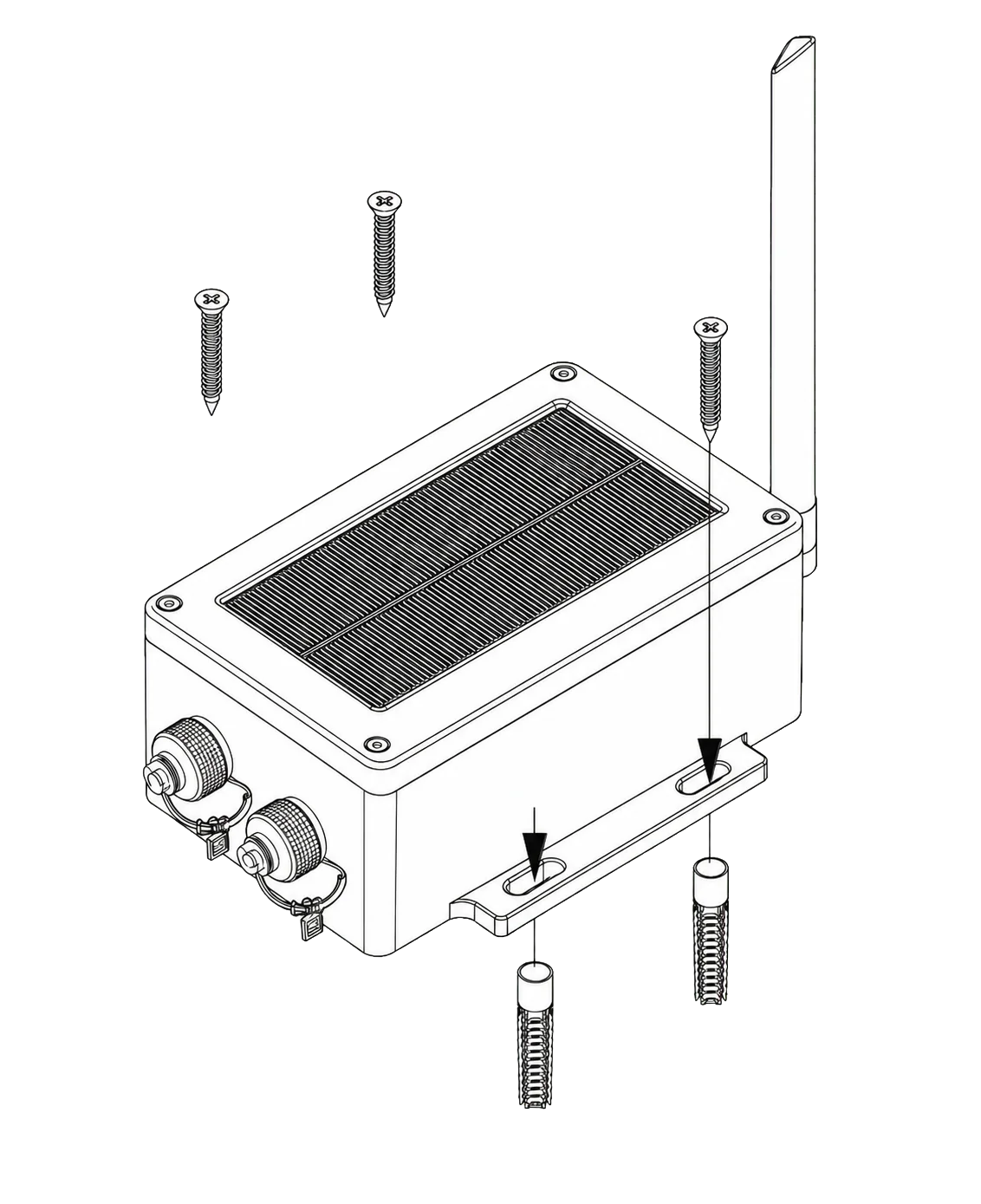

INSTALLATION PROCESS
五步完成设备安装与上线
- 01 · 安装天线拧紧 4G 天线并调整方向。
- 02 · 固定设备按现场条件选择抱箍、螺栓或胶粘方案。
- 03 · 开机上线启动设备并确认联网状态。
- 04 · 平台配置添加设备，录入索长与单位质量等参数。
- 05 · 开始监测复核数据质量后进入连续监测。
FIELD INSTALLATION

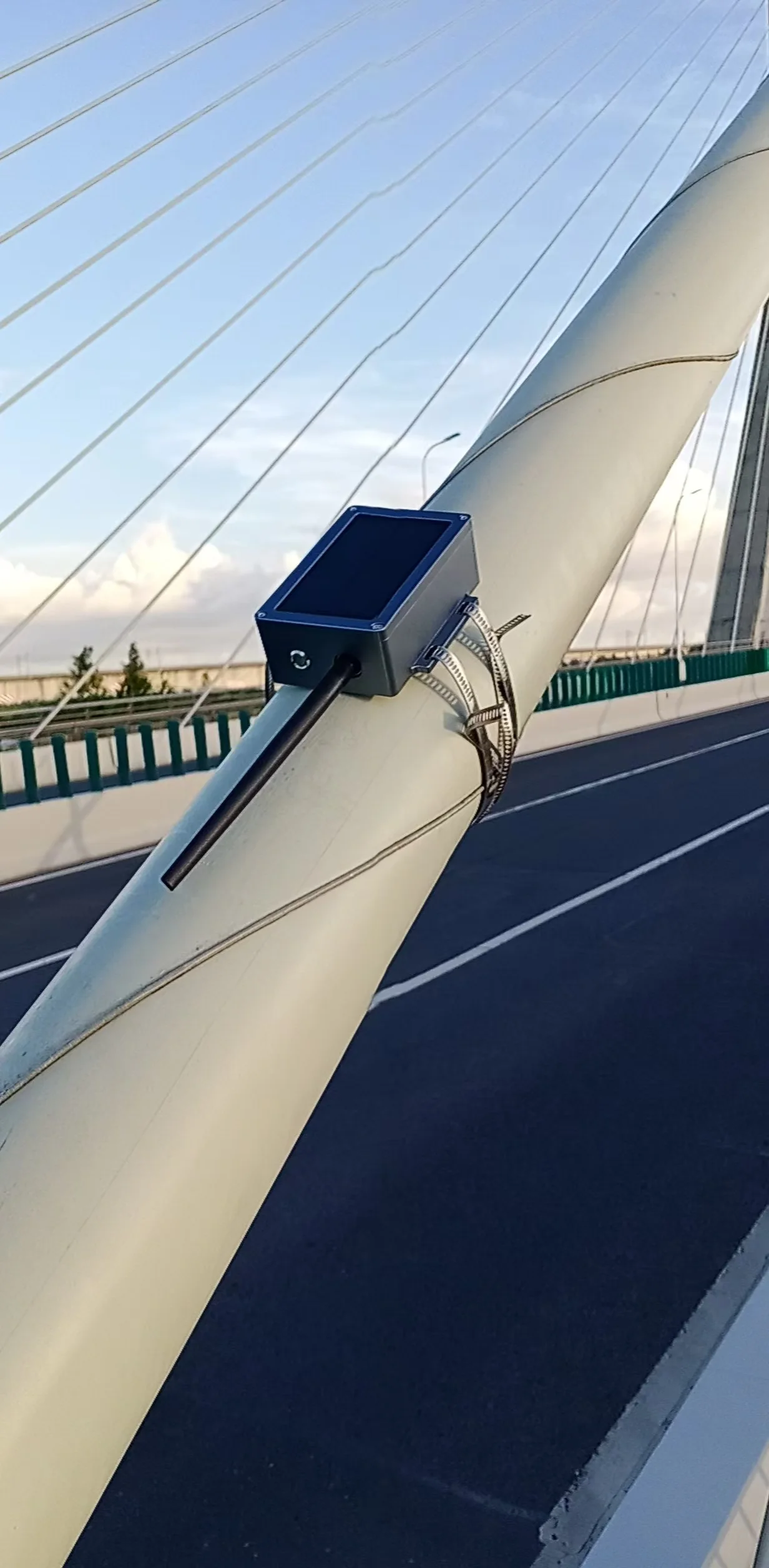

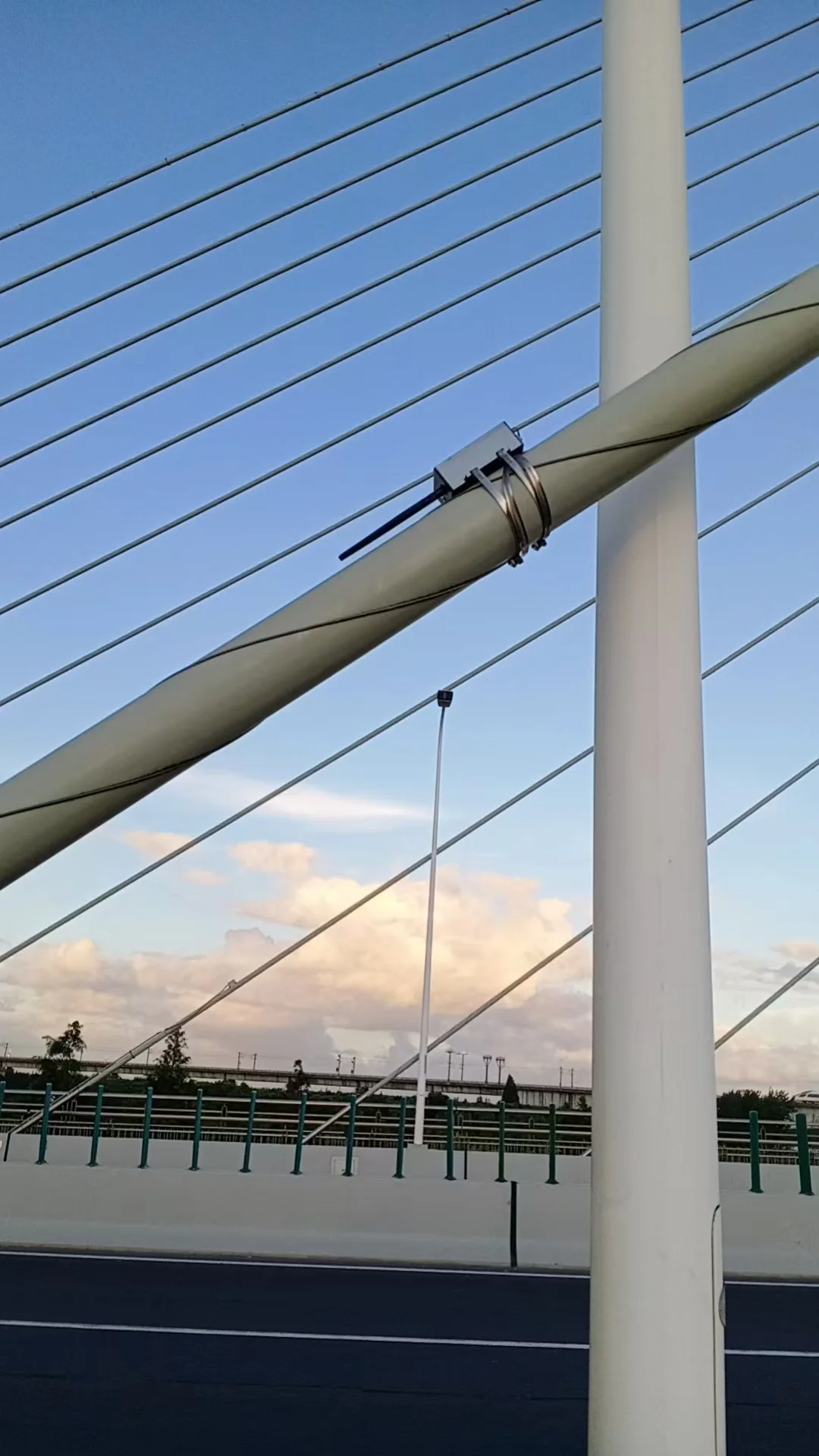

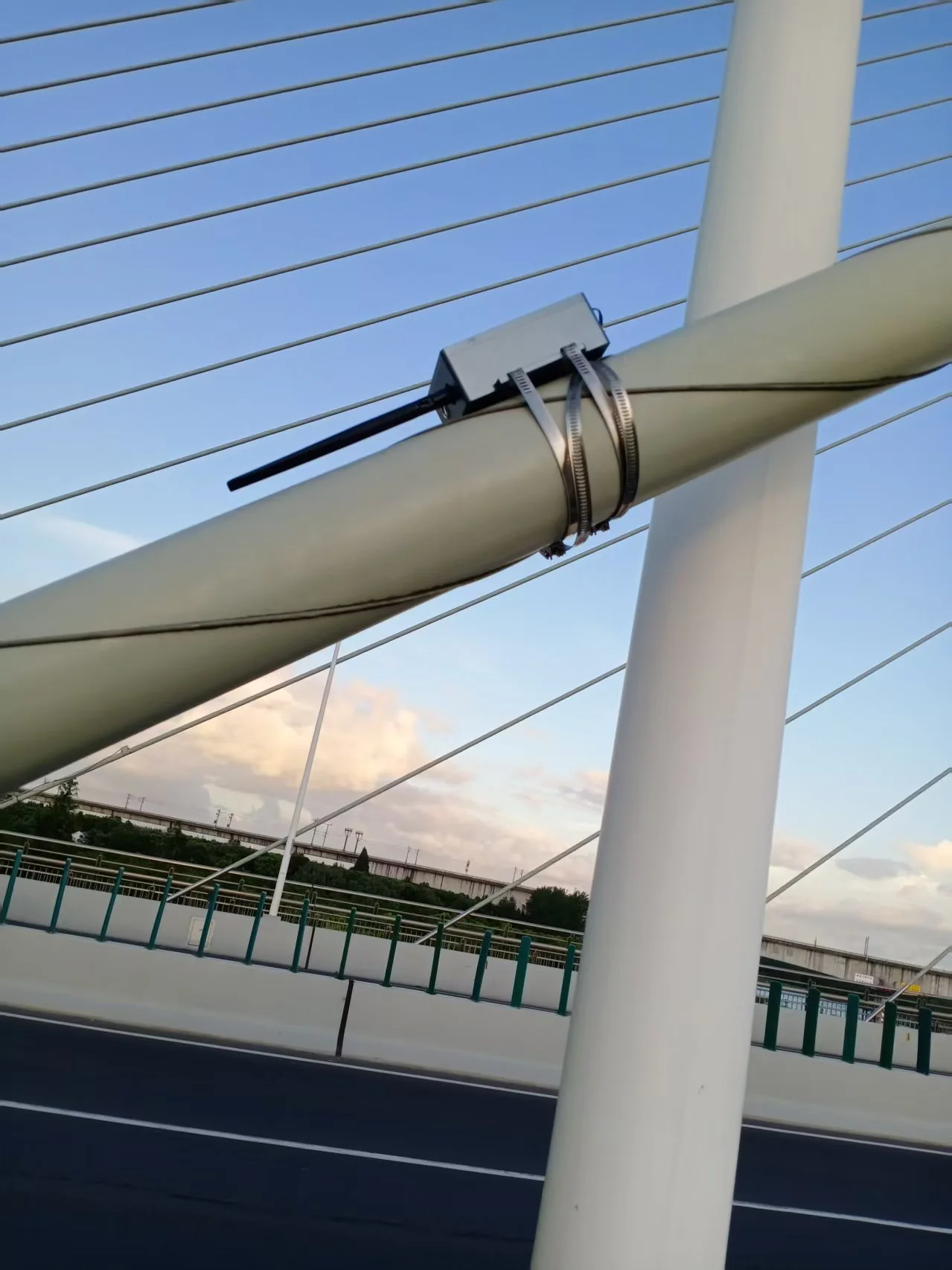

索体安装与桥梁现场
设备安装于拉索表面，无需断索或施工阶段预埋。实际固定方式、天线方向与太阳能板朝向，根据索体直径、护套、通信和光照条件确认。
现场照片仅用于展示安装形态；具体安装高度、固定件、防护和朝向以项目技术方案为准。
CORE PARAMETERS
核心参数
参数依据 2026-08-26 最新产品资料整理。
测量与采集
- 频率范围
- 0.2–50 Hz
- 频率分辨率
- ≤0.005 Hz
- 索力测量误差
- ≤±3%
- 采样率
- 100 / 200 / 500 / 1000 Hz
- 单次采集时长
- 30–300 s
- 加速度量程
- ±2 g，可配置至 ±16 g
- 加速度噪声密度
- ≤70 µg/√Hz
通信与存储
- 采集／上报周期
- 1–24 h 可配置
- 通信方式
- 4G
- 数据存储
- 64GB
- 断网运行
- 本地缓存
供电与环境
- 供电
- 太阳能板 + 10000mAh 锂电池
- 阴雨自持
- ≥30 天（默认周期）
- 工作温度
- -20 ℃～+60 ℃
- 防护等级
- IP67
本资料仅供参考，具体以合同约定及技术确认结果为准。
START WITH YOUR CABLE
提交拉索参数，获取适用性判断
建议准备构件类型、自由索长、线密度、边界条件、安装位置照片、采集周期与平台对接要求，工程师可据此建议安装方式与解算模型。
- 项目参数可先不完整
- 支持现场照片辅助判断
- 明确不适用条件与待确认项
