稳定液面基准
为连通管式水准系统提供集中供液与稳定液面基准。

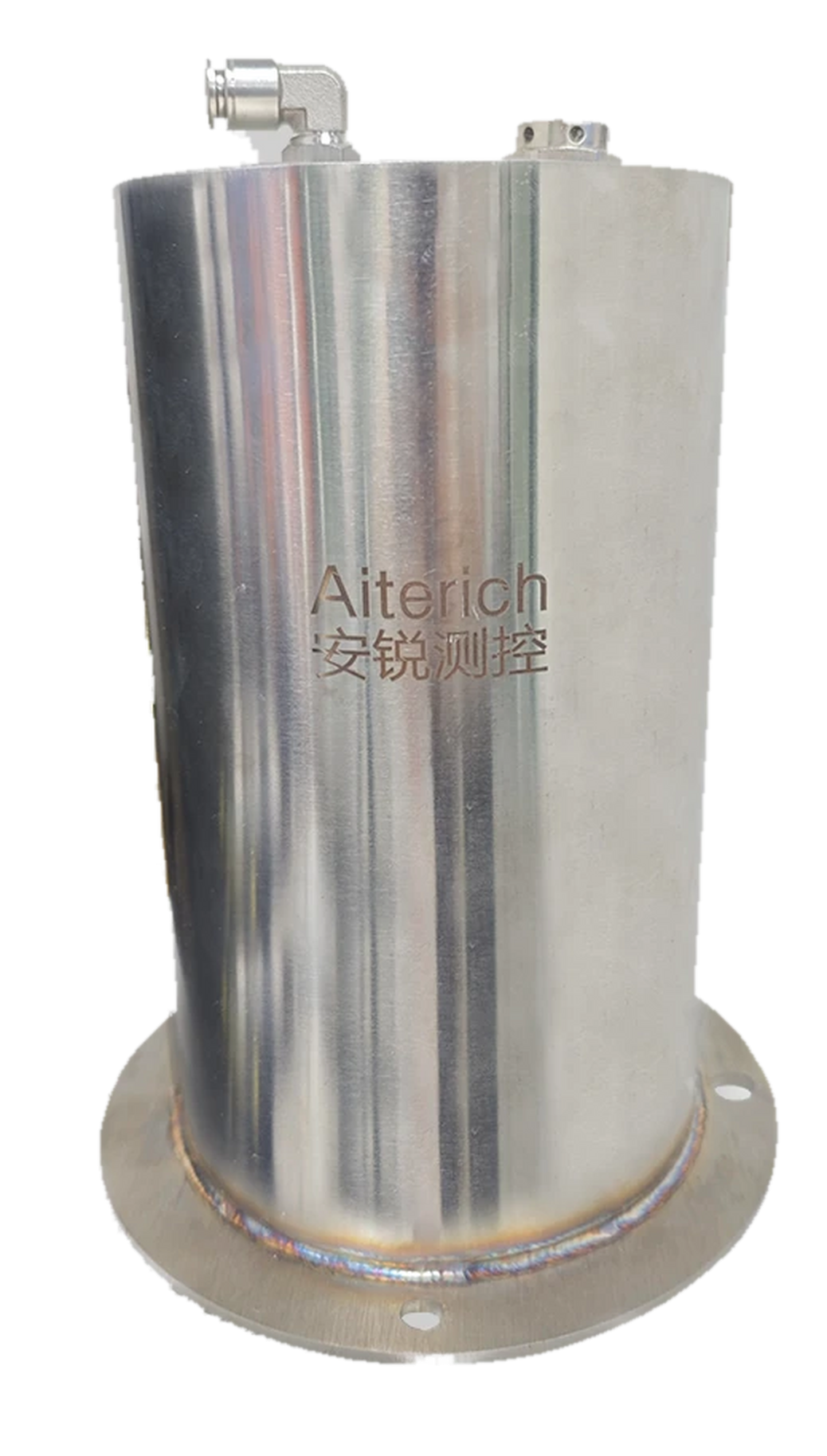

产品定位
静力水准系统的稳定供液与气压平衡组件
用于储液、补液与气压平衡，帮助连通管式静力水准系统保持稳定、连续的液路条件。
选型时需结合测点数量、管路长度、安装空间和维护方式，确认罐体容量、接口形式与安装位置。
核心能力
选型所需的关键能力与参数
重点核对供液稳定性、气液平衡、补液维护与安装条件；实际规格和接口配置以技术确认及合同约定为准。
气液分离
液管与各测点连通，气管用于平衡测点气压。
快接与补液
配置注水口、液管／气管快接接头，支持补液与排气。
安装条件
L 支架墙装或墩台安装；液面与最低测点高差不得超过水准仪量程，推荐约为量程的 2/3。
安装要点
安装位置、管路连接与灌液排气要点

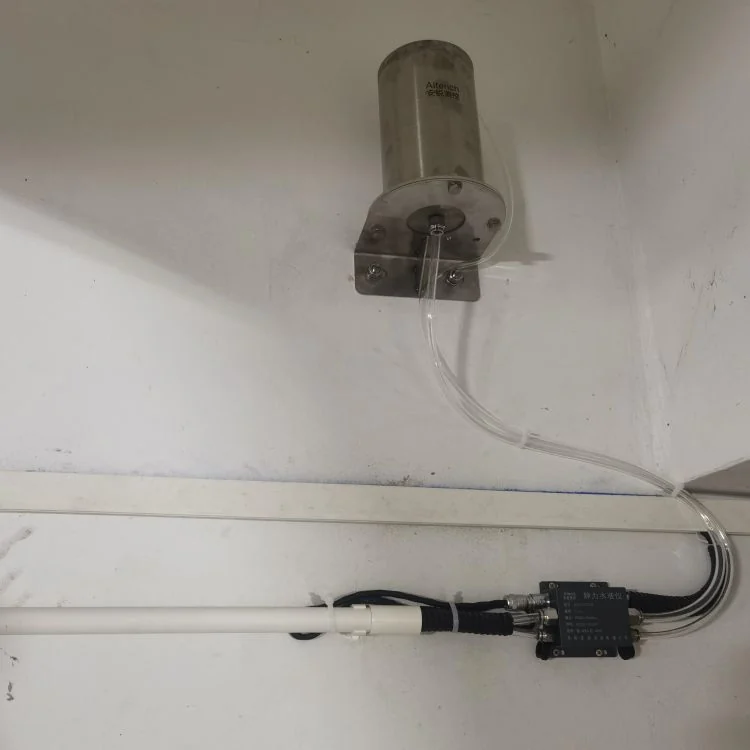

安装步骤按 B020901《储液罐产品资料》V1.0（2026-09-18）整理。罐体墙装与液管连接见现场照片与安装示意。储液罐应竖直固定，并结合最低测点、量程和液管走向共同确定安装高度。
安装高度、支架紧固、灌液静置和排气均会影响系统运行，正式施工前应结合配套水准仪量程与项目图纸复核。

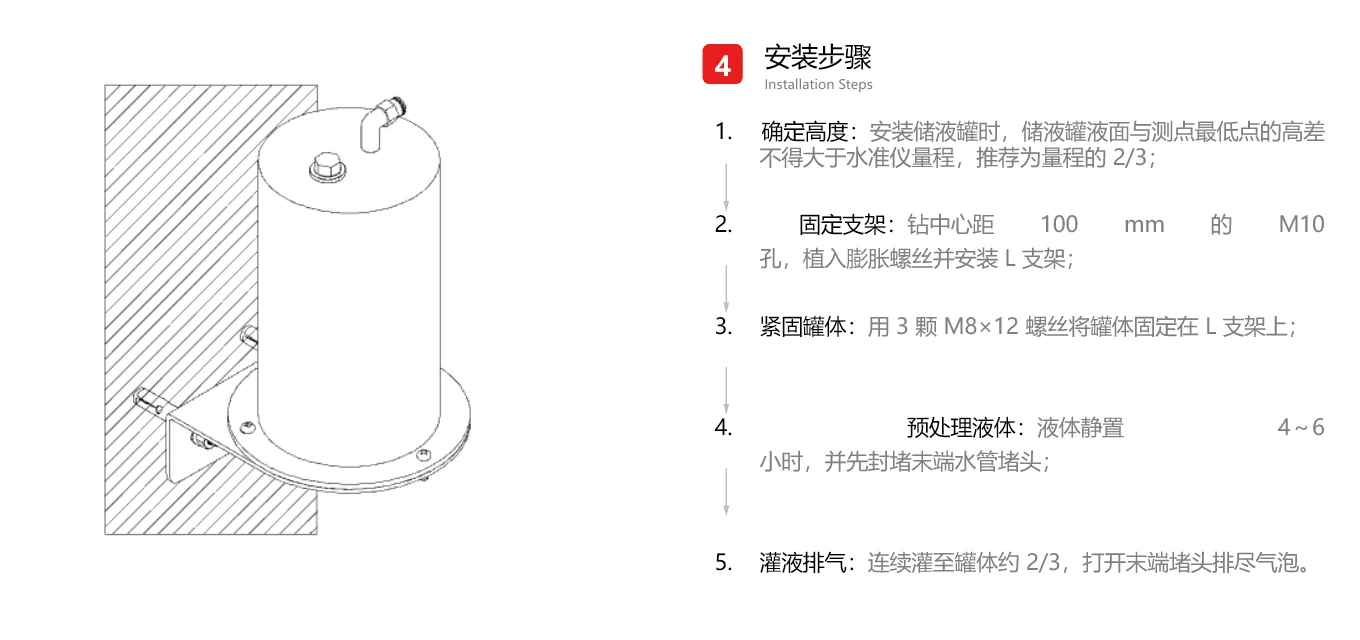

安装步骤
先确认高度，再固定、灌液与排气
以下步骤摘自 B020901；液面与最低测点高差不得大于配套水准仪量程，推荐约为量程的 2/3。
- 01 确定高度储液罐液面与测点最低点的高差不得超过水准仪量程，推荐为量程的 2/3。
- 02 固定支架钻中心距 100 mm 的 M10 孔，植入膨胀螺丝并安装 L 支架。
- 03 紧固罐体用 3 颗 M8×12 螺丝将罐体固定在 L 支架上。
- 04 灌液排气液体先静置 4～6 小时，并先封堵末端水管堵头；连续灌至罐体约 2/3，再打开末端堵头排尽气泡。
选型确认
选型前，先确认这些液路与安装条件
储液罐无电气部分。以下用于确认罐体安装、管路连接和补液维护，不涉及供电、通信或平台接入。
- 01测点数量、管路长度与所需供液容量如何？
- 02最低测点高程、配套水准仪量程以及储液罐安装高度如何确定？
- 03墙面还是墩台安装，L 支架空间与钻孔条件如何？
- 04液管／气管走向、快接接口与排气路径如何布置？
- 05灌液种类、静置时间与后期补液维护如何安排？
- 06环境温度、防冻以及是否加硅油减缓挥发如何考虑？
参数边界：页面列明内容以 B020901《储液罐产品资料》V1.0（2026-09-18）为准；罐体容量、接口形式、安装高度与配套水准仪量程须结合项目图纸进一步确认。
液路组成
储液罐为连通管水准系统提供液源与气压平衡
储液罐是沉降监测系统中的储液箱体，本身没有电气部分，不采集、不上电、不接入平台。液管连通各测点，气管平衡气压；相对沉降由配套静力水准仪检测。
01储液罐稳定液源与气液分离→02液管连通各测点水准仪→03气管平衡各测点气压→04静力水准仪检测相对液面变化（本产品不含）
