静力水准倾角仪

用于结构沉降、竖向位移与倾角的组合监测。

查看核心参数

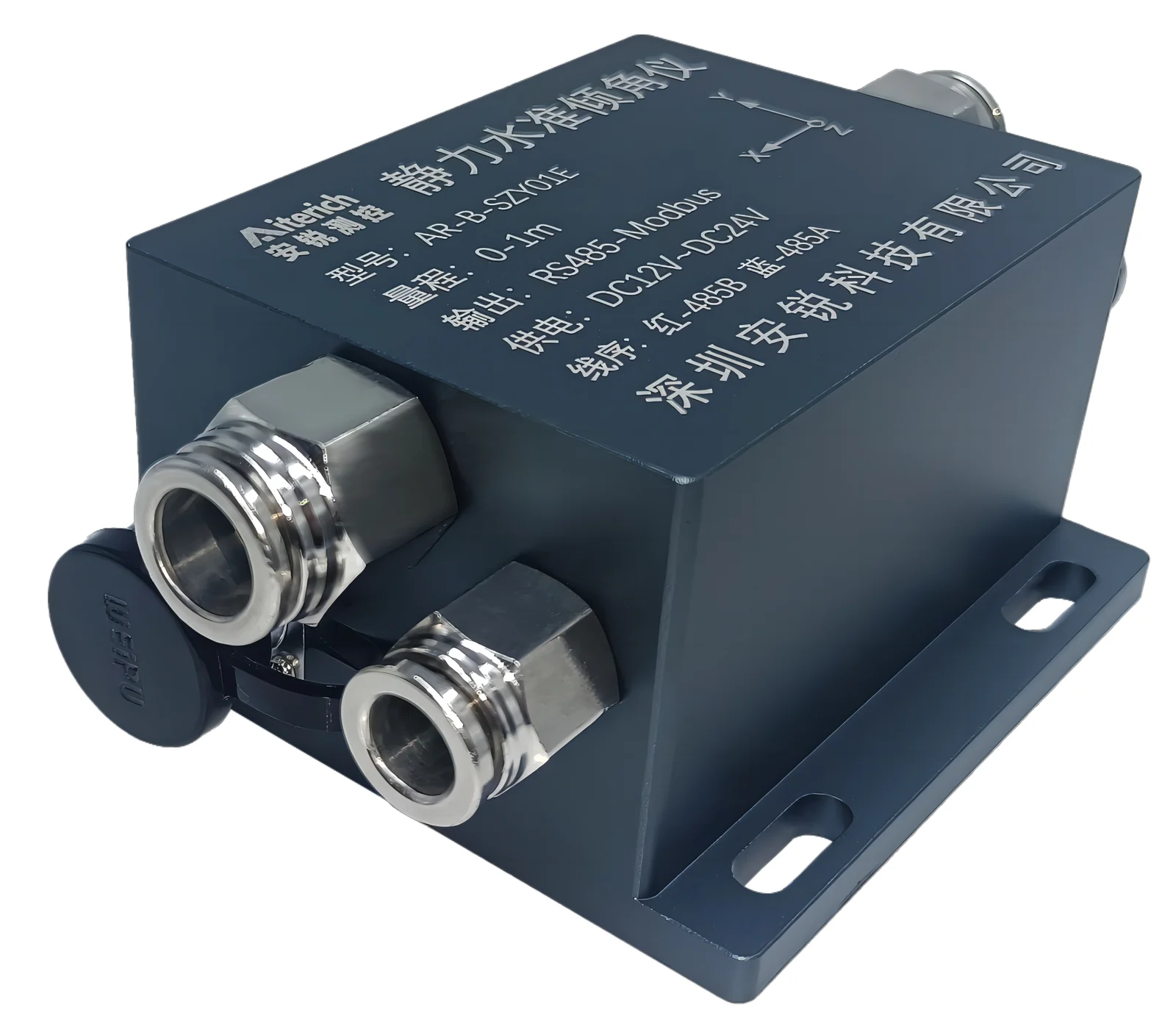

静力水准倾角仪

产品定位

以稳定基准观察相对沉降与三轴倾角

压差式水准倾角仪通过液管连接储液罐与各测点,读取压力变化并经采集系统分析各测点相对基准点的沉降,同时提供 X/Y/Z 三轴倾角数据。

相对沉降需要稳定的基准点和初始值。储液罐、液管、气管、供电采集与平台共同构成系统,不能将单台传感器读数直接等同于独立的绝对沉降结果。

产品信息

相对沉降、倾角与系统配套

依据《水准倾角仪使用说明书》V2.1(2025-08-26)整理;具体量程、配套和安装条件以适用型号及项目方案确认。

相对沉降

液管连接储液罐与各测点,采集压力变化,并相对于稳定基准点分析沉降。

三轴倾角

同步提供 X/Y/Z 三轴角度,安装后需统一测量轴向与初始值。

气液管配套

气管、液管按项目用量另配;接口、末端封堵、灌液及排气需按手册确认。

有线数据接入

RS485、Modbus;两芯与四芯版本按适用采集设备和线序匹配。

技术参数

适用版本的补充参数与条件

依据《水准倾角仪使用说明书》V2.1(2025-08-26)整理;具体量程、配套和安装条件以适用型号及项目方案确认。

水准分辨率

0.008%FS

水准测量精度

典型值 ±0.05%FS

水准总误差

典型值 ±0.5%FS。在补偿温度 -10~+70℃ 内,包含零点、满度、精度与温漂等误差。

水准采样/输出频率

采样 20 Hz;输出 1 Hz。采样频率与对外输出频率分别列示,平台刷新周期按系统配置。

倾角测量

X/Y/Z;0~±180°;分辨率0.001°;精度0.003°

工作电压/电流

DC9~30 V;典型值16 mA@12 V

工作温度与补偿温度

工作温度-45~+85℃;补偿温度-10~+70℃。测量性能应结合补偿温度范围判断。

接口与尺寸

RS485、Modbus;液管外径10mm快装接头、气管外径8mm快装接头;外形100 × 60 × 45mm

防护等级

IP68。实际防护与安装条件按适用型号及项目确认。

应用与安装

测量、安装与接入的使用条件

以下为适用手册中的使用要点,正式安装与接线应结合完整说明书、交付型号和项目方案执行。

基准点与初始值

选择不易沉降、较少受干扰的稳定位置作为基准点;系统位移相对于该基准点计算。初次安装完成后记录初始相对位移及角度,再根据后续读数分析累计变化。

应用与影响因素

适用于铁路、桥梁、电站、大坝、高层建筑及水利工程等监测场景。空气压力变化、振动、温度变化和基准点扰动都会影响结果,应结合布点与保护条件进行判断。

气液管与设备串接

液管与气管按对应接口串接各测点,末端使用匹配堵头封堵,未用的航空插头座盖好防水胶盖。管口切平、插入到位,避免漏气、漏液;液管和气管按项目用量另配。

量程与布设高度

布点时考虑各测点与储液罐的高差,不得超出所用水准仪量程;尽可能找平测点,并使连接的气管、液管与设备保持合理的同一水平布设条件。储液罐应先固定,再进行灌液。

断电、灌液与排气

在未加压且断电条件下安装和接线。接线检查、上电试读正常后再次断电灌液;灌液时暂不连接储液罐气管,防止液体进入气管损坏设备,完成灌液后再连接。按液体流经顺序对每个测点及基准点排气,排气孔朝上,确认无气泡后封堵末端并固定设备,再上电初始化。

管路与线缆保护

避免电缆被利器划伤,避免液管、气管被划伤或踩踏,并按现场温度条件采取隔热保温措施。弱电线缆与强电线缆分开布设,避免电缆和管路架空;接头按要求防水。

两芯与四芯配套

两芯通信版本需配套本公司适用的 4G 采集仪、网关或 RS485 信号转换器;四芯版本可使用本公司设备或适配 Modbus 协议的网关。接线需核对航空插头编号及交付版本,不将两芯供电通信接口当作普通四芯接口。

SELECTION CHECKLIST

选型前,先确认这些工程条件

以下是技术沟通需要的信息,不代表本产品已经具备未明确列出的参数或接入能力。

  1. 01系统基准点和各测点的位置、代表性及稳定性如何?
  2. 02测点与储液罐的高差、目标量程和预计沉降如何?
  3. 03是否同时监测倾角,测量轴向与初值如何统一?
  4. 04气液管长度、连接方式、温度与机械防护条件如何?
  5. 05交付为两芯或四芯,采集设备、线序与项目平台如何匹配?
  6. 06采用何种工作液,断电灌液、逐点排气和初始化由哪份施工方案指导?
参数边界:页面列明参数以各模块所注产品资料版本为准;未列出的量程、精度、供电、通信、防护与环境指标须结合具体型号进一步确认。

数据链路

测量设备与项目系统的配套关系

气液管构成测量配套,有线数据由匹配采集设备上传;平台结合稳定基准和初值分析相对沉降与倾角。

01储液罐与气液管配套供液与管路连接02水准倾角测点压力与三轴角度数据03匹配的采集设备按两芯/四芯接口接入04安锐监测云平台按基准与初始值分析
