一、为什么高支模工程必须开展形变安全自动化监测？

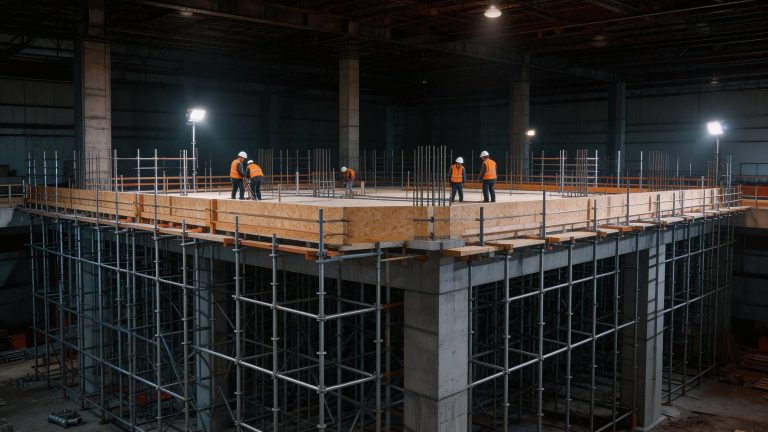

在高层建筑、超大跨度大厅、桥梁现浇梁、地下空间大跨度顶板等工程中，高大模板支撑系统（简称 “高支模”）被广泛应用。高支模工程属于《危险性较大的分部分项工程》重点管控对象，普遍具有支撑高度大、跨度大、荷载集中、构造复杂、杆件节点繁多的特点，施工过程中受混凝土浇筑荷载、施工堆载、振捣冲击等多重因素影响，一旦发生失稳、整体倾覆或局部坍塌，极易造成群死群伤的重大安全事故，是建筑施工领域安全管控的核心红线。

大量工程事故案例表明，高支模坍塌事故均源于架体变形、受力异常的快速累积，而变形加速阶段往往集中在混凝土浇筑的短时间内，人工难以实时捕捉，在以下场景中，高支模形变自动化监测尤为必要：

高层及超高层建筑的高位转换层、连廊结构高支模工程
大跨度会议厅、展览馆、体育馆等公共建筑的梁板高支模工程
高架桥现浇梁、互通立交匝道现浇段的高大模板支撑工程
地下室大跨度顶板、高位人防顶板等重载高支模工程
需纳入智慧工地管理、接受远程安全监管的重点工程项目

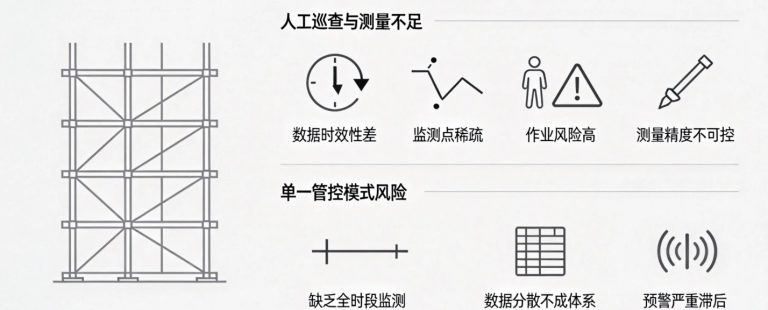

二、传统高支模监测方式存在的核心局限

当前多数高支模工程仍以 “事前方案论证 + 事中人工巡查 + 事后人工测量” 为主要管控模式，在工程规模、跨度、高度持续提升的背景下，已无法满足危大工程 “风险可控、变形可追溯” 的核心管控要求，核心短板集中在以下两方面：

① 人工巡查与测量的核心不足

数据时效性差，架体沉降、侧移、倾斜往往在混凝土浇筑短时间内快速发展，人工难以及时捕捉变形全过程
监测点稀疏，测量次数有限，多为 “事后记录”，难以形成完整的高支模变形监测曲线，无法反映变形发展趋势
作业风险高，高支模架体内部、高位临边区域人工测量难度大，存在高空坠落、物体打击等重大安全隐患
测量精度不可控，依赖人工操作与测量工具，受人员专业能力、现场施工环境影响大，数据误差难以规避

② 单一管控模式的核心风险

缺乏全时段连续监测，仅靠不定期巡视、阶段性测量，对早期风险识别能力严重不足，无法实现隐患前置预警
数据分散不成体系，施工、监理、监测单位数据各自记录，多停留在纸质报表、零散表格中，难以形成统一的安全管控闭环
预警严重滞后，无自动化分级预警体系，隐患发现、响应、处置全流程脱节，极易错过最佳风险处置时机

因此，高支模工程迫切需要一套可长期在线运行、全维度覆盖、自动化预警的形变安全监测解决方案。

三、安锐测控高支模自动化监测系统：面向高支模工程的全栈式监测解决方案

安锐高支模形变安全自动化监测预警系统，是深圳安锐科技（安锐测控）基于十余年结构健康监测行业深耕经验，专为高支模危大工程打造的一体化监测方案。

方案依托安锐自研的动力水准仪、变焦视觉位移监测仪、倾角仪、拉线位移计、轴力计等全系列高精度传感器，搭配自主研发的安锐测控云平台，构建了从前端感知、边缘计算、数据传输到云端分析、智能预警的全链路监测体系，全面适配房建、市政、桥梁等各类场景的高支模工程安全监测需求。

四、高支模自动化监测系统的总体架构与工作原理

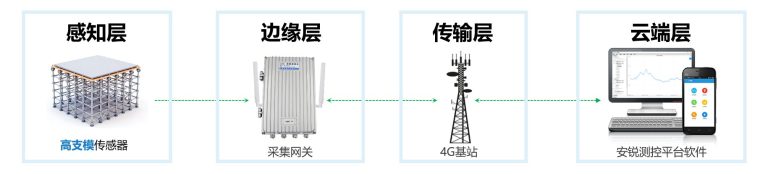

安锐高支模形变安全监测系统采用 “前端传感器 + 边缘采集网关 + 通讯网络 + 安锐测控云平台” 的四层整体架构，构建从施工现场到云端管控的完整监测闭环，核心工作原理如下：

1.感知层（前端传感器）：在高支模架体关键位置布设多类型传感器，实时采集架体沉降、水平位移、倾斜、杆件轴力等全维度数据，是整个系统的感知神经末梢。

2.采集与边缘测控层：通过安锐多通道数据采集仪与物联网网关，完成多类型传感器数据的汇聚、初步处理，内置边缘计算单元，可在现场完成滤波、速率计算、阈值判断等处理，同时提供继电器输出接口，实现与现场声光报警器、警示灯等设备联动。

3.通讯传输层：支持 4G/5G、Wi-Fi、有线以太网等多种通信方式，具备断点续传机制，确保混凝土浇筑高峰期的数据不丢失，可直接接入项目智慧工地平台或总包信息化系统。

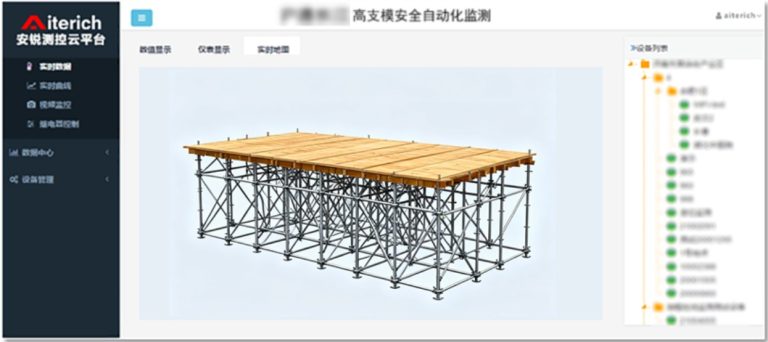

4.数据与应用层（安锐测控云平台）：集中管理项目内多个高支模区域，支持多项目集中监控，实时展示全量监测数据，提供混凝土浇筑过程专项监控、多级预警、趋势分析、报表导出等功能，支持 PC、手机、平板等多终端实时访问。

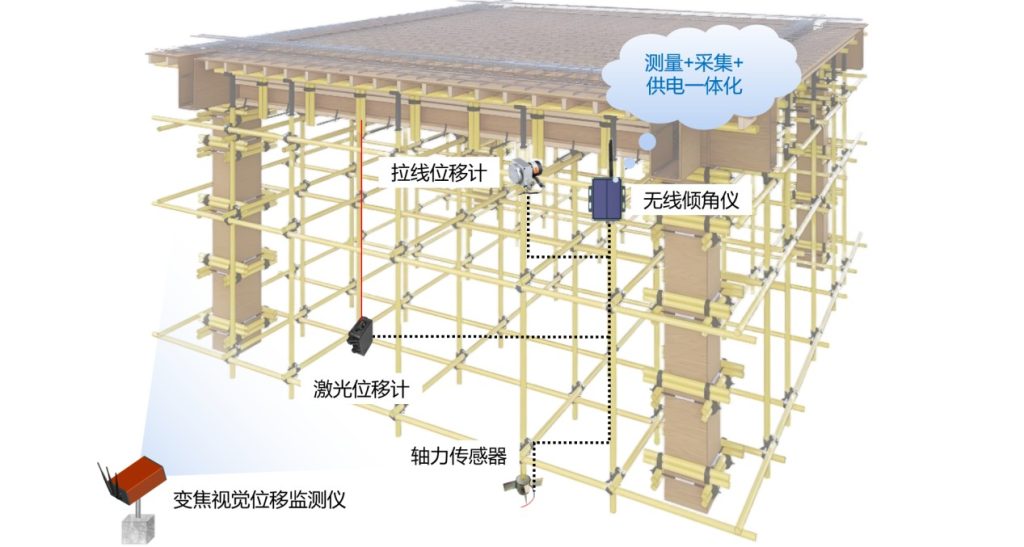

五、高支模场景下的核心应用形式

安锐高支模在线监测系统可根据工程类型、架体高度、跨度、荷载等级定制化设计，核心监测应用场景如下：

🔹 架体竖向沉降与梁底挠度监测

监测目标：高支模基础及关键立杆的竖向沉降，梁底、板底的挠度变化
核心价值：实时捕捉高支模在混凝土浇筑过程中出现的超限沉降与挠度变化，是高支模安全管控的核心基础指标

🔹 架体水平位移与整体侧移监测

监测目标：支撑架体在横向、纵向方向的整体侧移与弯曲变形
核心价值：及时发现支撑架整体侧移、失稳趋势，提前防范架体倾覆事故，是高支模整体稳定性判断的关键指标

🔹 立杆倾斜与架体姿态监测

监测目标：关键立杆、边跨立杆、角部立杆的倾斜角度变化，反映架体整体稳定状况
核心价值：倾角变化往往先于架体宏观破坏，是高支模形变监测中敏感度极高的早期预警指标，可提前识别架体失稳隐患

🔹 支撑杆件轴力与内力监测

监测目标：钢支撑、斜拉杆、预应力拉杆等关键受力构件的轴力变化
核心价值：辅助判断支撑系统是否存在局部超载、杆件松弛、受力失衡风险，为高支模结构健康状态评估提供核心受力数据

🔹 节点与裂缝精细化监测

监测目标：架体节点连接缝隙变化、局部构件相对位移、混凝土构件早期裂缝发展
核心价值：对高风险高支模区域、重要梁板节点进行细化监测，实现全维度、无死角的安全管控

六、与传统人工监测相比的核心优势（高支模场景）

对比项	传统人工监测	安锐高支模自动化监测系统
数据获取	人工定期巡查、阶段性测量	7×24 小时自动连续采集，浇筑期高频刷新
数据连续性	低，仅能获取离散点位数据	高，完整捕捉架体变形全周期发展过程
监测精度	受人员、环境影响大，误差不可控	微米级高精度测量，数据稳定可靠
现场适应性	差，高位、临边、交叉作业区域无法作业	强，非接触式 + 有线式设备组合，适配各类复杂施工环境
预警响应	滞后，事后发现隐患	实时，多级阈值自动触发预警，现场声光联动提醒
施工安全	人工高空、临边作业，安全风险高	无需人员进入架体作业，从源头规避施工安全风险
运维成本	全周期需持续投入测量人员，人工成本高	一次部署快速运行，大幅降低人工测量与巡检成本
数据管理	纸质 / 零散表格，难追溯、难协同	云端统一归档，多方实时共享，全流程可追溯
