4 通道采集
当前公开资料对应 4 通道振弦采集仪，可接入振弦与温度传感器。
产品定位
4 通道振弦与温度信号的集中采集转换
本页对应 DIN 导轨式 4 通道振弦传感器信号转换单元，用于将振弦频率与温度信号转换为 RS485 数字信号及按型号配置的模拟信号，接入后级采集或控制系统。
设备本体不防水，应安装在受保护的仪表箱内；传感器类型、通道组合、模拟输出方式和后级接口需按交付型号及端子定义逐项确认。
产品信息
4 通道版本的接口与安装参数
依据《4 通道振弦采集仪用户手册》V1.01（封面标注2024年11月）整理，适用于本页所示 DIN 导轨版本。
数字与模拟输出
采集结果可通过 RS485 数字接口及对应模拟输出端子接入后级系统。
供电与通信
DC10～16 V，RS485／TTL，Modbus。
导轨式结构
DIN 导轨安装，外形约 87.5 × 49 × 58.7 mm。

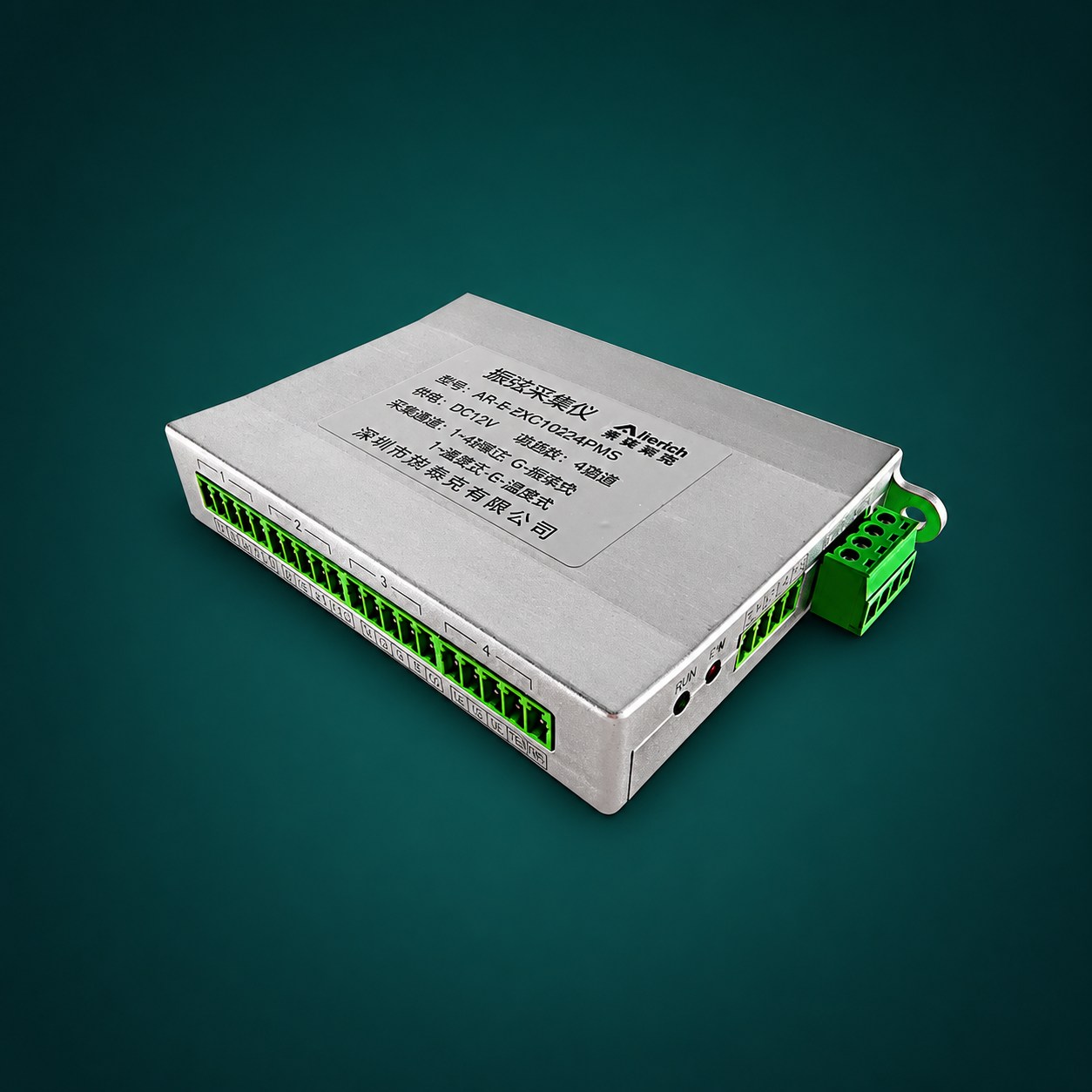

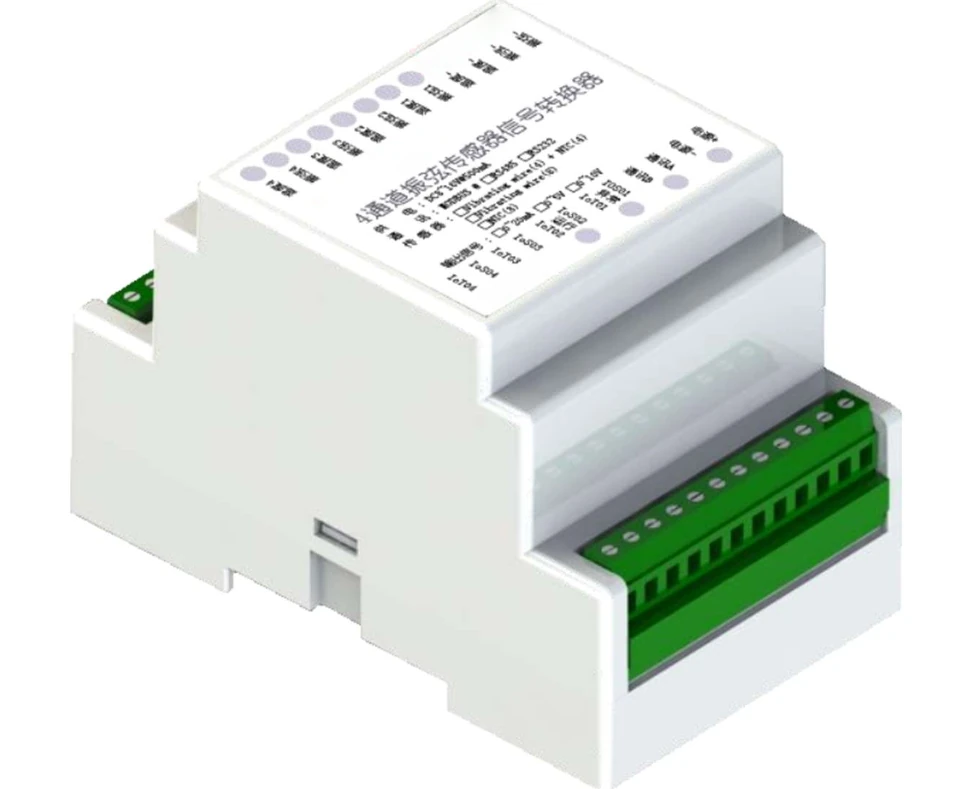

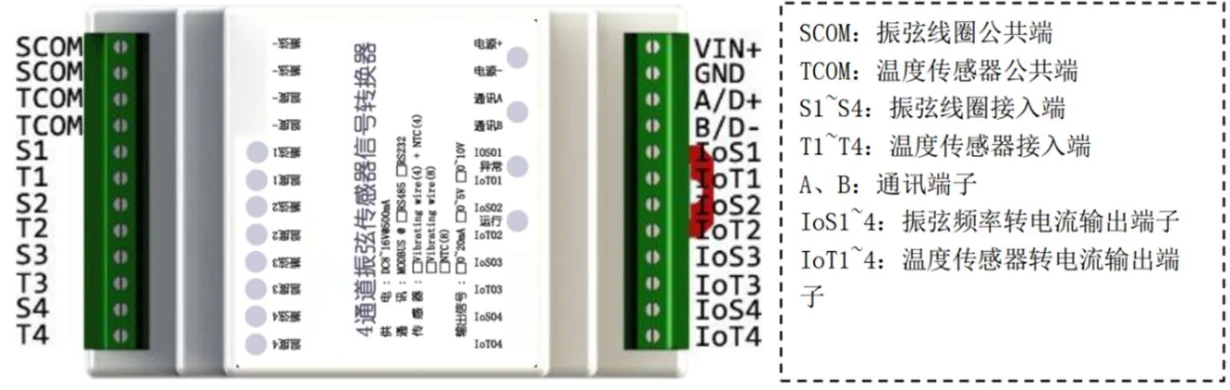

PRODUCT & TERMINALS
4 通道导轨结构、端子定义与安装尺寸
产品图、端子定义和尺寸图来自《4 通道振弦采集仪用户手册》V1.01。不同通道组合与输出方式应按所选型号的标识和接线表确认。
技术参数
适用版本的补充参数与条件
依据《4 通道振弦采集仪用户手册》V1.01（封面标注2024年11月）整理，适用于本页所示 DIN 导轨版本。
推荐供电
DC10～16V，12V推荐
安装与端子
标准TS35导轨；3.81螺丝固定式端子
频率测量范围与分辨率
100～6000Hz；分辨率0.1Hz。激励方式、传感器及通道组合按交付型号确认。
温度传感器条件
手册NTC3K条件下测温范围-25～200℃，温度分辨率0.1℃。适用于 NTC3K 热敏电阻；采集仪自身环境条件按适用型号确认。

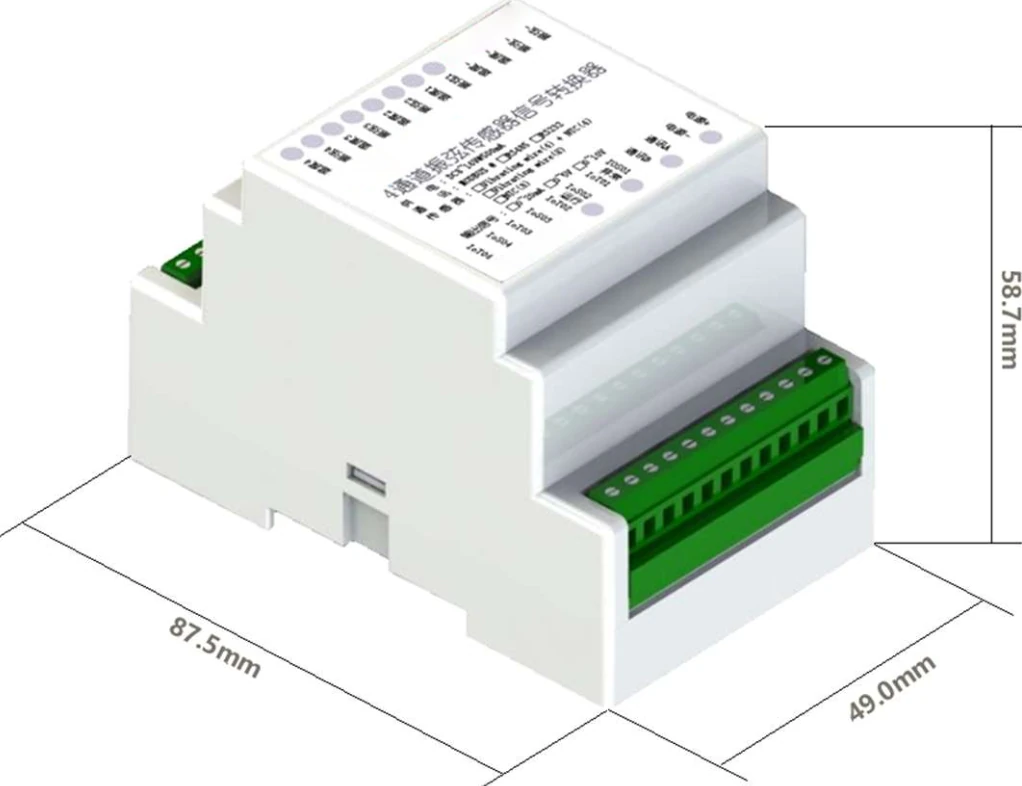

外形尺寸
87.5 × 49 × 58.7mm
应用与安装
测量、安装与接入的使用条件
以下为适用手册中的使用要点，正式安装与接线应结合完整说明书、交付型号和项目方案执行。
导轨与仪表箱安装
采用标准 TS35／DIN 导轨安装，适用于标准仪表箱内。设备不具备防水能力，禁止水淋或以其他形式接触水，不应安装在露天环境。
断电接线与防静电
安装、移动和端子插拔操作前应断电，禁止工作期间插拔或操作连接端子。注意防静电，避免强烈振动或挤压；通电前确认设备内外干燥。
接地与负载边界
设备电源负极应按手册可靠接地。电源、传感器输入和模拟输出不得超过对应规格；外接设备应核对输出驱动能力，不得超负荷使用。
通道与输出按型号选配
本页对应 4 路振弦频率与温度采集配置。手册另列其他通道组合及电流／电压模拟输出选型，接线和采购时以交付型号为准，不将全部组合视为同时具备。
状态指示辅助调试
电源、通信、运行及传感器指示灯用于现场检查。振弦指示灯快速闪烁表示正在测量、频率尚未稳定，常亮表示测量完成且信号稳定；温度指示灯用于识别有效温度传感器接入状态。
维护与数据接入
长期存放应保持干燥，内部时钟电池按手册建议定期检查并更换。远程传输、平台显示或告警还需由后级采集、网关和平台配置实现。
SELECTION CHECKLIST
选型前，先确认这些工程条件
以下是技术沟通需要的信息，不代表本产品已经具备未明确列出的参数或接入能力。
- 01拟接入哪些振弦传感器和温度传感器，频率与热敏电阻条件如何？
- 02交付为哪种通道组合，是否需要对应型号的模拟输出？
- 03供电电压、供电能力和电源负极接地条件如何？
- 04RS485／TTL及后级系统接口、协议参数如何匹配？
- 05是否具备受保护的仪表箱、导轨及干燥环境？
- 06线缆、断电接线、防静电和后续维护如何安排？
参数边界：页面列明参数以各模块所注产品资料版本为准；未列出的量程、精度、供电、通信、防护与环境指标须结合具体型号进一步确认。
数据链路
测量设备与项目系统的配套关系
采集仪完成振弦与温度信号转换；数字或模拟输出按型号接入后级系统，网络与云平台能力来自另行配置的设备。
01振弦／温度传感器按通道与激励条件选择→024通道采集转换单元DIN导轨式，有线转换→03后级采集／网关按数字或模拟输出匹配→04安锐监测云平台网络及平台按项目配置
