精度与重复性
测量精度 ±0.1%FS，重复精度 ±0.01%FS。

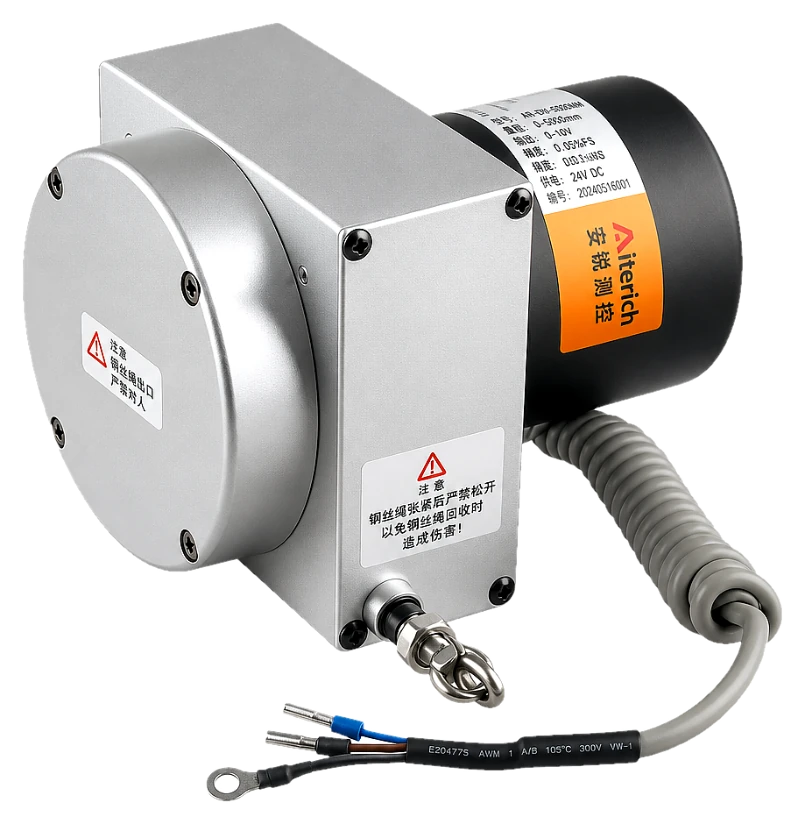

PRODUCT POSITIONING
把大行程结构位移转换为数字信号
通过钢索与自动回卷机构将结构表面位移、伸缩缝变化和大行程距离变化转换为 RS485 数字信号，提供 100 mm～30 m 多档量程。
选型时需结合监测对象、测量范围、安装条件、供电通信和数据接入要求共同确认。
KEY CAPABILITIES & SPECS
精度、量程与安装边界
重点核对测量性能、接口方式、安装条件与适用环境；具体交付以适用型号、技术确认和合同约定为准。
多档量程
100～5000 mm、7000～12000 mm、15000～30000 mm 多档量程。
安装角度
钢索与出线口应尽量同轴，允许安装角度 ±3°。
安装边界
禁止超量程拉伸；自动回卷机构必须防止钢索失控回弹。

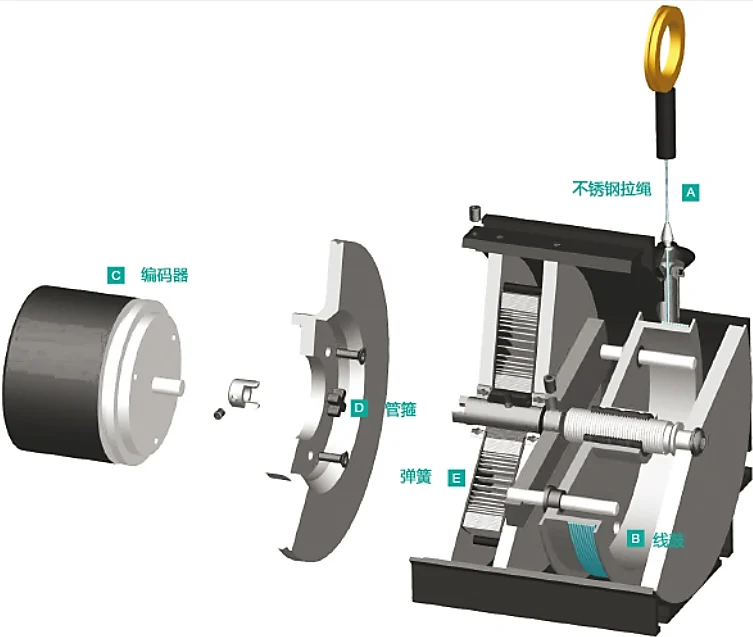

STRUCTURE & PRINCIPLE
内部结构与钢索位移转换原理
内部结构与工作原理来自 2026-08-26 最新产品资料。钢索出线方向、安装角度和回卷安全需要在现场安装前共同确认。
SELECTION CHECKLIST
选型前，先确认这些工程条件
以下是技术沟通需要的信息，不代表本产品已经具备未明确列出的参数或接入能力。
- 01需要监测的对象、变化类型与数据用途是什么？
- 02预期测量范围、变化速度和采集周期如何？
- 03安装空间、固定方式、线缆距离与维护条件如何？
- 04现场供电、通信网络和数据回传条件如何？
- 05是否需要接入既有采集器、PLC、项目平台或第三方系统？
- 06温度、湿度、粉尘、浸水、振动等环境条件如何？
参数边界：页面列明参数以各模块所注产品资料版本为准；未列出的量程、精度、供电、通信、防护与环境指标须结合具体型号进一步确认。

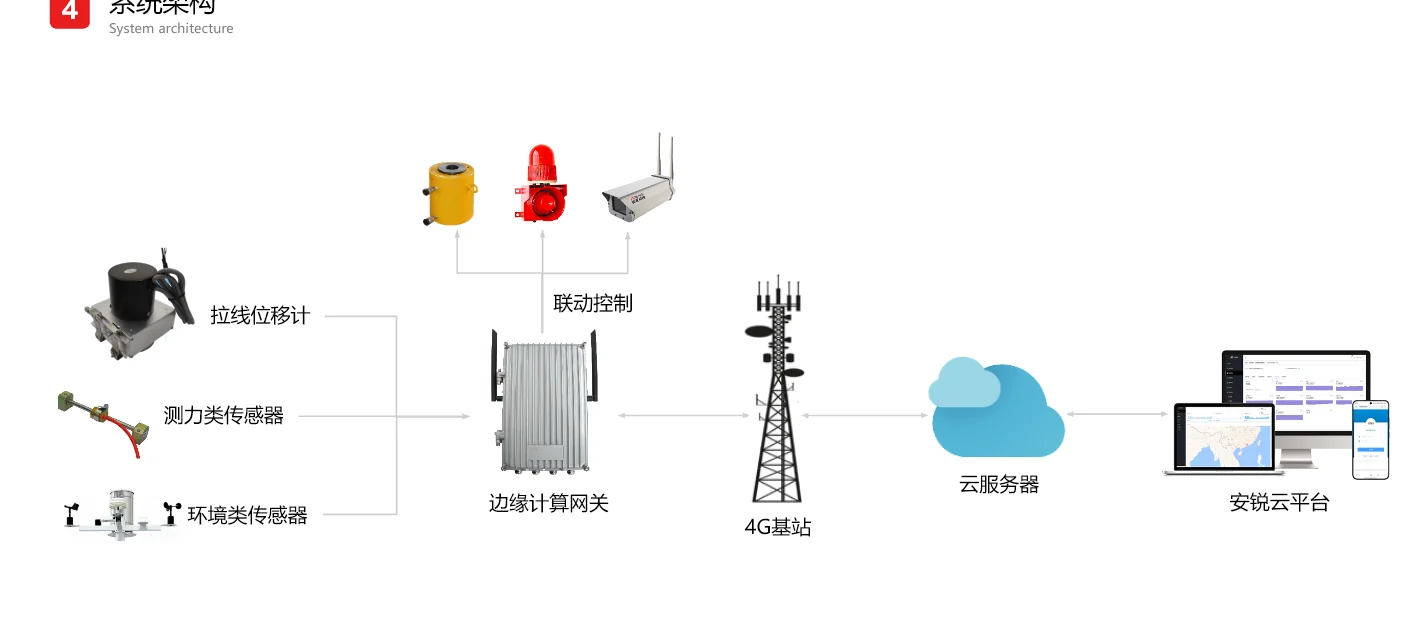

CONDITIONAL DATA CHAIN
从现场设备到项目数据系统
下面展示常见的数据链路角色，不表示所有环节均包含在本产品中。采集终端、网络和平台需按项目另行配置或确认。
01拉线位移计现场测量或配套环节→02采集器／网关按接口与测点配置→03项目网络有线或无线方式待确认→04平台／第三方系统数据用途与接口待确认
CONTROLLED RESOURCES
获取适用资料或提交选型条件
说明书、产品资料与通信资料按版本和访问权限受控提供。提交项目条件后，技术人员可协助确认适用型号与资料版本。
